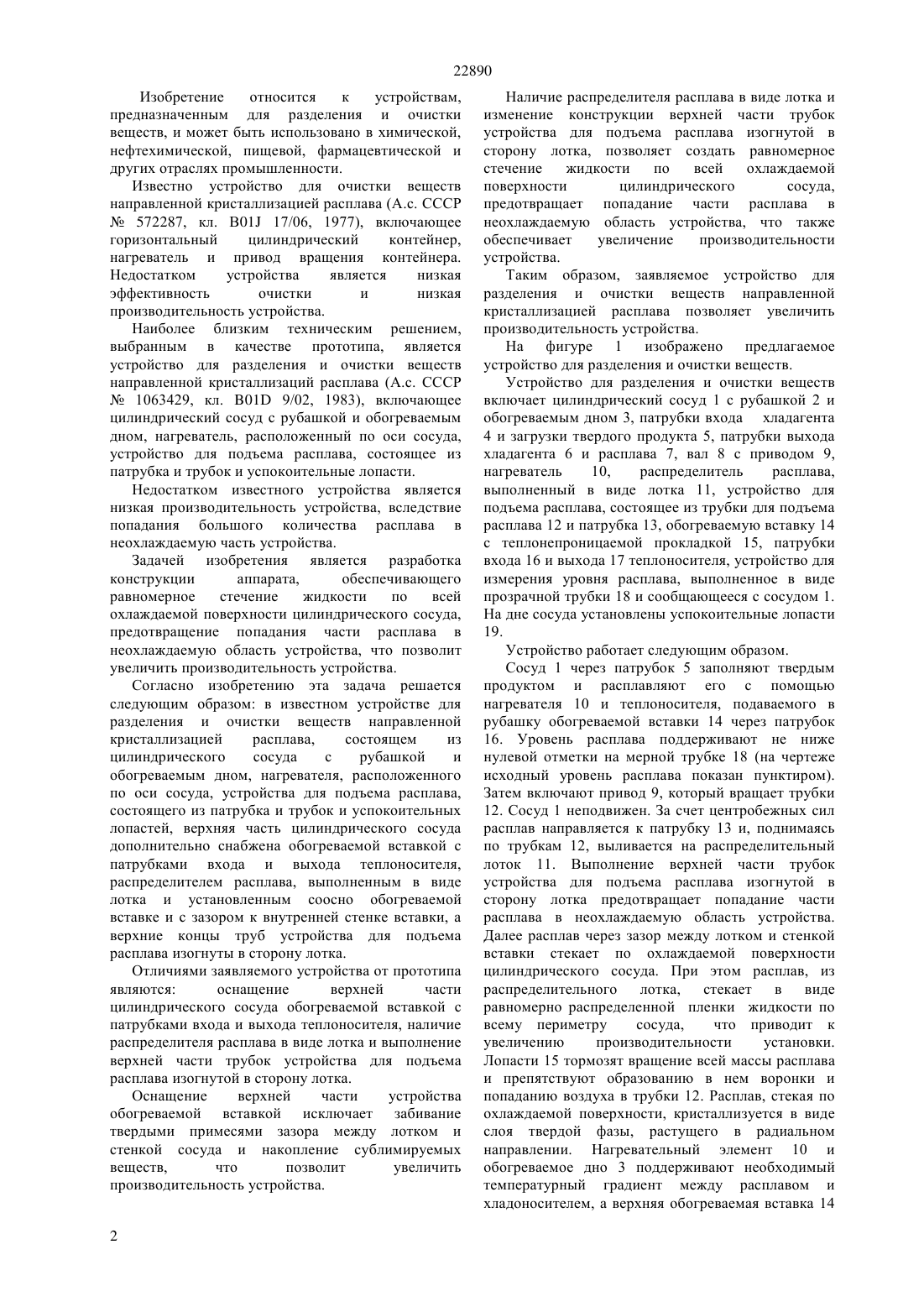

Изобретение относится к устройствам, предназначенным для разделения и очистки веществ направленной кристаллизацией расплава, и может быть использовано в химической, нефтехимической, пищевой, фармацевтической и других отраслях промышленности.

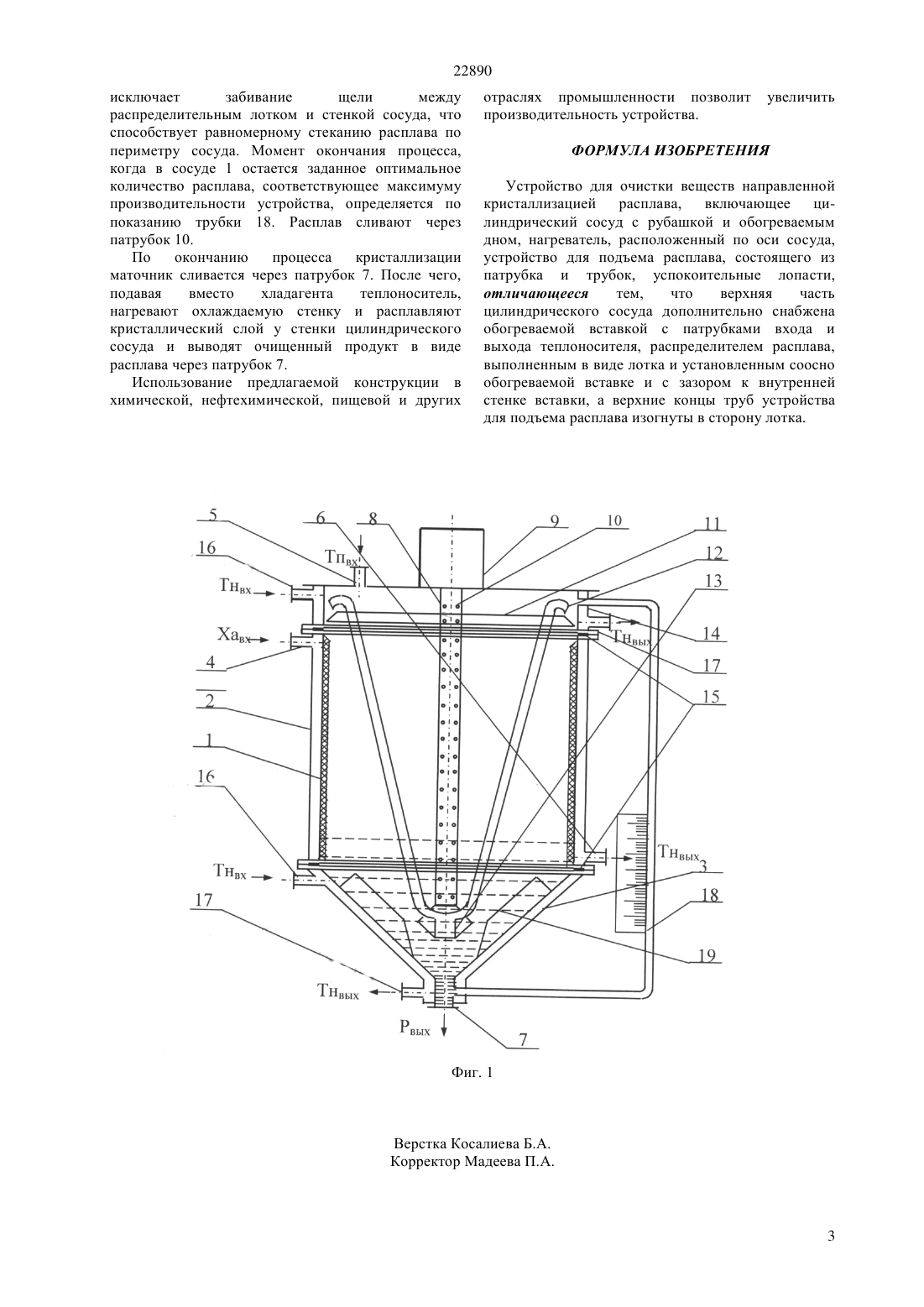

Устройство для разделения и очистки веществ направленной кристаллизацией расплава, включает цилиндрический сосуд с рубашкой и обогреваемым дном, нагреватель, расположенный по оси сосуда, устройство для подъема расплава, состоящее из патрубка и трубок, успокоительных лопастей. Новым в устройстве для разделения и очистки веществ является то, что верхняя часть цилиндрического сосуда дополнительно снабжена обогреваемой вставкой с патрубками входа и выхода теплоносителя, распределителем расплава, выполненным в виде лотка и установленным соосно обогреваемой вставке и с зазором к внутренней стенке вставки. При этом верхние концы труб устройства для подъема расплава изогнуты в сторону лотка. 1 ил.
