Способ соединения концов гибкой стальной ленты ремённой передачи

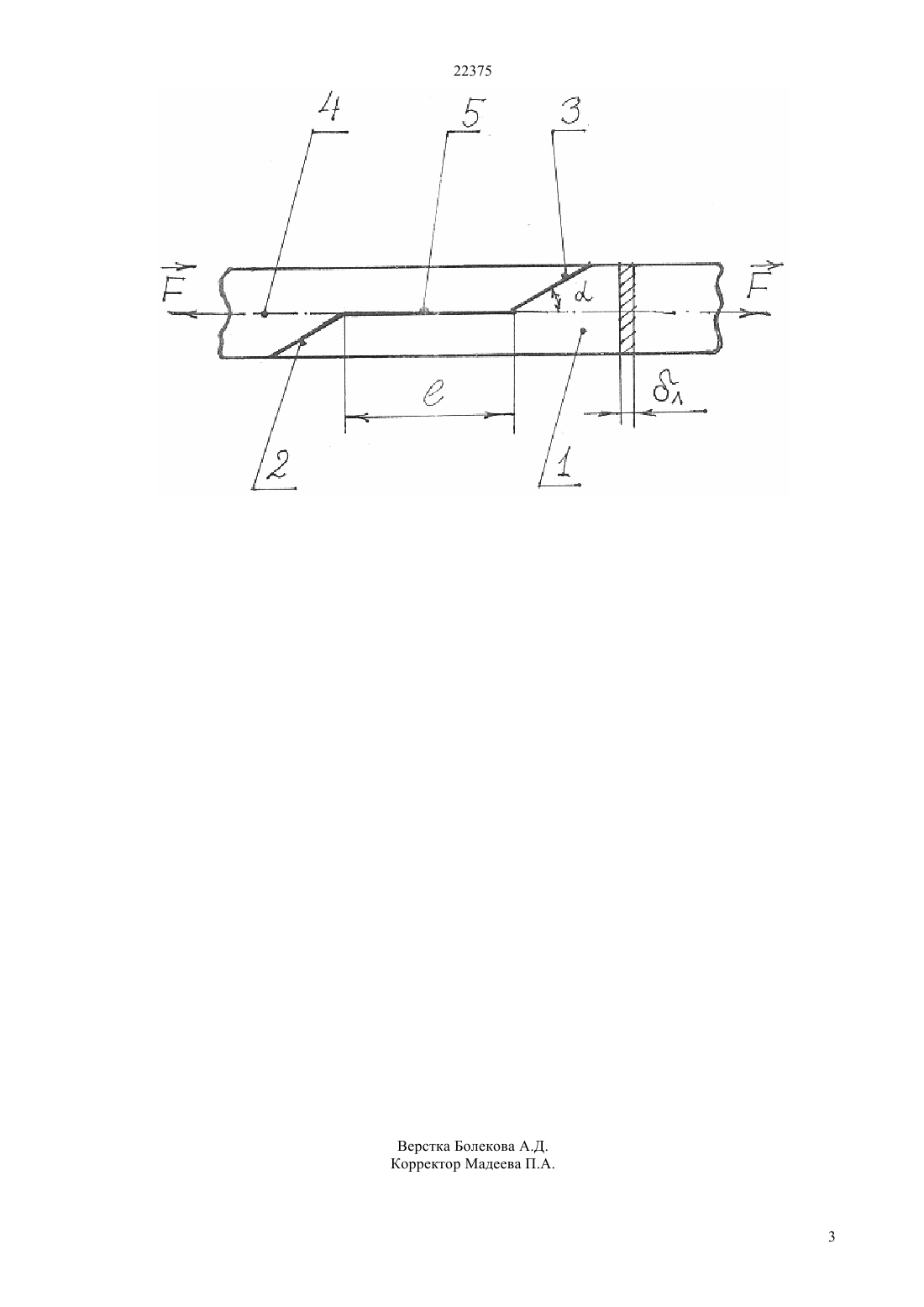

(51) 16 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ СОЕДИНЕНИЯ КОНЦОВ ГИБКОЙ СТАЛЬНОЙ ЛЕНТЫ РЕМННОЙ ПЕРЕДАЧИ(57) Изобретение относится к ременным передачам и в частности, к соединениям ремней. Технический результат заключается в выполнении косого стыка составным, образованным из смещенных по отношению к продольной оси ленты, двух скошенных участков, между которыми расположен фронтальный участок,который разгружает скошенные участки.(72) Борохович Борис Александрович Еркетаев Ерлан Сеильбекович Токмашев Михаил Афанасьевич(73) Республиканское государственное казенное предприятие Рудненский индустриальный институт Министерства образования и науки Республики Казахстан 22375 Изобретение относится к ременным передачам и в частности к соединениям ремней, включая соединения конвейерных лент. Известен способ соединения встык стальных конвейерных лент при диаметрах барабанов,превышающих толщину ленты в пределах от 800 до 1000 раз. (П.П. Липов, М.А. Цицин. Справочник механика горнорудных предприятий.,М.,Металлургиздат, 1953). Недостатками данного способа соединения являются 1. Пониженная прочность стыкового сварочного соединения по сравнению с основным металлом. 2. Малая ширина шва, работающего на растяжение и изгиб в случае применения поперечного стыкового сварочного соединения в узких стальных лентах плоскоременной передачи. Наиболее близким к предлагаемому техническому решению является способ соединения концов лент при помощи косого шва, который обеспечивает равнопрочность соединения стыка основному металлу (В.И. Анурьев. Справочник конструктора-машиностроителя. Т.3,М.,Машиностроение, 1979. с. 77 - прототип). Недостаткам данного технического решения является наличие в месте соединения концов ленты дополнительных сдвигающих усилий, действующих в направлении, перпендикулярном продольной оси ленты. Задачей предлагаемого технического решения является повышение долговечности работы стальной ленты ременной передачи путем снижения напряжений в сварном соединении. Ожидаемый технический эффект заключается в том, что косой стык выполняют составным,образованным из смещенных относительно продольной оси ленты, двух сношенных участков,между которыми дополнительно выполняют,расположенный на оси ленты, фронтальный участок. Изобретение поясняется чертежом, на котором схематически изображен общий вид соединения концов ленты. На ленте 1, на е одном конце выполнен сношенный участок 2, а на другом е конце выполнен скошенный участок 3, на продольной оси 4 ленты размещен фронтальный участок 5. Перед соединением сваркой каждый из двух концов ленты 1 выполняется составным, состоящим из одного скошенного участка 2, следующего за ним фронтального участка 5, расположенного на продольной оси 4 ленты 1 и примыкающего к фронтальному участку 5 другого скошенного участка 3. При передаче тягового усилия лента 1 на скошенных участках и испытывает напряжения растяжения и среза, а при огибании шкивов ещ и напряжение изгиба. На фронтальном участке 5 лента 1 испытывает напряжения среза и дополнительно изгиба при нахождении на шкиве. Длина фронтального участка подбирается таким образом, чтобы суммарные напряжения на каждом из трех участков были равны друг другу, а силы,действующие на трех участках, в сумме были равны тяговой силе, передаваемой лентой, причем силы,действующие на скошенных участках одинаковые по величине. За счет работы фронтального участка 5 суммарные напряжения на смещенных скошенных участках 2 и 3 меньше напряжения, которое возникает в ленте 1 при отсутствии фронтального участка 5 и совмещении скошенных участков 2 и 3 в один сплошной участок. Длина фронтального участка 5 определяется из соотношения огибании лентой наименьшего из шкивов Е - модуль упругости- коэффициент Пуассона.- диаметр наименьшего из шкивов- угол наклона скошенного участка продольной оси ленты, (4590) л - толщина ленты. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ соединения концов гибкой стальной ленты ременной передачи путем сваривания их в косой стык на участке соприкасания,отличающийся тем, что косой стык выполняют составным,образованным из смещенных относительно продольной оси ленты, двух скошенных участков,между которыми дополнительно, выполняют, расположенный на продольной оси ленты, фронтальный участок, длину которого определяют из математического выражения огибании лентой наименьшего из шкивов Е - модуль упругости- коэффициент Пуассона.- диаметр наименьшего из шкивов- угол наклона скошенного участка продольной оси ленты, (4590) л - толщина ленты.
