Устройство для исследования материалов по звукоизлучению

Номер инновационного патента: 22198

Опубликовано: 15.01.2010

Автор: Сулеев Досым Касымович

Скачать PDF файл.

Формула / Реферат

Изобретение относится к области механики, а именно к устройствам, используемым для исследования шума ударного происхождения.
Использование предлагаемого устройства увеличивает точность измерения уровня шума при соударении материалов, при одновременном упрощении конструкции это осуществляется за счет того, что ударник выполнен в виде стержня со шпоночным выступом, шаровидным бойком на торце, цилиндрический корпус со сквозными последовательно по высоте расположенными симметрично оси корпуса отверстия для фиксации ударника, а также в корпусе, на внутренней поверхности которого имеется прямоугольный шпоночный продольный паз, предназначенный для направления движения ударника корпус закреплен жестко к основанию с помощью ребер жесткости трапецеидальной конфигурации при этом одним концом прикреплен к корпусу, другим к основанию.
Экспериментальным методом установлено, что при падении ударника весом 2,5m3 с высоты 2,2 h (где m3 - масса заготовки; h - высота модели пуансона) обеспечивает повышенную точность измерения.

Текст

Смотреть все

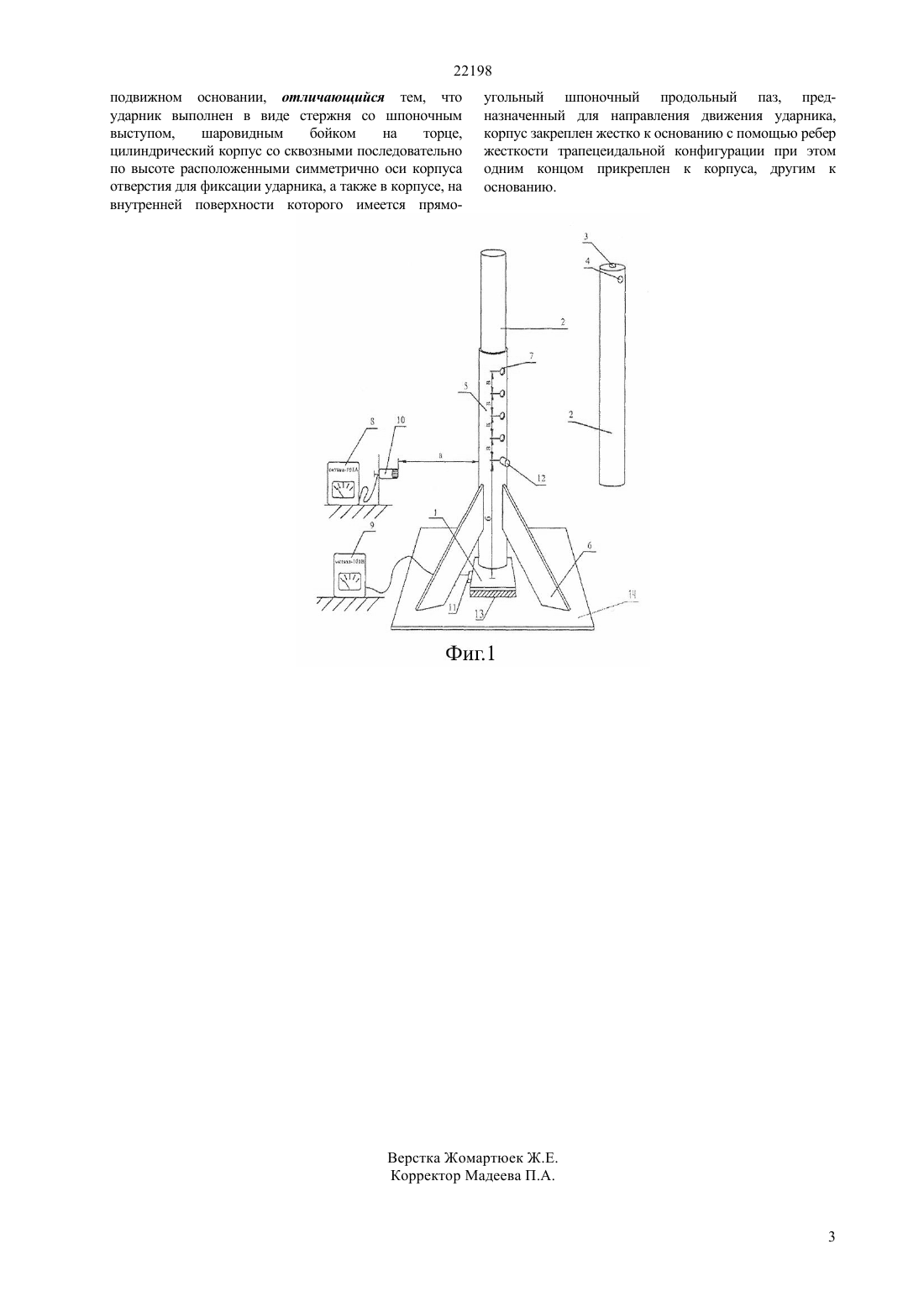

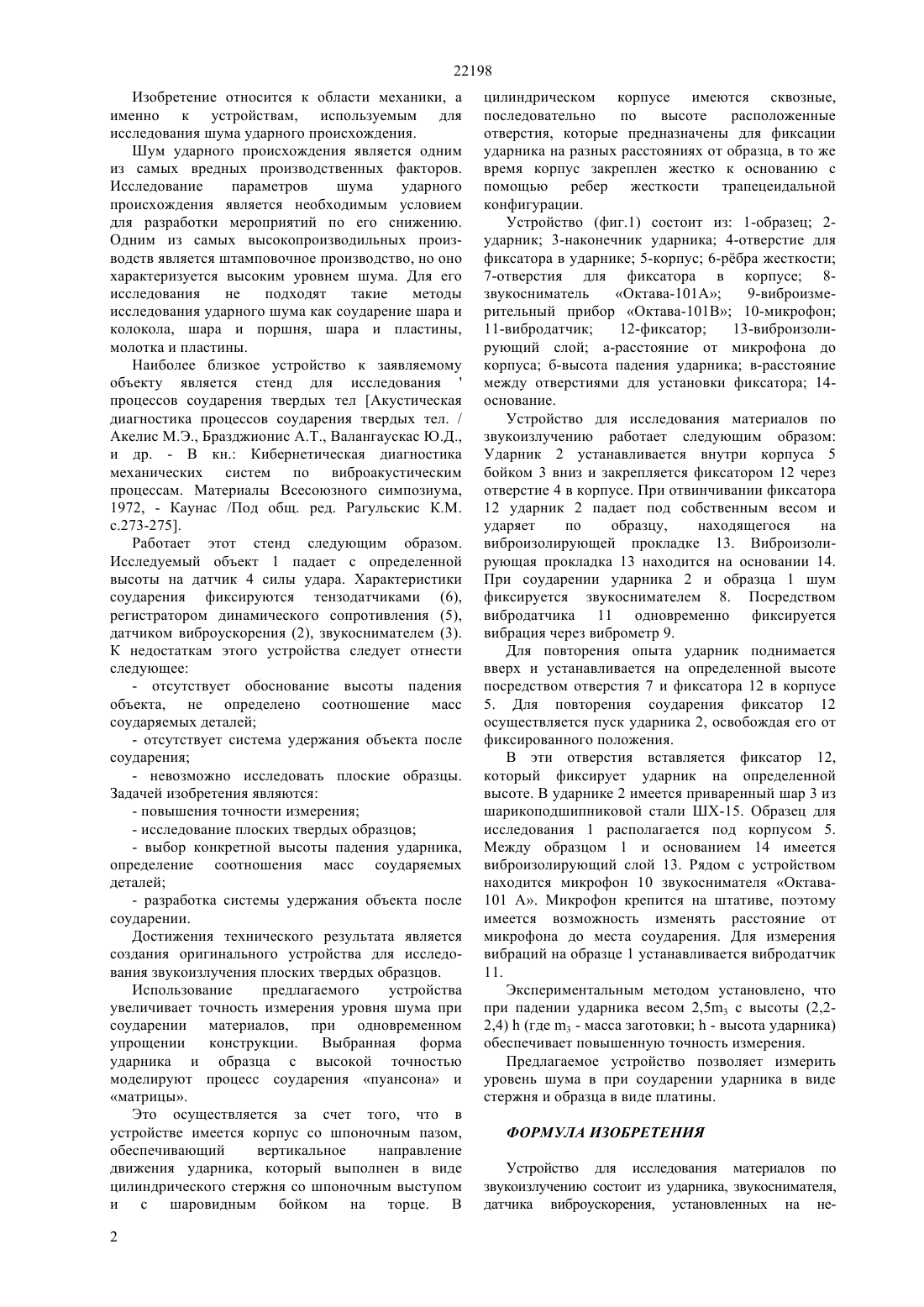

(51) 01 29/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области механики, а именно к устройствам, используемым для исследования шума ударного происхождения. Использование предлагаемого устройства увеличивает точность измерения уровня шума при соударении материалов, при одновременном упрощении конструкции это осуществляется за счет того, что ударник выполнен в виде стержня со шпоночным выступом, шаровидным бойком на торце, цилиндрический корпус со сквозными последовательно по высоте расположенными симметрично оси корпуса отверстия для фиксации ударника, а также в корпусе, на внутренней поверхности которого имеется прямоугольный шпоночный продольный паз, предназначенный для направления движения ударника корпус закреплен жестко к основанию с помощью ребер жесткости трапецеидальной конфигурации при этом одним концом прикреплен к корпусу, другим к основанию. Экспериментальным методом установлено, что при падении ударника весом 2,53 с высоты 2,2(где 3 - масса заготовки- высота модели пуансона) обеспечивает повышенную точность измерения.(72) Сулеев Досым Касымович Утепов Еркасын Балапанович Утепов Тимур Еркасынович Заликанова Ирина Петровна Жумадилова Жанар Оразбековна Утепова Галия Еркасыновна Турлыбекова Меруерт Рыскельдиевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Акелис М.Э., Бразджионис А.Т., Валангаускас Ю.Д. Акустическая диагностика процессов соударения твердых тел. Кибернетическая диагностика механических систем по виброакустическим процессам Материалы всесоюзного симпозиума. -Каунас, 1972,с.273-275(54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ МАТЕРИАЛОВ ПО ЗВУКОИЗЛУЧЕНИЮ 22198 Изобретение относится к области механики, а именно к устройствам, используемым для исследования шума ударного происхождения. Шум ударного происхождения является одним из самых вредных производственных факторов. Исследование параметров шума ударного происхождения является необходимым условием для разработки мероприятий по его снижению. Одним из самых высокопроизводильных производств является штамповочное производство, но оно характеризуется высоким уровнем шума. Для его исследования не подходят такие методы исследования ударного шума как соударение шара и колокола, шара и поршня, шара и пластины,молотка и пластины. Наиболее близкое устройство к заявляемому объекту является стенд для исследованияпроцессов соударения твердых тел Акустическая диагностика процессов соударения твердых тел. / Акелис М.Э., Бразджионис А.Т., Валангаускас Ю.Д.,и др. - В кн. Кибернетическая диагностика механических систем по виброакустическим процессам. Материалы Всесоюзного симпозиума,1972, - Каунас /Под общ. ред. Рагульскис К.М. с.273-275. Работает этот стенд следующим образом. Исследуемый объект 1 падает с определенной высоты на датчик 4 силы удара. Характеристики соударения фиксируются тензодатчиками (6),регистратором динамического сопротивления (5),датчиком виброускорения (2), звукоснимателем (3). К недостаткам этого устройства следует отнести следующее- отсутствует обоснование высоты падения объекта, не определено соотношение масс соударяемых деталей- отсутствует система удержания объекта после соударения- невозможно исследовать плоские образцы. Задачей изобретения являются- исследование плоских твердых образцов- выбор конкретной высоты падения ударника,определение соотношения масс соударяемых деталей- разработка системы удержания объекта после соударении. Достижения технического результата является создания оригинального устройства для исследования звукоизлучения плоских твердых образцов. Использование предлагаемого устройства увеличивает точность измерения уровня шума при соударении материалов, при одновременном упрощении конструкции. Выбранная форма ударника и образца с высокой точностью моделируют процесс соударения пуансона и матрицы. Это осуществляется за счет того, что в устройстве имеется корпус со шпоночным пазом,обеспечивающий вертикальное направление движения ударника, который выполнен в виде цилиндрического стержня со шпоночным выступом и с шаровидным бойком на торце. В 2 цилиндрическом корпусе имеются сквозные,последовательно по высоте расположенные отверстия, которые предназначены для фиксации ударника на разных расстояниях от образца, в то же время корпус закреплен жестко к основанию с помощью ребер жесткости трапецеидальной конфигурации. Устройство (фиг.1) состоит из 1-образец 2 ударник 3-наконечник ударника 4-отверстие для фиксатора в ударнике 5-корпус 6-рбра жесткости 7-отверстия для фиксатора в корпусе 8 звукосниматель Октава-101 А 9-виброизмерительный прибор Октава-101 В 10-микрофон 11-вибродатчик 12-фиксатор 13-виброизолирующий слой а-расстояние от микрофона до корпуса б-высота падения ударника в-расстояние между отверстиями для установки фиксатора 14 основание. Устройство для исследования материалов по звукоизлучению работает следующим образом Ударник 2 устанавливается внутри корпуса 5 бойком 3 вниз и закрепляется фиксатором 12 через отверстие 4 в корпусе. При отвинчивании фиксатора 12 ударник 2 падает под собственным весом и ударяет по образцу,находящегося на виброизолирующей прокладке 13. Виброизолирующая прокладка 13 находится на основании 14. При соударении ударника 2 и образца 1 шум фиксируется звукоснимателем 8. Посредством вибродатчика 11 одновременно фиксируется вибрация через виброметр 9. Для повторения опыта ударник поднимается вверх и устанавливается на определенной высоте посредством отверстия 7 и фиксатора 12 в корпусе 5. Для повторения соударения фиксатор 12 осуществляется пуск ударника 2, освобождая его от фиксированного положения. В эти отверстия вставляется фиксатор 12,который фиксирует ударник на определенной высоте. В ударнике 2 имеется приваренный шар 3 из шарикоподшипниковой стали ШХ-15. Образец для исследования 1 располагается под корпусом 5. Между образцом 1 и основанием 14 имеется виброизолирующий слой 13. Рядом с устройством находится микрофон 10 звукоснимателя Октава 101 А. Микрофон крепится на штативе, поэтому имеется возможность изменять расстояние от микрофона до места соударения. Для измерения вибраций на образце 1 устанавливается вибродатчик 11. Экспериментальным методом установлено, что при падении ударника весом 2,53 с высоты (2,22,4)(где 3 - масса заготовки- высота ударника) обеспечивает повышенную точность измерения. Предлагаемое устройство позволяет измерить уровень шума в при соударении ударника в виде стержня и образца в виде платины. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для исследования материалов по звукоизлучению состоит из ударника, звукоснимателя,датчика виброускорения, установленных на не 22198 подвижном основании, отличающийся тем, что ударник выполнен в виде стержня со шпоночным выступом,шаровидным бойком на торце,цилиндрический корпус со сквозными последовательно по высоте расположенными симметрично оси корпуса отверстия для фиксации ударника, а также в корпусе, на внутренней поверхности которого имеется прямо угольный шпоночный продольный паз, предназначенный для направления движения ударника,корпус закреплен жестко к основанию с помощью ребер жесткости трапецеидальной конфигурации при этом одним концом прикреплен к корпуса, другим к основанию.
