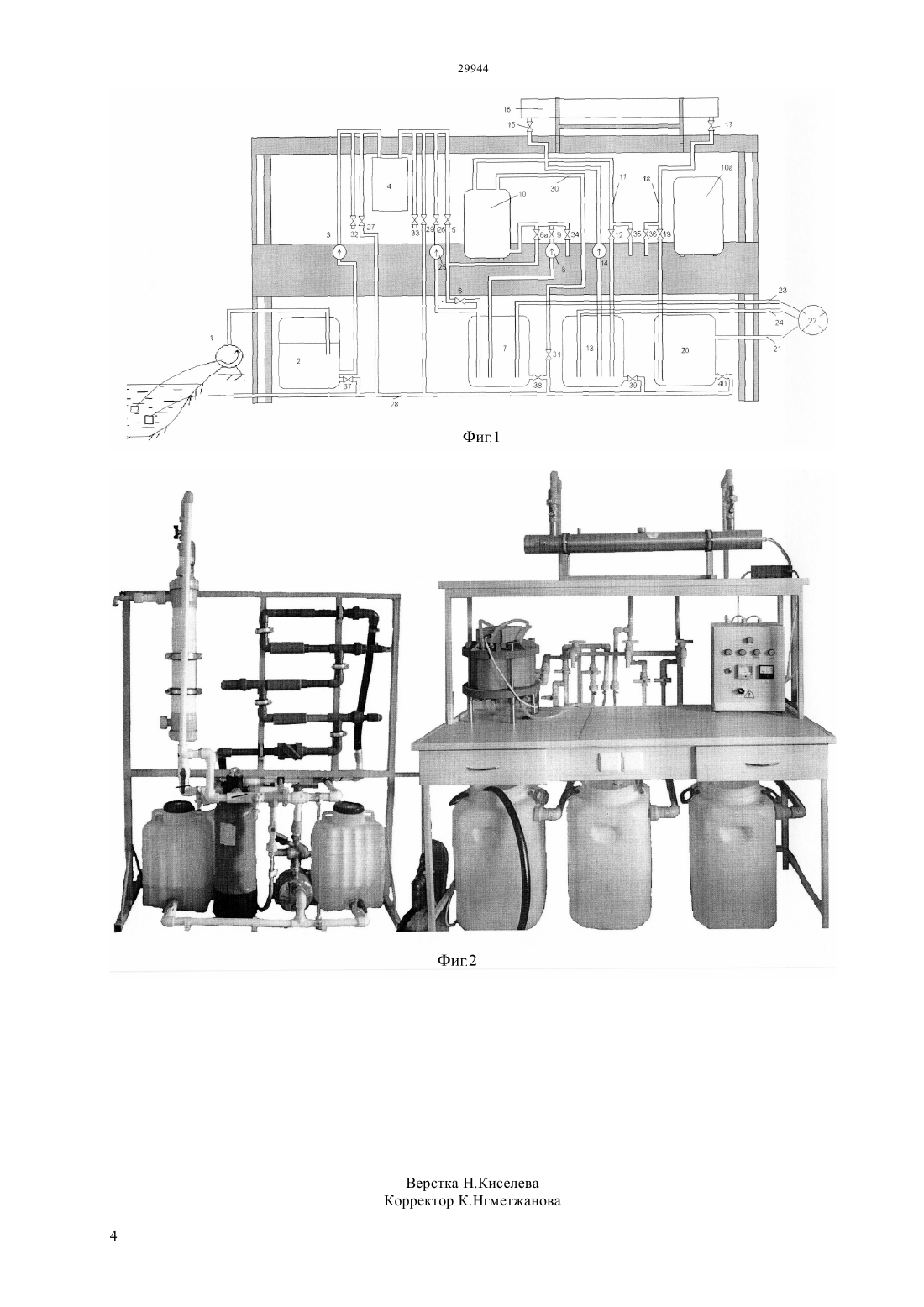

Установка для получения питьевой воды

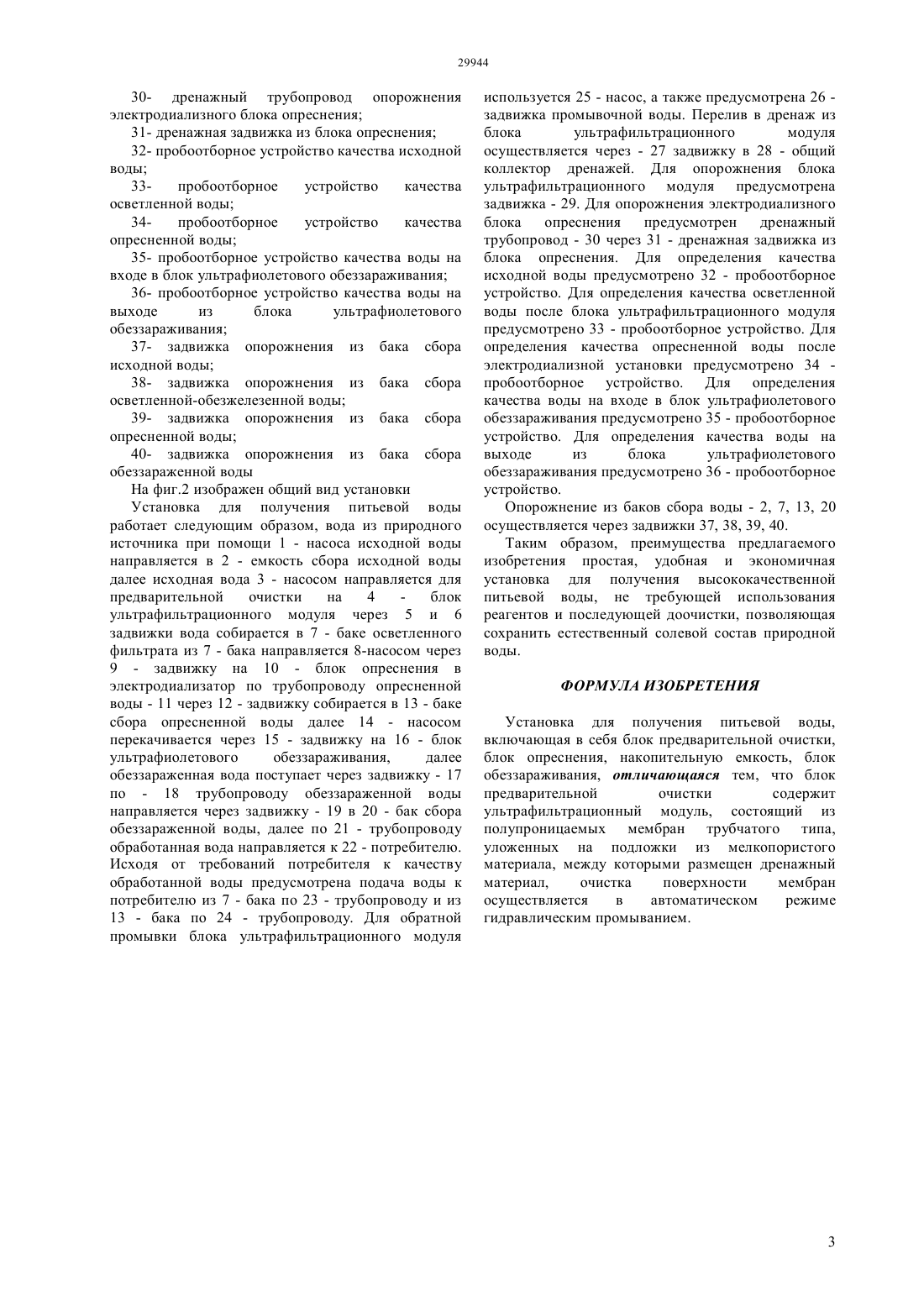

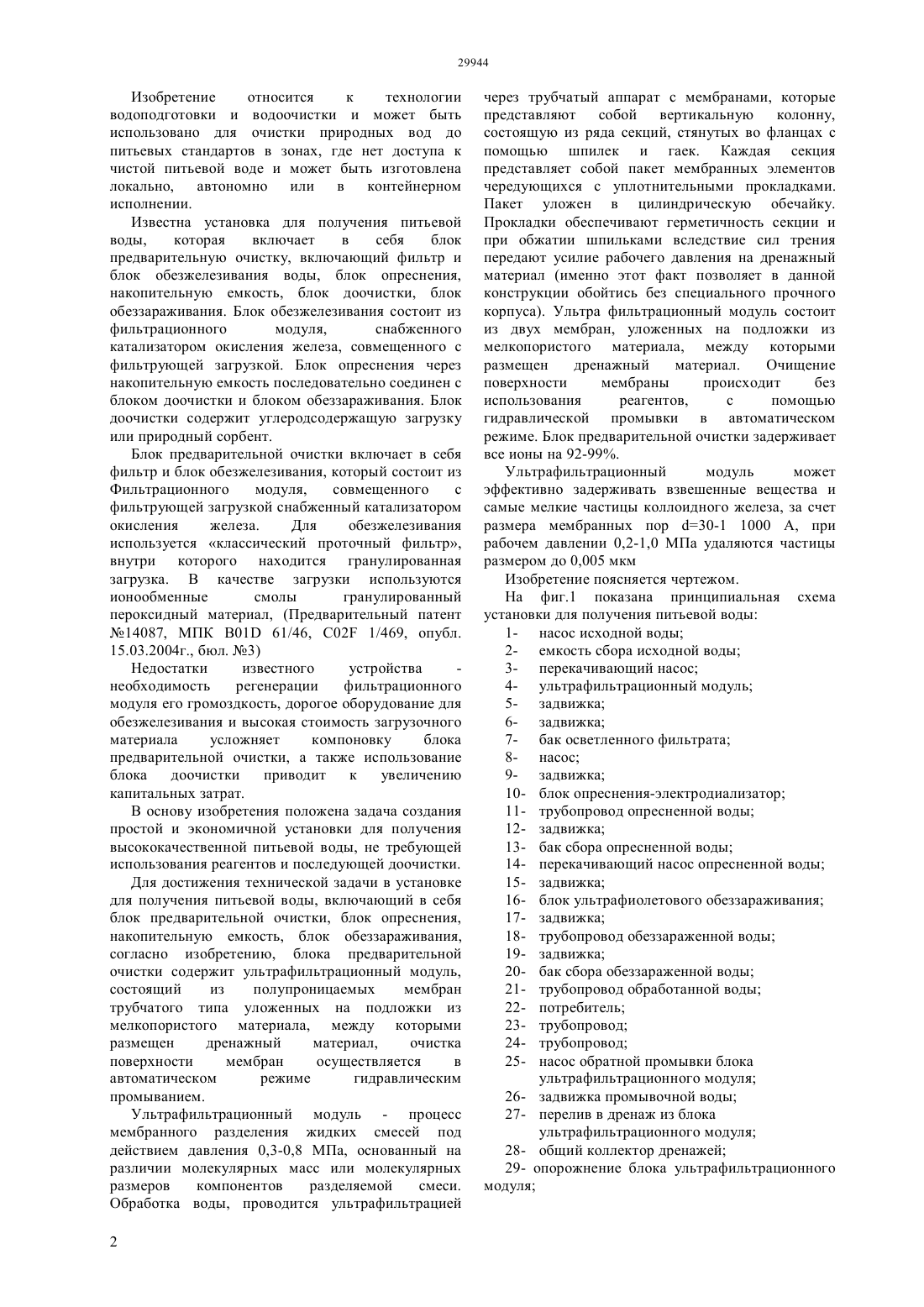

(51) 01 61/46 (2006.01) 02 1/469 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Установка для получения питьевой воды,включающая в себя блок предварительной очистки,блок опреснения, накопительную емкость, блок обеззараживания. Блок предварительной очистки содержит ультрафильтрационный модуль,состоящий из полупроницаемых мембран трубчатого типа уложенных на подложки из мелкопористого материала, между которыми размещен дренажный материал,очистка поверхности мембран осуществляется в автоматическом режиме гидравлическим промыванием. Таким образом, преимущества предлагаемого изобретения простая, удобная и экономичная установка для получения высококачественной питьевой воды, не требующей использования реагентов и последующей доочистки, позволяющая сохранить естественный солевой состав природной воды.(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ПИТЬЕВОЙ ВОДЫ(57) Изобретение относится к технологии водоподготовки и водоочистки и может быть использовано для очистки природных вод до питьевых стандартов в зонах, где нет доступа к чистой питьевой воде и может быть изготовлена локально, автономно или в контейнерном исполнении. В основу изобретения положена задача создания простой и экономичной установки для получения высококачественной питьевой воды, не требующей использования реагентов и последующей доочистки. Изобретение относится к технологии водоподготовки и водоочистки и может быть использовано для очистки природных вод до питьевых стандартов в зонах, где нет доступа к чистой питьевой воде и может быть изготовлена локально, автономно или в контейнерном исполнении. Известна установка для получения питьевой воды,которая включает в себя блок предварительную очистку, включающий фильтр и блок обезжелезивания воды, блок опреснения,накопительную емкость, блок доочистки, блок обеззараживания. Блок обезжелезивания состоит из фильтрационного модуля,снабженного катализатором окисления железа, совмещенного с фильтрующей загрузкой. Блок опреснения через накопительную емкость последовательно соединен с блоком доочистки и блоком обеззараживания. Блок доочистки содержит углеродсодержащую загрузку или природный сорбент. Блок предварительной очистки включает в себя фильтр и блок обезжелезивания, который состоит из Фильтрационного модуля,совмещенного с фильтрующей загрузкой снабженный катализатором окисления железа. Для обезжелезивания используется классический проточный фильтр,внутри которого находится гранулированная загрузка. В качестве загрузки используются ионообменные смолы гранулированный пероксидный материал, (Предварительный патент 14087, МПК 01 61/46, 02 1/469, опубл. 15.03.2004 г., бюл. 3) Недостатки известного устройства необходимость регенерации фильтрационного модуля его громоздкость, дорогое оборудование для обезжелезивания и высокая стоимость загрузочного материала усложняет компоновку блока предварительной очистки, а также использование блока доочистки приводит к увеличению капитальных затрат. В основу изобретения положена задача создания простой и экономичной установки для получения высококачественной питьевой воды, не требующей использования реагентов и последующей доочистки. Для достижения технической задачи в установке для получения питьевой воды, включающий в себя блок предварительной очистки, блок опреснения,накопительную емкость, блок обеззараживания,согласно изобретению, блока предварительной очистки содержит ультрафильтрационный модуль,состоящий из полупроницаемых мембран трубчатого типа уложенных на подложки из мелкопористого материала, между которыми размещен дренажный материал,очистка поверхности мембран осуществляется в автоматическом режиме гидравлическим промыванием. Ультрафильтрационный модуль - процесс мембранного разделения жидких смесей под действием давления 0,3-0,8 МПа, основанный на различии молекулярных масс или молекулярных размеров компонентов разделяемой смеси. Обработка воды, проводится ультрафильтрацией 2 через трубчатый аппарат с мембранами, которые представляют собой вертикальную колонну,состоящую из ряда секций, стянутых во фланцах с помощью шпилек и гаек. Каждая секция представляет собой пакет мембранных элементов чередующихся с уплотнительными прокладками. Пакет уложен в цилиндрическую обечайку. Прокладки обеспечивают герметичность секции и при обжатии шпильками вследствие сил трения передают усилие рабочего давления на дренажный материал (именно этот факт позволяет в данной конструкции обойтись без специального прочного корпуса). Ультра фильтрационный модуль состоит из двух мембран, уложенных на подложки из мелкопористого материала, между которыми размещен дренажный материал. Очищение поверхности мембраны происходит без использования реагентов,с помощью гидравлической промывки в автоматическом режиме. Блок предварительной очистки задерживает все ионы на 92-99. Ультрафильтрационный модуль может эффективно задерживать взвешенные вещества и самые мелкие частицы коллоидного железа, за счет размера мембранных пор 30-1 1000 А, при рабочем давлении 0,2-1,0 МПа удаляются частицы размером до 0,005 мкм Изобретение поясняется чертежом. На фиг.1 показана принципиальная схема установки для получения питьевой воды 1- насос исходной воды 2- емкость сбора исходной воды 3- перекачивающий насос 4- ультрафильтрационный модуль 5- задвижка 6- задвижка 7- бак осветленного фильтрата 8- насос 9- задвижка 10- блок опреснения-электродиализатор 11- трубопровод опресненной воды 12- задвижка 13- бак сбора опресненной воды 14- перекачивающий насос опресненной воды 15- задвижка 16- блок ультрафиолетового обеззараживания 17- задвижка 18- трубопровод обеззараженной воды 19- задвижка 20- бак сбора обеззараженной воды 21- трубопровод обработанной воды 22- потребитель 23- трубопровод 24- трубопровод 25- насос обратной промывки блока ультрафильтрационного модуля 26- задвижка промывочной воды 27- перелив в дренаж из блока ультрафильтрационного модуля 28- общий коллектор дренажей 29- опорожнение блока ультрафильтрационного модуля 30- дренажный трубопровод опорожнения электродиализного блока опреснения 31- дренажная задвижка из блока опреснения 32- пробоотборное устройство качества исходной воды 33 пробоотборное устройство качества осветленной воды 34 пробоотборное устройство качества опресненной воды 35- пробоотборное устройство качества воды на входе в блок ультрафиолетового обеззараживания 36- пробоотборное устройство качества воды на выходе из блока ультрафиолетового обеззараживания 37- задвижка опорожнения из бака сбора исходной воды 38- задвижка опорожнения из бака сбора осветленной-обезжелезенной воды 39- задвижка опорожнения из бака сбора опресненной воды 40- задвижка опорожнения из бака сбора обеззараженной воды На фиг.2 изображен общий вид установки Установка для получения питьевой воды работает следующим образом, вода из природного источника при помощи 1 - насоса исходной воды направляется в 2 - емкость сбора исходной воды далее исходная вода 3 - насосом направляется для предварительной очистки на 4 блок ультрафильтрационного модуля через 5 и 6 задвижки вода собирается в 7 - баке осветленного фильтрата из 7 - бака направляется 8-насосом через 9 - задвижку на 10 - блок опреснения в электродиализатор по трубопроводу опресненной воды - 11 через 12 - задвижку собирается в 13 - баке сбора опресненной воды далее 14 - насосом перекачивается через 15 - задвижку на 16 - блок ультрафиолетового обеззараживания,далее обеззараженная вода поступает через задвижку - 17 по - 18 трубопроводу обеззараженной воды направляется через задвижку - 19 в 20 - бак сбора обеззараженной воды, далее по 21 - трубопроводу обработанная вода направляется к 22 - потребителю. Исходя от требований потребителя к качеству обработанной воды предусмотрена подача воды к потребителю из 7 - бака по 23 - трубопроводу и из 13 - бака по 24 - трубопроводу. Для обратной промывки блока ультрафильтрационного модуля используется 25 - насос, а также предусмотрена 26 задвижка промывочной воды. Перелив в дренаж из блока ультрафильтрационного модуля осуществляется через - 27 задвижку в 28 - общий коллектор дренажей. Для опорожнения блока ультрафильтрационного модуля предусмотрена задвижка - 29. Для опорожнения электродиализного блока опреснения предусмотрен дренажный трубопровод - 30 через 31 - дренажная задвижка из блока опреснения. Для определения качества исходной воды предусмотрено 32 - пробоотборное устройство. Для определения качества осветленной воды после блока ультрафильтрационного модуля предусмотрено 33 - пробоотборное устройство. Для определения качества опресненной воды после электродиализной установки предусмотрено 34 пробоотборное устройство. Для определения качества воды на входе в блок ультрафиолетового обеззараживания предусмотрено 35 - пробоотборное устройство. Для определения качества воды на выходе из блока ультрафиолетового обеззараживания предусмотрено 36 - пробоотборное устройство. Опорожнение из баков сбора воды - 2, 7, 13, 20 осуществляется через задвижки 37, 38, 39, 40. Таким образом, преимущества предлагаемого изобретения простая, удобная и экономичная установка для получения высококачественной питьевой воды, не требующей использования реагентов и последующей доочистки, позволяющая сохранить естественный солевой состав природной воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для получения питьевой воды,включающая в себя блок предварительной очистки,блок опреснения, накопительную емкость, блок обеззараживания, отличающаяся тем, что блок предварительной очистки содержит ультрафильтрационный модуль, состоящий из полупроницаемых мембран трубчатого типа,уложенных на подложки из мелкопористого материала, между которыми размещен дренажный материал,очистка поверхности мембран осуществляется в автоматическом режиме гидравлическим промыванием.
