Гидроцилиндр

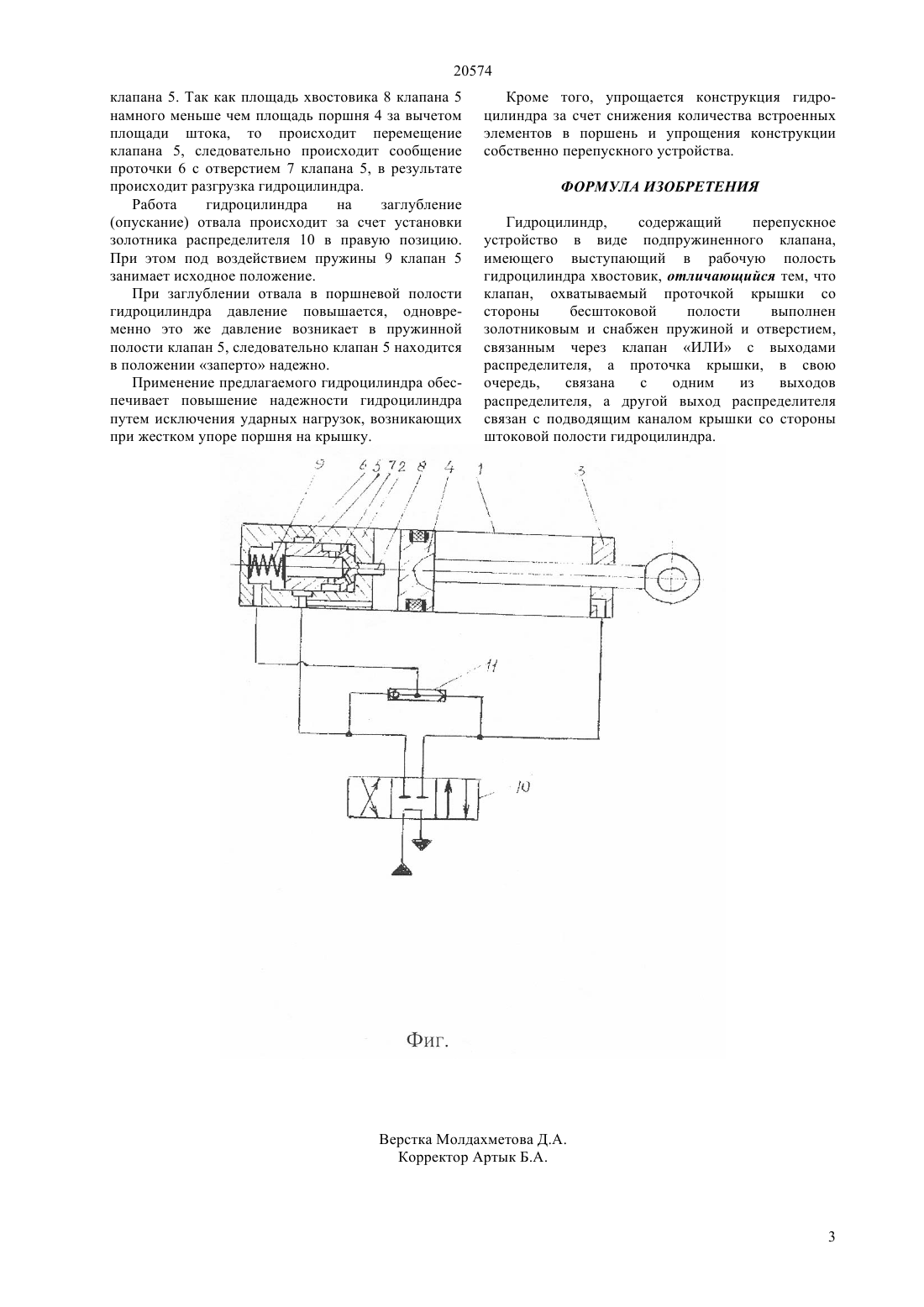

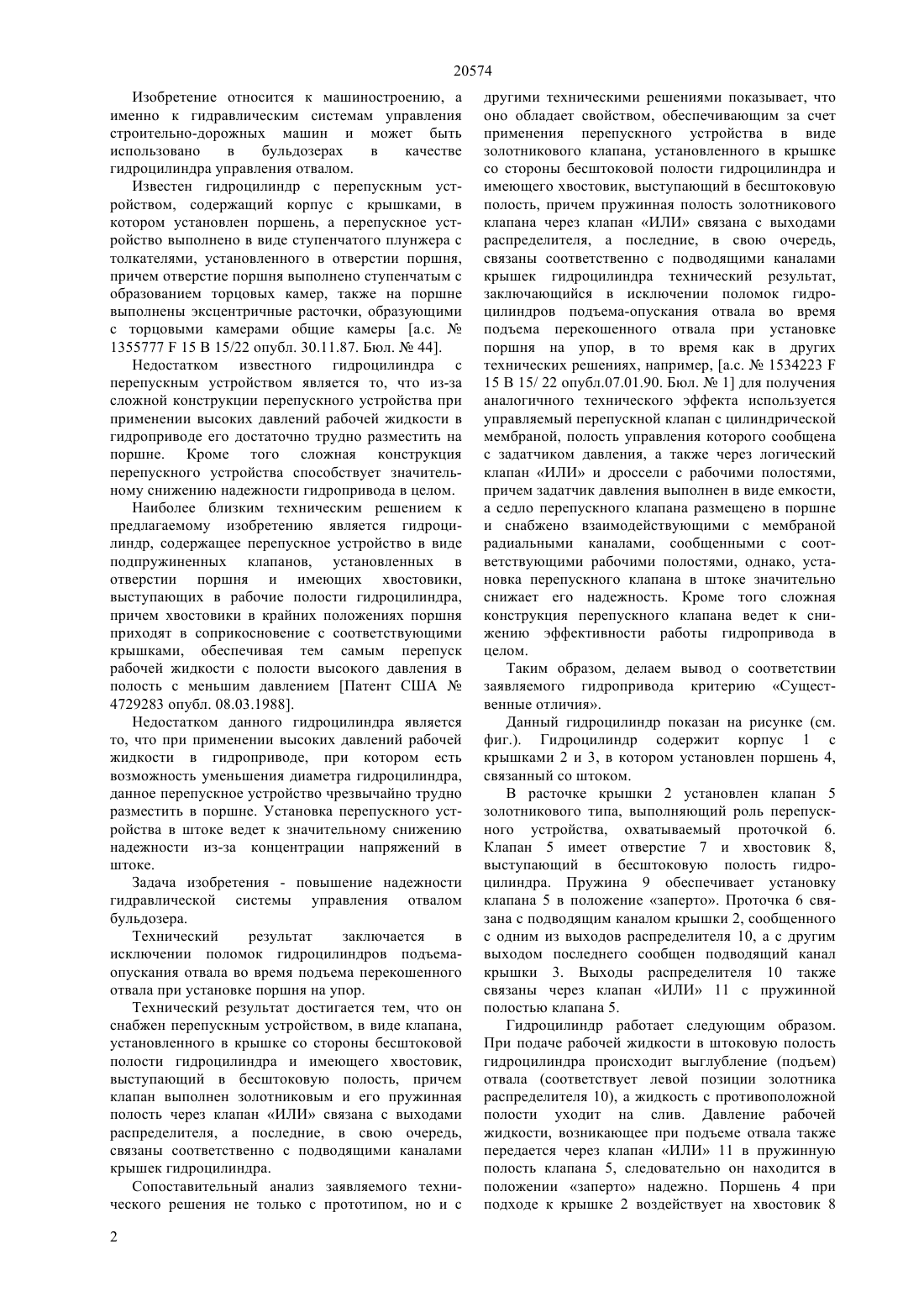

(51) 15 15/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ управления отвалом бульдозера. Поставленная задача решается путем исключения поломок гидроцилиндров подъема-опускания отвала во время подъема перекошенного отвала при установке поршня на упор. Для этого в расточке крышки 2 установлен клапан 5 золотникового типа, выполняющий роль перепускного устройства, охватываемый проточкой 6. Клапан 5 имеет отверстие 7 и хвостовик 8, выступающий в бесштоковую полость гидроцилиндра. Пружина 9 обеспечивает установку клапана 5 в положение заперто. Проточка 6 связана с подводящим каналом крышки 2, сообщенного с одним из выходов распределителя 10, а с другим выходом последнего сообщен подводящий канал крышки 3. Выходы распределителя 10 также связаны через клапан ИЛИ 11 с пружинной полостью клапана 5.(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к машиностроению, а именно к гидравлическим системам управления строительно-дорожных машин и может быть использовано в бульдозерах в качестве гидроцилиндра управления отвалом. Задача изобретения повышение надежности гидравлической системы 20574 Изобретение относится к машиностроению, а именно к гидравлическим системам управления строительно-дорожных машин и может быть использовано в бульдозерах в качестве гидроцилиндра управления отвалом. Известен гидроцилиндр с перепускным устройством, содержащий корпус с крышками, в котором установлен поршень, а перепускное устройство выполнено в виде ступенчатого плунжера с толкателями, установленного в отверстии поршня,причем отверстие поршня выполнено ступенчатым с образованием торцовых камер, также на поршне выполнены эксцентричные расточки, образующими с торцовыми камерами общие камеры а.с.135577715 В 15/22 опубл. 30.11.87. Бюл.44. Недостатком известного гидроцилиндра с перепускным устройством является то, что из-за сложной конструкции перепускного устройства при применении высоких давлений рабочей жидкости в гидроприводе его достаточно трудно разместить на поршне. Кроме того сложная конструкция перепускного устройства способствует значительному снижению надежности гидропривода в целом. Наиболее близким техническим решением к предлагаемому изобретению является гидроцилиндр, содержащее перепускное устройство в виде подпружиненных клапанов, установленных в отверстии поршня и имеющих хвостовики,выступающих в рабочие полости гидроцилиндра,причем хвостовики в крайних положениях поршня приходят в соприкосновение с соответствующими крышками, обеспечивая тем самым перепуск рабочей жидкости с полости высокого давления в полость с меньшим давлением Патент США 4729283 опубл. 08.03.1988. Недостатком данного гидроцилиндра является то, что при применении высоких давлений рабочей жидкости в гидроприводе, при котором есть возможность уменьшения диаметра гидроцилиндра,данное перепускное устройство чрезвычайно трудно разместить в поршне. Установка перепускного устройства в штоке ведет к значительному снижению надежности из-за концентрации напряжений в штоке. Задача изобретения - повышение надежности гидравлической системы управления отвалом бульдозера. Технический результат заключается в исключении поломок гидроцилиндров подъемаопускания отвала во время подъема перекошенного отвала при установке поршня на упор. Технический результат достигается тем, что он снабжен перепускным устройством, в виде клапана,установленного в крышке со стороны бесштоковой полости гидроцилиндра и имеющего хвостовик,выступающий в бесштоковую полость, причем клапан выполнен золотниковым и его пружинная полость через клапан ИЛИ связана с выходами распределителя, а последние, в свою очередь,связаны соответственно с подводящими каналами крышек гидроцилиндра. Сопоставительный анализ заявляемого технического решения не только с прототипом, но и с 2 другими техническими решениями показывает, что оно обладает свойством, обеспечивающим за счет применения перепускного устройства в виде золотникового клапана, установленного в крышке со стороны бесштоковой полости гидроцилиндра и имеющего хвостовик, выступающий в бесштоковую полость, причем пружинная полость золотникового клапана через клапан ИЛИ связана с выходами распределителя, а последние, в свою очередь,связаны соответственно с подводящими каналами крышек гидроцилиндра технический результат,заключающийся в исключении поломок гидроцилиндров подъема-опускания отвала во время подъема перекошенного отвала при установке поршня на упор, в то время как в других технических решениях, например, а.с.153422315 В 15/ 22 опубл.07.01.90. Бюл.1 для получения аналогичного технического эффекта используется управляемый перепускной клапан с цилиндрической мембраной, полость управления которого сообщена с задатчиком давления, а также через логический клапан ИЛИ и дроссели с рабочими полостями,причем задатчик давления выполнен в виде емкости,а седло перепускного клапана размещено в поршне и снабжено взаимодействующими с мембраной радиальными каналами, сообщенными с соответствующими рабочими полостями, однако, установка перепускного клапана в штоке значительно снижает его надежность. Кроме того сложная конструкция перепускного клапана ведет к снижению эффективности работы гидропривода в целом. Таким образом, делаем вывод о соответствии заявляемого гидропривода критерию Существенные отличия. Данный гидроцилиндр показан на рисунке (см. фиг.). Гидроцилиндр содержит корпус 1 с крышками 2 и 3, в котором установлен поршень 4,связанный со штоком. В расточке крышки 2 установлен клапан 5 золотникового типа, выполняющий роль перепускного устройства, охватываемый проточкой 6. Клапан 5 имеет отверстие 7 и хвостовик 8,выступающий в бесштоковую полость гидроцилиндра. Пружина 9 обеспечивает установку клапана 5 в положение заперто. Проточка 6 связана с подводящим каналом крышки 2, сообщенного с одним из выходов распределителя 10, а с другим выходом последнего сообщен подводящий канал крышки 3. Выходы распределителя 10 также связаны через клапан ИЛИ 11 с пружинной полостью клапана 5. Гидроцилиндр работает следующим образом. При подаче рабочей жидкости в штоковую полость гидроцилиндра происходит выглубление (подъем) отвала (соответствует левой позиции золотника распределителя 10), а жидкость с противоположной полости уходит на слив. Давление рабочей жидкости, возникающее при подъеме отвала также передается через клапан ИЛИ 11 в пружинную полость клапана 5, следовательно он находится в положении заперто надежно. Поршень 4 при подходе к крышке 2 воздействует на хвостовик 8 20574 клапана 5. Так как площадь хвостовика 8 клапана 5 намного меньше чем площадь поршня 4 за вычетом площади штока, то происходит перемещение клапана 5, следовательно происходит сообщение проточки 6 с отверстием 7 клапана 5, в результате происходит разгрузка гидроцилиндра. Работа гидроцилиндра на заглубление(опускание) отвала происходит за счет установки золотника распределителя 10 в правую позицию. При этом под воздействием пружины 9 клапан 5 занимает исходное положение. При заглублении отвала в поршневой полости гидроцилиндра давление повышается, одновременно это же давление возникает в пружинной полости клапан 5, следовательно клапан 5 находится в положении заперто надежно. Применение предлагаемого гидроцилиндра обеспечивает повышение надежности гидроцилиндра путем исключения ударных нагрузок, возникающих при жестком упоре поршня на крышку. Кроме того, упрощается конструкция гидроцилиндра за счет снижения количества встроенных элементов в поршень и упрощения конструкции собственно перепускного устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроцилиндр,содержащий перепускное устройство в виде подпружиненного клапана,имеющего выступающий в рабочую полость гидроцилиндра хвостовик, отличающийся тем, что клапан, охватываемый проточкой крышки со стороны бесштоковой полости выполнен золотниковым и снабжен пружиной и отверстием,связанным через клапан ИЛИ с выходами распределителя, а проточка крышки, в свою очередь,связана с одним из выходов распределителя, а другой выход распределителя связан с подводящим каналом крышки со стороны штоковой полости гидроцилиндра.
