Заклепка для разнородных материалов

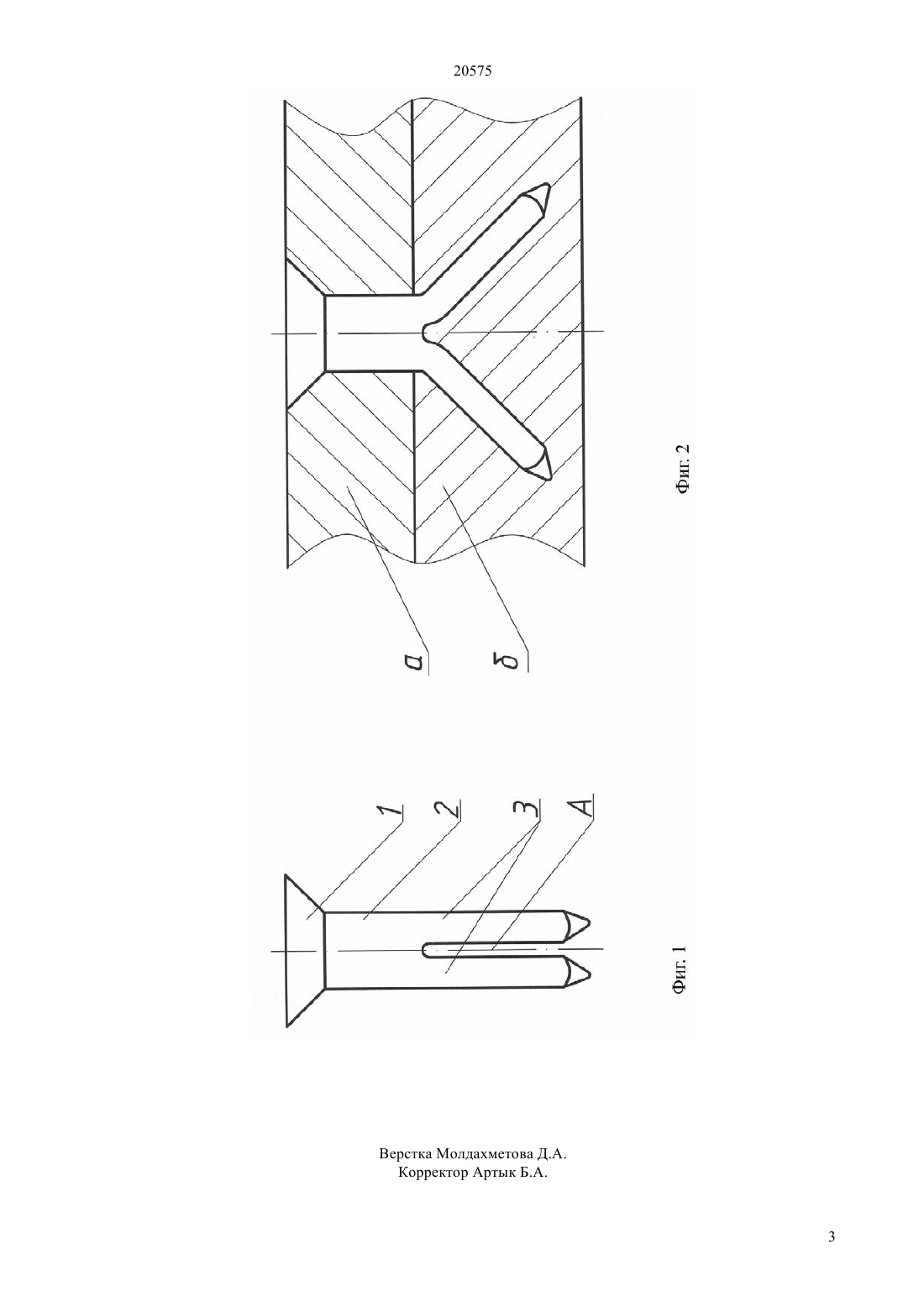

(51) 16 19/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ часть в середине и концевую заостренную часть,состоящую из двух половинок отличающаяся тем,что концевая заостренная часть имеет возможность раздвигаться в разнометаллическом, например,алюминиевом материале в процессе их забивания в полиполярных направлениях в заранее подготовленные отверстия заданного технологического сечения и глубины. Предлагаемое техническое решение позволяет упростить конструкцию крепежного материала и тем самым повысить надежность, а также эффективность крепления неразъемных соединений,например, биметаллических и композиционных материалов друг к другу.(54) ЗАКЛЕПКА ДЛЯ РАЗНОРОДНЫХ МАТЕРИАЛОВ(57) Изобретение относится к области неразъемных соединений в машиностроении, а именно к современным и перспективным средствам крепления разнородных, например, биметаллических или композиционных материалов друг к другу. Заклепка для разнородных материалов,включающая шляпку на тупом конце, стержневую 20575 Изобретение относится к области неразъемных соединений в машиностроении, а именно к современным и перспективным средствам крепления разнородных,например,биметаллических или композиционных материалов друг к другу. Известна конструкция шурупов как крепежная деталь в форме стержня с винтовой нарезкой и заборным конусом для лучшего ввинчивания в мягкий материал, имеющая конусообразную головку с прямой или крестообразной прорезью под отвертку (1. Ануфриев В.И. Справочник конструктора-машиностроителя. В 3-х т. Т. 1.-6 изд. перераб. и доп.-М. Машиностроение, 1982.- с.552-554 2. Машиностроение. Терминологический словарь. М. Машиностроение, 1995.- с.559 3. Шурупы, ГОСТ 1147-80). Недостатком данной конструкции крепежного материала является то, что при применении его в неразъемных соединениях часто имеет место неточность установки, которая приводит к повреждению поверхностей соединяемых деталей. Следующим недостатком является малая площадь винтовых поверхностей, которая легко разрушает соединяемый материал при возникновении вибрации или ином их смещении. Известна конструкция крепежный материал заклепка, состоящая из стержня и закладной головки на одном конце и замыкающей головки на другом,образующейся в процессе клепки. Недостатком данной конструкции является то,что при вибрации или иных знакопеременных смещениях уменьшается надежность крепления разнородных биметаллических или композиционных материалов. Наиболее близким к предложенному техническому решению является крепежный материал шплинт, представляющий собой проволочный стержень согнутый попалам в виде петли вместе изгиба, предназначенный для соединения слабонагруженных частей машин, а также для предотвращения самоотвинчивания гаек (1. Анурьев В. И. Справочник конструктора-машиностроителя. М. Машиностроение, 1982. - с. 595 2. Машиностроение. Терминологический словарь. - М. Машиностроение, 1995. - с. 557 3. Шплинты,ГОСТ 397-79). Недостатком данной конструкции является то,что она служит как стопорная деталь для предупреждения отвинчивания гаек и не является крепежным материалом для крепления двух и более биметаллических или других композиционных материалов. Задачей изобретения является упрощение конструкции крепежного материала и тем самым повышение надежности и эффективности крепления неразъемных соединений, например, разнородных биметаллических или композиционных материалов. Для достижения поставленной цели конструкция крепежного материала выполнена в виде металлического стержня со шляпкой на тупом конце, с прорезью на технологическую длину и расходящимися концами при забивании. Сущность изобретения поясняется чертежом, где изображена конструкция заклепки для разнородных материалов, содержащая шляпку на тупом конце 1,стержневую часть 2 и концевую заостренную часть,состоящую из двух половинок 3 между которыми находится прорезь А с прямыми (фиг.1) и расходящимися концами в процессе забивания ее через материалв материал(фиг.2). Предлагаемые заклепки могут быть использованы для крепления разнородных биметаллических или композиционных материалов. Проведенные предварительные эксперименты с применением заклепок для разнородных материалов показали возможность создания рассматриваемых конструкций в качестве крепежных деталей в машиностроении. ФОРМУЛА ИЗОБРЕТЕНИЯ Заклепка для разнородных материалов, включающая проволочный стержень, заостренную с двух сторон и согнутый пополам с головкой на тупом конце и цельную прочную часть в середине отличающаяся тем, что заостренные концевые части проволочного стержня имеют возможность раздвигаться в разнородном материале в процессе их забивания в заранее подготовленные отверстия заданного технологического сечения и глубины.
