Вибрационная установка

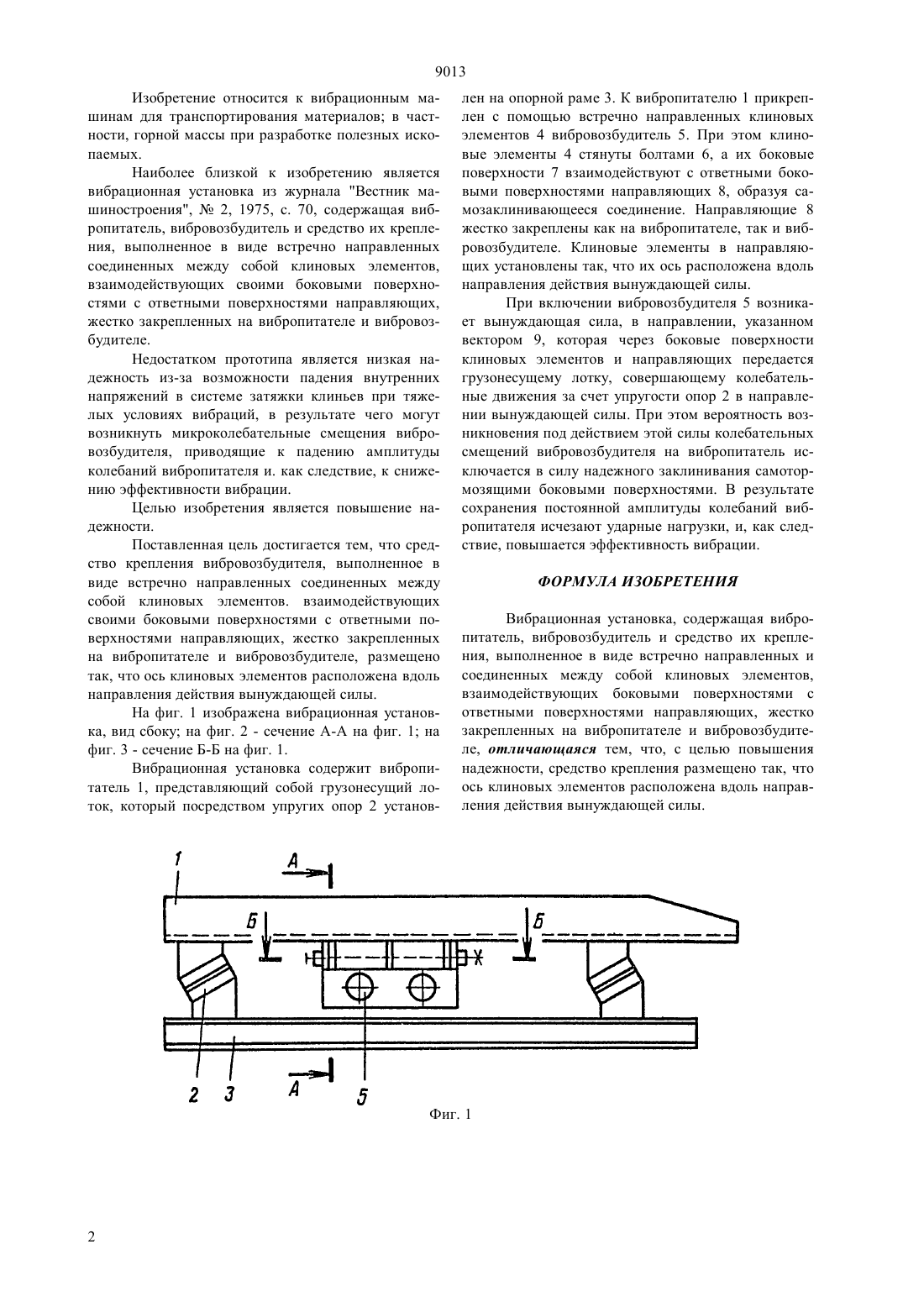

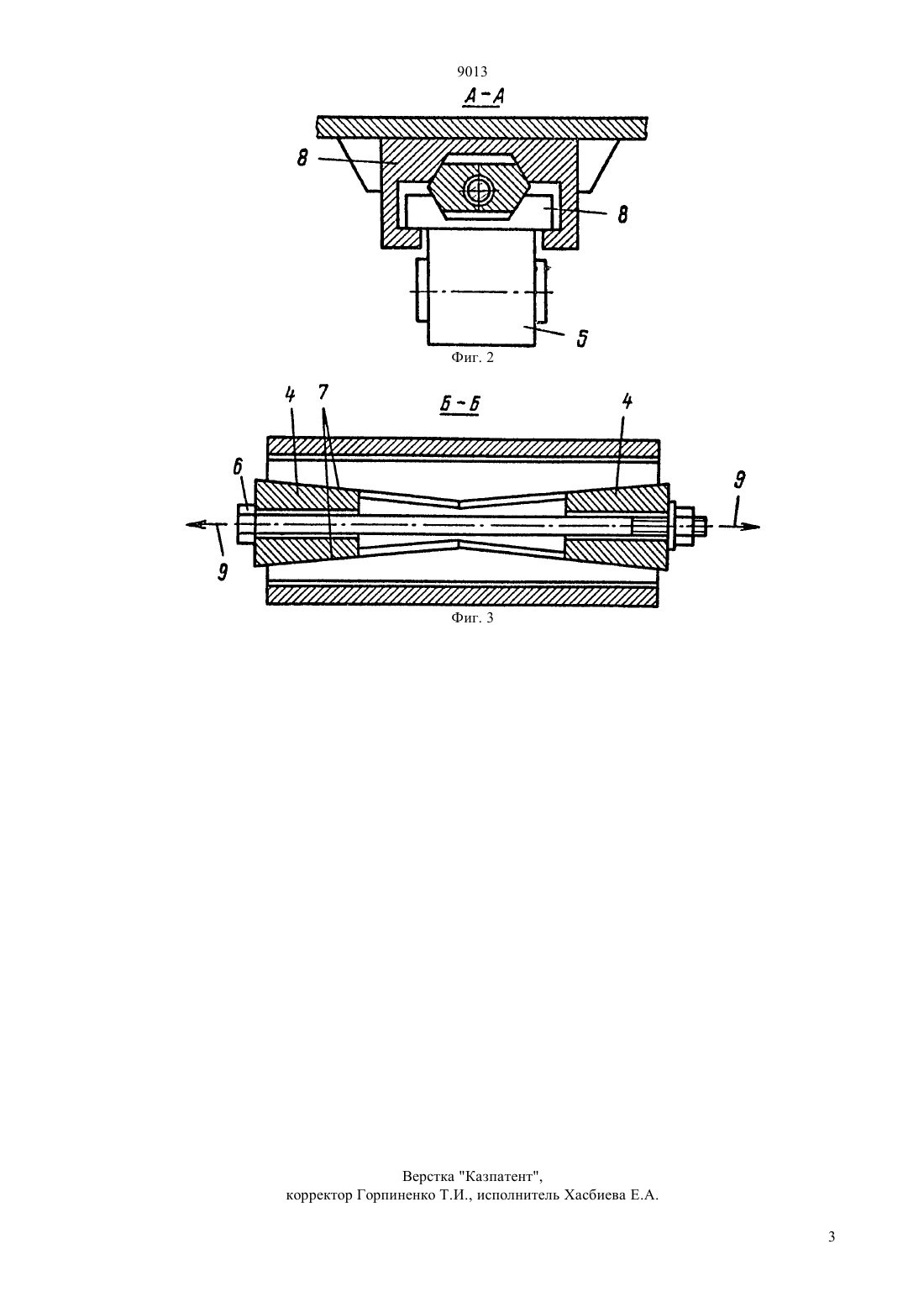

(51)5 65 27/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Кудрявцев Юрий Иванович Сергеев Виктор Евгеньевич Черкасов Геннадий Петрович(73) Дочернее государственное предприятие Восточный научно-исследовательский горнометаллургический институт цветных металлов Республиканского государственного предприятия Национальный центр по комплексной переработке минерального сырья РК(56) Брим Б.В. Новый способ крепления вибровозбудителей//Вестник машиностроения, 1975,2,с. 70(57) Изобретение относится к вибрационным машинам для транспортирования материалов, в частности горной массы, при разработке полезных ископаемых. Целью изобретения является повышение надежности. Вибровозбудитель к вибропитателю крепится с помощью стянутых между собой встречно направленных клиновых элементов, установленных в направляющих так, что ось клиновых элементов расположена вдоль направления действия вынуждающей силы. Клиновые элементы своими боковыми поверхностями совместно с боковыми стенками направляющих образуют самозаклинивающееся соединение. 9013 Изобретение относится к вибрационным машинам для транспортирования материалов в частности, горной массы при разработке полезных ископаемых. Наиболее близкой к изобретению является вибрационная установка из журнала Вестник машиностроения,2, 1975, с. 70, содержащая вибропитатель, вибровозбудитель и средство их крепления, выполненное в виде встречно направленных соединенных между собой клиновых элементов,взаимодействующих своими боковыми поверхностями с ответными поверхностями направляющих,жестко закрепленных на вибропитателе и вибровозбудителе. Недостатком прототипа является низкая надежность из-за возможности падения внутренних напряжений в системе затяжки клиньев при тяжелых условиях вибраций, в результате чего могут возникнуть микроколебательные смещения вибровозбудителя, приводящие к падению амплитуды колебаний вибропитателя и. как следствие, к снижению эффективности вибрации. Целью изобретения является повышение надежности. Поставленная цель достигается тем, что средство крепления вибровозбудителя, выполненное в виде встречно направленных соединенных между собой клиновых элементов. взаимодействующих своими боковыми поверхностями с ответными поверхностями направляющих, жестко закрепленных на вибропитателе и вибровозбудителе, размещено так, что ось клиновых элементов расположена вдоль направления действия вынуждающей силы. На фиг. 1 изображена вибрационная установка, вид сбоку на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг. 1. Вибрационная установка содержит вибропитатель 1, представляющий собой грузонесущий лоток, который посредством упругих опор 2 установ лен на опорной раме 3. К вибропитателю 1 прикреплен с помощью встречно направленных клиновых элементов 4 вибровозбудитель 5. При этом клиновые элементы 4 стянуты болтами 6, а их боковые поверхности 7 взаимодействуют с ответными боковыми поверхностями направляющих 8, образуя самозаклинивающееся соединение. Направляющие 8 жестко закреплены как на вибропитателе, так и вибровозбудителе. Клиновые элементы в направляющих установлены так, что их ось расположена вдоль направления действия вынуждающей силы. При включении вибровозбудителя 5 возникает вынуждающая сила, в направлении, указанном вектором 9, которая через боковые поверхности клиновых элементов и направляющих передается грузонесущему лотку, совершающему колебательные движения за счет упругости опор 2 в направлении вынуждающей силы. При этом вероятность возникновения под действием этой силы колебательных смещений вибровозбудителя на вибропитатель исключается в силу надежного заклинивания самотормозящими боковыми поверхностями. В результате сохранения постоянной амплитуды колебаний вибропитателя исчезают ударные нагрузки, и, как следствие, повышается эффективность вибрации. ФОРМУЛА ИЗОБРЕТЕНИЯ Вибрационная установка, содержащая вибропитатель, вибровозбудитель и средство их крепления, выполненное в виде встречно направленных и соединенных между собой клиновых элементов,взаимодействующих боковыми поверхностями с ответными поверхностями направляющих, жестко закрепленных на вибропитателе и вибровозбудителе, отличающаяся тем, что, с целью повышения надежности, средство крепления размещено так, что ось клиновых элементов расположена вдоль направления действия вынуждающей силы.
