Способ удаления воды с поверхности кабеля и устройство для его осуществления

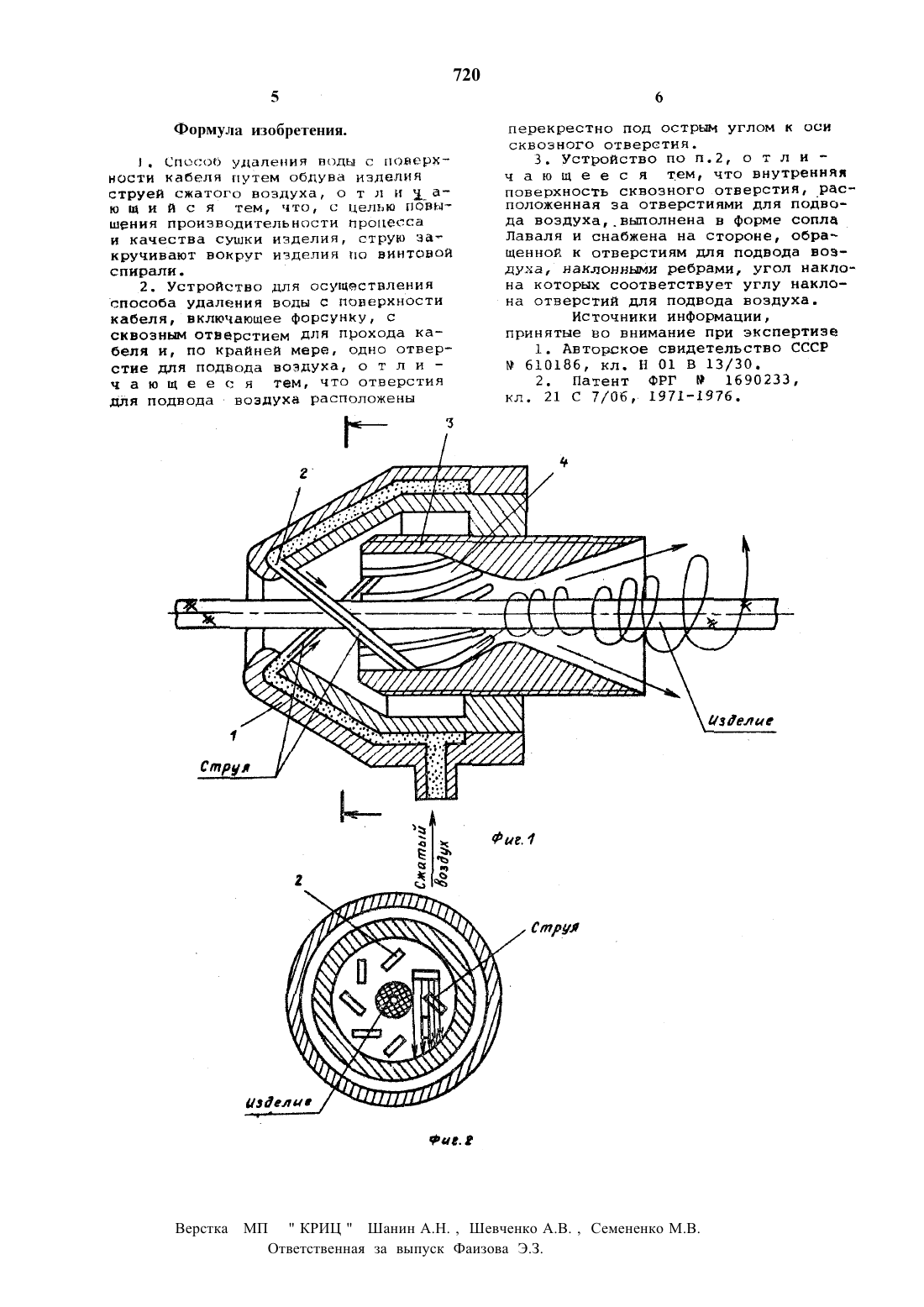

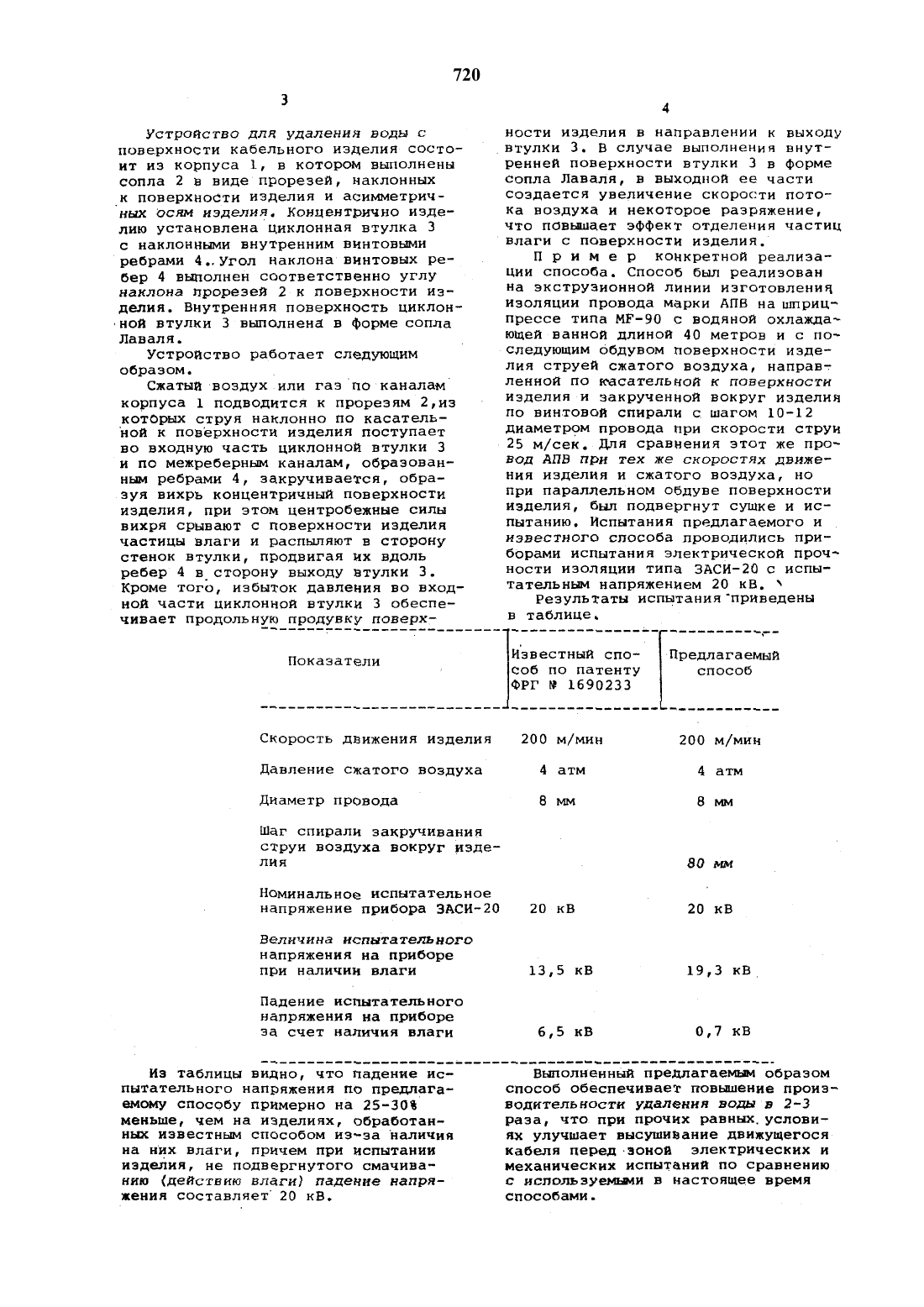

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57)Изобретение относится к кабельной технике, в частности касается операции удаления воды С поверхности кабеля после охлаждающей ванны для проведения последующих электрическихИзвестные способы и устроиства удаления воды с поверхности кабеля содержат обдув струей сжатого возду ха, направленной либо нормально к поверхности изделия, либо под углом к оси изделия в плоскости, проходящен через этуже ось 11.Основным недостатком известным технических решении является недостаточная эффективность съема водяных капель с поверхности изделия, обусловленная уменьшением энергии струи при перпендикулярном направлении к поверхности изделия и под углом к иен, за счет пересечения струя.известно также применение параллельного обдува 2.При этом наблюдается интенсивное затухание струи по мере удаления от сопла за счет микронеровностеи изде лил, сцепления капель с поверхностью изделия и других факторовЦель изобретения производительности пения воды н качества пня.Поставленная цель достигается закручиванием струи сжатого воздуха в зоне обдува вокруг-изделия по винтовои спирали, что создает эффект центробежного отрыва частиц влаги с поверхности изделия, даже из нерове ностеи Формы изделия, при высоком кпд струи за счет исключения пересечения элементарных струи.предметом изобретения является также устройство для осуществления предлагаемого способа, включающее форсунку с выходнн отверстием и соплами, расположенными перекрестие под углом к оси выходного отверстия.Оптимальный результат достигается если внутренняя поверхность выходного отверстия выполнена в форме сопла Лаваля и снабжена на заходнои части наклонными ребрами, угол наклона которых соответствует углу наклона сопел Форсунки.На фиг.1 изображено устроиство в продольном сечении на Фиг.2 показан вид на прорези-сопла в поперечном разрезе.Устройство для удаления воды с поверхности кабельного изделия состоит из корпуса Х, в котором выполнены сопла 2 в виде прорезей, наклонныхК ПОВЕРХНОСТИ ИЗДЕЛИЯ И асимметрич ных осям изделия. концентрично изделию установлена циклонная втулка 3 с наклонными внутренним винтовмиребрами 4 Угол наклона винтовых ре бер 4 выполнен соответственно углу наклона прорезей 2 к поверхности изделия. Внутренняя поверхность циклонЛаваля. Устройство работает следующим образом. . ч Сжатын воздух или газ по каналамкоторых струя наклонно по касательнои к поверхности изделия поступаетво входную часть циклоннои втулки 3 и по межреберным каналам, образованным ребрами 4, закручивается, образуя вихрь концентричныи поверхности изделия, при этом центробежные силы вихря срывают с поверхности изделия частицы влаги и распыляют в сторону стенок втулки, продвигая их вдоль ребер 4 в сторону выходу втулки 3. Кроме того, избыток давления во входной части циклоннои втулки 3 обеспечивает продольную продувку поверхСкорость движения изделия Давление сжатого воздуха Диаметр проводаСТРУН ВОЭДУХВ ВОКРУГ ИЭДЕнапряжение прибора ЗАСИ 20величина испытательного напряжения на приборе при наличии влагиПадение испытателъного напряжения на приборе за счет наличия влагииз таблицы видно, что падение испытательного напряжения по предлагаемому способу примерно на 25-30 меньше, чем на изделиях, обработанным известным способом изза наличия на них влаги, причем при испытании изделия, не подвергнутого смачиванию (действию влаги) падение напряжения составляет 20 кв.ности изделия в направлении к выходу втулки 3. В случае выполнения внутренней поверхности втулки 3 в Форме сопла Лаваля в выходной ее части создается увеличение скорости потока воздуха и некоторое разряжение,что повышает эффект отделения частиц влаги с поверхности изделия.П р и м е р конкретной реализа ции способа. Способ был реализован на экструзноннои линии изготовления изоляции провода марки АПВ на шприцпрессе типа МР 90 с водяной охлаждающей ванной длиной 40 метров и с последующим обдувом поверхности изделия струеп сжатого воздуха, направт ленной по касательной к поверхности изделия и закрученной вокруг изделия по винтовой спирали с шагом 10-12 диаметром провода при скорости струи25 м/сек, для сравнения этот же провод АПВ при тех же скоростях движения изделия и сжатого воздуха, но при параллельном обдуве поверхности изделия, был подвергнут сушке и испытанию. испытания предлагаемого и известного способа проводились приборами испытания злектрическои прочности изоляции типа 3 АСи 20 С испытательным иапряжением 20 кв.Известный спо -Предлагаемый соб по патенту способ ФРГ М 1690233 200 м/мин 200 м/мин 4 атм 4 атм В м 8 мм 80 мм 20 кв 20 кВ 13,5 кВ 19,3 кВ 6,5 кв 0,7 кВВыолненныи предлагаемым образом способ обеспечивает повышение производительности удаления води в 2-3 раза, что при прочих равным.услови ях улучшает высушивание движущегося кабеля перед-зоной электрических И механических испытании по сравнению с используемыми в настоящее время способами.3. Способ удаления воды с поверхности кабеля путем обдува изделияшения производительности процесса н качества сушки изделия, струю зат кручивают вокруг изделия по винтовой спирали. 2. Устройство для осуществленияспособа удаления воды с поверхности кабеля, включающее форсунку, с сквозным отверстием для прохода кабеля и по крайней мере, ОДНО ОТВеР стне для подвода воздуха, о т л и ч а ю щ е е с я тем, что отверстия для подвода воздуха расположеныперекрестно под остры углом к оси сквозного отверстия.ПОВЕРХНОСТЬ СКБОЭНОГО ОТВЕРСТИЯ, расположенная за отверстиями ДЛЯ ПОДВОда воэдухавыполнена В Форме сопла Лаваля и снабжена на стороне, обращенной к отверстиям для подвода воздуха, наклонными ребрами, угол наклона которых соответствует углу наклона отверстий для подвода воздуха. источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 610186, кл. Н 01 В 13/30. 2. патент ФРГ В 1690233, кл. 21 С 7/06, 19711976.Ответственная за выпуск Фаизова Э.З.
