Устройство для изготовления изолированных проводов

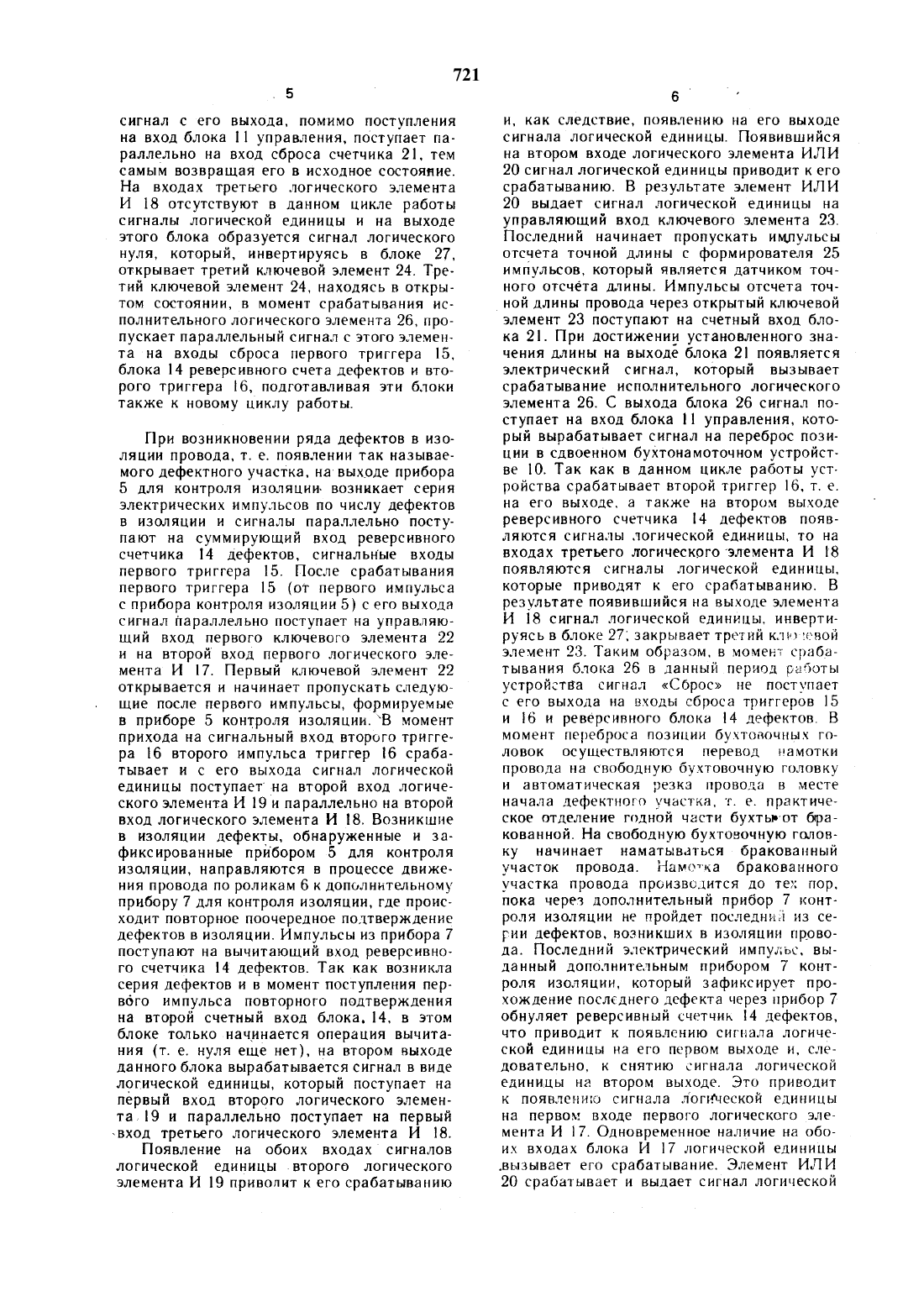

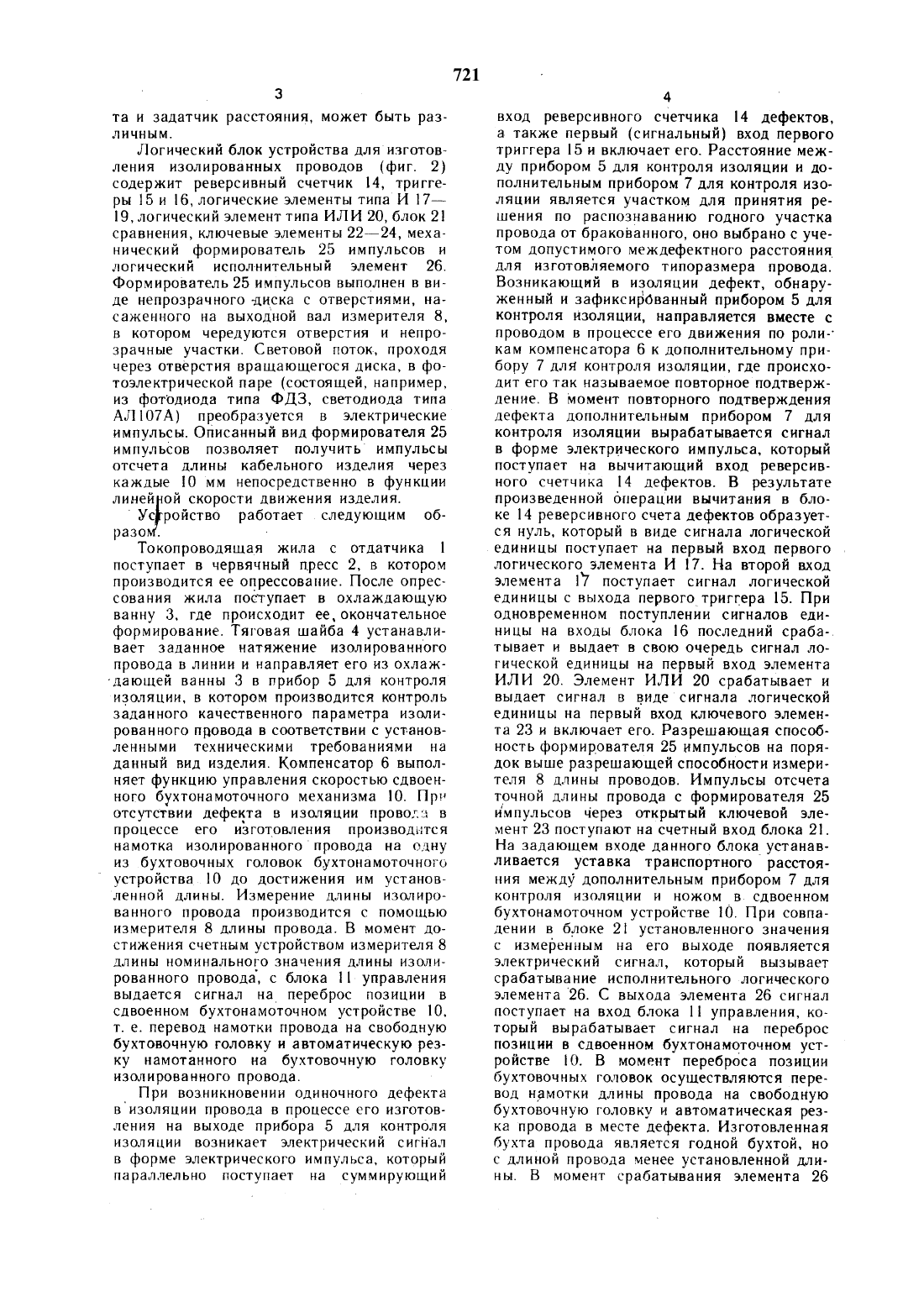

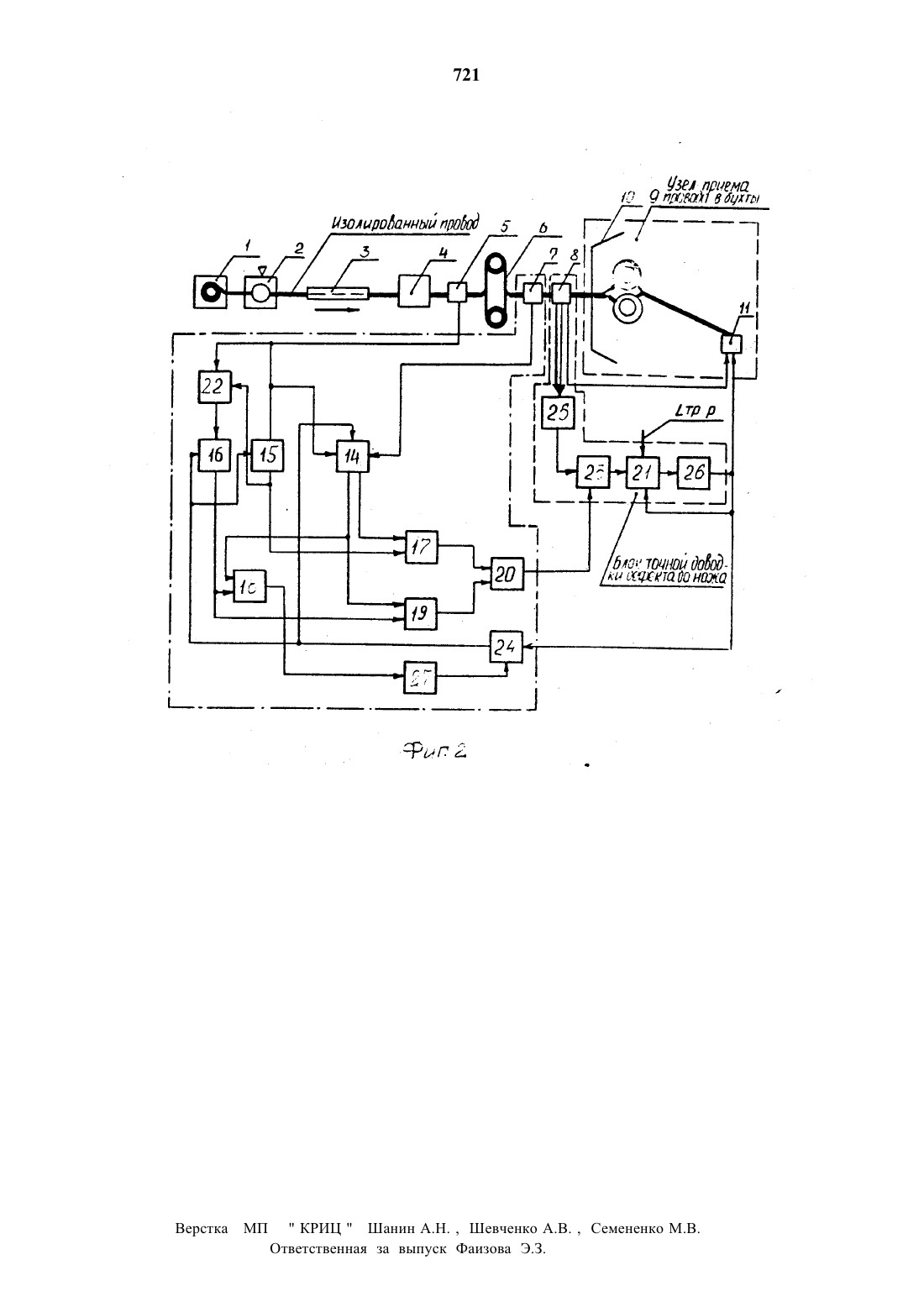

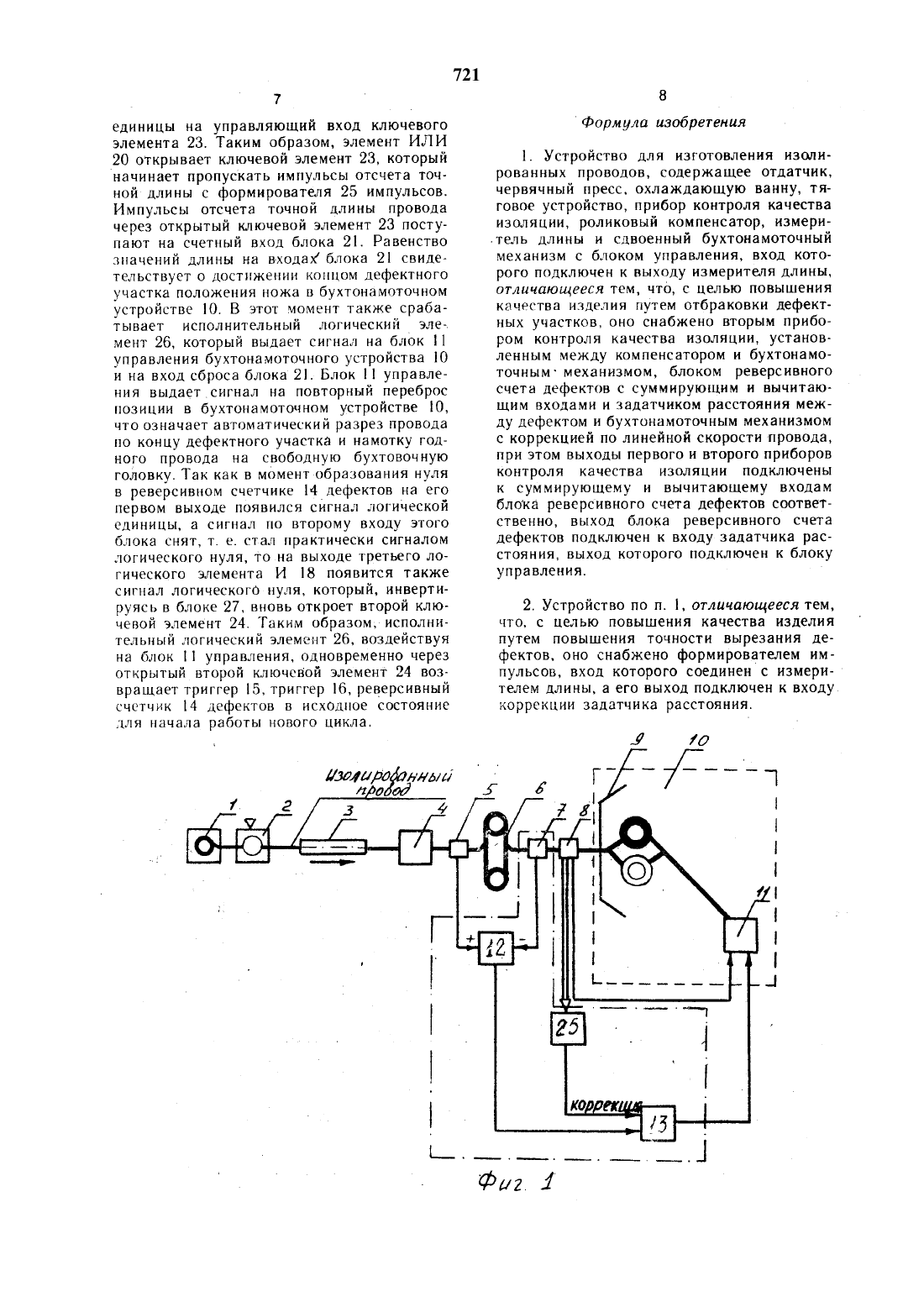

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИЗОЛИРОВАННЫХ ПРОВОДОВ(57) Изобретение относится к электротехнике, в частности к изготовлению кабельных изделий с полимерной изоляцией. Изобретение позволяет повысить качество изделия путем отбраковки дефектных участков. Длядостижения поставленной цели устройство,содержащее отдатчик, червячный пресс,охлаждающую ванну, тяговое устройство. прибор контроля качества изоляции, роликовь 1 й компенсатор, измеритель длины и сдвоенный бухтонамоточный механизм с блоком управления, снабжено дополнительным прибором контроля качества изоляции, бло ком реверсивного счета дефектов и задат чиком расстояния между дефектом и бухтонамоточным механизмом. В электронной схеме анализируются сигналы и порядок их следования с приборов контроля качества изоляции и формируются сигналы для перевода положения бухтонамоточного устройства. 2 ил.Изобретение относится к кабельной технике. в частности к технологии наложения изоляционных оболочек на кабельные изделия посредством экструдирования.Целью изобретения является повышение качества изделия путем отбраковки дефектных участков.На фиг. 1 представлена блок-схема устройства для изготовления изолированных проводов на фиг. 2 логический блок, содержащий блок реверсивного счета и задатчик расстояния.Устройство содержит отдатчик 1, червячный пресс 2, охлаждающую ванну З, тяговую шайбу 4, прибор 5 для контроля изоляции,компенсатор 6 роликового типа, дополнительный прибор 7 для контроля качества изоляции, измеритель 8 длины. узел 9 приема провода в бухты. состоящий из сдвоенного бухтонамоточного механизма 10 с блоком-Н управления. блок 12 реверсивного счета и Задатчик 13 расстояния.Дополнительный прибор 7 контроля качества изоляции установлен между компен сатором 6 и сдвоенным бухтонамоточным механизмом 10. Выход прибора 5 контроля качества изоляции соединен с суммирующнм входом блока 12 реверсивного счета. Выход дополнительного прибора 7 контроля качества изоляции соединен с вь 1 чнтаюЩим входом блока 12 реверсивного счета. Выход блока 12 реверсивного счета соединен с входом 13 задатчика расстояния, выход которого соединен с входом блока 11 управления. На выходе реверсивного счетчика 12 формируется сигнал, включающий задатчик 13 расстояния, в случае его обнуления. а также в случае первой операции логического вычитания после обнуленного состояния. Задатчик 13 расстояния в нужный момент формирует сигнал блоку 11 управления на переключение положения бухтонамоточного устройства 10. Это дает возможность отбраковывать как единичные дефекты, так и дефектные участки изделия.Конструктивное выполнение логического блока, содержащего блок реверсивного сче 121111) (э) 21 (61)Логический блок устройства для изготовления изолированных проводов (фиг. 2) содержит реверсивный счетчик 14, триггеры 15 и 16, логические элементы типа И 17 19, логический элемент типа ИЛИ 20, блок 21 сравнения, ключевые элементы 22-24, механический формирователь 25 импульсов и логический исполнительный элемент 26. Формирователь 25 импульсов выполнен в виде непрозрачного диска с отверстиями, насаженного на выходной вал измерителя 8,в котором чередуются отверстия и непрозрачные участки. Световой поток, проходя через отверстия вращающегося диска, в фотоэлектрической паре (состоящей, например,из фотодиода типа ФД 3, светодиода типа АЛ 107 А) преобразуется в электрические импульсы. Описанный вид формирователя 25 импульсов позволяет получить импульсы отсчета длины кабельного изделия через каждые 10 мм непосредственно в функции линей ой скорости движения изделия.Уройство работает следующим образо . Токопроводящая жила с отдатчика 1 поступает в червячный пресс 2, в котором производится ее опрессовапие. После опрессования жила поступает в охлаждающую ванну З, где происходит ееюкончательное формирование. Тяговая шайба 4 устанавливает заданное натяжение изолированного провода в линии и направляет его из охлаж дающей ванны 3 в прибор 5 для контроляизоляции, в котором производится контроль заданного качественного параметра изолированного провода в соответствии с установленными техническими требованиями на данный вид изделия. Компенсатор 6 выполняет функцию управления скоростью сдвоенного бухтонамоточного механизма 10. При отсутствии дефекта в изоляции провода в процессе его изготовления производится намотка изолированногопровода на одну из бухтовочных головок бухтонамоточного устройства 10 до достижения им установленной длины. Измерение длины изолированного провода производится с помощью измерителя 8 длины провода. В момент достижения счетным устройством измерителя 8 длины номинального значения длины изолированного провода, с блока 11 управления выдается сигнал на, переброс позиции в сдвоенном бухтонамоточном устройстве 10,т. е. перевод намотки провода на свободную бухтовочную головку и автоматическую резку намотанного на бухтовочную головку изолированного провода. При возникновении одиночного дефекта визоляции провода в процессе его изготовления на выходе прибора 5 для контроля изоляции возникает электрический сигнал в форме электрического импульса, который параллельно поступает на суммирующийвход реверсивного счетчика 14 дефектов,а также первый (сигнальный) вход первого триггера 15 и включает его. Расстояние между прибором 5 для контроля изоляции и дополнительным прибором 7 для контроля изоляции является участком для принятия решения по распознаванию годного участка провода от бракованного, оно выбрано с учетом допустимого междефектного расстояния,для изготовляемого типоразмера провода. Возникающий в изоляции дефект, обнаруженнь 1 й и зафиксированный прибором 5 для контроля изоляции, направляется вместе с проводом в процессе его движения по ролиг кам компенсатора 6 к дополнительному прибору 7 для контроля изоляции, где происходит его так называемое повторное подтверждение. В момент повторного подтверждения дефекта дополнительным прибором 7 для контроля изоляции вырабатывается сигнал в форме электрического импульса, который поступает на вычитающий вход реверсивного счетчика 14 дефектов. В результате произведенной операции вычитания в блоке 14 реверсивного счета дефектов образуется нуль, который в виде сигнала логической единицы поступает на первый вход первого логического элемента И 17. На второй вход элемента 17 поступает сигнал логической единицы с выхода первоготриггера 15. При одновременном поступлении сигналов единицы на входы блока 16 последний сраба-. тывает и выдает в свою очередь сигнал логической единицы на первый вход элемента ИЛИ 20. Элемент ИЛИ 20 срабатывает и выдает сигнал в виде сигнала логической единицы на первый вход ключевого элемента 23 и включает его. Разрешающая способность формирователя 25 импульсов на порядок выше разрешающей способности измерителя 8 длины проводов. Импульсы отсчета точной длины провода с формирователя 25 импульсов через открытый ключевой элемент 23 поступают на счетный вход блока 21. На задаюшем входе данного блока устанавливается уставка транспортного расстояния между дополнительным прибором 7 для контроля изоляции и нож 0 мв сдвоенном бухтонамоточном устройстве 10. При совпадении в блоке 21 установленного значения с измеренным на его выходе появляется электрический сигнал, который вызывает срабатывание исполнительного логического элемента 126. С выхода элемента 26 сигнал поступает на вход блока 11 управления, который вырабатывает сигнал на переброс позиции в сдвоенном бухтонамоточном устройстве 10. В момент переброса позиции бухтовочных головок осуществляются перевод намотки длины провода на свободную бухтовочную головку и автоматическая резка провода в месте дефекта, Изготовленная бухта провода является годной бухтой, но с длиной провода менее установленной длины. В момент срабатывания элемента 26сигнал с его выхода, помимо поступления на вход блока 11 управления, поступает параллельно на вход сброса счетчика 21, тем самым возвращая его в исходное состояние. На входах третьего логического элемента И 18 отсутствуют в данном цикле работы сигналы логическои единицы и на выходе этого блока образуется сигнал логического нуля, который, инвертируясь в блоке 27,открывает третий ключевой элемент 24. Третий ключевой элемент 24, находясь в открытом состоянии, в момент срабатывания исполнительного логического элемента 26, пропускает параллельныи сигнал с этого элемента на входы сброса первого триггера 15,блока 14 реверсивного счета дефектов и второго триггера 16, подготавливая эти блоки также к новому циклу работы.При возникновении ряда дефектов в изоляцин провода, т. е. появлении так называемого дефектного участка. на выходе прибора 5 для контроля изоляции- возникает серия электрических импульсов по числу дефектов в изоляции и сигналы параллельно поступают на суммирующий вход реверсивного счетчика 14 дефектов, сигнальные входы первого триггера 15. После срабатывания первого триггера 15 (от первого импульса с прибора контроля изоляции 5) с его выхода сигнал параллельно поступает на управляющий вход первого ключевого элемента 22 и на второй вход первого логического элемента И 17. Первый ключевой элемент 22 открывается и начинает пропускать следующие после первого импульсы, формируемые в приборе 5 контроля изоляции. В момент прихода на сигнальный вход второго триггера 16 второго импульса триггер 16 срабатывает и с его выхода сигнал логической единицы поступает на второй вход логического элемента И 19 и параллельно на второй вход логического элемента И 18. Возникшие в изоляции дефекты, обнаруженные и зафиксированные прибором 5 для контроля изоляции, направляются в процессе движения провода по роликам 6 к дополнительному прибору 7 для контроля изоляции, где происходит повторное поочередное подтверждение дефектов в изоляции. Импульсы из прибора 7 поступают на вычитающий вход реверсивного счетчика 14 дефектов. Так как возникла серия дефектов и в момент поступления первого импульса повторного подтверждения на второй счетный вход блока. 14, в этом блоке только начинается операция вычитания (т. е. нуля еще нет), на втором выходе данного блока вырабатывается сигнал в виде логической единицы, который поступает на первый вход второго логического элемента 19 и параллельно поступает на первыйВХОД ТРСТЬГО ЛОГИЧЕСКОГО ЭЛСМЕНТЗ И 18.Появление на обоих входах сигналов логической единицы второго логического элемента И 19 приводит к его срабатыванию6 л и, как следствие, появлению на его выходе сигнала логической единицы. Появившийся на втором входе логического элемента ИЛИ 20 сигнал логической единицы приводит к его срабатыванию. В результате элемент ИЛИ 20 выдает сигнал логической единицы на управляющий вход ключевого элемента 23. Последний начинает пропускать импульсы отсчета точной длины с формирователя 25 импульсов, который является датчиком точного отсчета длины. Импульсы отсчета точной длины провода через открытый ключевой элемент 23 поступают на счетный вход блока 21. При достижении установленного значения длины на выходе блока 21 появляется электрический сигнал, который вызывает срабатывание исполнительного логического элемента 26. С выхода блока 26 сигнал поступает на вход блока 11 управления, который вырабатывает сигнал на переброс позиции в сдвоенном бухтонамоточном устройстве 10. Так как в данном цикле работы устройства срабатывает второй триггер 16, т. е. на его выходе. а также на втором выходе реверсивного счетчика 14 дефектов появляются сигналы логической единицы, то на входах третьего логического элемента И 18 появляются сигналы логической единицы,которые приводят к его срабатыванию. В результате появившийся на выходе элемента И 18 сигнал логической единицы. инвертируясь в блоке 27 закрывает третий или твой элемент 23. Таким образом, в момент срабатывания блока 26 в данный период работы устройства сигнал Сброс не поступает с его выхода на входы сброса триггеров 15 и 16 и реверсивного блока 14 дефектов. В момент переброса позиции бухтопочных головок осуществляются перевод намотки провода на свободную бухтовочную головку и автоматическая резка провода в месте начала дефектного участка, т. е. практическое отделение годной части бухтыъ-от бракованной. На свободную бухтовочную головку начинает наматываться бракованный участок провода. Намотка бракованного участка провода производится до тех пор,пока через дополнительный прибор 7 контроля изоляции не пройдет последний из серии дефектов, возникших в изоляции провода. Последний электрический импульс, выданный дополнительным прибором 7 контроля изоляции, который зафиксирует прохождение последнего дефекта через прибор 7 обнуляет реверсивный счетчик 14 дефектов,что приводит к появлению сигнала логической единицы на его первом выходе и, следовательно. к снятию сигнала логической единицы на втором выходе. Это приводит к появлению сигнала логической единицы на первом входе первого логического элемента И 17. Одновременное наличие на обоих входах блока И 17 логической единицы вызывает его срабатывание. Элемент ИЛИ 20 срабатывает и выдает сигнал логическойединицы на управляющий вход ключевого элемента 23. Таким образом, элемент ИЛИ 20 открывает ключевой элемент 23, который начинает пропускать импульсы отсчета точной длины с формирователя 25 импульсов. Импульсы отсчета точной длины провода через открытый ключевой элемент 23 поступают на счетный вход блока 21. Равенство значений длины на входах блока 21 свидетельствует о достижении концом дефектного участка положения ножа в бухтонамоточном устройстве 10. В этот момент также срабатывает исполнительный логический элемент 26, который выдает сигнал на блок 11 управления бухтонамоточного устройства 10 и на вход сброса блока 21. Блок 11 управления выдает сигнал на повторный переброс позиции в бухтонамоточном устройстве 10,что означает автоматический разрез провода но концу дефектного участка и намотку годного провода на свободную бухтовочную головку. Так как в момент -образования нуля в реверсивном счетчике 14 дефектов на его первом выходе появился сигнал логическои единицы, а сигнал по второму входу этого блока снят, т. е. стал практически сигналом логического нуля, то на выходе третьего логического элемента И 18 появится также сигнал логического нуля, который, инвертируясь в блоке 27, вновь откроет второй ключевой элемент 24. Таким образом. исполнительный логический элемент 26, воздействуя на блок 11 управления, одновременно через открьггый второй ключевой элемент 24 возвращает триггер 15, триггер 16, реверсивный счетчик 14 дефектов в исходное состояние для начала работы нового цикла.1. Устройство для изготовления изолированных проводов, содержащее отдатчик,червячный пресс. охлаждающую ванну, тяговое устройство, прибор контроля качества изоляции, роликовый компенсатор, измери тель длины и сдвоенный бухтонамоточныймеханизм с блоком управления, вход которого подключен к выходу измерителя длины,отличающееся тем, что, с целью повышения качества изделия путем отбраковки дефектных участков, оно снабжено вторым прибором контроля качества изоляции, установленным между компенсатором и бухтонамоточным механизмом, блоком реверсивного счета дефектов с суммирующим и вычитаюшим входами и задатчиком расстояния между дефектом и бухтонамоточным механизмом с коррекцией по линейной скорости провода,при этом выходы первого и второго приборов контроля качества изоляции подключены к суммирующему и вычитающему входам блока реверсивного счета дефектов соответственно, выход блока реверсивного счета дефектов подключен к входу задатчика расстояния, выход которого подключен к блоку управления.2. Устройство по п. 1, отличающееся тем,что, с целью повышения качества изделия путем повышения точности вырезания дефектов, оно снабжено формирователем импульсов, вход которого соединен с измерителем длины, а его выход подключен к входу коррекции задатчика расстояния.
