Ошиновка алюминиевого электролизера

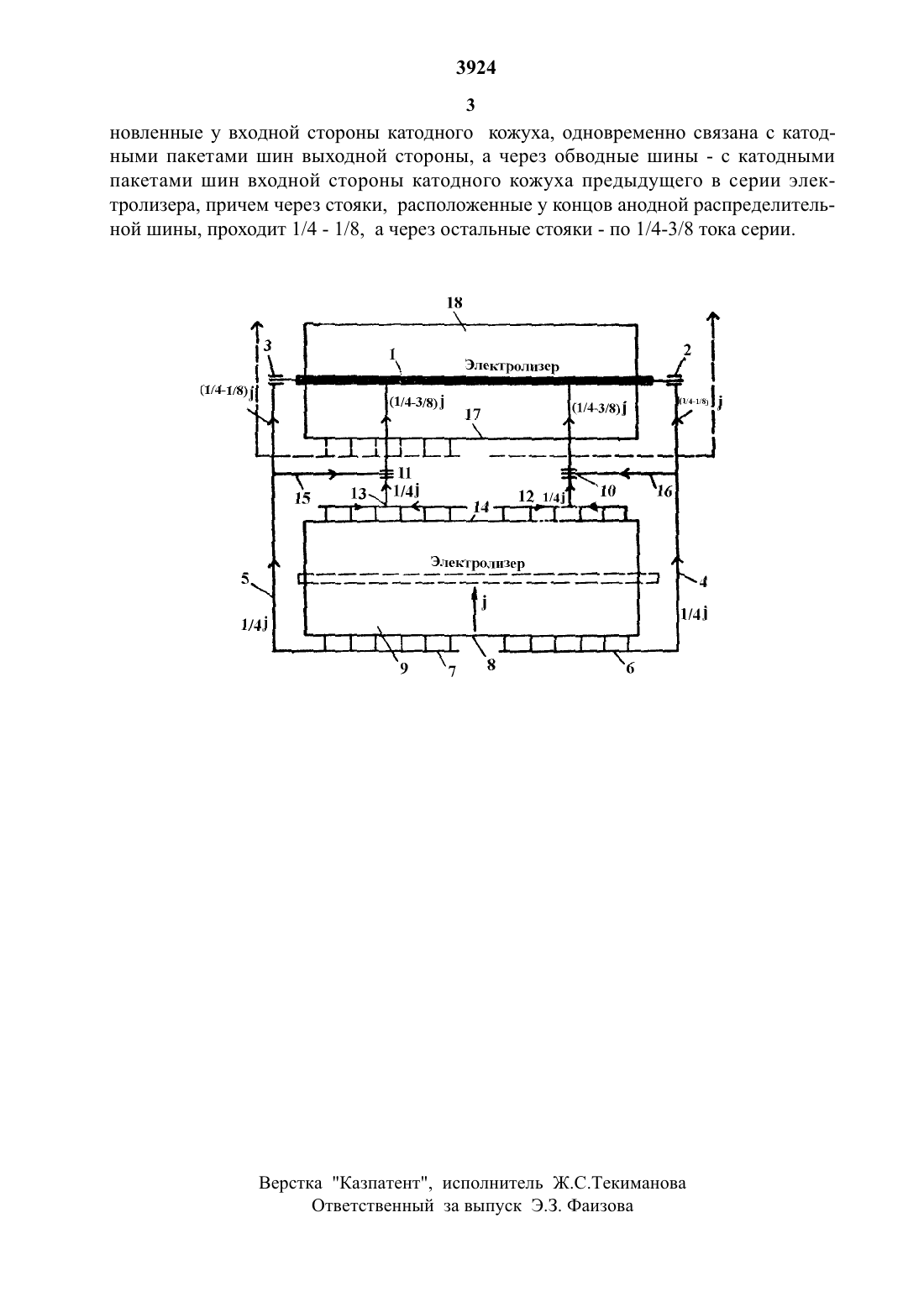

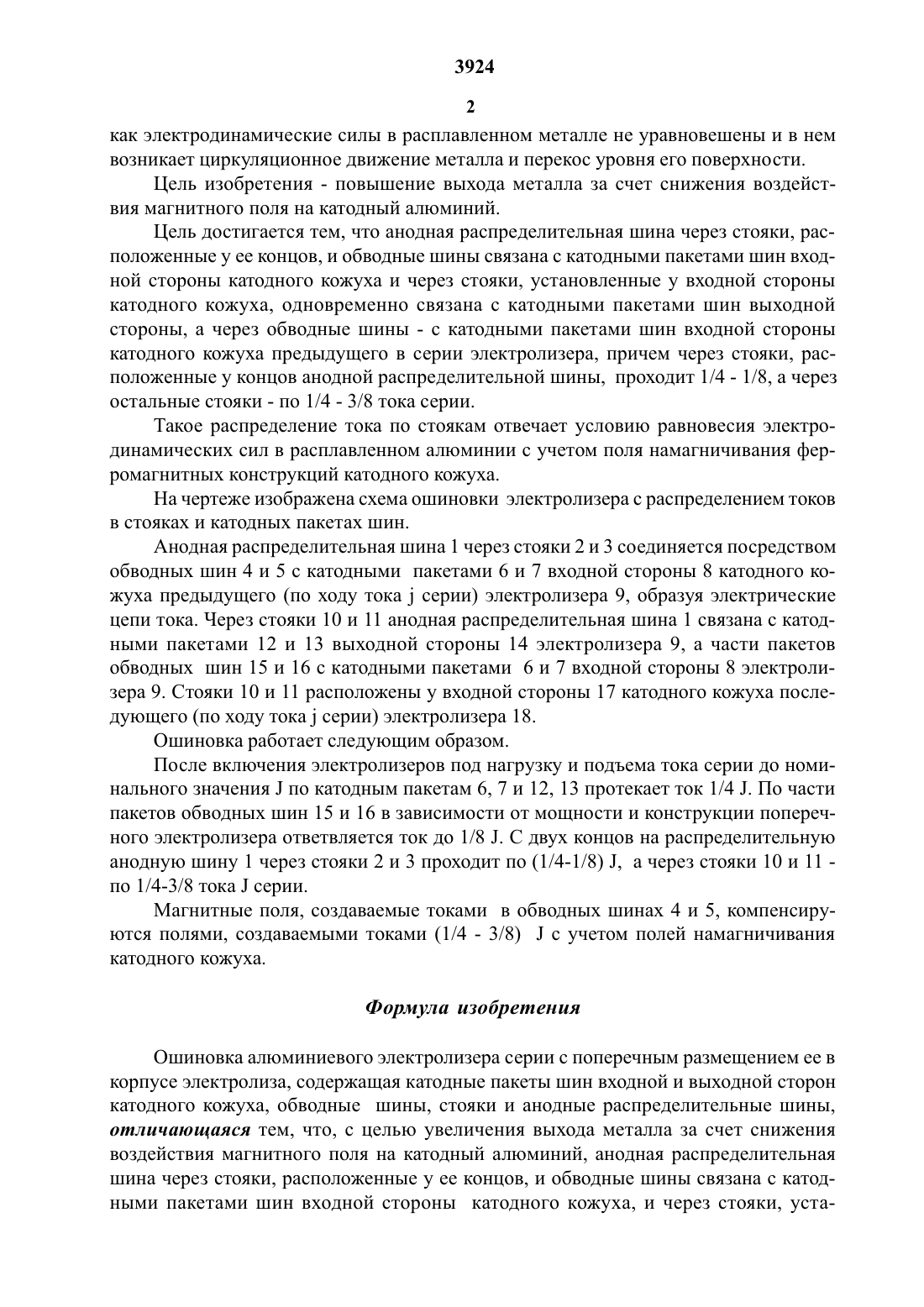

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН2. Авторское свидетельство СССР Не 434145, кл. С 25 С 3/16, 1973.Изобретение относится к производству алюминия методом электролиза расплавленных криолитовых солей, преимущественно в электролизерах с поперечным расположением их в корпусе электролиза.Известна ошиновка алюминиевого электролизера, расположенного поперечно в корпусе электролиза, у которого анодные распределительные Шины соединены четырьмя стояками, размещенными вдоль входной стороны катодного кожуха, с катодными пакетами Шин входной и выходной сторон катодного кожуха, причем через каждый стояк протекает 1/4 тока серии 1.Известна также ошиновка электролизера, расположенного поперечно в корпусе электролиза, в которой анодные распределительные Шины соединены по концам с четырьмя стояками, а в середине - с одним стояком, установленным у входной стороны катодного кожуха. К нему подводится 1/2 тока серии, а к каждому из четь 1 рех стояков - по 1/8 2.Недостатком этих ошиновок является то, что распределение тока по стоякам не учитывает влияния намагниченных ферромагнитных конструкций катодного кожуха на распределение магнитного поля и электродинамических сил в расплавленном катодном алюминии. Это приводит к снижению выхода металла по энергии, таккак электродинамические силы в расплавленном металле не уравновешены И в нем возникает циркуляционное движение металла И перекос уровня его поверхности.Цель изобретения - повышение выхода металла за счет снижения воздействия магнитного поля на катодный алюминий.Цель достигается тем, что анодная распределительная шина через стояки, расположенные у ее концов, и обводные Шины связана с катодными пакетами шин входной стороны катодного кожуха и через стояки, установленные у входной стороны катодного кожуха, одновременно связана с катодными пакетами шин выходной стороны, а через обводные шины - с катодными пакетами шин входной стороны катодного кожуха предыдущего в серии электролизера, причем через стояки, расположенные у концов анодной распределительной шины, проходит 1/4 - 1/ 8, а через остальные стояки - по 1/4 - 3/ 8 тока серии.Такое распределение тока по стоякам отвечает условию равновесия электродинамических сил в расплавленном алюминии с учетом поля намагничивания ферромагнитных конструкций катодного кожуха.На чертеже изображена схема ошиновки электролизера с распределением токов в стояках и катодных пакетах шин.Анодная распределительная шина 1 через стояки 2 и 3 соединяется по средством обводных шин 4 и 5 с катодными пакетами 6 и 7 входной стороны 8 катодного кожуха предыдущего (по ходу тока 3 серии) электролизера 9, образуя электрические цепи тока. Через стояки 10 и 11 анодная распределительная шина 1 связана с катодными пакетами 12 и 13 выходной стороны 14 электролизера 9, а части пакетов обводных шин 15 и 16 с катодными пакетами 6 и 7 входной стороны 8 электролизера 9. Стояки 10 и 11 расположены у входной стороны 17 катодного кожуха последующего (по ходу тока 3 серии) электролизера 18.Ошиновка работает следующим образом.После включения электролизеров под нагрузку и подъема тока серии до номинального значения 1 по катодным пакетам 6, 7 и 12, 13 протекает ток 1/4 1. По части пакетов обводных шин 15 и 16 в зависимости от мощности и конструкции поперечного электролизера ответвляется ток до 1/ 8 1. С двух концов на распределительную анодную шину 1 через стояки 2 и 3 проходит по (1/4-1/8) 1, а через стояки 10 и 11 по 1/4-3/8 тока 1 серии.Магнитные поля, создаваемые токами в обводных шинах 4 и 5, компенсируются полями, создаваемыми токами (1/4 - 3/8) 1 с учетом полей намагничивания катодного кожуха.Ошиновка алюминиевого электролизера серии С ПОПСРСЧНЬТМ размещением ее В корпусе электролиза, содержащая КЗТОДНЬТС ПЗКСТЬТ ШИН ВХОДНОЙ И ВЫХОДНОЙ СТОрОН катодного кожуха, ООВОДНЬТС ШИНЫ, СТОЯКИ И ЗНОДНЬТС РЗСПРСДСЛИТСЛЬНЪТС ШИНЫ,отличающаяся ТСМ, ЧТО, С ЦСЛЬЮ УВСЛИЧСНИЯ ВЬТХОДЗ металла за СЧСТ СНИЖСНИЯ ВОЗДСЙСТВИЯ магнитного ПОЛЯ на КЗТОДНЬТЙ алюминий, анодная РЗСПРСДСЛИТСЛЬНЗЯ шина через СТОЯКИ, РЗСПОЛОЖСННЬТС у ее КОНЦОВ, И ООВОДНЬТС ШИНЫ связана С катодНЫМИ ПЗКСТЗМИ ШИН ВХОДНОЙ СТОрОНЫ катодного кожуха, И через СТОЯКИ, уста 3924новленнЬ 1 е у входной стороны катодного кожуха, одновременно связана с катодными пакетами Шин выходной стороны, а через обводные ШИНЫ - с катодными пакетами ШИН входной стороны катодного кожуха предыдущего в серии электролизера, причем через стояки, расположенные у концов анодной распределительной Шины, проходит 1/4 - 1/8, а Через осталЬные стояки - по 1/4-3/8 тока серии.Верстка Казпатент, исполнитель Ж.С.Текиманова Ответственный за выпуск 3.3. Фаизова
