Рулевой механизм с прогрессивной характеристикой

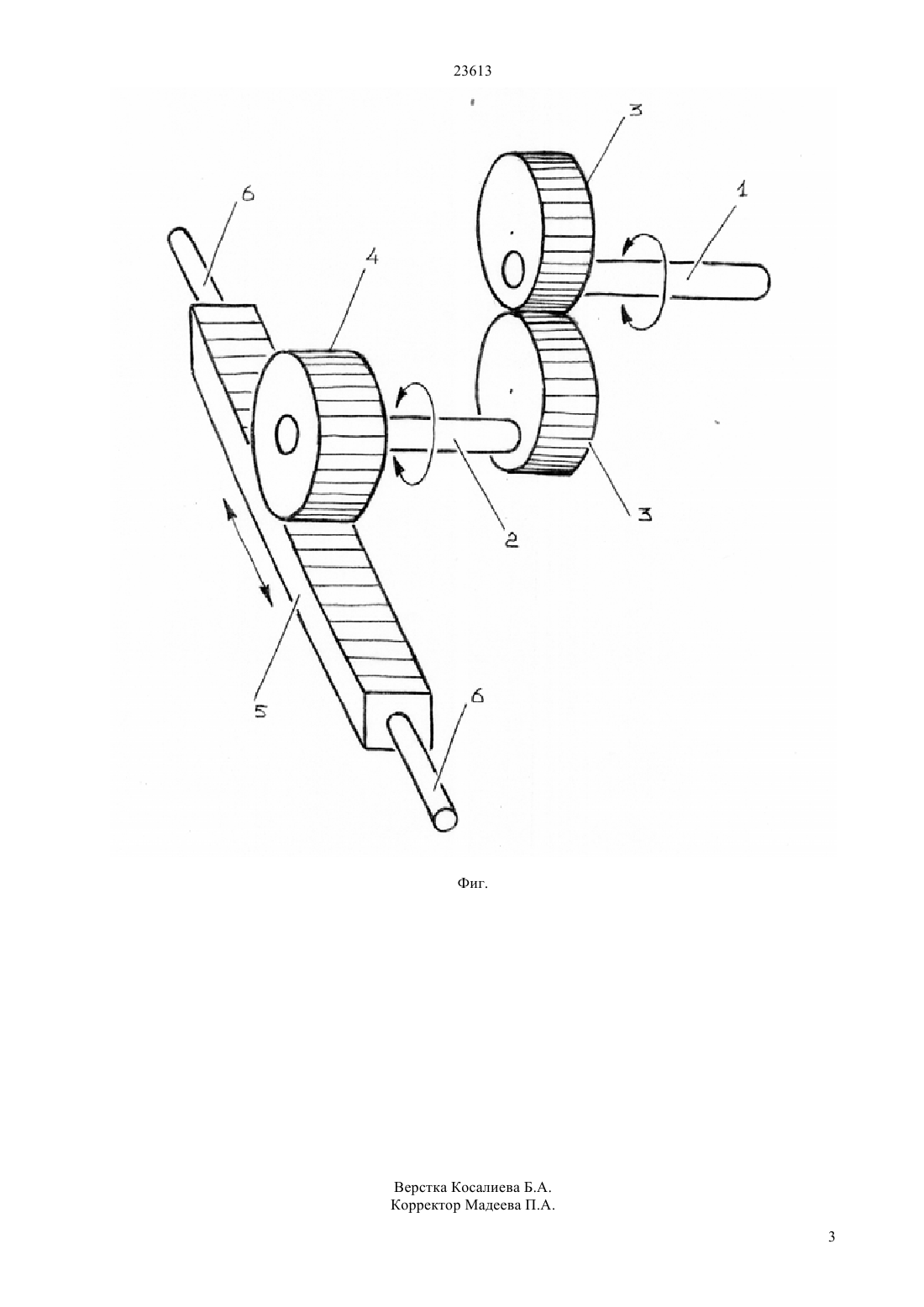

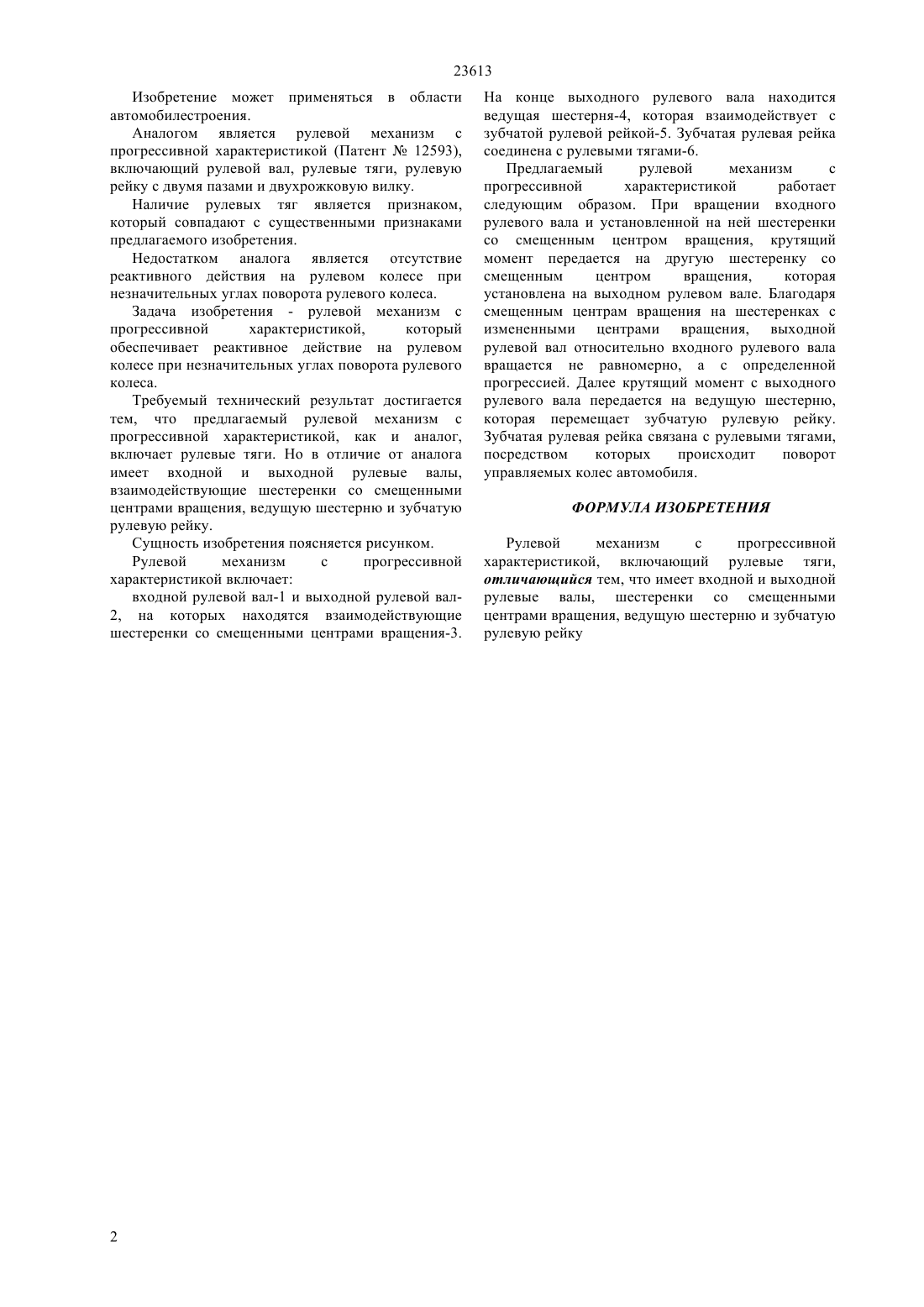

(51) 62 3/00 (2009.01) 62 3/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Техническим результатом является обеспечение наличия реактивного действия на рулевом колесе при незначительных углах поворота рулевого колеса. Требуемый технический результат достигается тем, что предлагаемый рулевой механизм с прогрессивной характеристикой включает рулевые тяги, входной и выходной рулевые валы,шестеренки со смещенными центрами вращения,ведущую шестерню и зубчатую рулевую рейку.(57) Изобретение может применяться в области автомобилестроения. 23613 Изобретение может применяться в области автомобилестроения. Аналогом является рулевой механизм с прогрессивной характеристикой (Патент 12593),включающий рулевой вал, рулевые тяги, рулевую рейку с двумя пазами и двухрожковую вилку. Наличие рулевых тяг является признаком,который совпадают с существенными признаками предлагаемого изобретения. Недостатком аналога является отсутствие реактивного действия на рулевом колесе при незначительных углах поворота рулевого колеса. Задача изобретения - рулевой механизм с прогрессивной характеристикой,который обеспечивает реактивное действие на рулевом колесе при незначительных углах поворота рулевого колеса. Требуемый технический результат достигается тем, что предлагаемый рулевой механизм с прогрессивной характеристикой, как и аналог,включает рулевые тяги. Но в отличие от аналога имеет входной и выходной рулевые валы,взаимодействующие шестеренки со смещенными центрами вращения, ведущую шестерню и зубчатую рулевую рейку. Сущность изобретения поясняется рисунком. Рулевой механизм с прогрессивной характеристикой включает входной рулевой вал-1 и выходной рулевой вал 2, на которых находятся взаимодействующие шестеренки со смещенными центрами вращения-3. На конце выходного рулевого вала находится ведущая шестерня-4, которая взаимодействует с зубчатой рулевой рейкой-5. Зубчатая рулевая рейка соединена с рулевыми тягами-6. Предлагаемый рулевой механизм с прогрессивной характеристикой работает следующим образом. При вращении входного рулевого вала и установленной на ней шестеренки со смещенным центром вращения, крутящий момент передается на другую шестеренку со смещенным центром вращения,которая установлена на выходном рулевом вале. Благодаря смещенным центрам вращения на шестеренках с измененными центрами вращения, выходной рулевой вал относительно входного рулевого вала вращается не равномерно, а с определенной прогрессией. Далее крутящий момент с выходного рулевого вала передается на ведущую шестерню,которая перемещает зубчатую рулевую рейку. Зубчатая рулевая рейка связана с рулевыми тягами,посредством которых происходит поворот управляемых колес автомобиля. ФОРМУЛА ИЗОБРЕТЕНИЯ Рулевой механизм с прогрессивной характеристикой, включающий рулевые тяги,отличающийся тем, что имеет входной и выходной рулевые валы, шестеренки со смещенными центрами вращения, ведущую шестерню и зубчатую рулевую рейку
