Ингибитор коррозии металлов для сероводородсодержащих водных сред

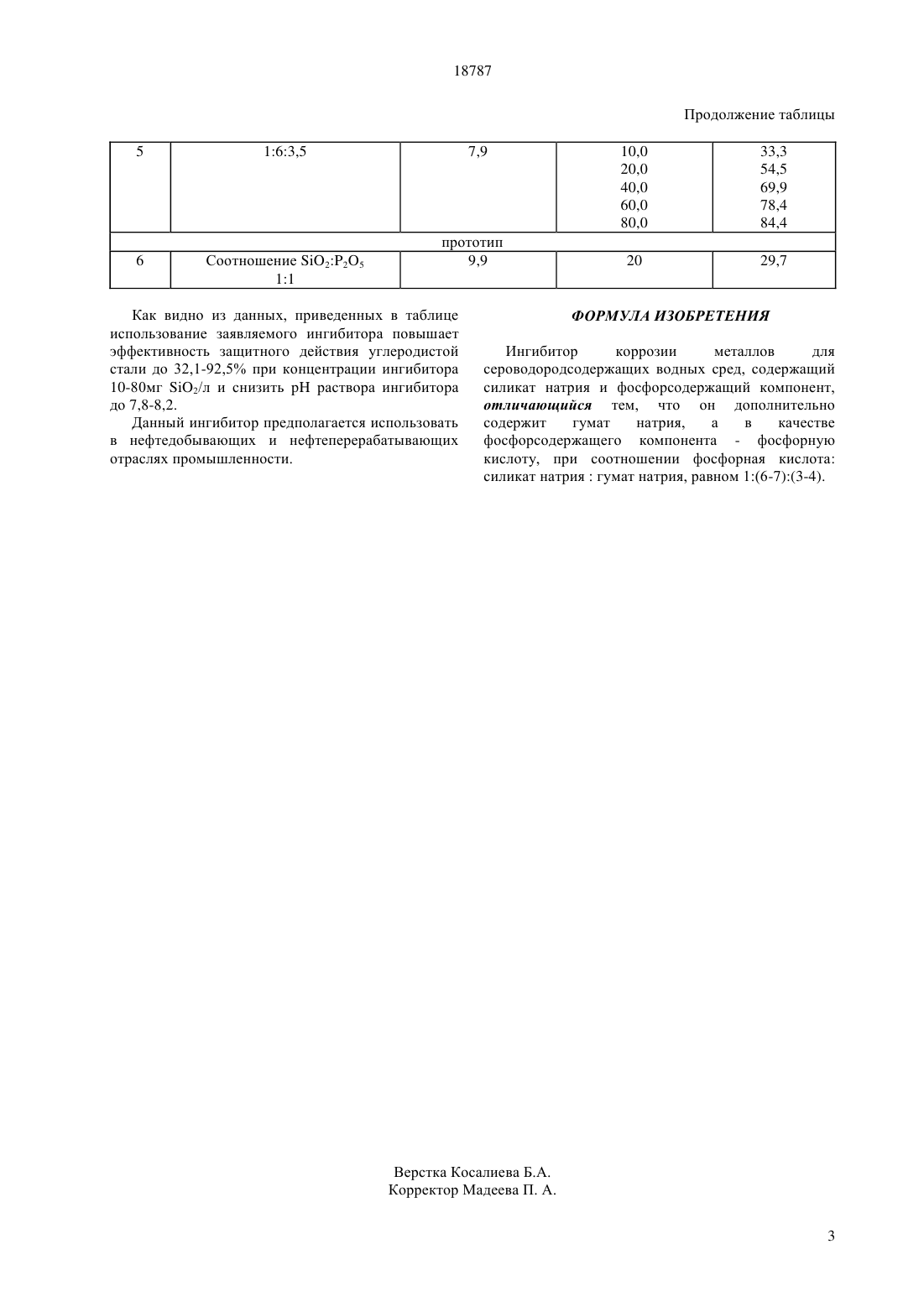

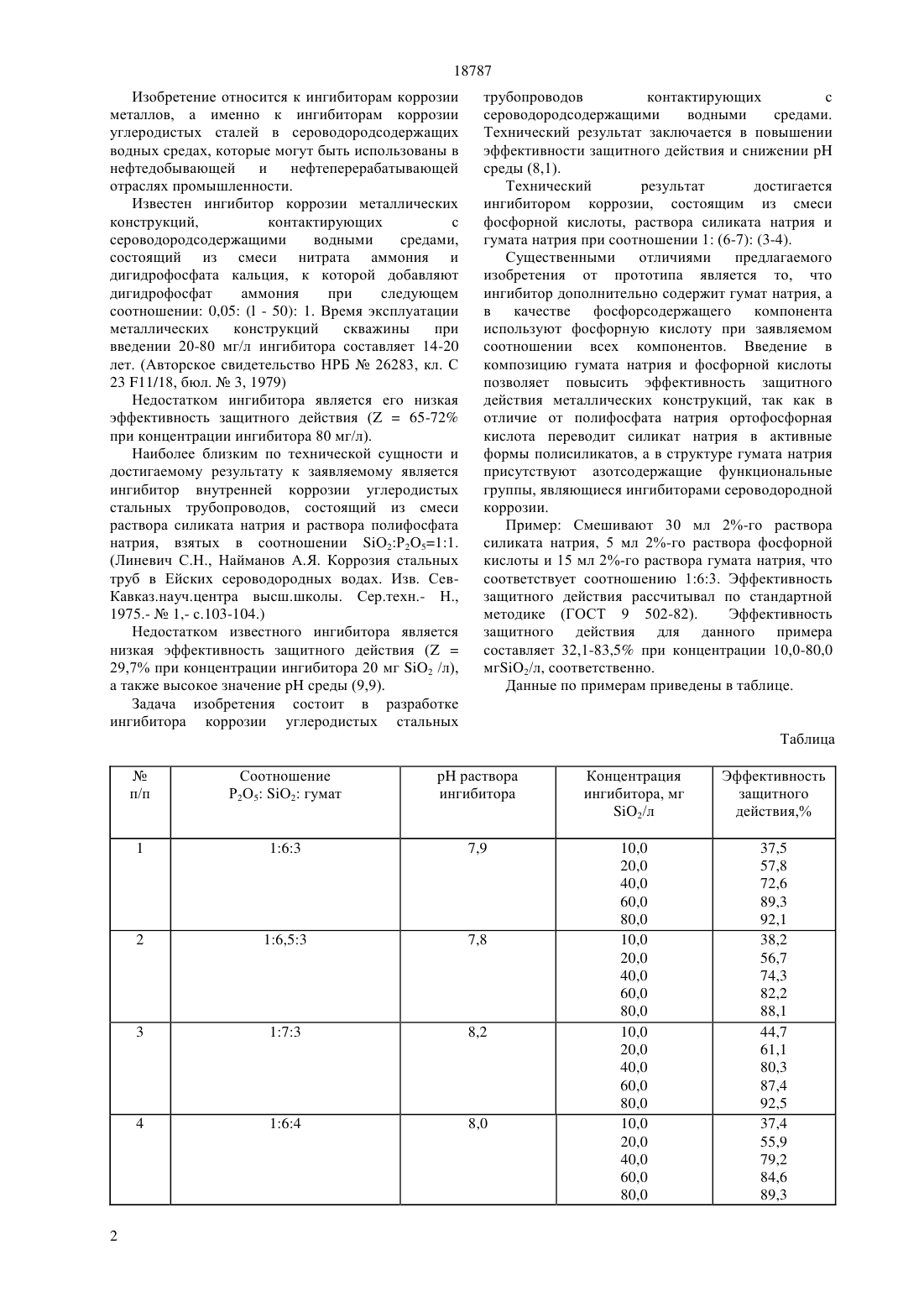

(51) 23 11/08 (2009.01) 23 11/167 (2009.01) 23 11/18 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ИНГИБИТОР КОРРОЗИИ МЕТАЛЛОВ ДЛЯ СЕРОВОДОРОДСОДЕРЖАЩИХ ВОДНЫХ СРЕД(57) Изобретение относится к ингибиторам коррозии металлов, а именно к ингибиторам коррозии углеродистой стали в сероводородсодержащих водных средах, которые могут быть использованы в нефтедобывающей и нефтеперерабатывающей отраслях промышленности. При использовании ингибитора,состоящего из фосфорной кислоты, силиката натрия и гумата натрия при заявляемых соотношениях,эффективность защитного действия углеродистых сталей составляет 32,1-92,5 в зависимости от концентрации ингибитора присреды 7,8-8,2.(72) Джусипбеков Умирзак Жумасилович Фишбейн Олег Юльевич Капралова Виктория Игоревна Жакитова Гульжан Узакбаевна Кайынбаева Раушан Алибековна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(56) Линевич С.Н., Найманов А.Я. Коррозия стальных труб в Ейских сероводородных водах.,Известия Северо-Кавказского научного центра высшей школы., Сер. техн. наук, 1975, 1,с. 103104 18787 Изобретение относится к ингибиторам коррозии металлов, а именно к ингибиторам коррозии углеродистых сталей в сероводородсодержащих водных средах, которые могут быть использованы в нефтедобывающей и нефтеперерабатывающей отраслях промышленности. Известен ингибитор коррозии металлических конструкций,контактирующих с сероводородсодержащими водными средами,состоящий из смеси нитрата аммония и дигидрофосфата кальция, к которой добавляют дигидрофосфат аммония при следующем соотношении 0,05 ( - 50) 1. Время эксплуатации металлических конструкций скважины при введении 20-80 мг/л ингибитора составляет 14-20 лет. (Авторское свидетельство НРБ 26283, кл. С 23 11/18, бюл.3, 1979) Недостатком ингибитора является его низкая эффективность защитного действия (65-72 при концентрации ингибитора 80 мг/л). Наиболее близким по технической сущности и достигаемому результату к заявляемому является ингибитор внутренней коррозии углеродистых стальных трубопроводов, состоящий из смеси раствора силиката натрия и раствора полифосфата натрия, взятых в соотношении О 2 Р 2511.(Линевич С.Н., Найманов А.Я. Коррозия стальных труб в Ейских сероводородных водах. Изв. СевКавказ.науч.центра высш.школы. Сер.техн.- Н.,1975.-1,- с.103-104.) Недостатком известного ингибитора является низкая эффективность защитного действия (29,7 при концентрации ингибитора 20 мг 2 /л),а также высокое значениесреды (9,9). Задача изобретения состоит в разработке ингибитора коррозии углеродистых стальных трубопроводов контактирующих с сероводородсодержащими водными средами. Технический результат заключается в повышении эффективности защитного действия и снижениисреды (8,1). Технический результат достигается ингибитором коррозии, состоящим из смеси фосфорной кислоты, раствора силиката натрия и гумата натрия при соотношении 1 (6-7) (3-4). Существенными отличиями предлагаемого изобретения от прототипа является то, что ингибитор дополнительно содержит гумат натрия, а в качестве фосфорсодержащего компонента используют фосфорную кислоту при заявляемом соотношении всех компонентов. Введение в композицию гумата натрия и фосфорной кислоты позволяет повысить эффективность защитного действия металлических конструкций, так как в отличие от полифосфата натрия ортофосфорная кислота переводит силикат натрия в активные формы полисиликатов, а в структуре гумата натрия присутствуют азотсодержащие функциональные группы, являющиеся ингибиторами сероводородной коррозии. Пример Смешивают 30 мл 2-го раствора силиката натрия, 5 мл 2-го раствора фосфорной кислоты и 15 мл 2-го раствора гумата натрия, что соответствует соотношению 163. Эффективность защитного действия рассчитывал по стандартной методике (ГОСТ 9 502-82). Эффективность защитного действия для данного примера составляет 32,1-83,5 при концентрации 10,0-80,0 мг 2/л, соответственно. Данные по примерам приведены в таблице. Таблица Как видно из данных, приведенных в таблице использование заявляемого ингибитора повышает эффективность защитного действия углеродистой стали до 32,1-92,5 при концентрации ингибитора 10-80 мг 2/л и снизитьраствора ингибитора до 7,8-8,2. Данный ингибитор предполагается использовать в нефтедобывающих и нефтеперерабатывающих отраслях промышленности. ФОРМУЛА ИЗОБРЕТЕНИЯ Ингибитор коррозии металлов для сероводородсодержащих водных сред, содержащий силикат натрия и фосфорсодержащий компонент,отличающийся тем, что он дополнительно содержит гумат натрия,а в качестве фосфорсодержащего компонента - фосфорную кислоту, при соотношении фосфорная кислота силикат натриягумат натрия, равном 1(6-7)(3-4).
