Ингибитор коррозии стали в сероводородсодержащих средах

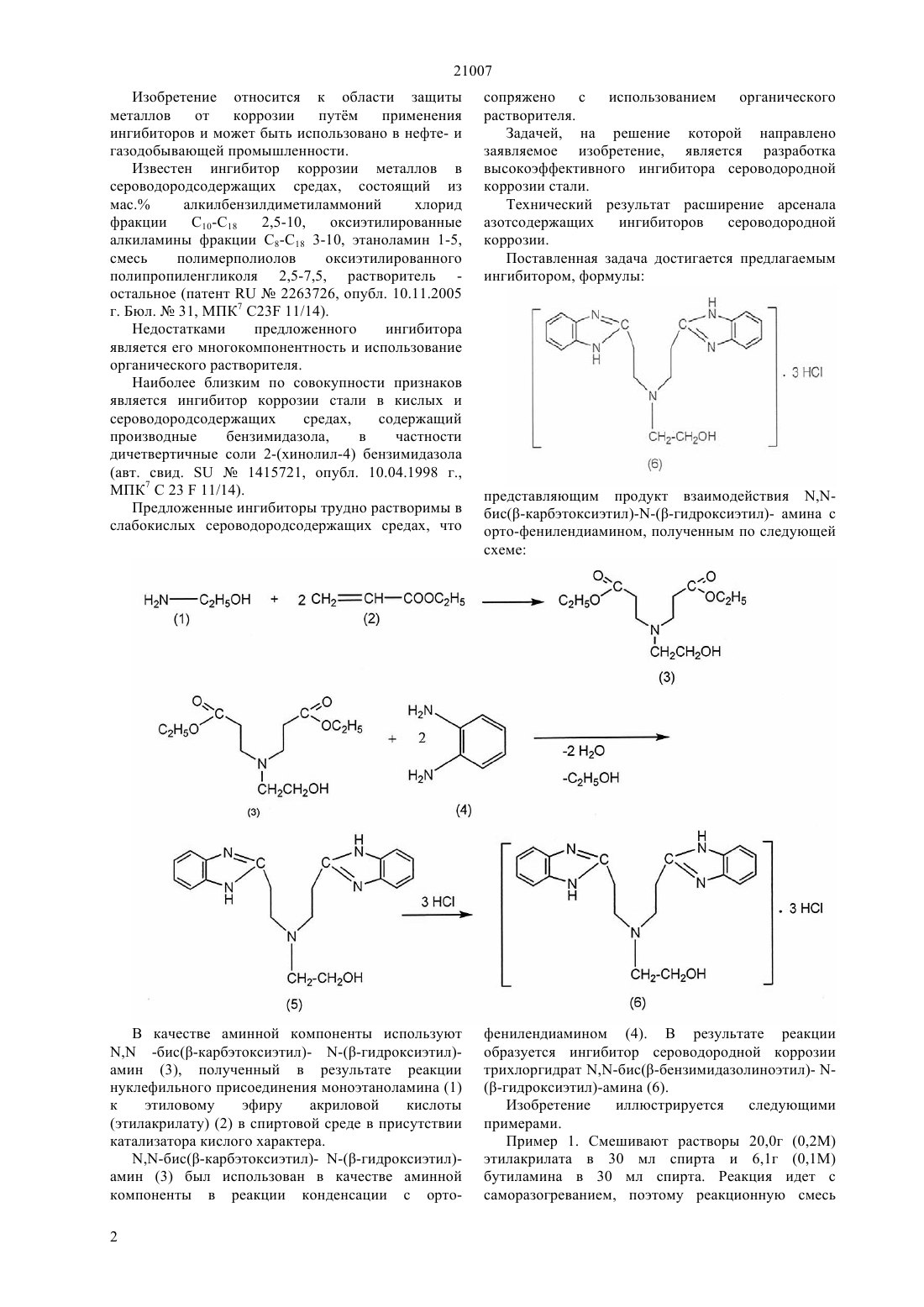

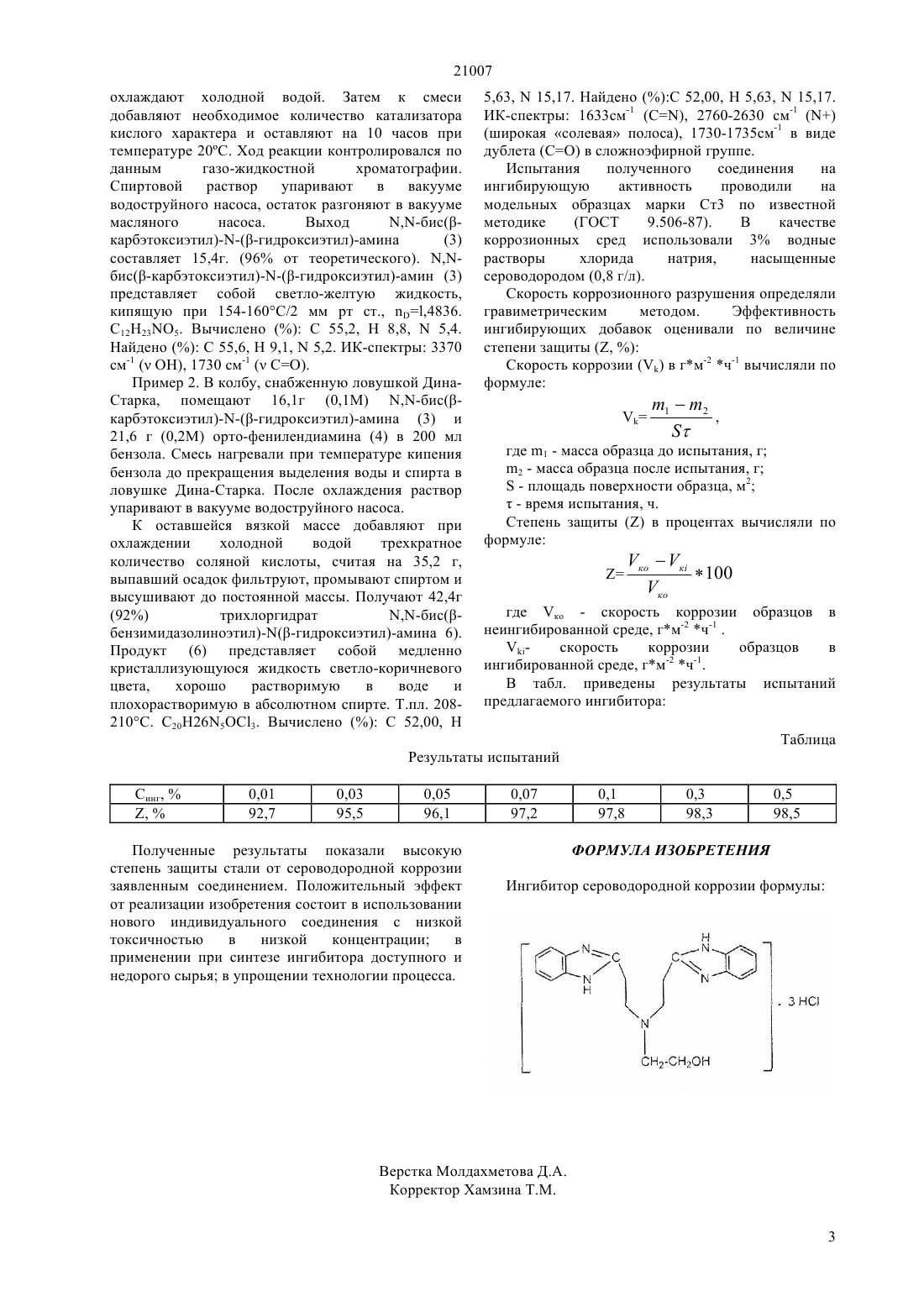

(51) 23 11/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Ингибитор представляет собой продукт взаимодействия Достигаемый технический результат расширение арсенала азотсодержащих ингибиторов сероводородной коррозии. К преимуществам заявляемого ингибитора относится низкая токсичность, доступные и недорогие реагенты при его синтезе.(72) Буркитбаева Бибисара Джальмухамедовна Турмуханова Миргуль Журагатовна Краснопрова Марина Владимировна Черных Василий Владимирович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный университет им. Аль-Фараби Министерства образования и науки Республики Казахстан(54) ИНГИБИТОР КОРРОЗИИ СТАЛИ В СЕРОВОДОРОДСОДЕРЖАЩИХ СРЕДАХ(57) Изобретение относится к области защиты металлов от коррозии путм применения ингибиторов и может быть использовано в нефте- и газодобывающей промышленности. 21007 Изобретение относится к области защиты металлов от коррозии путм применения ингибиторов и может быть использовано в нефте- и газодобывающей промышленности. Известен ингибитор коррозии металлов в сероводородсодержащих средах, состоящий из мас. алкилбензилдиметиламмоний хлорид фракции С 10-18 2,5-10,оксиэтилированные алкиламины фракции С 8-18 3-10, этаноламин 1-5,смесь полимерполиолов оксиэтилированного полипропиленгликоля 2,5-7,5, растворитель остальное (патент 2263726, опубл. 10.11.2005 г. Бюл.31, МПК 7 С 23 11/14). Недостатками предложенного ингибитора является его многокомпонентность и использование органического растворителя. Наиболее близким по совокупности признаков является ингибитор коррозии стали в кислых и сероводородсодержащих средах,содержащий производные бензимидазола,в частности дичетвертичные соли 2-(хинолил-4) бензимидазола(авт. свид.1415721, опубл. 10.04.1998 г.,МПК 7 С 2311/14). Предложенные ингибиторы трудно растворимы в слабокислых сероводородсодержащих средах, что сопряжено с использованием органического растворителя. Задачей, на решение которой направлено заявляемое изобретение, является разработка высокоэффективного ингибитора сероводородной коррозии стали. Технический результат расширение арсенала азотсодержащих ингибиторов сероводородной коррозии. Поставленная задача достигается предлагаемым ингибитором, формулы В качестве аминной компоненты используют, -бис(-карбэтоксиэтил)- -(-гидроксиэтил)амин (3), полученный в результате реакции нуклефильного присоединения моноэтаноламина (1) к этиловому эфиру акриловой кислоты(этилакрилату) (2) в спиртовой среде в присутствии катализатора кислого характера.,-бис(-карбэтоксиэтил)- -(-гидроксиэтил)амин (3) был использован в качестве аминной компоненты в реакции конденсации с орто фенилендиамином (4). В результате реакции образуется ингибитор сероводородной коррозии трихлоргидрат ,-бис(-бензимидазолиноэтил)- (-гидроксиэтил)-амина (6). Изобретение иллюстрируется следующими примерами. Пример 1. Смешивают растворы 20,0 г (0,2 М) этилакрилата в 30 мл спирта и 6,1 г (0,1 М) бутиламина в 30 мл спирта. Реакция идет с саморазогреванием, поэтому реакционную смесь представляющим продукт взаимодействия ,бис(-карбэтоксиэтил)(-гидроксиэтил)- амина с орто-фенилендиамином, полученным по следующей схеме 21007 охлаждают холодной водой. Затем к смеси добавляют необходимое количество катализатора кислого характера и оставляют на 10 часов при температуре 20 С. Ход реакции контролировался по данным газо-жидкостной хроматографии. Спиртовой раствор упаривают в вакууме водоструйного насоса, остаток разгоняют в вакууме масляного насоса. Выход(3) составляет 15,4 г. (96 от теоретического). ,бис(-карбэтоксиэтил)(-гидроксиэтил)-амин (3) представляет собой светло-желтую жидкость,кипящую при 154-160 С/2 мм рт ст., ,4836. 12235. ВычисленоС 55,2, Н 8,8,5,4. НайденоС 55,6, Н 9,1,5,2. ИК-спектры 3370 см-1 ( ОН), 1730 см-1 ( С). Пример 2. В колбу, снабженную ловушкой ДинаСтарка, помещают 16,1 г (0,1 М) ,-бис(карбэтоксиэтил)(-гидроксиэтил)-амина (3) и 21,6 г (0,2 М) орто-фенилендиамина (4) в 200 мл бензола. Смесь нагревали при температуре кипения бензола до прекращения выделения воды и спирта в ловушке Дина-Старка. После охлаждения раствор упаривают в вакууме водоструйного насоса. К оставшейся вязкой массе добавляют при охлаждении холодной водой трехкратное количество соляной кислоты, считая на 35,2 г,выпавший осадок фильтруют, промывают спиртом и высушивают до постоянной массы. Получают 42,4 г,-бис(бензимидазолиноэтил)-(-гидроксиэтил)-амина 6). Продукт (6) представляет собой медленно кристаллизующуюся жидкость светло-коричневого цвета,хорошо растворимую в воде и плохорастворимую в абсолютном спирте. Т.пл. 208210 С. 202653. ВычисленоС 52,00, Н(широкая солевая полоса), 1730-1735 см-1 в виде дублета (СО) в сложноэфирной группе. Испытания полученного соединения на ингибирующую активность проводили на модельных образцах марки Ст 3 по известной методике(ГОСТ 9.506-87). В качестве коррозионных сред использовали 3 водные растворы хлорида натрия,насыщенные сероводородом (0,8 г/л). Скорость коррозионного разрушения определяли гравиметрическим методом. Эффективность ингибирующих добавок оценивали по величине степени защиты (, ) Скорость коррозиив гм-2 ч-1 вычисляли по формуле где 1 - масса образца до испытания, г 2 - масса образца после испытания, г- площадь поверхности образца, м 2- время испытания, ч. Степень защитыв процентах вычисляли по формуле где ко - скорость коррозии образцов в неингибированной среде, гм-2 ч-1 . скорость коррозии образцов в ингибированной среде, гм-2 ч-1. В табл. приведены результаты испытаний предлагаемого ингибитора Таблица Полученные результаты показали высокую степень защиты стали от сероводородной коррозии заявленным соединением. Положительный эффект от реализации изобретения состоит в использовании нового индивидуального соединения с низкой токсичностью в низкой концентрации в применении при синтезе ингибитора доступного и недорого сырья в упрощении технологии процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ Ингибитор сероводородной коррозии формулы
