Винтовая свая (варианты)

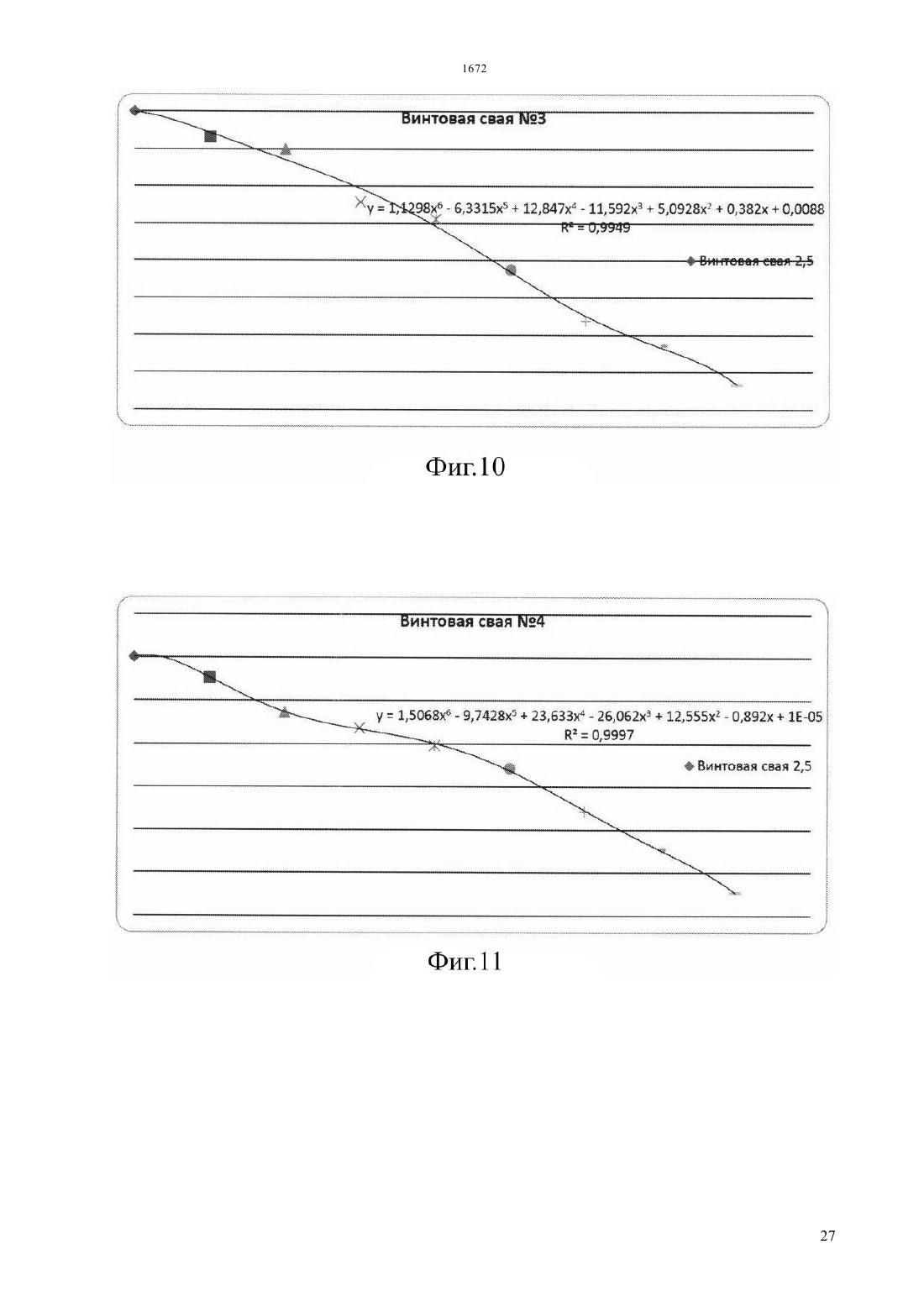

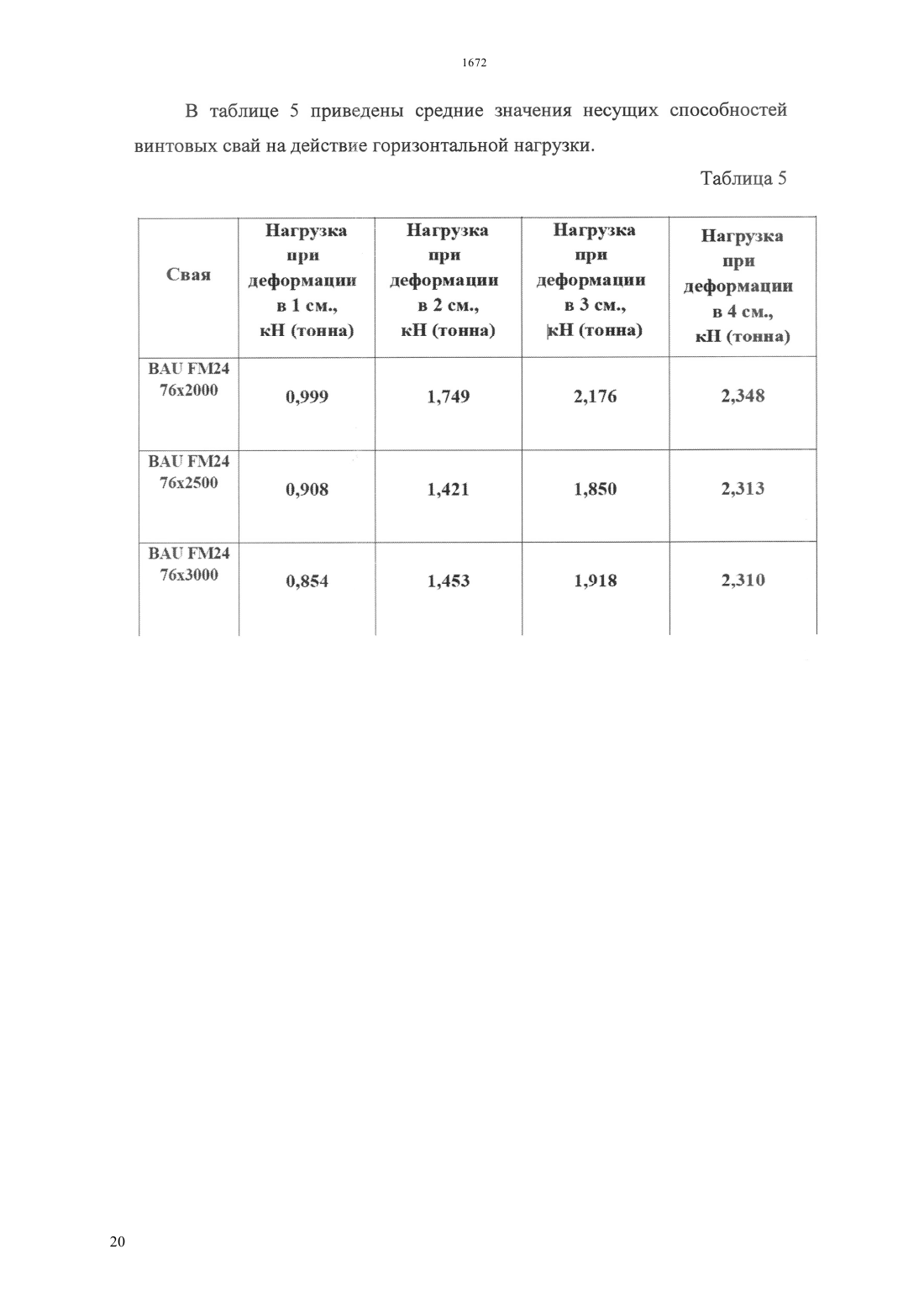

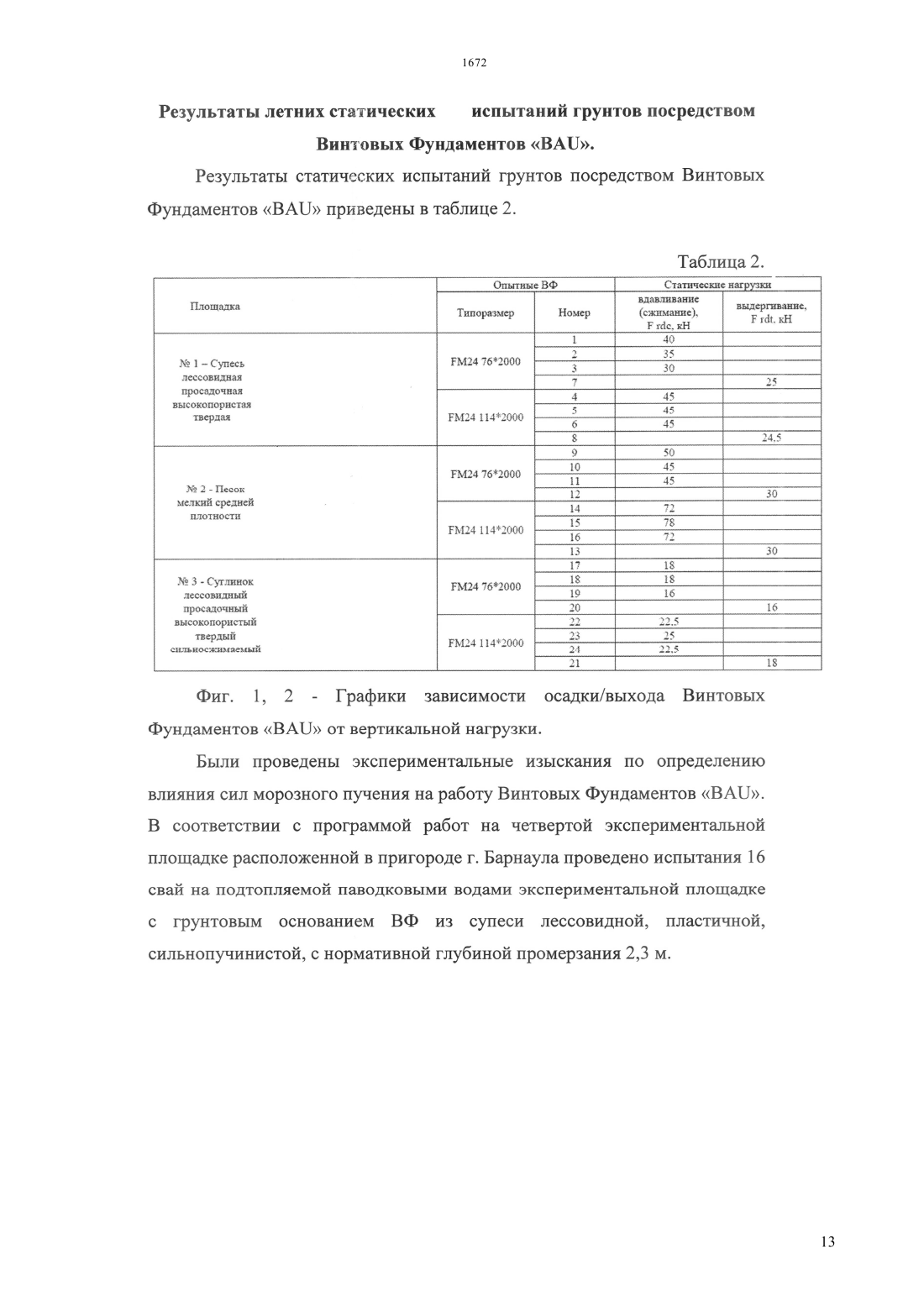

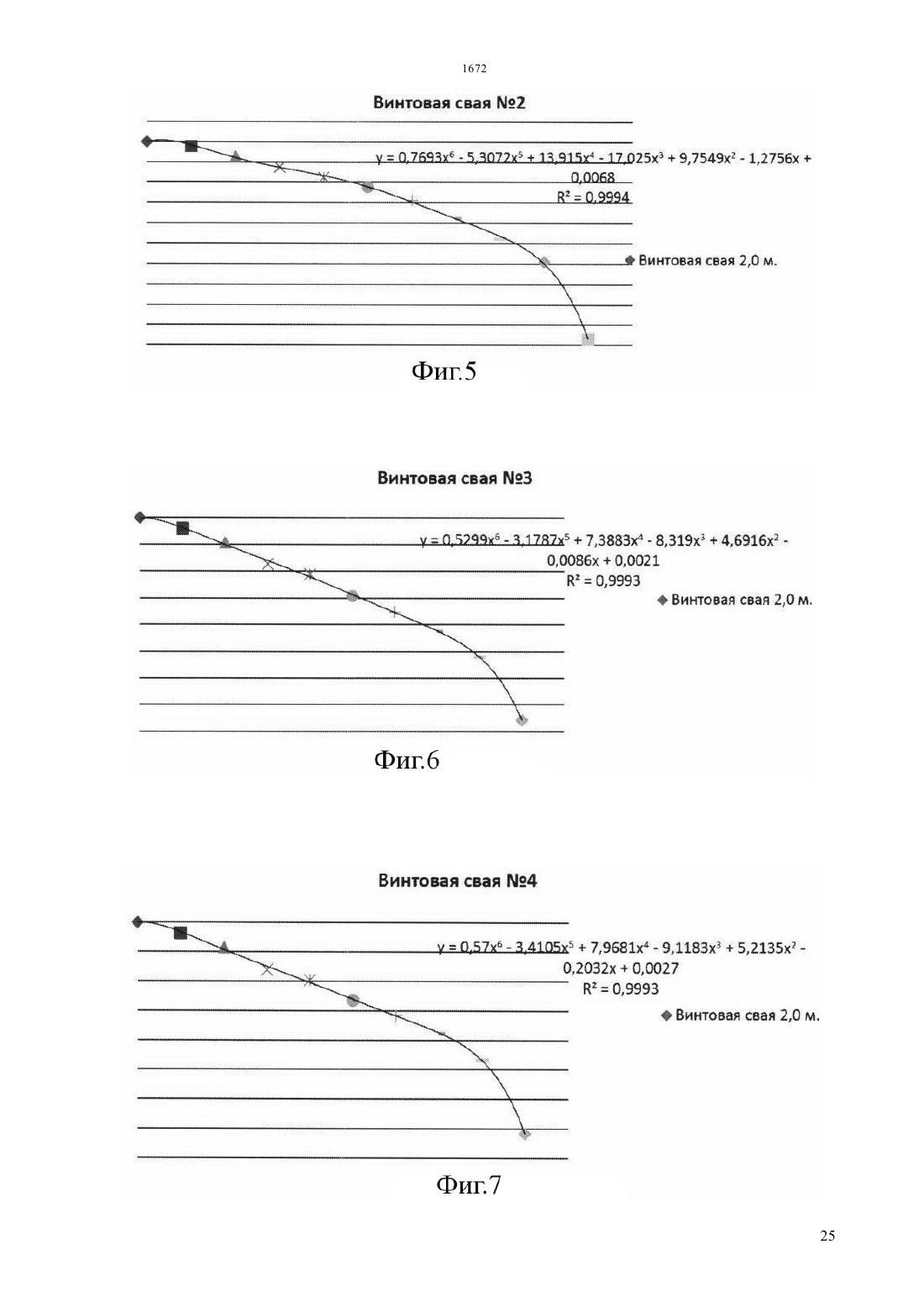

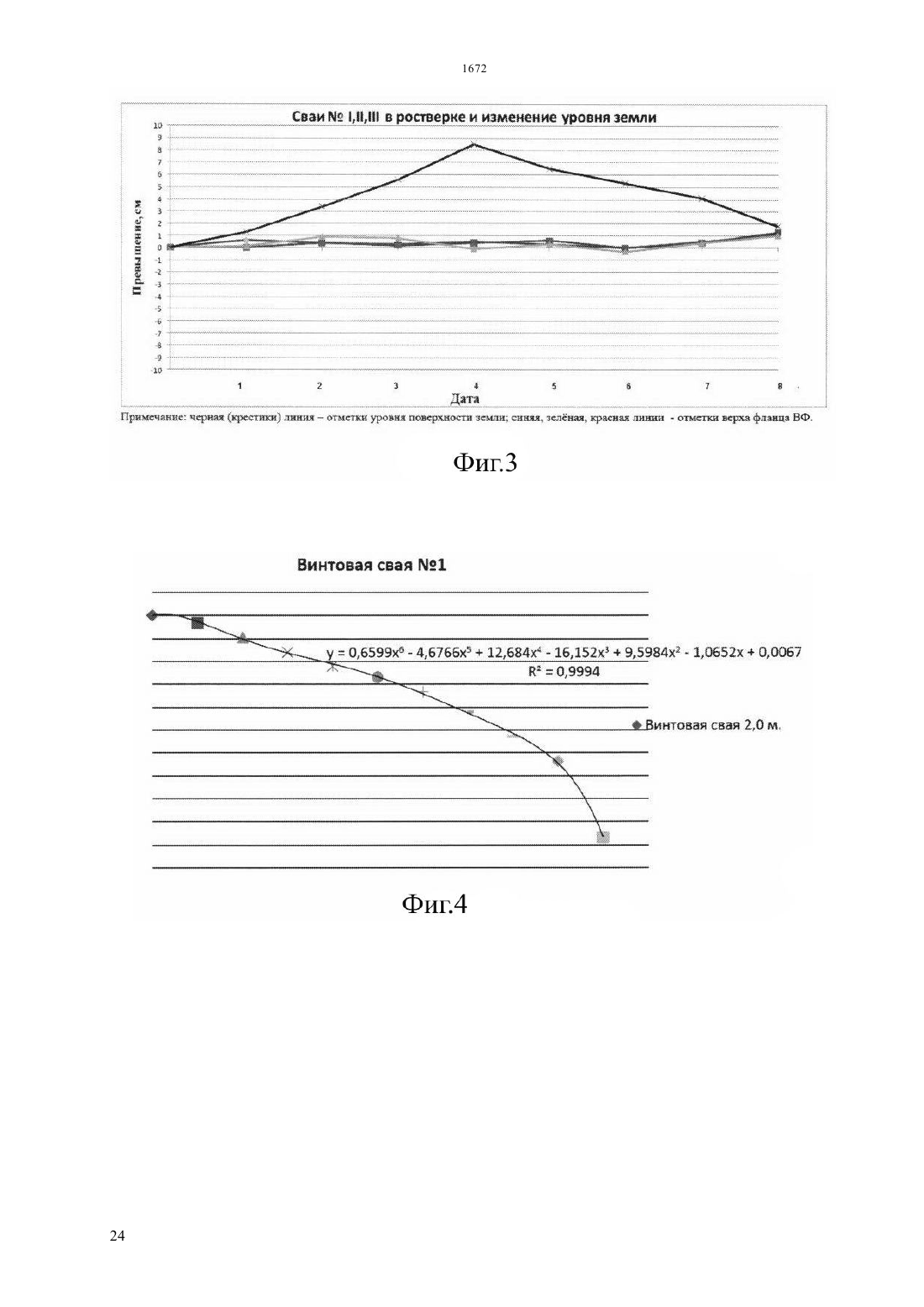

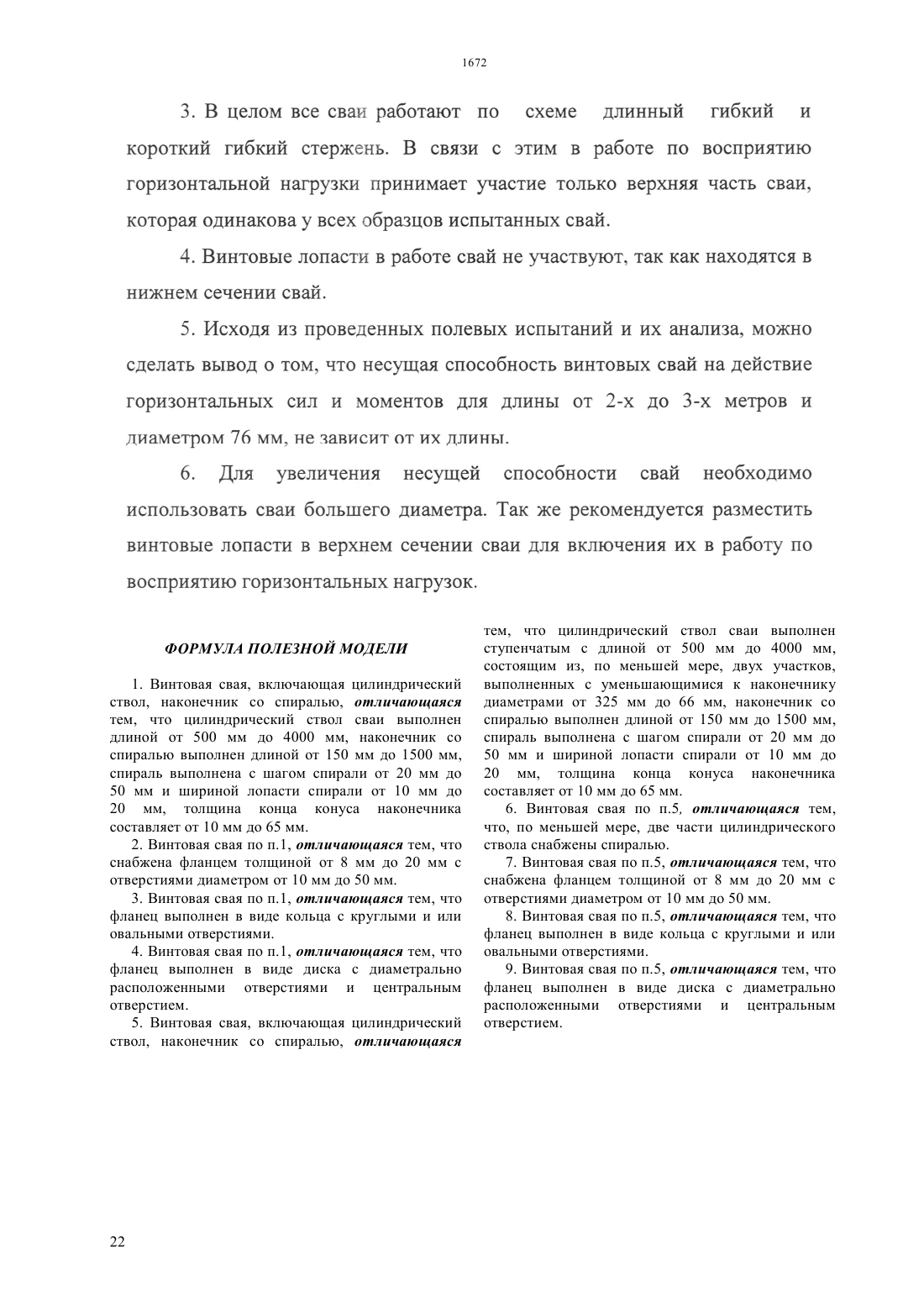

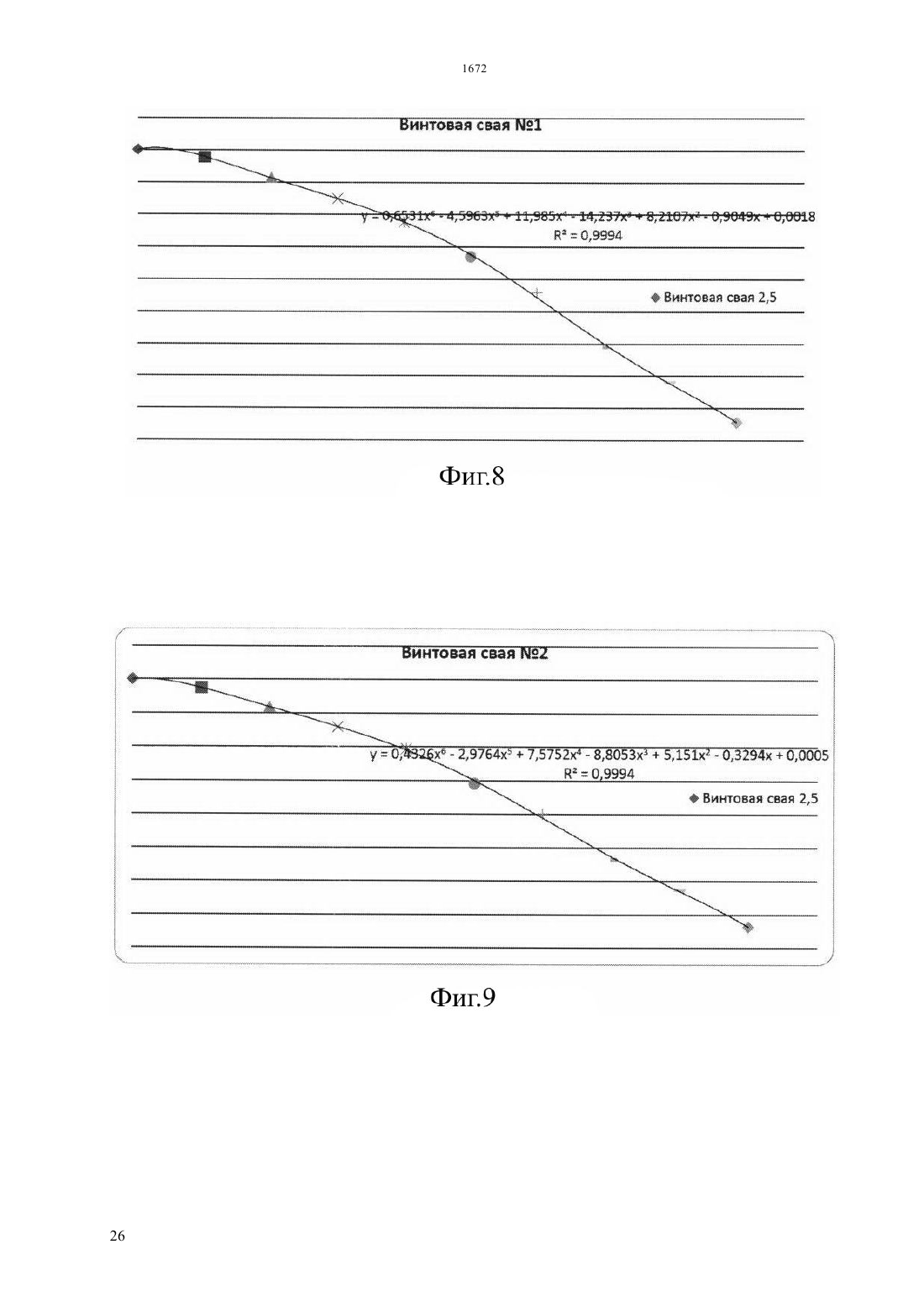

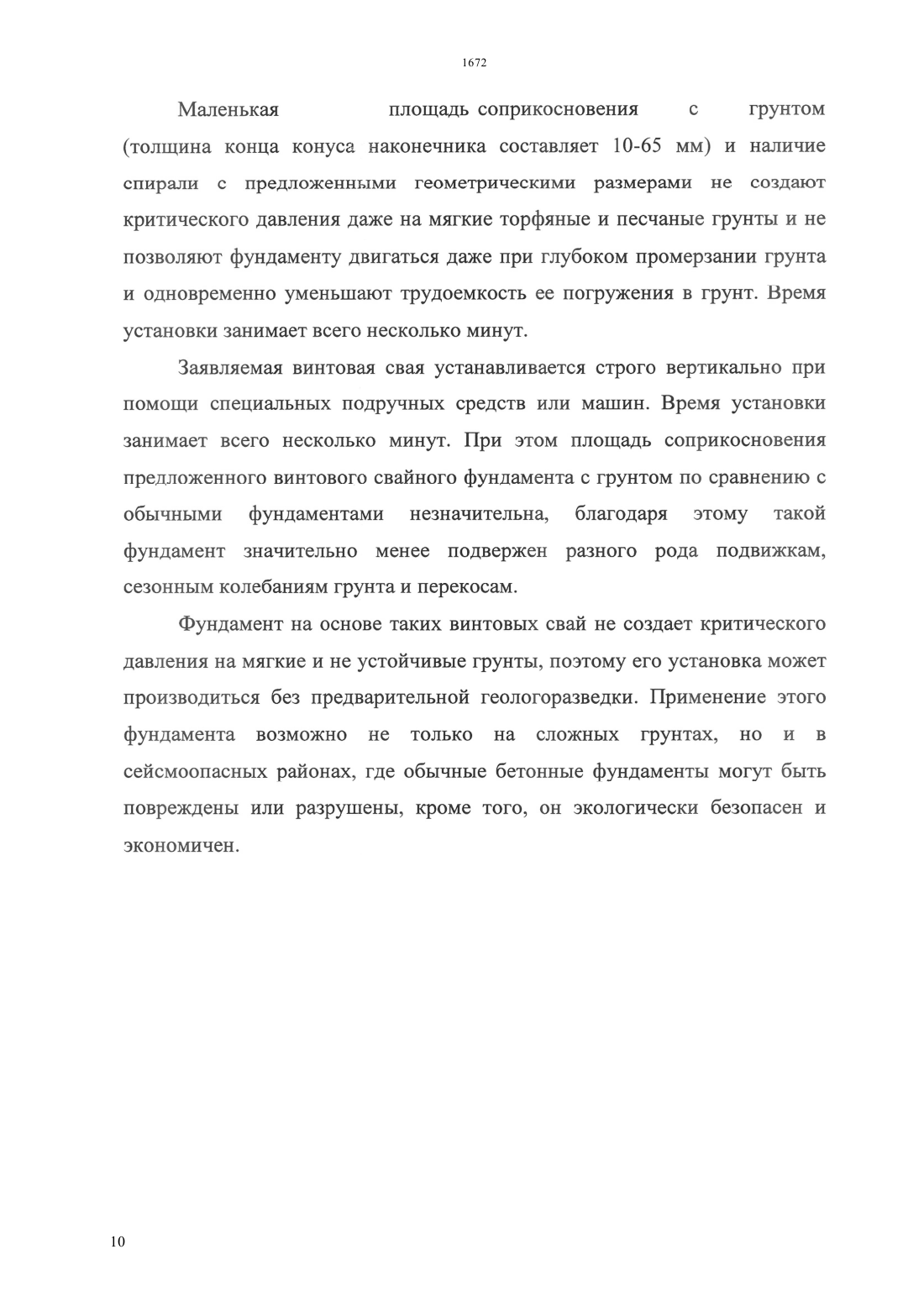

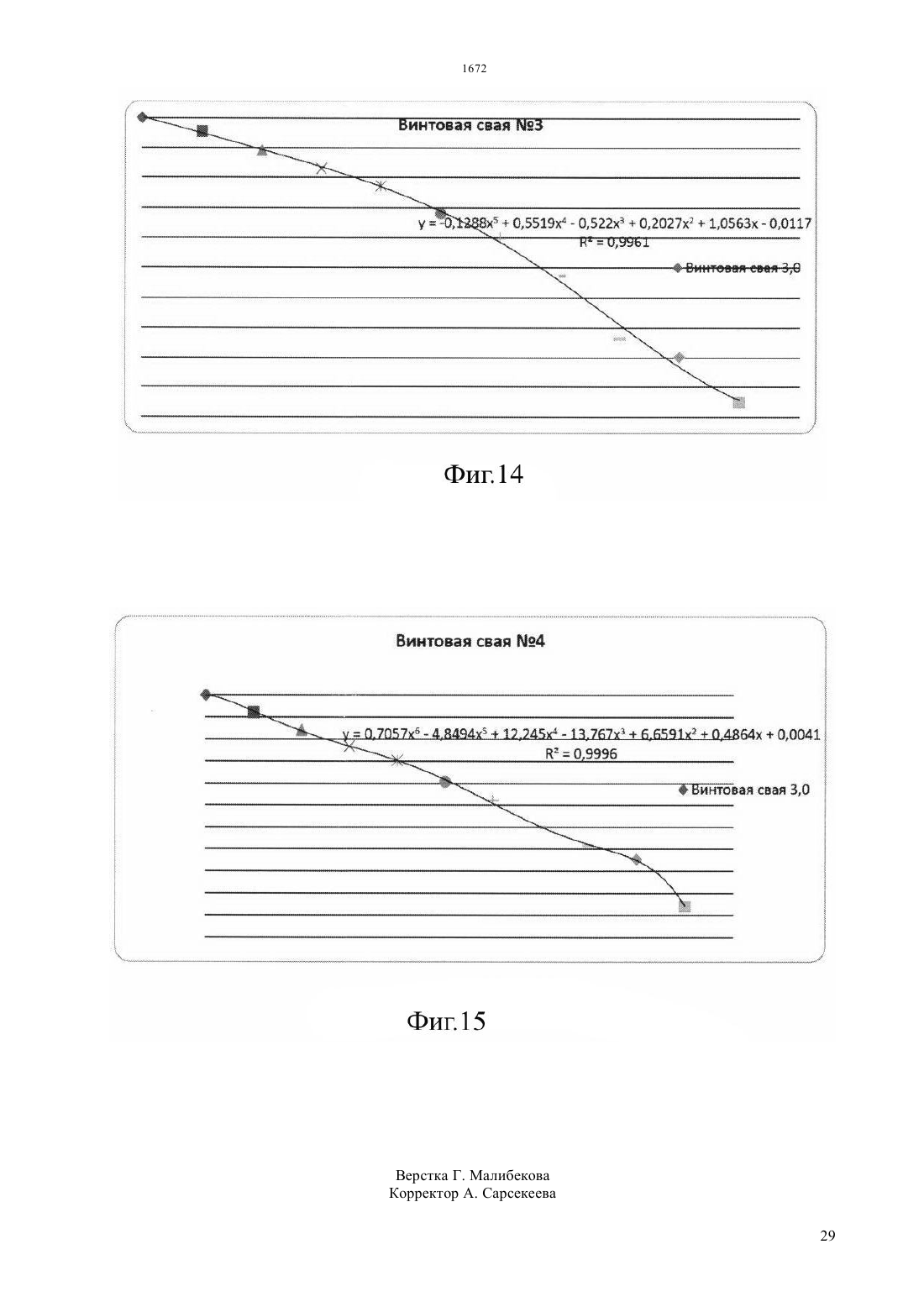

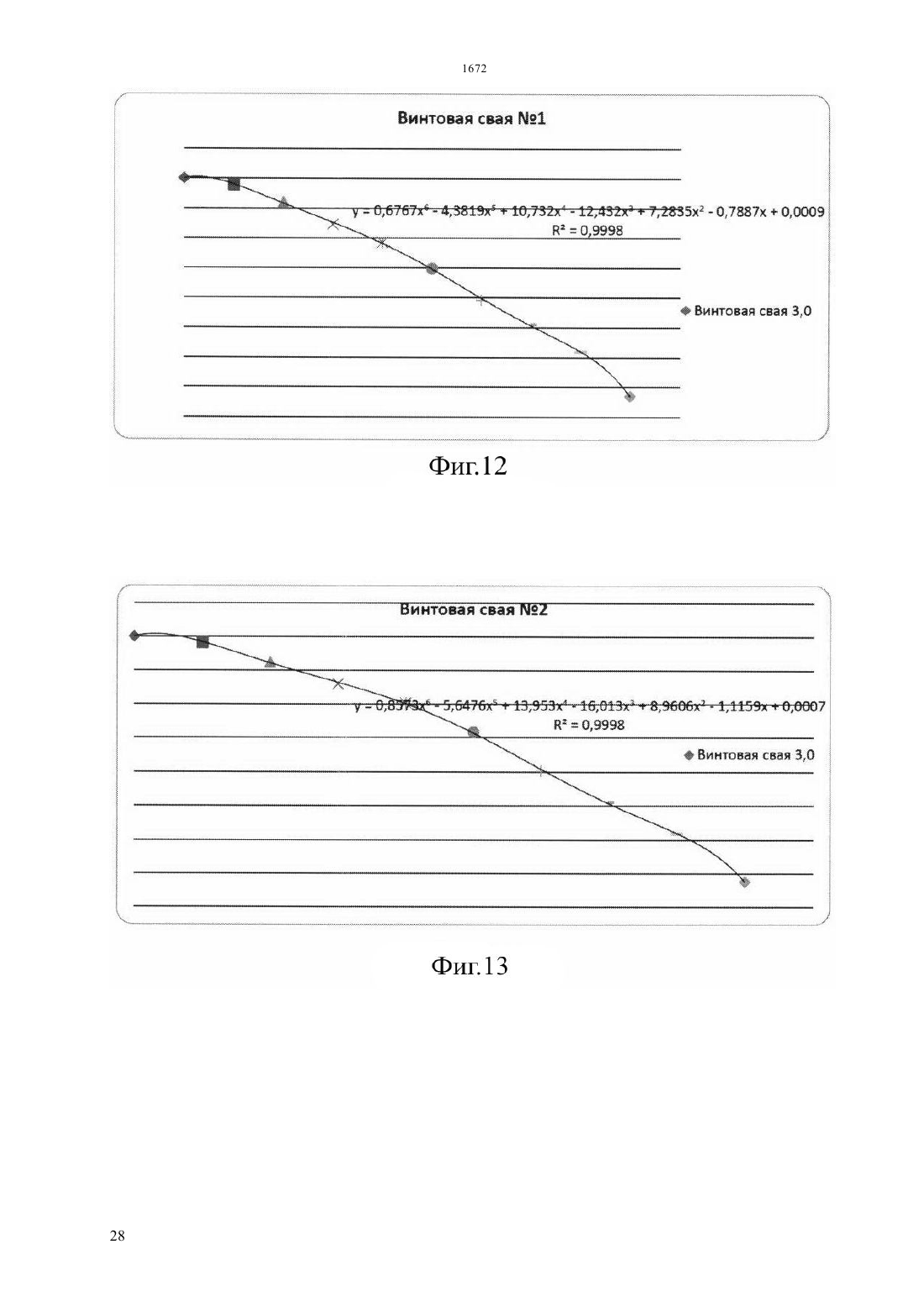

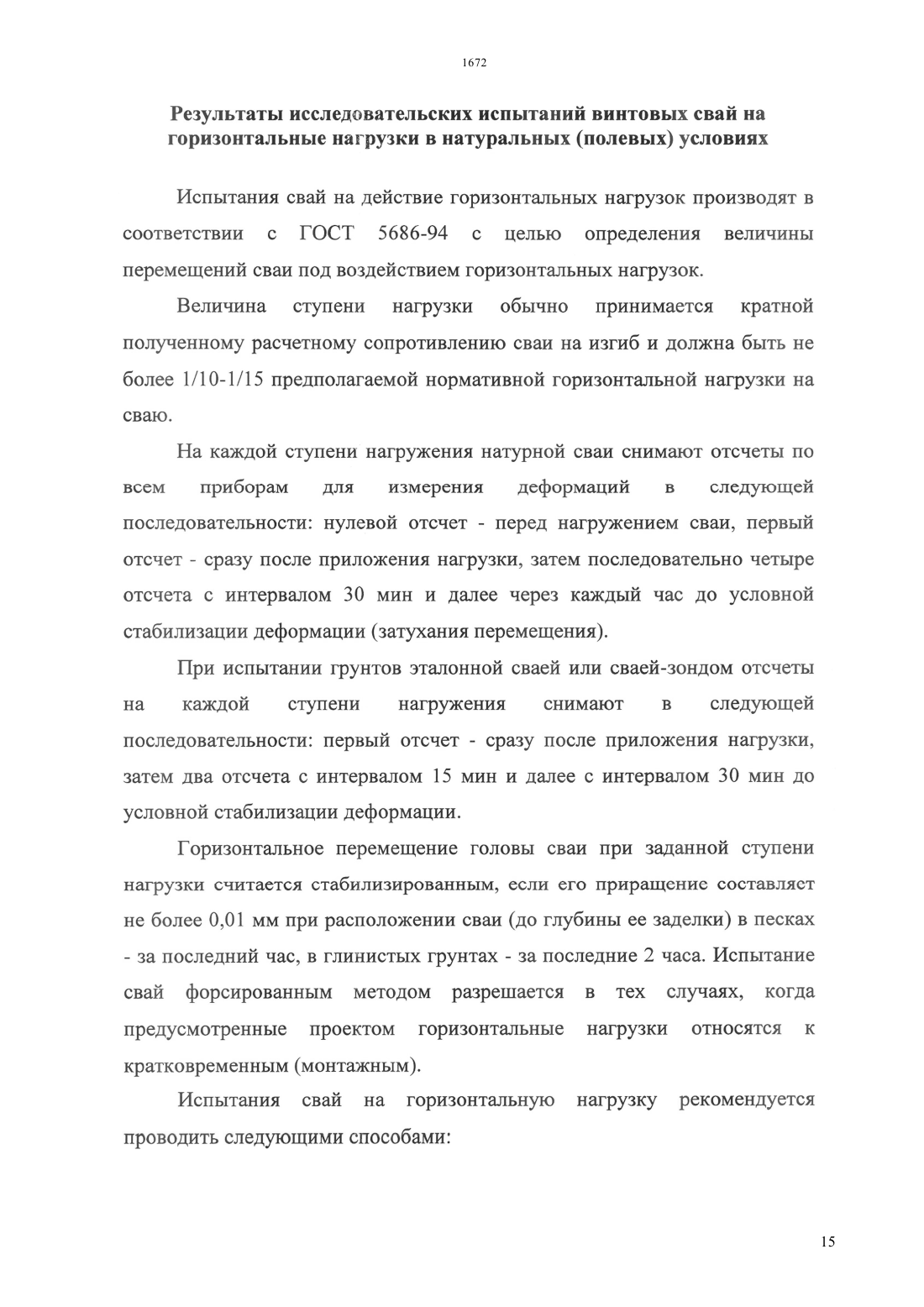

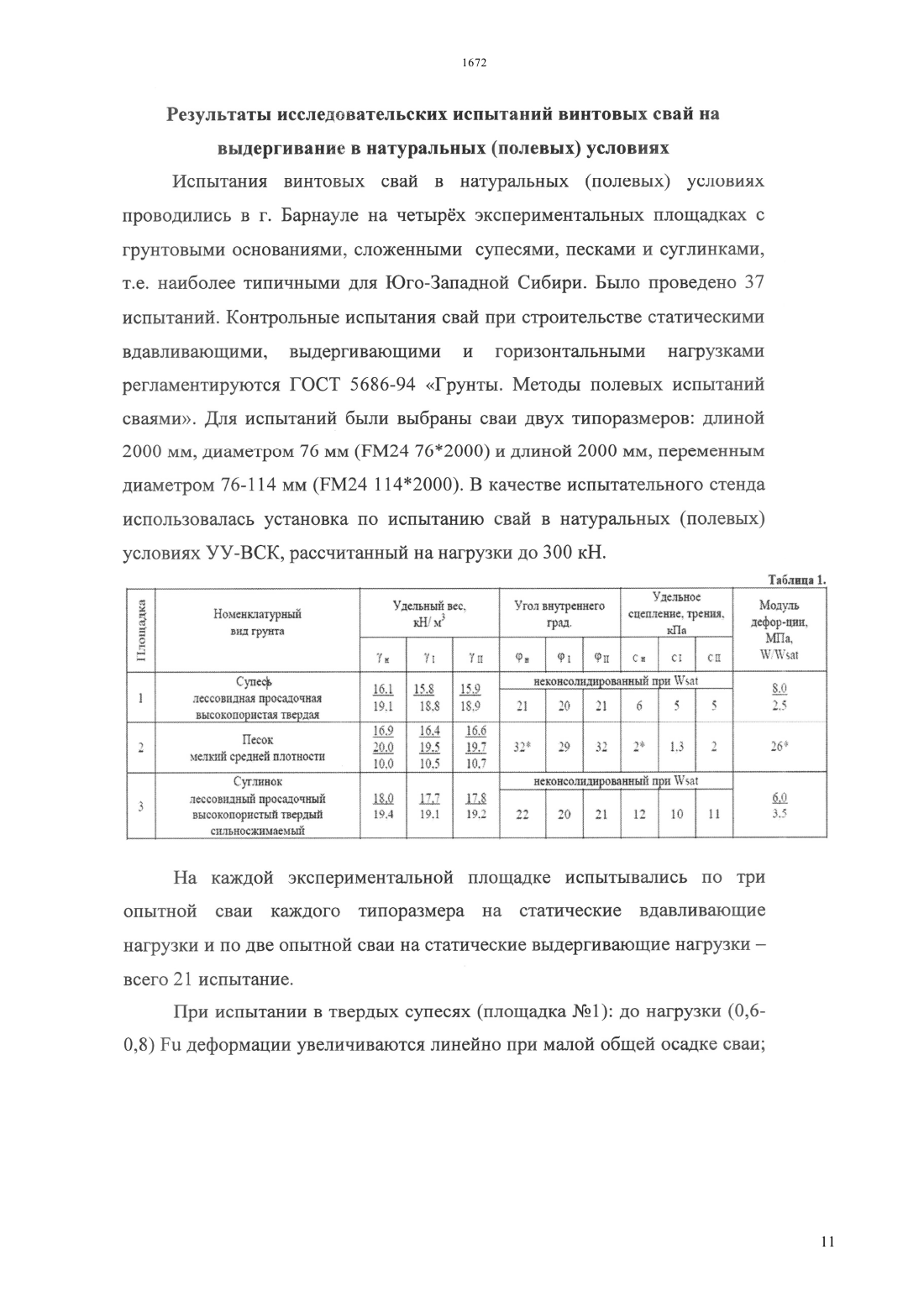

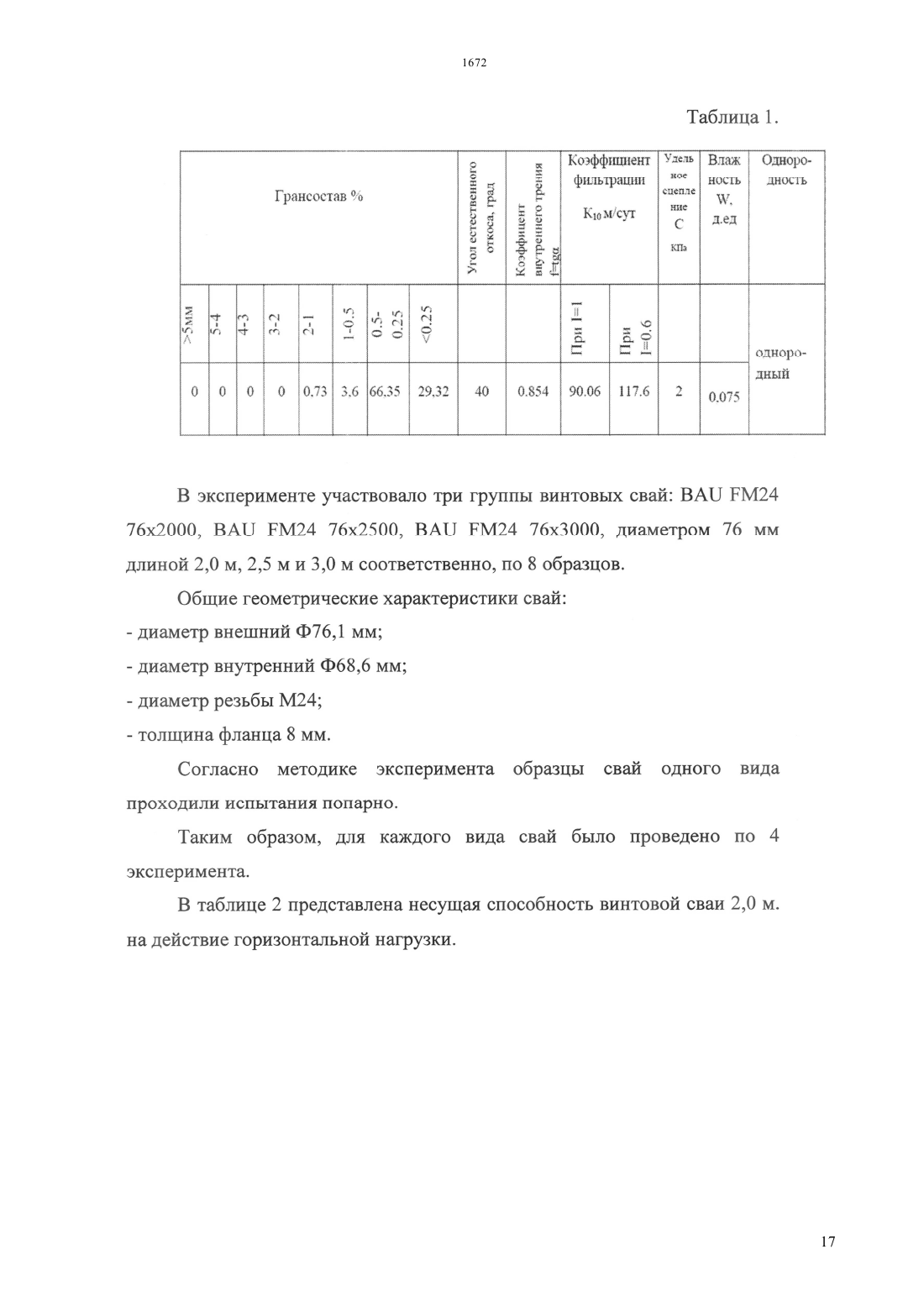

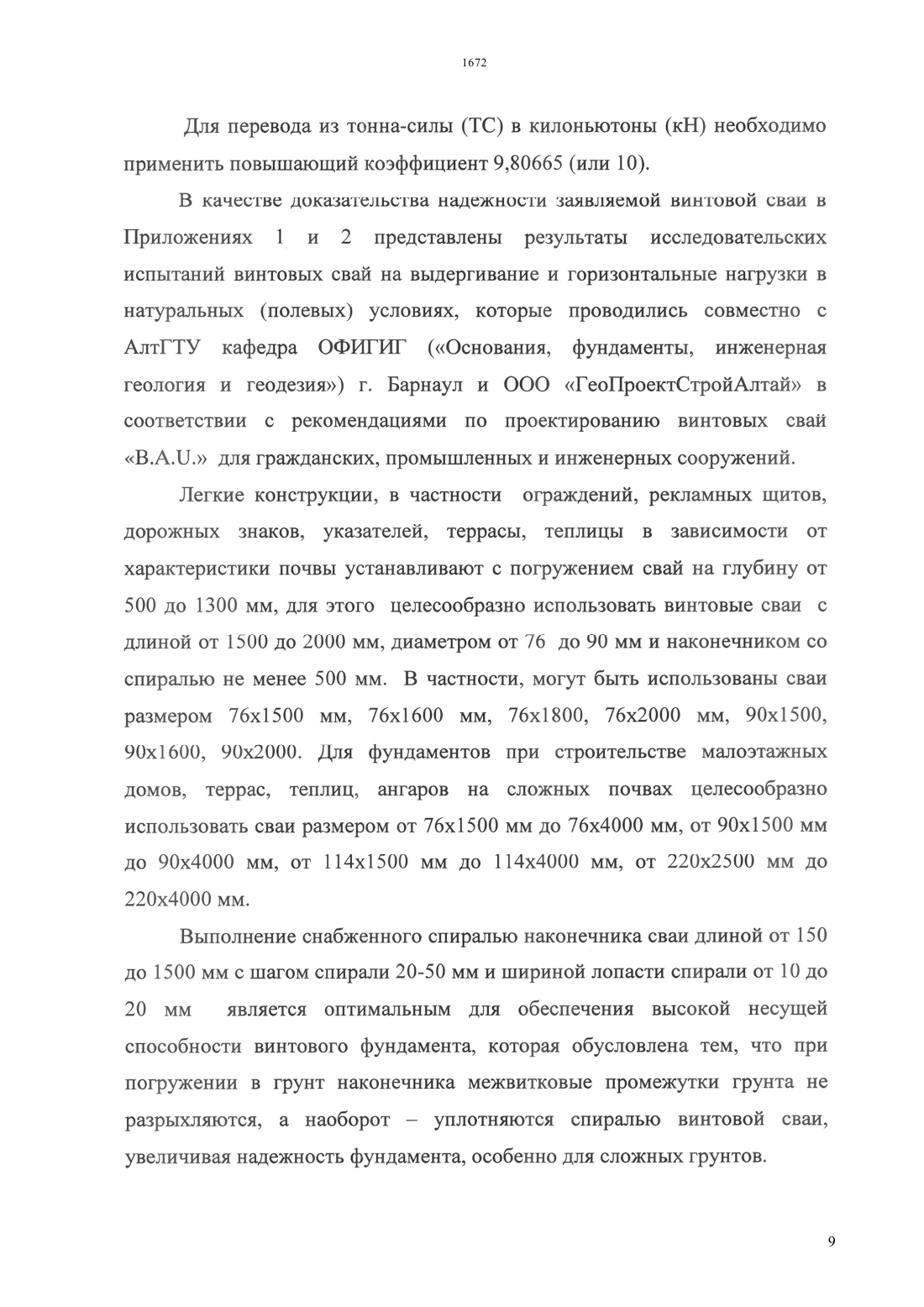

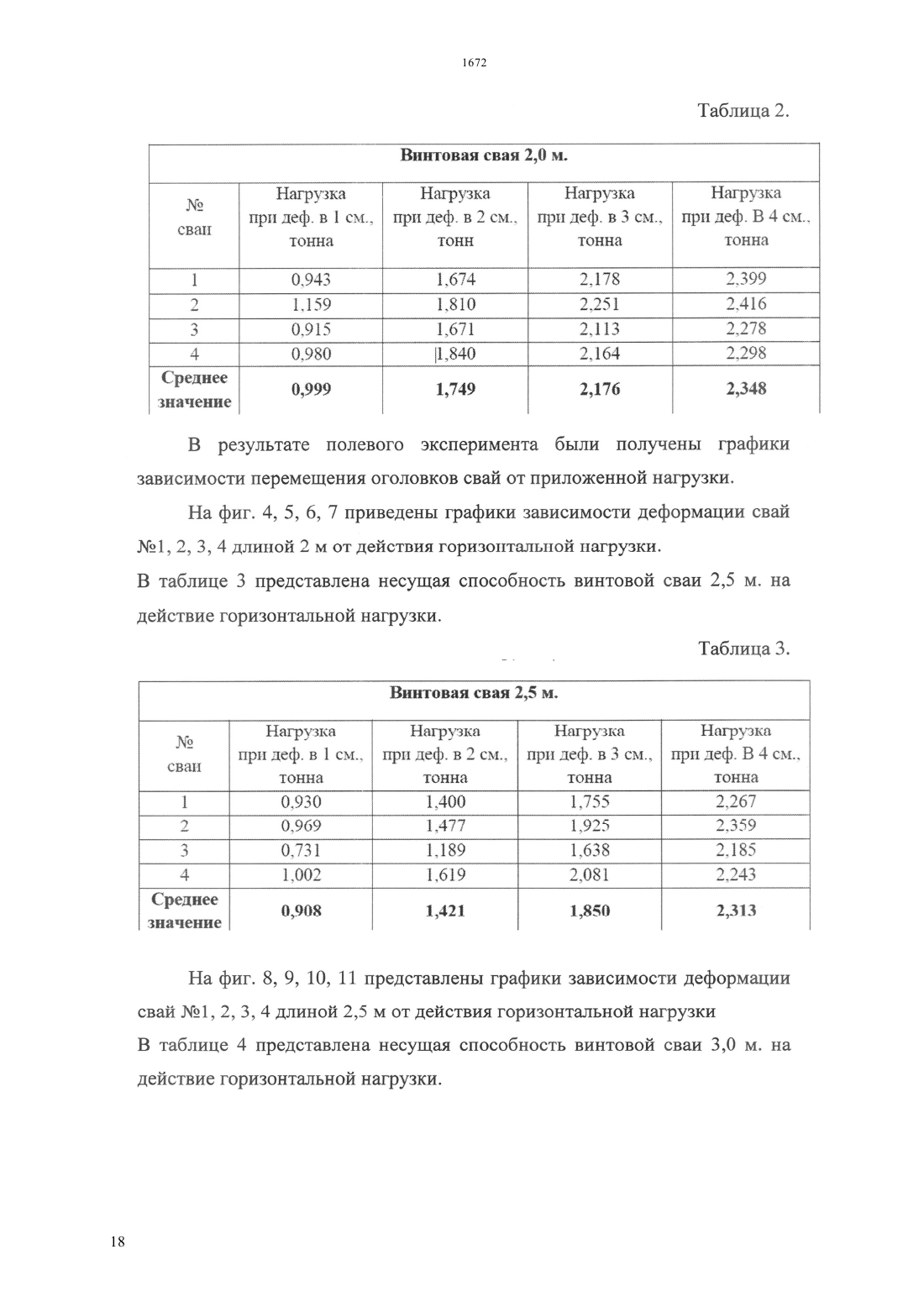

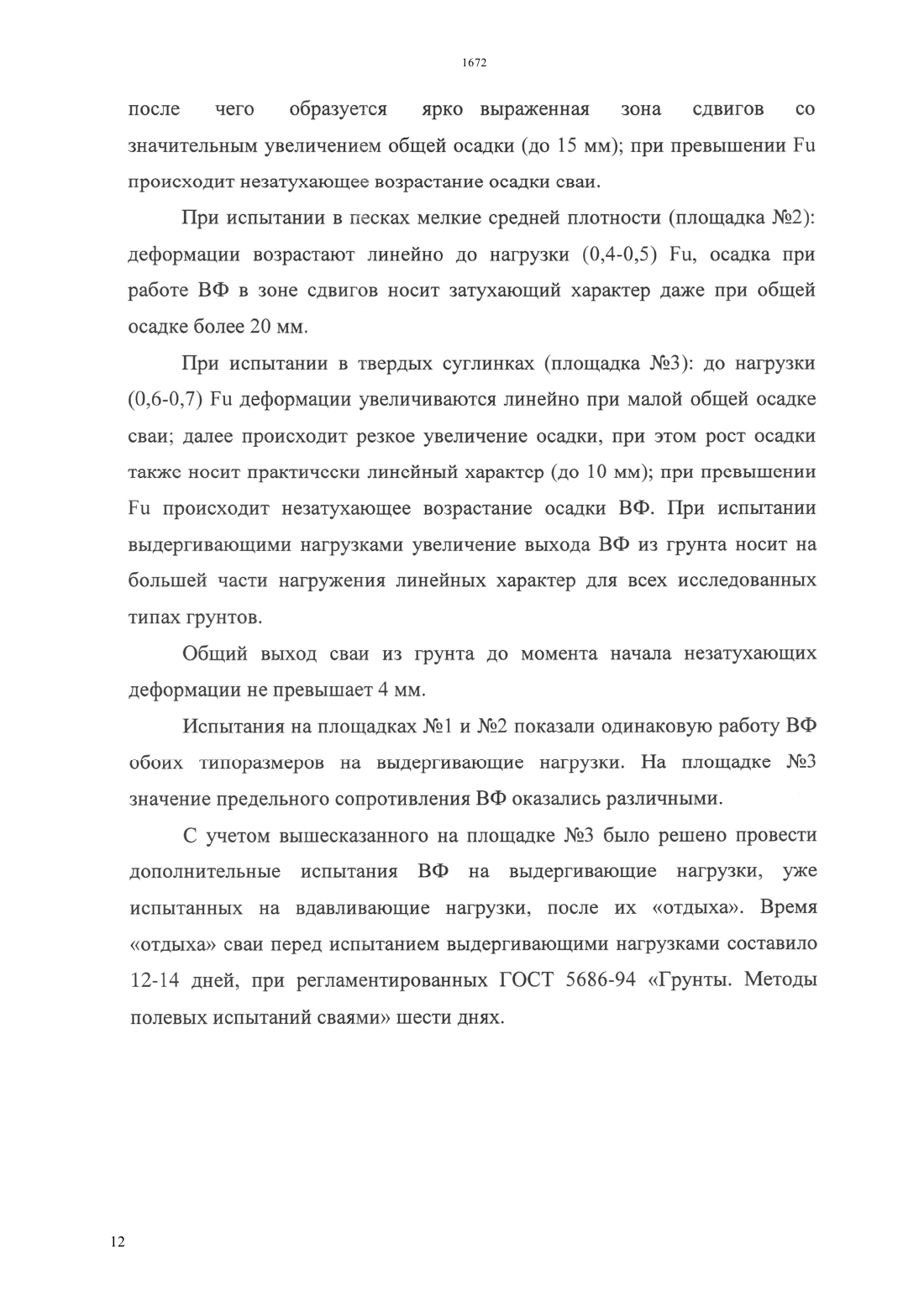

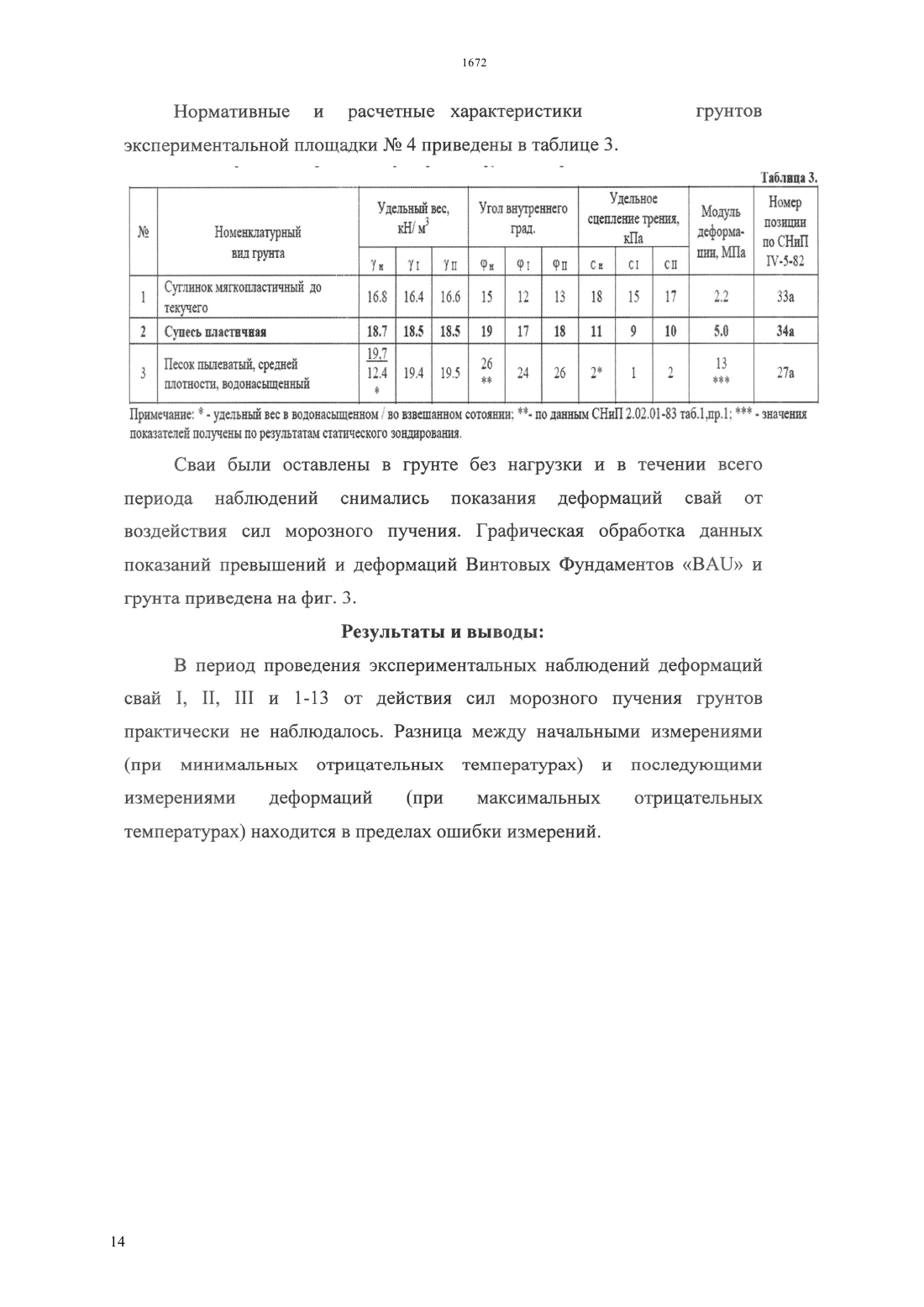

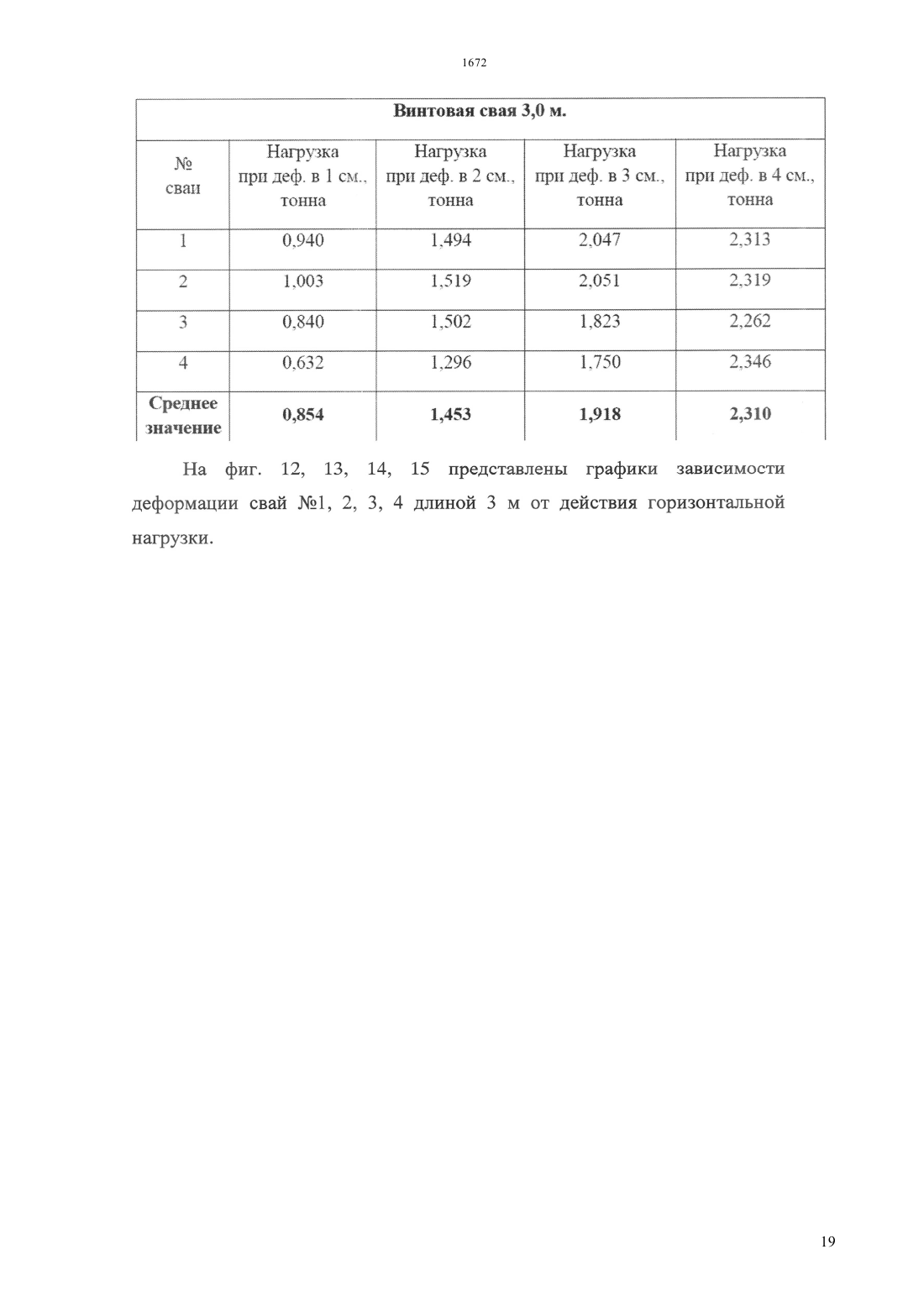

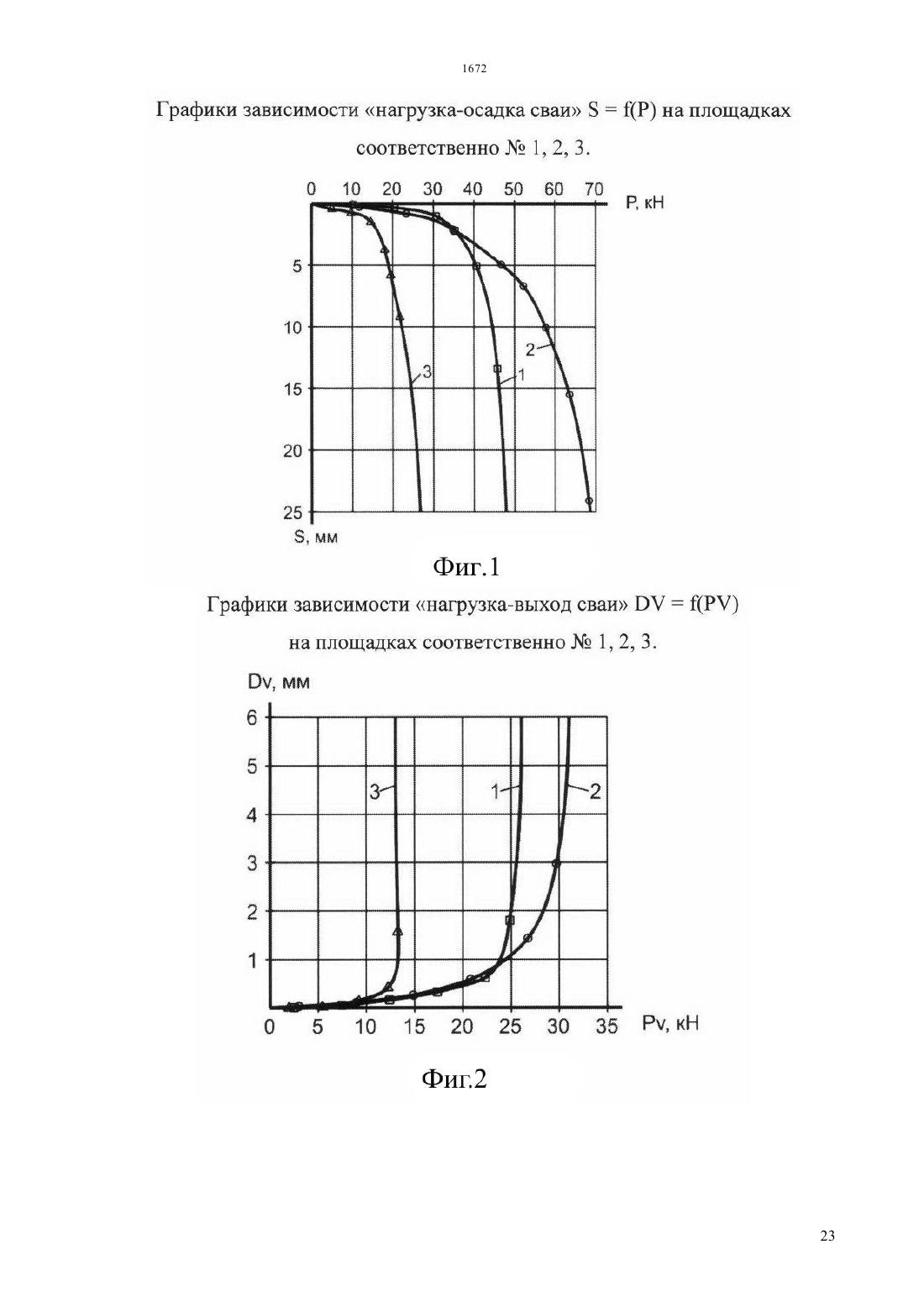

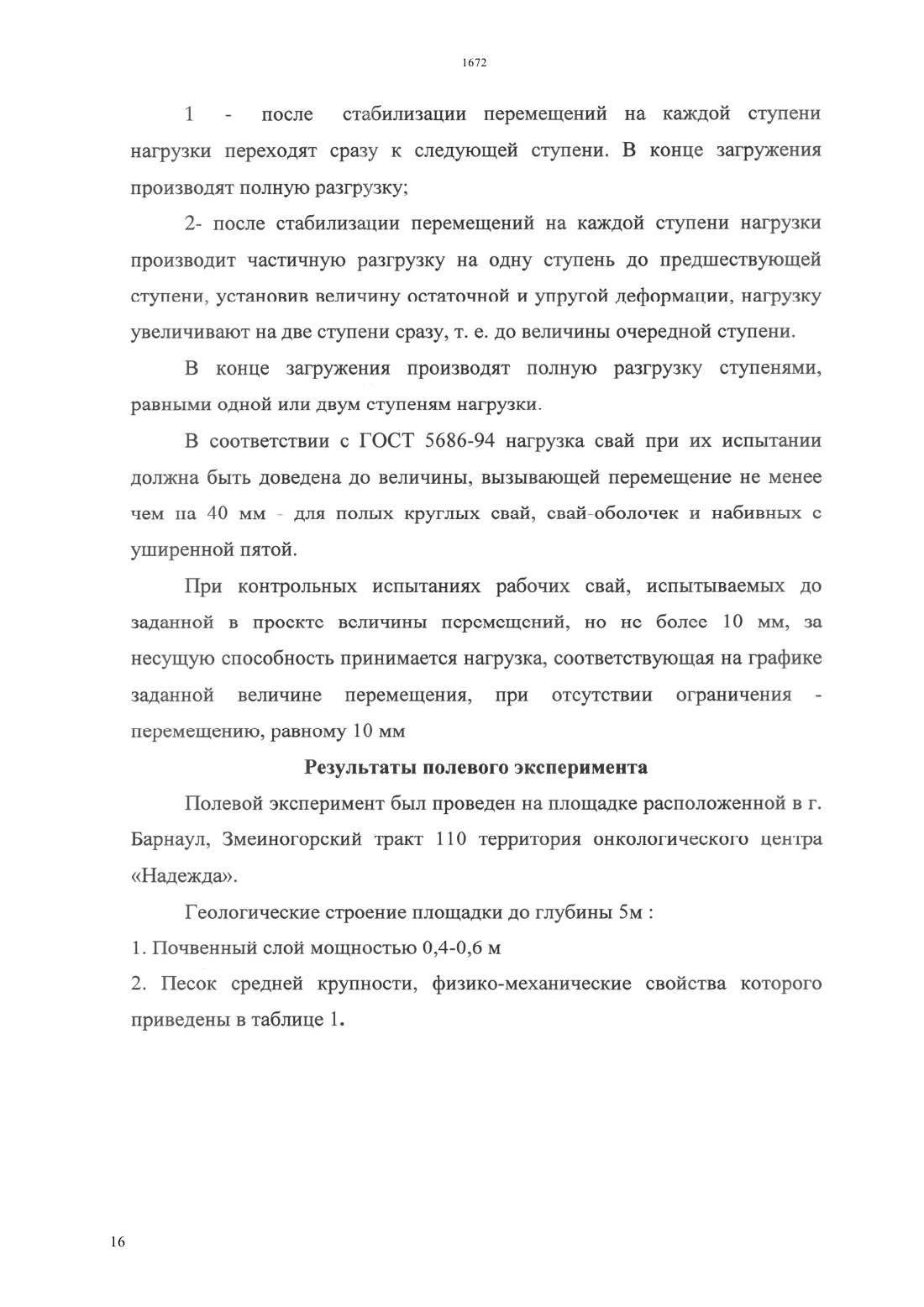

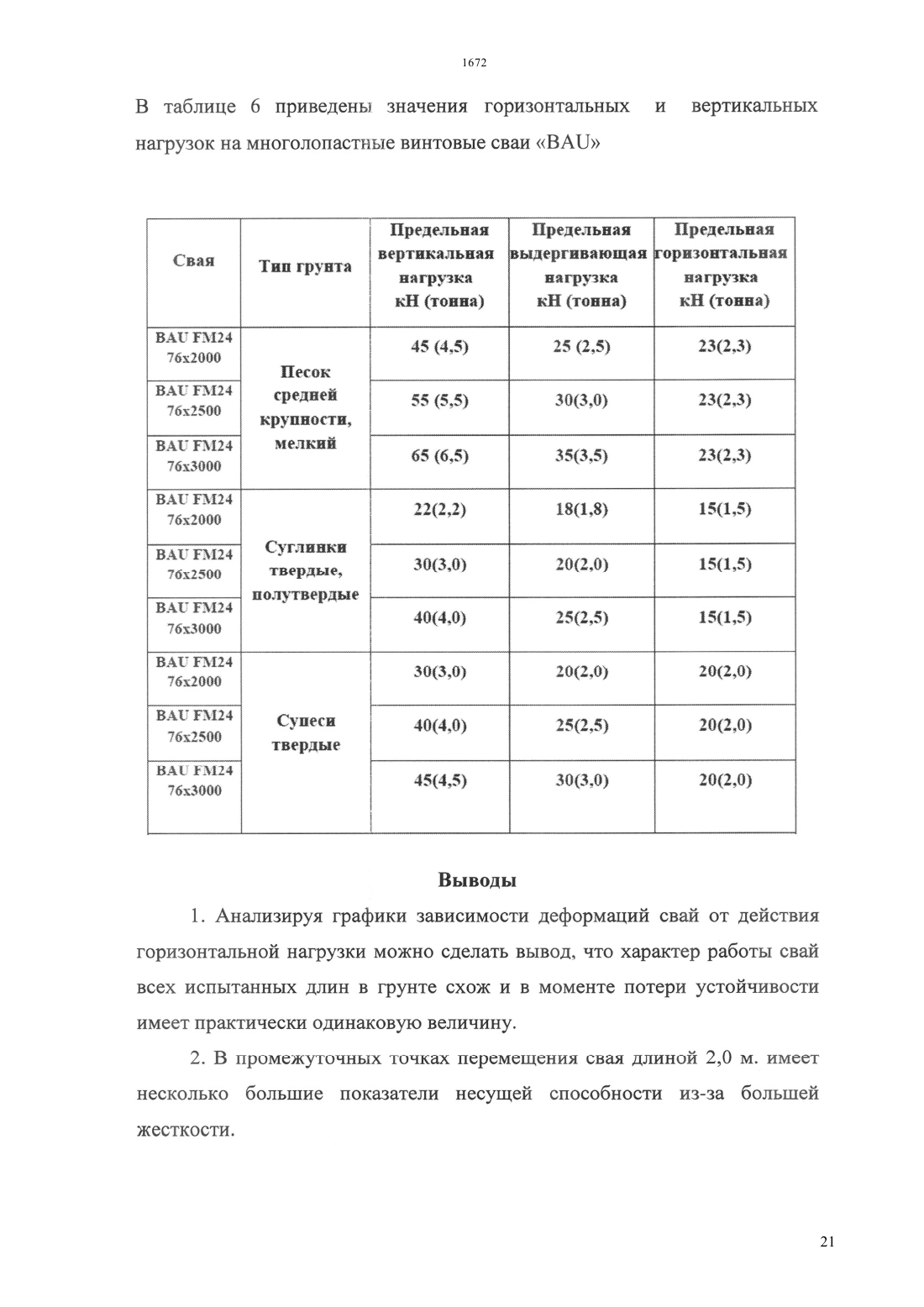

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ наконечник со спиралью, согласно предложенной полезной модели, цилиндрический ствол сваи выполнен ступенчатым с длиной от 500 мм до 4000 мм, состоящим из, по меньшей мере, двух участков, выполненных с уменьшающимися к наконечнику диаметрами от 325 мм до 66 мм,наконечник со спиралью выполнен длиной от 150 мм до 1500 мм, спираль выполнена с шагом спирали 20-50 мм и шириной лопасти спирали от 10 мм до 20 мм, толщина конца конуса наконечника составляет от 10 мм до 65 мм. Кроме того, две части цилиндрического ствола снабжены спиралью. Винтовая свая по первому и второму варианту выполнения характеризуется следующими дополнительными существенными признаками- винтовая свая снабжена фланцем толщиной от 8 мм до 20 мм с отверстиями диаметром от 10 мм до 50 мм- фланец выполнен в виде диска с диаметрально расположенными отверстиями и центральным отверстием. Технический результат, достижение которого обеспечивается реализацией заявляемой совокупностью существенных признаков, состоит в повышении прочности сцепления винтовой сваи с грунтом для создания более сильного анкерного эффекта, что позволяет существенно повысить надежность свайного фундамента.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель относится к строительству, в частности, к сооружению свайных фундаментов, и может быть использована для строительства малоэтажных домов, зданий модульного типа, бань,террас, теплиц, ангаров, трубопроводов, рекламных конструкций, дорожных знаков и указателей,шумозащитных экранов, опор линий освещения и связи, садово-парковой мебели, заборов и ограждений, оснований солнечных батарей и ветрогенераторов. В винтовой свае по первому варианту выполнения, включающей цилиндрический ствол,наконечник со спиралью, согласно предложенной полезной модели, цилиндрический ствол сваи выполнен длиной от 500 мм до 4000 мм, наконечник со спиралью выполнен длиной от 150 мм до 1500 мм, спираль выполнена с шагом спирали 20-50 мм и шириной лопасти спирали от 10 мм до 20 мм,толщина конца конуса наконечника составляет от 10 мм до 65 мм. В винтовой свае по второму варианту выполнения, включающей цилиндрический ствол, 1672 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Винтовая свая, включающая цилиндрический ствол, наконечник со спиралью, отличающаяся тем, что цилиндрический ствол сваи выполнен длиной от 500 мм до 4000 мм, наконечник со спиралью выполнен длиной от 150 мм до 1500 мм,спираль выполнена с шагом спирали от 20 мм до 50 мм и шириной лопасти спирали от 10 мм до 20 мм, толщина конца конуса наконечника составляет от 10 мм до 65 мм. 2. Винтовая свая по п.1, отличающаяся тем, что снабжена фланцем толщиной от 8 мм до 20 мм с отверстиями диаметром от 10 мм до 50 мм. 3. Винтовая свая по п.1, отличающаяся тем, что фланец выполнен в виде кольца с круглыми и или овальными отверстиями. 4. Винтовая свая по п.1, отличающаяся тем, что фланец выполнен в виде диска с диаметрально расположенными отверстиями и центральным отверстием. 5. Винтовая свая, включающая цилиндрический ствол, наконечник со спиралью, отличающаяся тем, что цилиндрический ствол сваи выполнен ступенчатым с длиной от 500 мм до 4000 мм,состоящим из, по меньшей мере, двух участков,выполненных с уменьшающимися к наконечнику диаметрами от 325 мм до 66 мм, наконечник со спиралью выполнен длиной от 150 мм до 1500 мм,спираль выполнена с шагом спирали от 20 мм до 50 мм и шириной лопасти спирали от 10 мм до 20 мм, толщина конца конуса наконечника составляет от 10 мм до 65 мм. 6. Винтовая свая по п.5, отличающаяся тем,что, по меньшей мере, две части цилиндрического ствола снабжены спиралью. 7. Винтовая свая по п.5, отличающаяся тем, что снабжена фланцем толщиной от 8 мм до 20 мм с отверстиями диаметром от 10 мм до 50 мм. 8. Винтовая свая по п.5, отличающаяся тем, что фланец выполнен в виде кольца с круглыми и или овальными отверстиями. 9. Винтовая свая по п.5, отличающаяся тем, что фланец выполнен в виде диска с диаметрально расположенными отверстиями и центральным отверстием.
