Санитарно-гигиеническое устройство-биде для унитаза

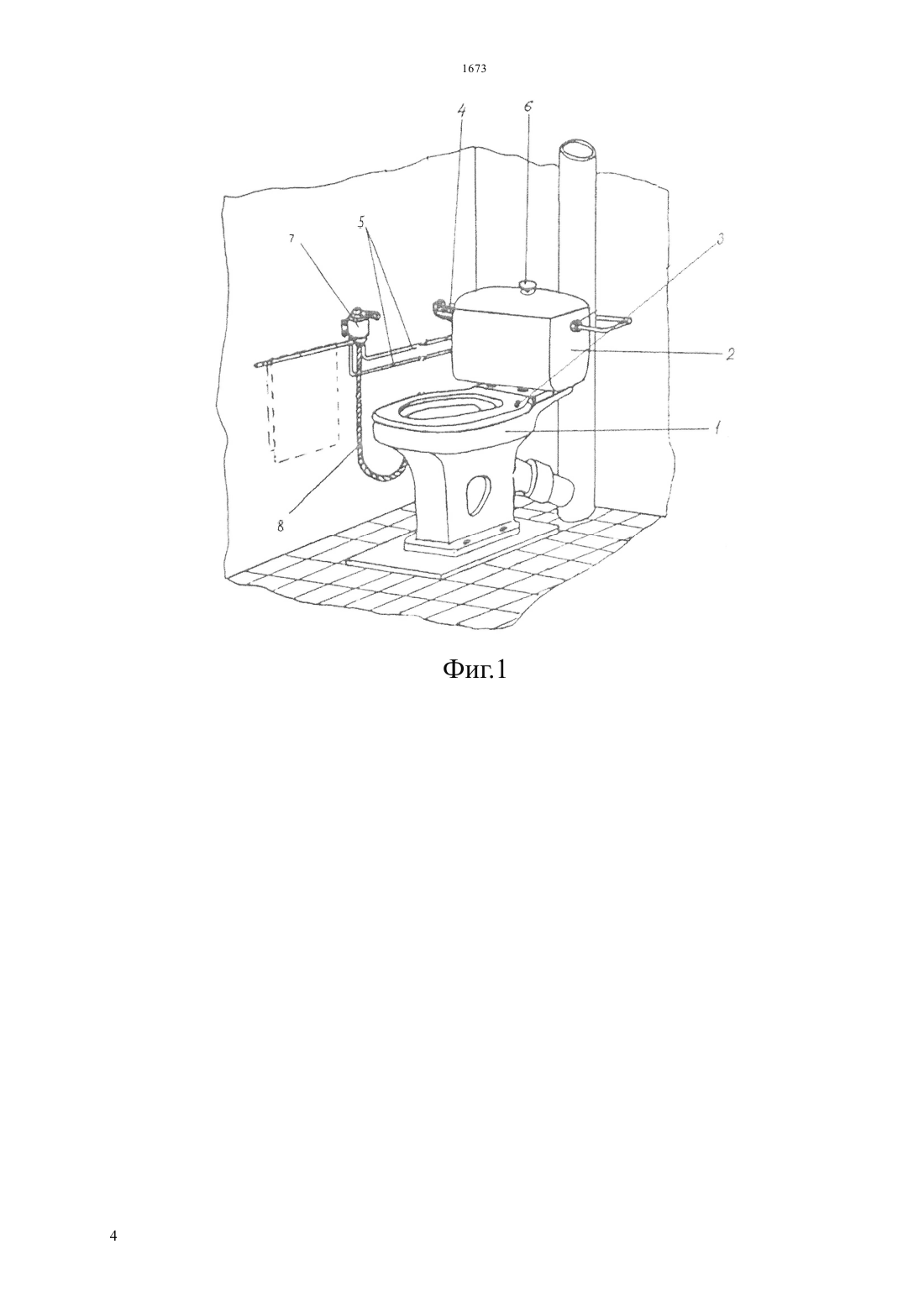

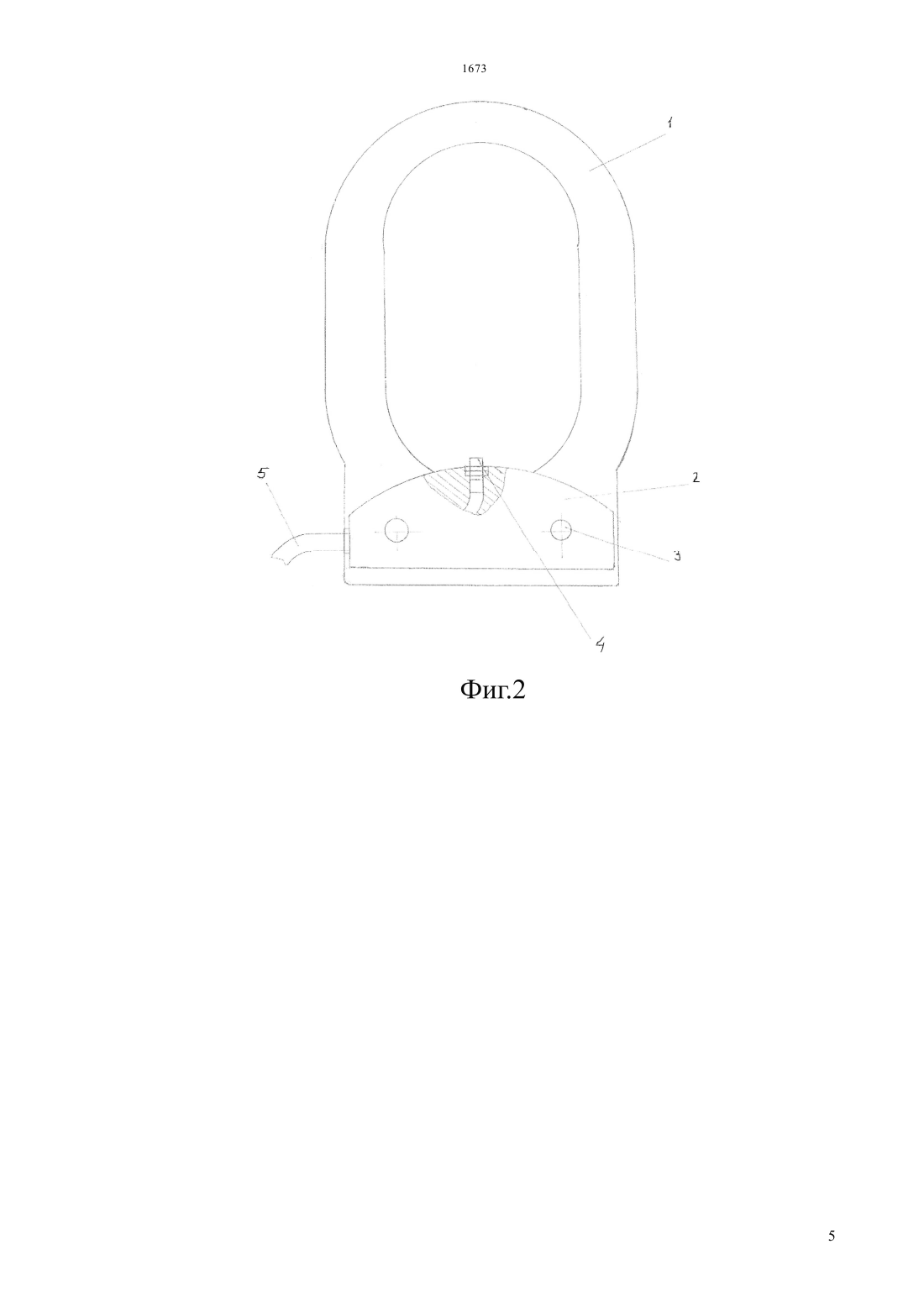

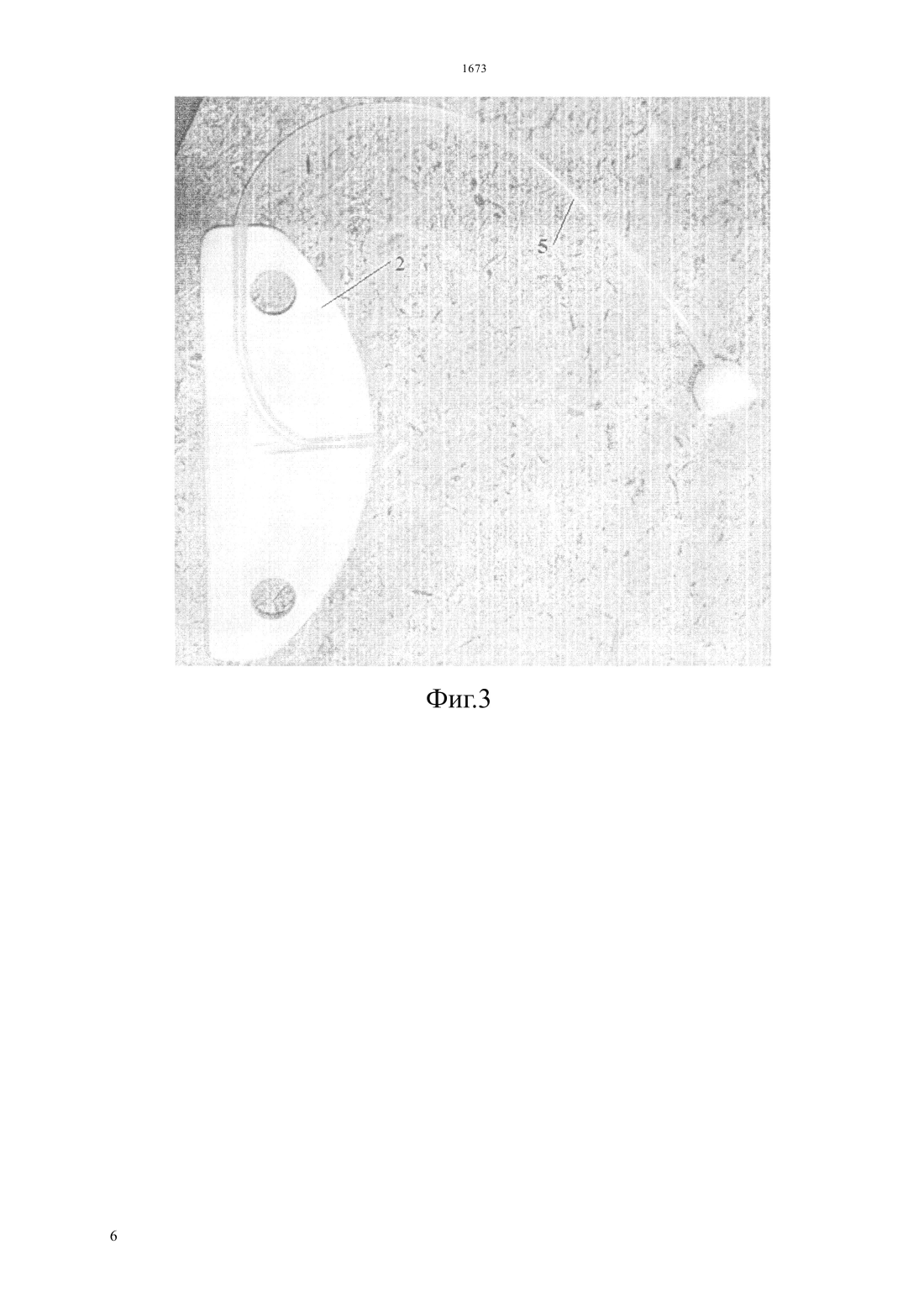

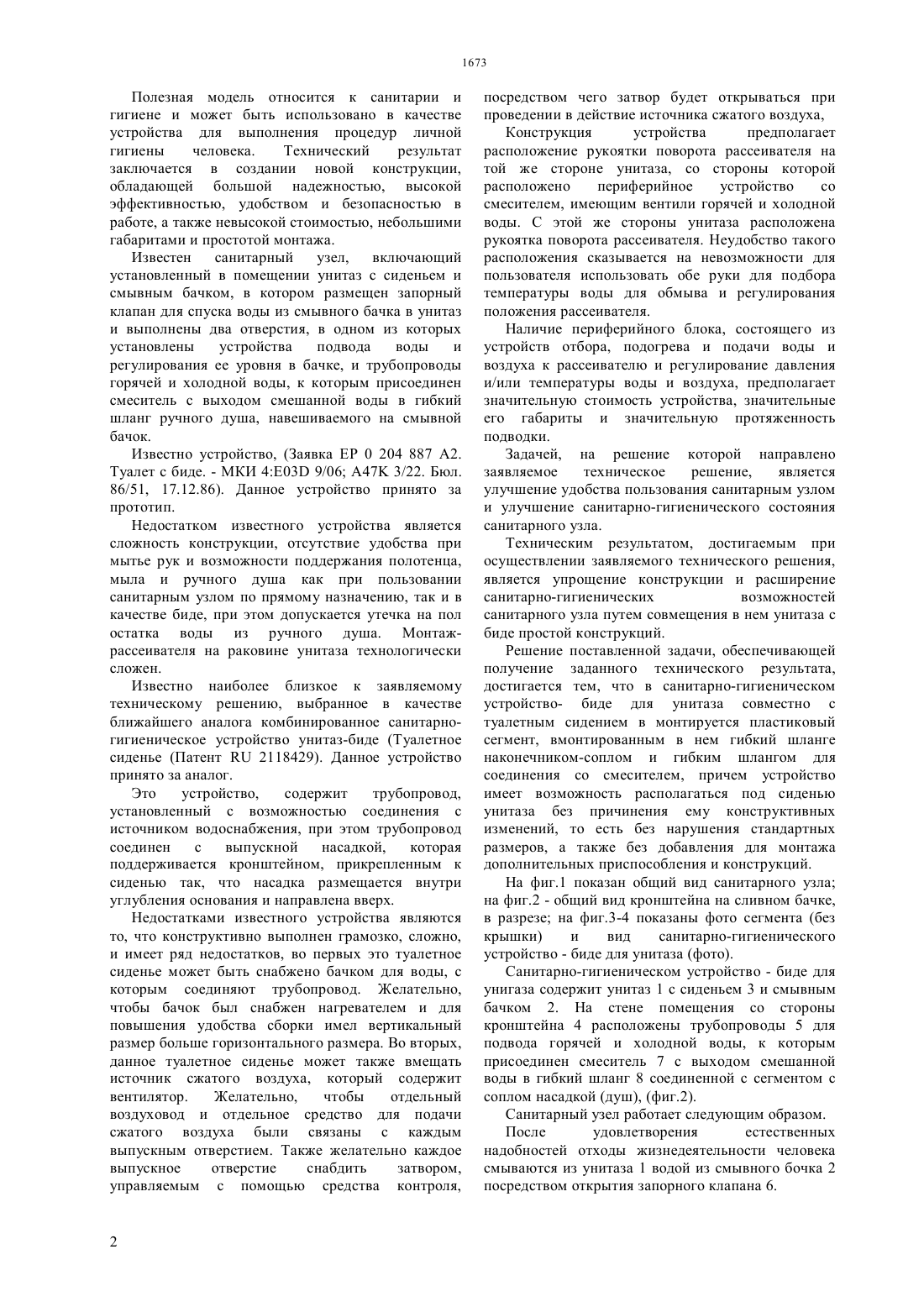

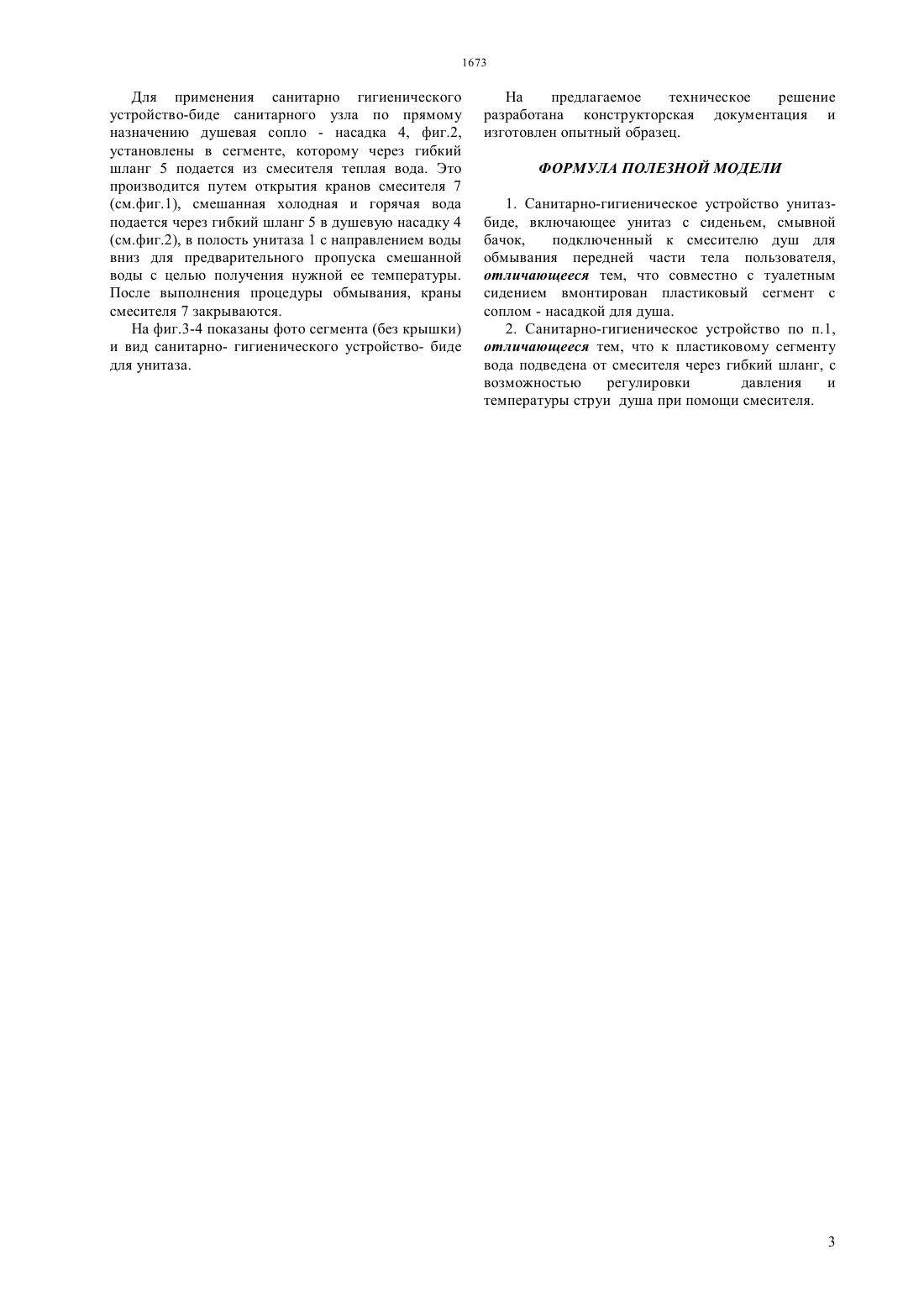

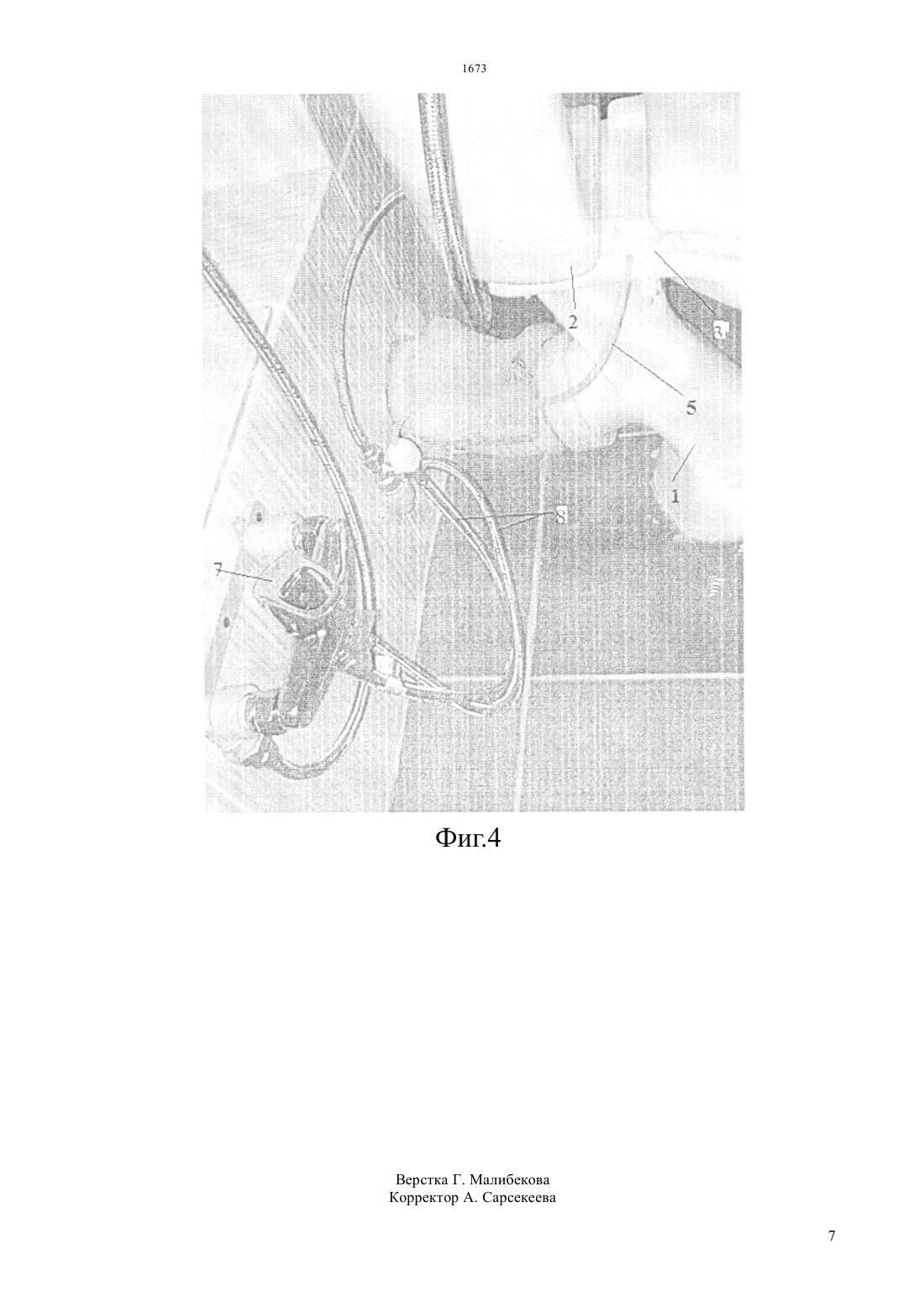

(51) 03 9/08 (2006.01) 61 35/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 1, з.п. ф-лы. После удовлетворения естественных надобностей отходы жизнедеятельности человека смываются из унитаза (1) водой из смывного бачка(2) посредством открытия запорного клапана (6) илл. 1. Для применения санитарно-гигиенического устройство - биде санитарного узла в качестве биде,т.е. при использовании санитарного узла по прямому назначению душевая сопло - насадка (4) илл. 2, установлены в сегменте, к которому через гибкий шланг (5) илл. 2, подается из смесителя теплая вода. Это производится путем открытия кранов смесителя (7) илл. 1, смешанная холодная и горячая вода подается через гибкий шланг (5) илл. 2 в душевую насадку (4) , в полость унитаза (1) илл. 1,с направлением воды вниз для предварительного пропуска смешанной воды с целью получения нужной ее температуры. После выполнения процедуры обмывания, краны смесителя (7) илл. 1 закрываются. Технич. результат заключается в создании новой конструкции, обладающей большой надежностью, высокой эффективностью, удобством и безопасностью в работе, а также невысокой стоимостью, небольшими габаритами и простотой монтажа.(57) Санитарно-гигиеническое устройство-биде для унитаза, относится к санитарии и гигиене и может быть использовано в качестве устройства для выполнения процедур личной гигиены человека. Санитарно-гигиеническом устройство - биде для унитаза содержит унитаз (1) с сиденьем (3) и смывным бачком (2), илл. 1. На стене помещения со стороны кронштейна(4) расположены трубопроводы (5) для подвода горячей и холодной воды, к которым присоединен смеситель (7) с выходом смешанной воды в гибкий шланг (8) илл. 1,соединенной с сегментом (2), илл. 2, с соплом насадкой (4) (душ). Причем, пластиковый сегмент(2) вмонтирован в нижней части сидения (3) илл. 1 в его впадине и имеет соответствующий впадине конфигурацию и толшину, что не нарушает плотное прилегания сидения по поверхности унитаза (1) илл. Полезная модель относится к санитарии и гигиене и может быть использовано в качестве устройства для выполнения процедур личной гигиены человека. Технический результат заключается в создании новой конструкции,обладающей большой надежностью, высокой эффективностью, удобством и безопасностью в работе, а также невысокой стоимостью, небольшими габаритами и простотой монтажа. Известен санитарный узел, включающий установленный в помещении унитаз с сиденьем и смывным бачком, в котором размещен запорный клапан для спуска воды из смывного бачка в унитаз и выполнены два отверстия, в одном из которых установлены устройства подвода воды и регулирования ее уровня в бачке, и трубопроводы горячей и холодной воды, к которым присоединен смеситель с выходом смешанной воды в гибкий шланг ручного душа, навешиваемого на смывной бачок. Известно устройство, (Заявка ЕР 0 204 887 А 2. Туалет с биде. - МКИ 4 Е 03 9/06 47 3/22. Бюл. 86/51, 17.12.86). Данное устройство принято за прототип. Недостатком известного устройства является сложность конструкции, отсутствие удобства при мытье рук и возможности поддержания полотенца,мыла и ручного душа как при пользовании санитарным узлом по прямому назначению, так и в качестве биде, при этом допускается утечка на пол остатка воды из ручного душа. Монтажрассеивателя на раковине унитаза технологически сложен. Известно наиболее близкое к заявляемому техническому решению, выбранное в качестве ближайшего аналога комбинированное санитарногигиеническое устройство унитаз-биде (Туалетное сиденье (Патент 2118429). Данное устройство принято за аналог. Это устройство,содержит трубопровод,установленный с возможностью соединения с источником водоснабжения, при этом трубопровод соединен с выпускной насадкой,которая поддерживается кронштейном, прикрепленным к сиденью так, что насадка размещается внутри углубления основания и направлена вверх. Недостатками известного устройства являются то, что конструктивно выполнен грамозко, сложно,и имеет ряд недостатков, во первых это туалетное сиденье может быть снабжено бачком для воды, с которым соединяют трубопровод. Желательно,чтобы бачок был снабжен нагревателем и для повышения удобства сборки имел вертикальный размер больше горизонтального размера. Во вторых,данное туалетное сиденье может также вмещать источник сжатого воздуха, который содержит вентилятор. Желательно,чтобы отдельный воздуховод и отдельное средство для подачи сжатого воздуха были связаны с каждым выпускным отверстием. Также желательно каждое выпускное отверстие снабдить затвором,управляемым с помощью средства контроля, 2 посредством чего затвор будет открываться при проведении в действие источника сжатого воздуха,Конструкция устройства предполагает расположение рукоятки поворота рассеивателя на той же стороне унитаза, со стороны которой расположено периферийное устройство со смесителем, имеющим вентили горячей и холодной воды. С этой же стороны унитаза расположена рукоятка поворота рассеивателя. Неудобство такого расположения сказывается на невозможности для пользователя использовать обе руки для подбора температуры воды для обмыва и регулирования положения рассеивателя. Наличие периферийного блока, состоящего из устройств отбора, подогрева и подачи воды и воздуха к рассеивателю и регулирование давления и/или температуры воды и воздуха, предполагает значительную стоимость устройства, значительные его габариты и значительную протяженность подводки. Задачей, на решение которой направлено заявляемое техническое решение,является улучшение удобства пользования санитарным узлом и улучшение санитарно-гигиенического состояния санитарного узла. Техническим результатом, достигаемым при осуществлении заявляемого технического решения,является упрощение конструкции и расширение санитарно-гигиенических возможностей санитарного узла путем совмещения в нем унитаза с биде простой конструкций. Решение поставленной задачи, обеспечивающей получение заданного технического результата,достигается тем, что в санитарно-гигиеническом устройство- биде для унитаза совместно с туалетным сидением в монтируется пластиковый сегмент, вмонтированным в нем гибкий шланге наконечником-соплом и гибким шлангом для соединения со смесителем, причем устройство имеет возможность располагаться под сиденью унитаза без причинения ему конструктивных изменений, то есть без нарушения стандартных размеров, а также без добавления для монтажа дополнительных приспособления и конструкций. На фиг.1 показан общий вид санитарного узла на фиг.2 - общий вид кронштейна на сливном бачке,в разрезе на фиг.3-4 показаны фото сегмента (без крышки) и вид санитарно-гигиенического устройство - биде для унитаза (фото). Санитарно-гигиеническом устройство - биде для унигаза содержит унитаз 1 с сиденьем 3 и смывным бачком 2. На стене помещения со стороны кронштейна 4 расположены трубопроводы 5 для подвода горячей и холодной воды, к которым присоединен смеситель 7 с выходом смешанной воды в гибкий шланг 8 соединенной с сегментом с соплом насадкой (душ), (фиг.2). Санитарный узел работает следующим образом. После удовлетворения естественных надобностей отходы жизнедеятельности человека смываются из унитаза 1 водой из смывного бочка 2 посредством открытия запорного клапана 6. Для применения санитарно гигиенического устройство-биде санитарного узла по прямому назначению душевая сопло - насадка 4, фиг.2,установлены в сегменте, которому через гибкий шланг 5 подается из смесителя теплая вода. Это производится путем открытия кранов смесителя 7(см.фиг.1), смешанная холодная и горячая вода подается через гибкий шланг 5 в душевую насадку 4(см.фиг.2), в полость унитаза 1 с направлением воды вниз для предварительного пропуска смешанной воды с целью получения нужной ее температуры. После выполнения процедуры обмывания, краны смесителя 7 закрываются. На фиг.3-4 показаны фото сегмента (без крышки) и вид санитарно- гигиенического устройство- биде для унитаза. На предлагаемое техническое решение разработана конструкторская документация и изготовлен опытный образец. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Санитарно-гигиеническое устройство унитазбиде, включающее унитаз с сиденьем, смывной бачок,подключенный к смесителю душ для обмывания передней части тела пользователя,отличающееся тем, что совместно с туалетным сидением вмонтирован пластиковый сегмент с соплом - насадкой для душа. 2. Санитарно-гигиеническое устройство по п.1,отличающееся тем, что к пластиковому сегменту вода подведена от смесителя через гибкий шланг, с возможностью регулировки давления и температуры струи душа при помощи смесителя.
