Смывной бачок унитаза

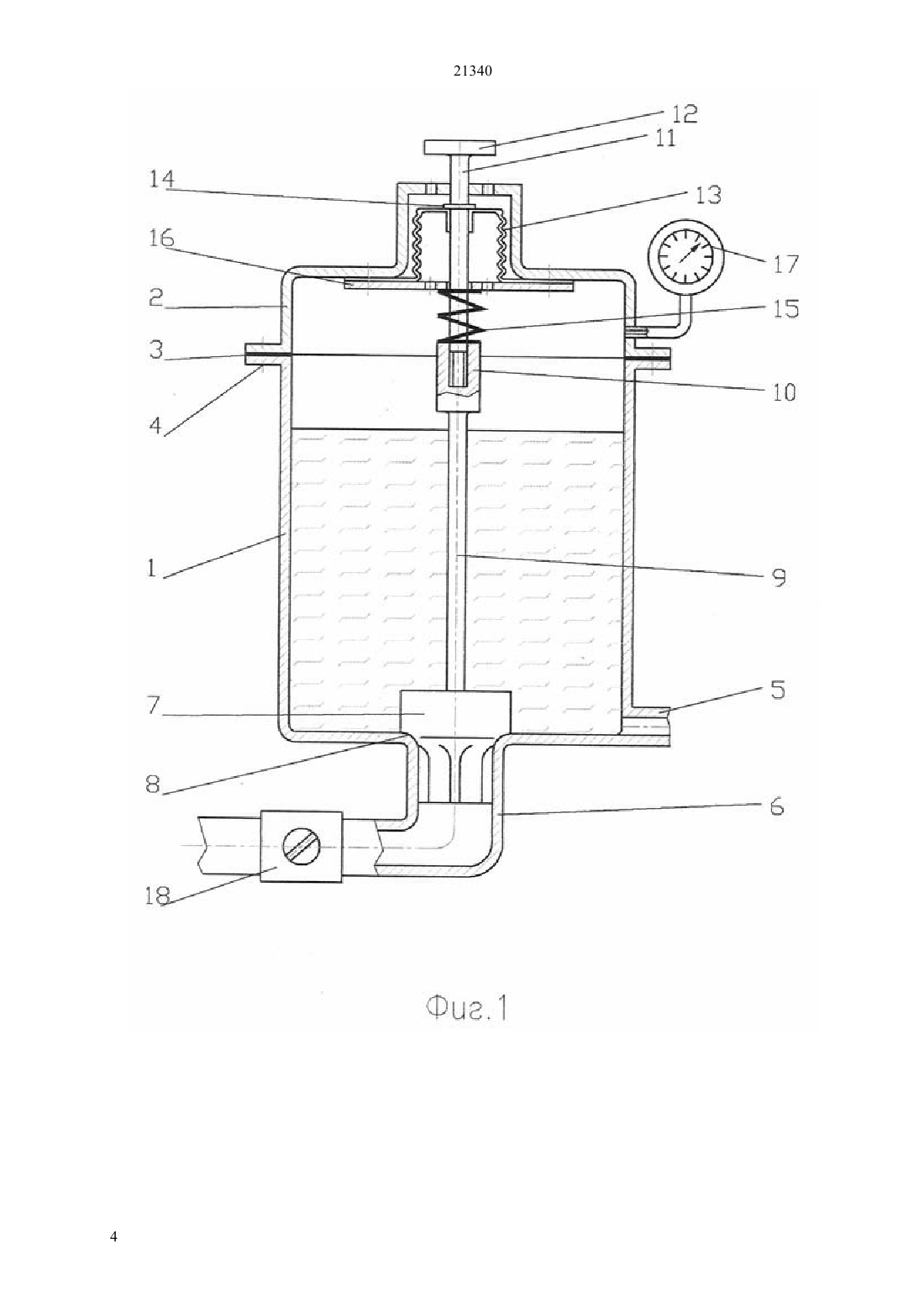

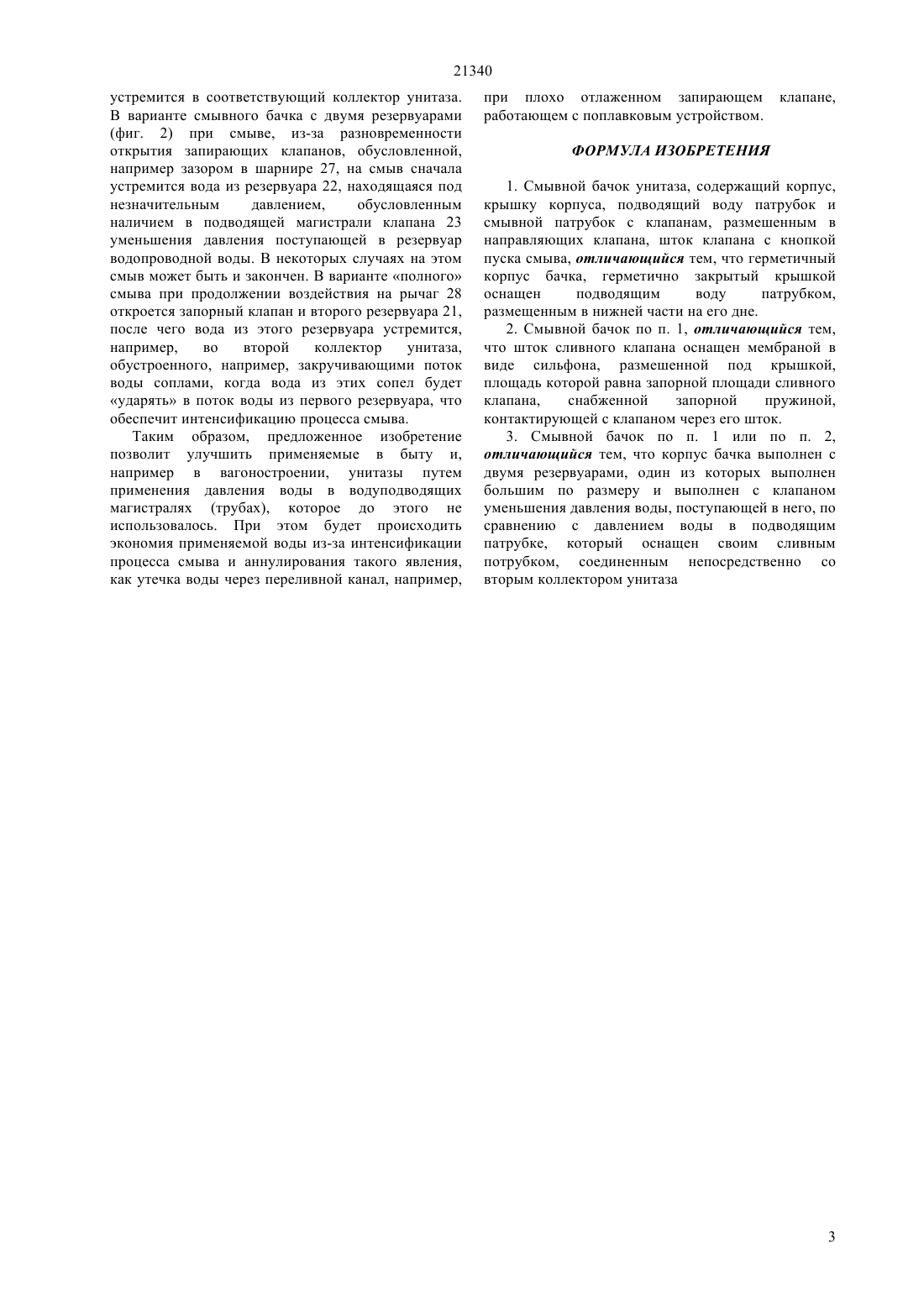

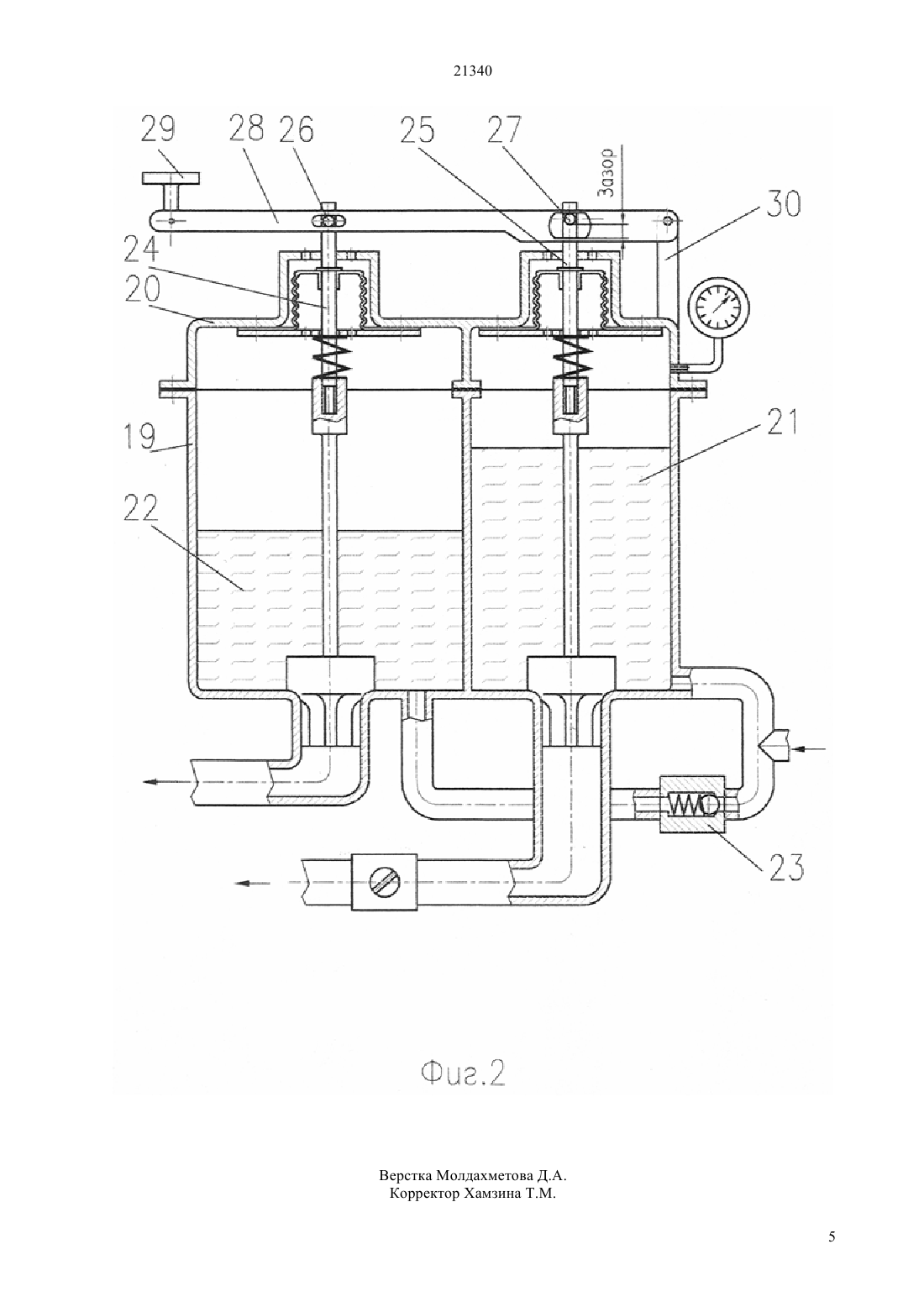

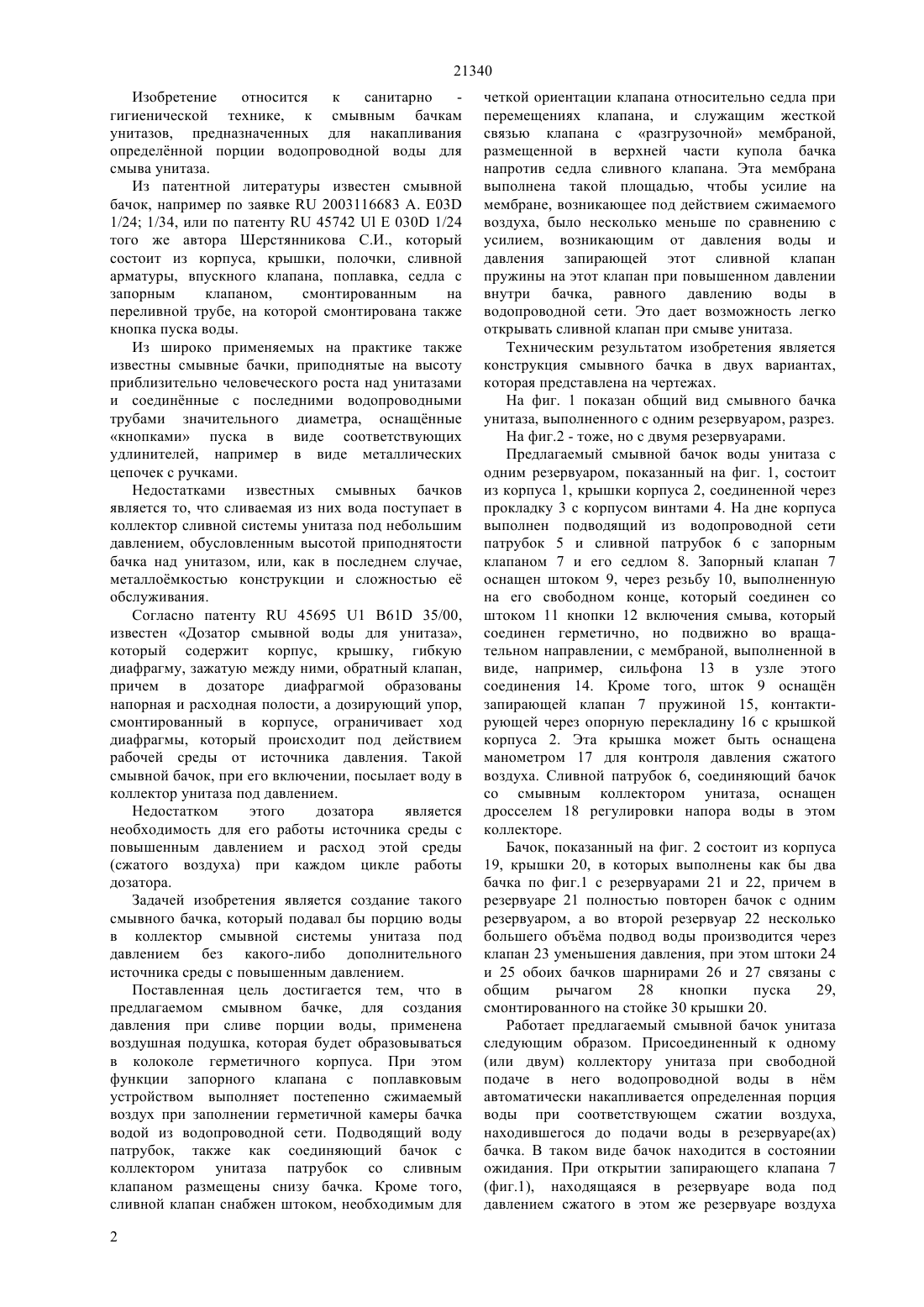

(51) 03 1/24 (2006.01) 61 35/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ водой, имеющей повышенное давление в начале каждого цикла. Это достигается тем, что в предлагаемом смывном бачке унитаза применен принцип образования воздушного колокола,при герметичном корпусе бачка, и нижнем подводе применяемой воды, например водопроводной. Кроме того, по варианту изобретения бачок с двумя резервуарами позволяет варьировать процессом смыва, например с применением в унитазе двух коллекторов, и при этом экономить воду при аннулировании в бачке переливного канала.(57) Изобретение относится к санитарно - гигиенической технике, к конструкциям бытовых и,например, вагонных унитазов. Техническим результатом изобретения является повышение эффективности процесса смыва унитаза 21340 Изобретение относится к санитарно гигиенической технике, к смывным бачкам унитазов, предназначенных для накапливания определнной порции водопроводной воды для смыва унитаза. Из патентной литературы известен смывной бачок, например по заявке 2003116683 А. Е 03 1/24 1/34, или по патенту 45742030 1/24 того же автора Шерстянникова С.И., который состоит из корпуса, крышки, полочки, сливной арматуры, впускного клапана, поплавка, седла с запорным клапаном,смонтированным на переливной трубе, на которой смонтирована также кнопка пуска воды. Из широко применяемых на практике также известны смывные бачки, приподнятые на высоту приблизительно человеческого роста над унитазами и соединнные с последними водопроводными трубами значительного диаметра, оснащнные кнопками пуска в виде соответствующих удлинителей, например в виде металлических цепочек с ручками. Недостатками известных смывных бачков является то, что сливаемая из них вода поступает в коллектор сливной системы унитаза под небольшим давлением, обусловленным высотой приподнятости бачка над унитазом, или, как в последнем случае,металломкостью конструкции и сложностью е обслуживания. Согласно патенту 45695 1 В 61 35/00,известен Дозатор смывной воды для унитаза,который содержит корпус, крышку, гибкую диафрагму, зажатую между ними, обратный клапан,причем в дозаторе диафрагмой образованы напорная и расходная полости, а дозирующий упор,смонтированный в корпусе, ограничивает ход диафрагмы, который происходит под действием рабочей среды от источника давления. Такой смывной бачок, при его включении, посылает воду в коллектор унитаза под давлением. Недостатком этого дозатора является необходимость для его работы источника среды с повышенным давлением и расход этой среды(сжатого воздуха) при каждом цикле работы дозатора. Задачей изобретения является создание такого смывного бачка, который подавал бы порцию воды в коллектор смывной системы унитаза под давлением без какого-либо дополнительного источника среды с повышенным давлением. Поставленная цель достигается тем, что в предлагаемом смывном бачке, для создания давления при сливе порции воды, применена воздушная подушка, которая будет образовываться в колоколе герметичного корпуса. При этом функции запорного клапана с поплавковым устройством выполняет постепенно сжимаемый воздух при заполнении герметичной камеры бачка водой из водопроводной сети. Подводящий воду патрубок, также как соединяющий бачок с коллектором унитаза патрубок со сливным клапаном размещены снизу бачка. Кроме того,сливной клапан снабжен штоком, необходимым для 2 четкой ориентации клапана относительно седла при перемещениях клапана, и служащим жесткой связью клапана с разгрузочной мембраной,размещенной в верхней части купола бачка напротив седла сливного клапана. Эта мембрана выполнена такой площадью, чтобы усилие на мембране, возникающее под действием сжимаемого воздуха, было несколько меньше по сравнению с усилием, возникающим от давления воды и давления запирающей этот сливной клапан пружины на этот клапан при повышенном давлении внутри бачка, равного давлению воды в водопроводной сети. Это дает возможность легко открывать сливной клапан при смыве унитаза. Техническим результатом изобретения является конструкция смывного бачка в двух вариантах,которая представлена на чертежах. На фиг. 1 показан общий вид смывного бачка унитаза, выполненного с одним резервуаром, разрез. На фиг.2 - тоже, но с двумя резервуарами. Предлагаемый смывной бачок воды унитаза с одним резервуаром, показанный на фиг. 1, состоит из корпуса 1, крышки корпуса 2, соединенной через прокладку 3 с корпусом винтами 4. На дне корпуса выполнен подводящий из водопроводной сети патрубок 5 и сливной патрубок 6 с запорным клапаном 7 и его седлом 8. Запорный клапан 7 оснащен штоком 9, через резьбу 10, выполненную на его свободном конце, который соединен со штоком 11 кнопки 12 включения смыва, который соединен герметично, но подвижно во вращательном направлении, с мембраной, выполненной в виде, например, сильфона 13 в узле этого соединения 14. Кроме того, шток 9 оснащн запирающей клапан 7 пружиной 15, контактирующей через опорную перекладину 16 с крышкой корпуса 2. Эта крышка может быть оснащена манометром 17 для контроля давления сжатого воздуха. Сливной патрубок 6, соединяющий бачок со смывным коллектором унитаза, оснащен дросселем 18 регулировки напора воды в этом коллекторе. Бачок, показанный на фиг. 2 состоит из корпуса 19, крышки 20, в которых выполнены как бы два бачка по фиг.1 с резервуарами 21 и 22, причем в резервуаре 21 полностью повторен бачок с одним резервуаром, а во второй резервуар 22 несколько большего объма подвод воды производится через клапан 23 уменьшения давления, при этом штоки 24 и 25 обоих бачков шарнирами 26 и 27 связаны с общим рычагом 28 кнопки пуска 29,смонтированного на стойке 30 крышки 20. Работает предлагаемый смывной бачок унитаза следующим образом. Присоединенный к одному(или двум) коллектору унитаза при свободной подаче в него водопроводной воды в нм автоматически накапливается определенная порция воды при соответствующем сжатии воздуха,находившегося до подачи воды в резервуаре(ах) бачка. В таком виде бачок находится в состоянии ожидания. При открытии запирающего клапана 7(фиг.1), находящаяся в резервуаре вода под давлением сжатого в этом же резервуаре воздуха 21340 устремится в соответствующий коллектор унитаза. В варианте смывного бачка с двумя резервуарами(фиг. 2) при смыве, из-за разновременности открытия запирающих клапанов, обусловленной,например зазором в шарнире 27, на смыв сначала устремится вода из резервуара 22, находящаяся под незначительным давлением,обусловленным наличием в подводящей магистрали клапана 23 уменьшения давления поступающей в резервуар водопроводной воды. В некоторых случаях на этом смыв может быть и закончен. В варианте полного смыва при продолжении воздействия на рычаг 28 откроется запорный клапан и второго резервуара 21,после чего вода из этого резервуара устремится,например,во второй коллектор унитаза,обустроенного, например, закручивающими поток воды соплами, когда вода из этих сопел будет ударять в поток воды из первого резервуара, что обеспечит интенсификацию процесса смыва. Таким образом, предложенное изобретение позволит улучшить применяемые в быту и,например в вагоностроении, унитазы путем применения давления воды в водуподводящих магистралях (трубах), которое до этого не использовалось. При этом будет происходить экономия применяемой воды из-за интенсификации процесса смыва и аннулирования такого явления,как утечка воды через переливной канал, например, при плохо отлаженном запирающем работающем с поплавковым устройством. клапане, ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Смывной бачок унитаза, содержащий корпус,крышку корпуса, подводящий воду патрубок и смывной патрубок с клапанам, размешенным в направляющих клапана, шток клапана с кнопкой пуска смыва, отличающийся тем, что герметичный корпус бачка, герметично закрытый крышкой оснащен подводящим воду патрубком,размещенным в нижней части на его дне. 2. Смывной бачок по п. 1, отличающийся тем,что шток сливного клапана оснащен мембраной в виде сильфона, размешенной под крышкой,площадь которой равна запорной площади сливного клапана,снабженной запорной пружиной,контактирующей с клапаном через его шток. 3. Смывной бачок по п. 1 или по п. 2,отличающийся тем, что корпус бачка выполнен с двумя резервуарами, один из которых выполнен большим по размеру и выполнен с клапаном уменьшения давления воды, поступающей в него, по сравнению с давлением воды в подводящим патрубке, который оснащен своим сливным потрубком, соединенным непосредственно со вторым коллектором унитаза
