Способ получения хлоргуминовых кислот

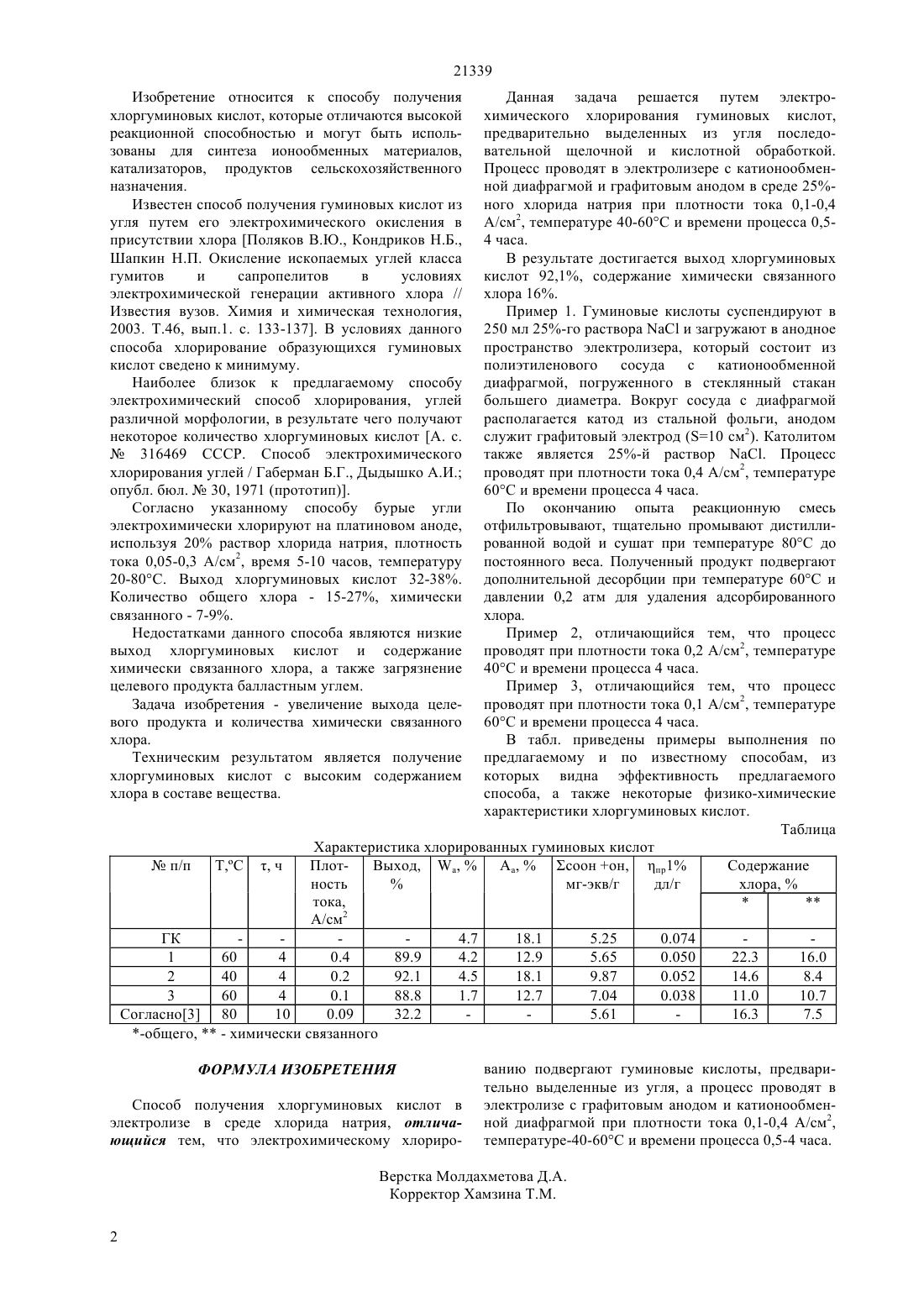

(51) 25 1/26 (2006.01) 05 11/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - увеличение выхода целевого продукта и количества химически связанного хлора. Данная задача решается путем электрохимического хлорирования гуминовых кислот,предварительно выделенных из природноокисленных углей последовательной щелочной и кислотной обработкой. Процесс проводят в электролизере с катионообменной диафрагмой и графитовым анодом в среде 25-ного хлорида натрия при плотности тока 0,1-0,4 А/см 2,температуре 40-60 С и времени процесса 0,5-4 часа. В результате достигается выход хлоргуминовых кислот 92,1, содержание химически связанного хлора 16.(76) Аккулова Зауре Гумаровна , Рябова Инна Николаевна , Мустафина Галина Афанасьевна(56) А.с.316469 СССР. Способ электрохимического хлорирования углей / Габерман Б.Г.,Дыдышко А.И. опубл. бюл.30, 1971 (прототип)(54) СПОСОБ ПОЛУЧЕНИЯ ХЛОРГУМИНОВЫХ КИСЛОТ(57) Изобретение относится к способу получения хлоргуминовых кислот, которые отличаются высокой реакционной способностью и могут быть использованы для синтеза ионообменных материалов,катализаторов,продуктов сельскохозяйственного назначения. 21339 Изобретение относится к способу получения хлоргуминовых кислот, которые отличаются высокой реакционной способностью и могут быть использованы для синтеза ионообменных материалов,катализаторов, продуктов сельскохозяйственного назначения. Известен способ получения гуминовых кислот из угля путем его электрохимического окисления в присутствии хлора Поляков В.Ю., Кондриков Н.Б.,Шапкин Н.П. Окисление ископаемых углей класса гумитов и сапропелитов в условиях электрохимической генерации активного хлора // Известия вузов. Химия и химическая технология,2003. Т.46, вып.1. с. 133-137. В условиях данного способа хлорирование образующихся гуминовых кислот сведено к минимуму. Наиболее близок к предлагаемому способу электрохимический способ хлорирования, углей различной морфологии, в результате чего получают некоторое количество хлоргуминовых кислот А. с.316469 СССР. Способ электрохимического хлорирования углей / Габерман Б.Г., Дыдышко А.И. опубл. бюл.30, 1971 (прототип). Согласно указанному способу бурые угли электрохимически хлорируют на платиновом аноде,используя 20 раствор хлорида натрия, плотность тока 0,05-0,3 А/см 2, время 5-10 часов, температуру 20-80 С. Выход хлоргуминовых кислот 32-38. Количество общего хлора - 15-27, химически связанного - 7-9. Недостатками данного способа являются низкие выход хлоргуминовых кислот и содержание химически связанного хлора, а также загрязнение целевого продукта балластным углем. Задача изобретения - увеличение выхода целевого продукта и количества химически связанного хлора. Техническим результатом является получение хлоргуминовых кислот с высоким содержанием хлора в составе вещества. Данная задача решается путем электрохимического хлорирования гуминовых кислот,предварительно выделенных из угля последовательной щелочной и кислотной обработкой. Процесс проводят в электролизере с катионообменной диафрагмой и графитовым анодом в среде 25 ного хлорида натрия при плотности тока 0,1-0,4 А/см 2, температуре 40-60 С и времени процесса 0,54 часа. В результате достигается выход хлоргуминовых кислот 92,1, содержание химически связанного хлора 16. Пример 1. Гуминовые кислоты суспендируют в 250 мл 25-го раствораи загружают в анодное пространство электролизера, который состоит из полиэтиленового сосуда с катионообменной диафрагмой, погруженного в стеклянный стакан большего диаметра. Вокруг сосуда с диафрагмой располагается катод из стальной фольги, анодом служит графитовый электрод (10 см 2). Католитом также является 25-й раствор . Процесс проводят при плотности тока 0,4 А/см 2, температуре 60 С и времени процесса 4 часа. По окончанию опыта реакционную смесь отфильтровывают, тщательно промывают дистиллированной водой и сушат при температуре 80 С до постоянного веса. Полученный продукт подвергают дополнительной десорбции при температуре 60 С и давлении 0,2 атм для удаления адсорбированного хлора. Пример 2, отличающийся тем, что процесс проводят при плотности тока 0,2 А/см 2, температуре 40 С и времени процесса 4 часа. Пример 3, отличающийся тем, что процесс проводят при плотности тока 0,1 А/см 2, температуре 60 С и времени процесса 4 часа. В табл. приведены примеры выполнения по предлагаемому и по известному способам, из которых видна эффективность предлагаемого способа, а также некоторые физико-химические характеристики хлоргуминовых кислот. Таблица Характеристика хлорированных гуминовых кислотп/п Т,С , ч ПлотВыход, ,Аа,соон он, пр 1 Содержание ность-общего,- химически связанного ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения хлоргуминовых кислот в электролизе в среде хлорида натрия, отличающийся тем, что электрохимическому хлориро ванию подвергают гуминовые кислоты, предварительно выделенные из угля, а процесс проводят в электролизе с графитовым анодом и катионообменной диафрагмой при плотности тока 0,1-0,4 А/см 2,температуре-40-60 С и времени процесса 0,5-4 часа.
