Система вентиляции унитаза

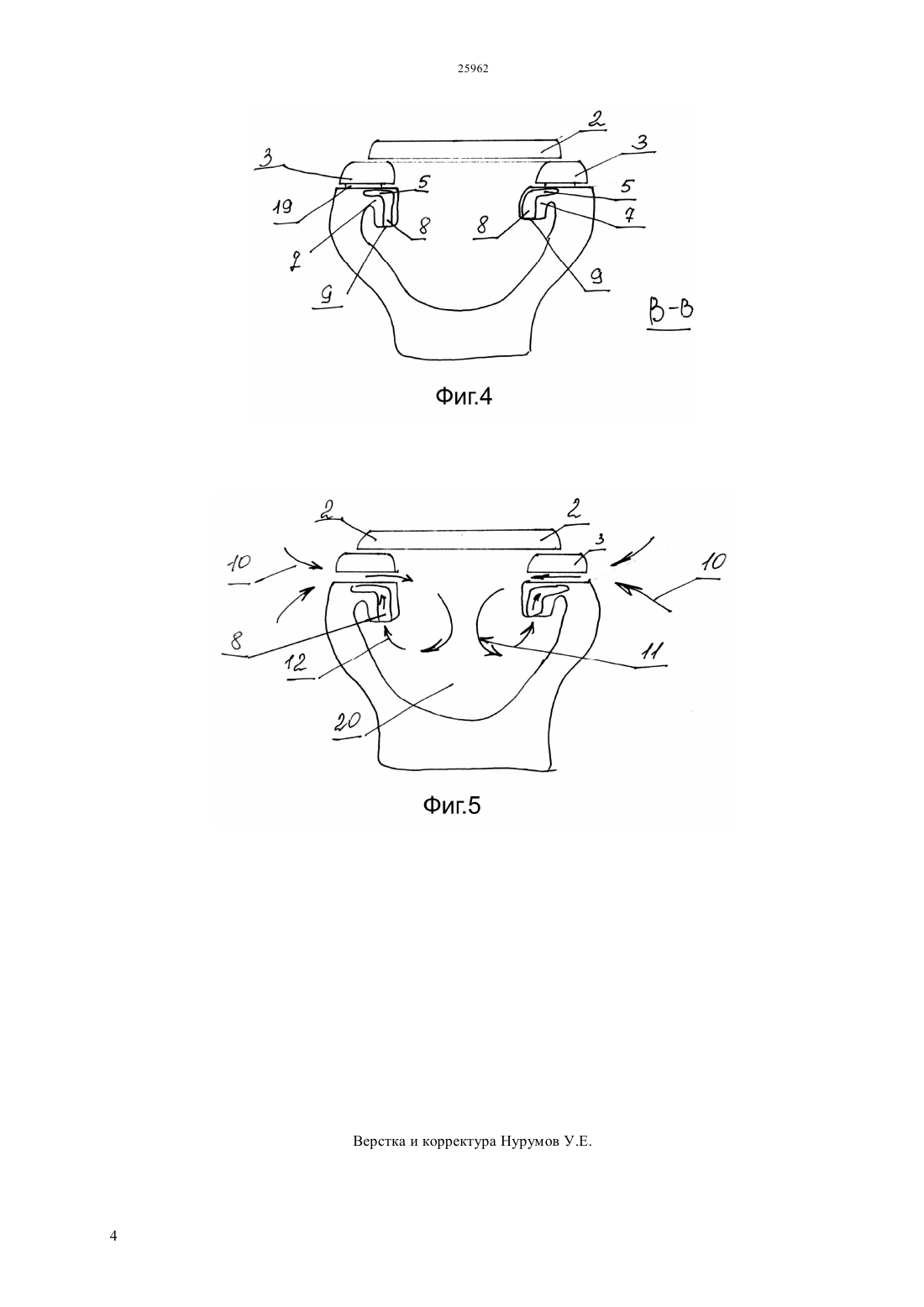

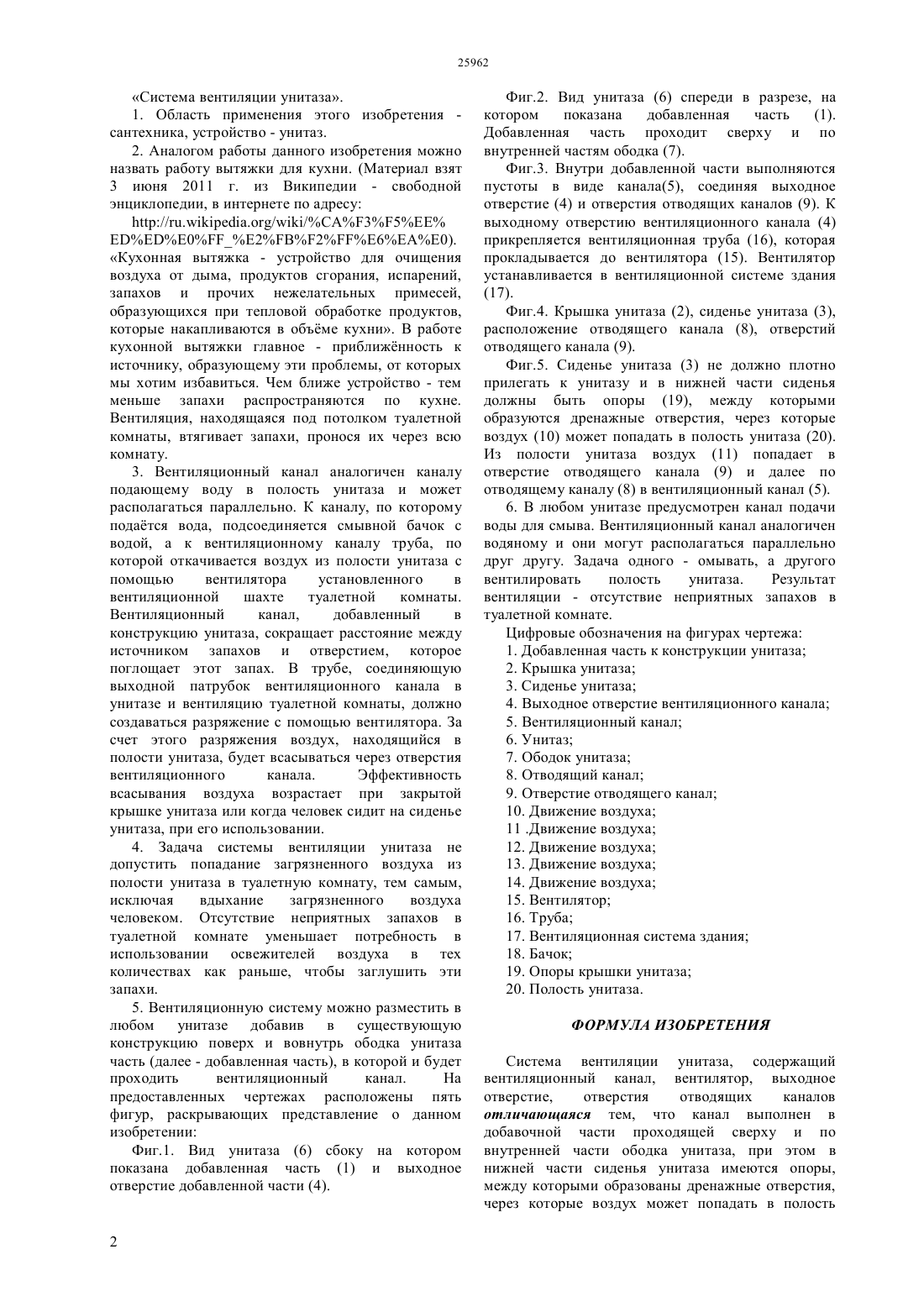

(51) 24 7/06 (2011.01) 03 9/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вентиляционный канал в вентиляционную систему здания. Вентиляционный канал по своей конструкции похож на канал для подачи воды в полость унитаза (см. фигуру, прилагаемый к реферату). Вентиляционный канал выполняется параллельно каналу подачи воды. У канала подачи воды вводное отверстие соединено с бачком наполненным водой. Выходное отверстие вентиляционного канала унитаза соединяется с вытяжкой вентиляционной системы здания. При создании разряжения в вентиляционной системе здания, загрязненный воздух из полости унитаза будет удаляться через вентиляционную систему унитаза. Задача Вентиляционной системы унитаза не допустить попадание загрязненного воздуха из полости унитаза в туалетную комнату, тем самым,исключая вдыхание загрязненного воздуха человеком. Отсутствие неприятных запахов в туалетной комнате уменьшает потребность в использовании освежителей воздуха в тех количествах как раньше.(57) Область применения данного изобретения - это сантехника, используемая человеком в быту и служебных помещениях. Устройство, в котором применено изобретение - унитаз. Все мы сталкиваемся с проблемой неприятного запаха во время посещения туалета, и приходится прибегать к использованию освежителей воздуха,которые также не благотворно влияют на организм человека. Подобно кухонной вытяжке Вентиляционная система унитаза выводит загрязненный воздух из полости унитаза в вентиляционную систему здания. Вентиляционная система унитаза расположена в конструкции унитаза аналогично каналу подачи воды и отличается тем, что предназначена для удаления загрязненного воздуха из полости унитаза через Система вентиляции унитаза. 1. Область применения этого изобретения сантехника, устройство - унитаз. 2. Аналогом работы данного изобретения можно назвать работу вытяжки для кухни. (Материал взят 3 июня 2011 г. из Википедии - свободной энциклопедии, в интернете по адресу////35 02260). Кухонная вытяжка - устройство для очищения воздуха от дыма, продуктов сгорания, испарений,запахов и прочих нежелательных примесей,образующихся при тепловой обработке продуктов,которые накапливаются в объме кухни. В работе кухонной вытяжки главное - приближнность к источнику, образующему эти проблемы, от которых мы хотим избавиться. Чем ближе устройство - тем меньше запахи распространяются по кухне. Вентиляция, находящаяся под потолком туалетной комнаты, втягивает запахи, пронося их через всю комнату. 3. Вентиляционный канал аналогичен каналу подающему воду в полость унитаза и может располагаться параллельно. К каналу, по которому податся вода, подсоединяется смывной бачок с водой, а к вентиляционному каналу труба, по которой откачивается воздух из полости унитаза с помощью вентилятора установленного в вентиляционной шахте туалетной комнаты. Вентиляционный канал,добавленный в конструкцию унитаза, сокращает расстояние между источником запахов и отверстием, которое поглощает этот запах. В трубе, соединяющую выходной патрубок вентиляционного канала в унитазе и вентиляцию туалетной комнаты, должно создаваться разряжение с помощью вентилятора. За счет этого разряжения воздух, находящийся в полости унитаза, будет всасываться через отверстия вентиляционного канала. Эффективность всасывания воздуха возрастает при закрытой крышке унитаза или когда человек сидит на сиденье унитаза, при его использовании. 4. Задача системы вентиляции унитаза не допустить попадание загрязненного воздуха из полости унитаза в туалетную комнату, тем самым,исключая вдыхание загрязненного воздуха человеком. Отсутствие неприятных запахов в туалетной комнате уменьшает потребность в использовании освежителей воздуха в тех количествах как раньше, чтобы заглушить эти запахи. 5. Вентиляционную систему можно разместить в любом унитазе добавив в существующую конструкцию поверх и вовнутрь ободка унитаза часть (далее - добавленная часть), в которой и будет проходить вентиляционный канал. На предоставленных чертежах расположены пять фигур, раскрывающих представление о данном изобретении Фиг.1. Вид унитаза (6) сбоку на котором показана добавленная часть (1) и выходное отверстие добавленной части (4). Фиг.2. Вид унитаза (6) спереди в разрезе, на котором показана добавленная часть(1). Добавленная часть проходит сверху и по внутренней частям ободка (7). Фиг.3. Внутри добавленной части выполняются пустоты в виде канала(5), соединяя выходное отверстие (4) и отверстия отводящих каналов (9). К выходному отверстию вентиляционного канала (4) прикрепляется вентиляционная труба (16), которая прокладывается до вентилятора (15). Вентилятор устанавливается в вентиляционной системе здания(17). Фиг.4. Крышка унитаза (2), сиденье унитаза (3),расположение отводящего канала (8), отверстий отводящего канала (9). Фиг.5. Сиденье унитаза (3) не должно плотно прилегать к унитазу и в нижней части сиденья должны быть опоры (19), между которыми образуются дренажные отверстия, через которые воздух (10) может попадать в полость унитаза (20). Из полости унитаза воздух (11) попадает в отверстие отводящего канала (9) и далее по отводящему каналу (8) в вентиляционный канал (5). 6. В любом унитазе предусмотрен канал подачи воды для смыва. Вентиляционный канал аналогичен водяному и они могут располагаться параллельно друг другу. Задача одного - омывать, а другого вентилировать полость унитаза. Результат вентиляции - отсутствие неприятных запахов в туалетной комнате. Цифровые обозначения на фигурах чертежа 1. Добавленная часть к конструкции унитаза 2. Крышка унитаза 3. Сиденье унитаза 4. Выходное отверстие вентиляционного канала 5. Вентиляционный канал 6. Унитаз 7. Ободок унитаза 8. Отводящий канал 9. Отверстие отводящего канал 10. Движение воздуха 11 .Движение воздуха 12. Движение воздуха 13. Движение воздуха 14. Движение воздуха 15. Вентилятор 16. Труба 17. Вентиляционная система здания 18. Бачок 19. Опоры крышки унитаза 20. Полость унитаза. ФОРМУЛА ИЗОБРЕТЕНИЯ Система вентиляции унитаза, содержащий вентиляционный канал, вентилятор, выходное отверстие,отверстия отводящих каналов отличающаяся тем, что канал выполнен в добавочной части проходящей сверху и по внутренней части ободка унитаза, при этом в нижней части сиденья унитаза имеются опоры,между которыми образованы дренажные отверстия,через которые воздух может попадать в полость унитаза, к выходному отверстию вентиляционного канала прикреплена вентиляционная труба, которая
