Устройство для закрепления рукава на ниппеле

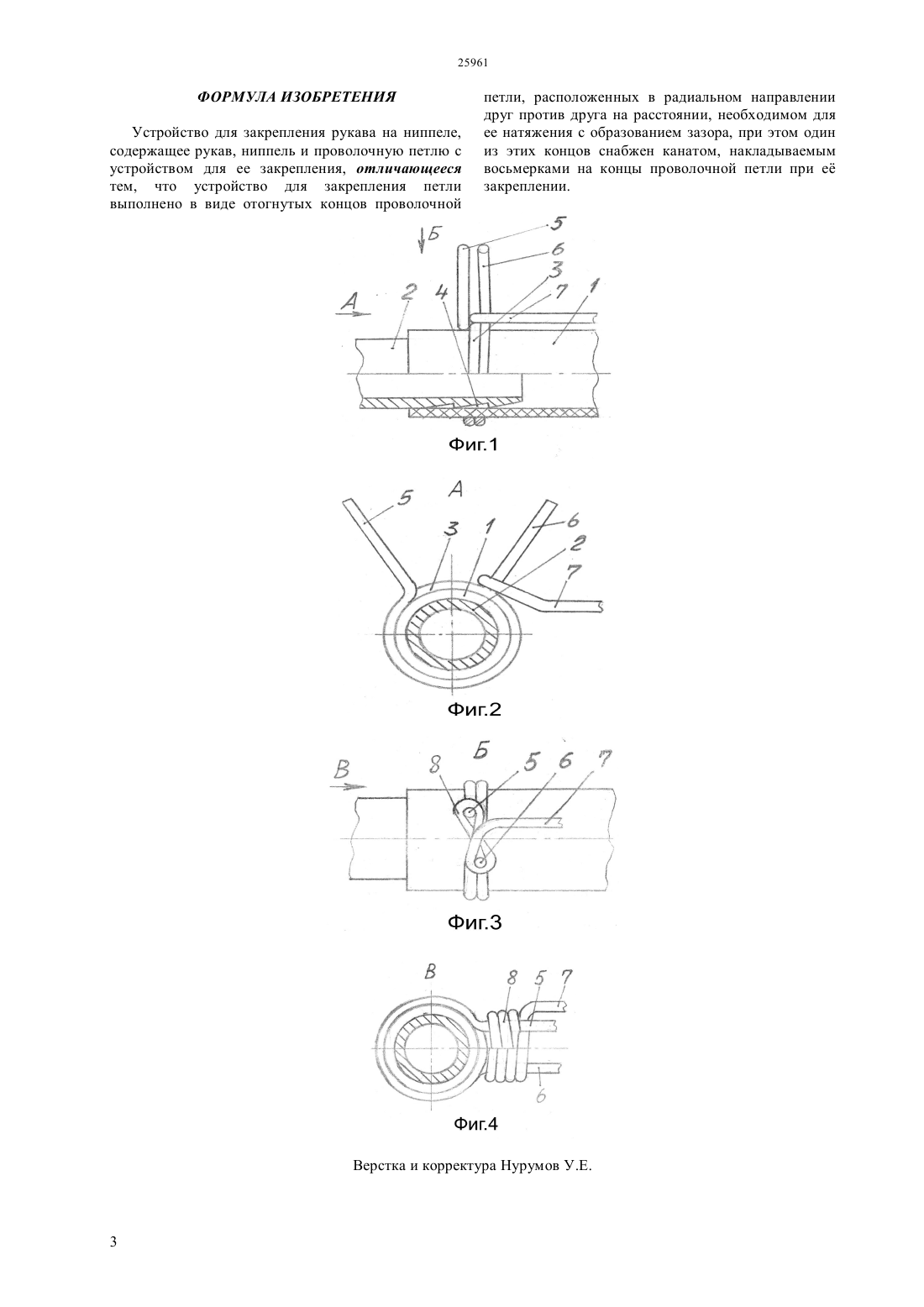

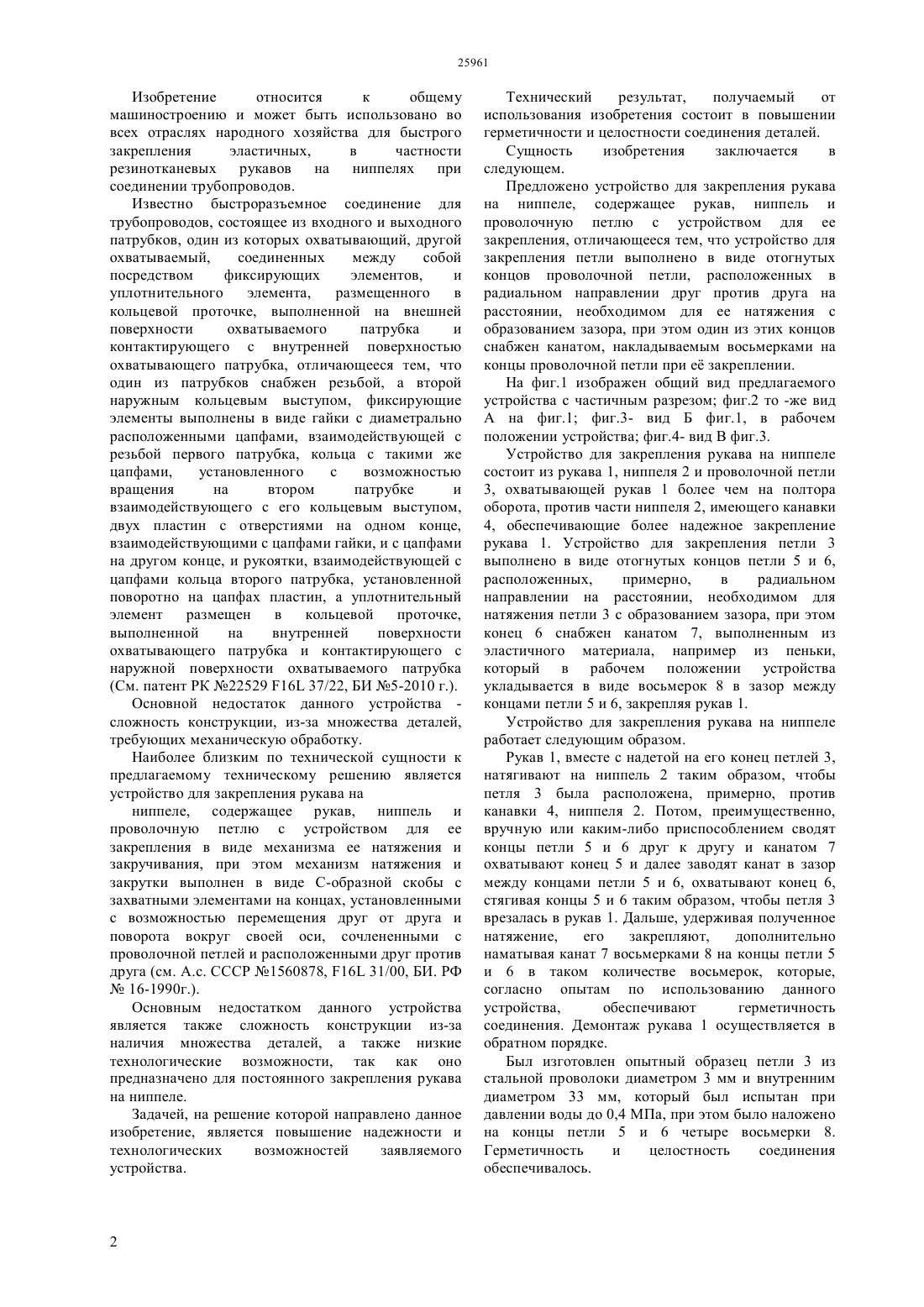

(51) 16 31/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ резинотканевых рукавов на ниппелях при соединении трубопроводов. Задачей, на решение которой направлено данное изобретение, является повышение надежности и технологических возможностей заявляемого устройства. Технический результат,получаемый от использования изобретения состоит в повышении герметичности и целостности соединения деталей. Предложено устройство для закрепления рукава на ниппеле,содержащее рукав, ниппель и проволочную петлю с устройством для ее закрепления, отличающееся тем,что устройство для закрепления петли выполнено в виде отогнутых концов проволочной петли,расположенных в радиальном направлении друг против друга на расстоянии, необходимом для ее натяжения с образованием зазора, при этом один из этих концов снабжен канатом, накладываемым восьмерками на концы проволочной петли при е закреплении.(72) Асангалиев Елибек Атрауович Асангалиев Малик Елибекович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ РУКАВА НА НИППЕЛЕ(57) Изобретение относится к общему машиностроению и может быть использовано во всех отраслях народного хозяйства для быстрого закрепления эластичных,в частности Изобретение относится к общему машиностроению и может быть использовано во всех отраслях народного хозяйства для быстрого закрепления эластичных,в частности резинотканевых рукавов на ниппелях при соединении трубопроводов. Известно быстроразъемное соединение для трубопроводов, состоящее из входного и выходного патрубков, один из которых охватывающий, другой охватываемый,соединенных между собой посредством фиксирующих элементов,и уплотнительного элемента,размещенного в кольцевой проточке, выполненной на внешней поверхности охватываемого патрубка и контактирующего с внутренней поверхностью охватывающего патрубка, отличающееся тем, что один из патрубков снабжен резьбой, а второй наружным кольцевым выступом, фиксирующие элементы выполнены в виде гайки с диаметрально расположенными цапфами, взаимодействующей с резьбой первого патрубка, кольца с такими же цапфами,установленного с возможностью вращения на втором патрубке и взаимодействующего с его кольцевым выступом,двух пластин с отверстиями на одном конце,взаимодействующими с цапфами гайки, и с цапфами на другом конце, и рукоятки, взаимодействующей с цапфами кольца второго патрубка, установленной поворотно на цапфах пластин, а уплотнительный элемент размещен в кольцевой проточке,выполненной на внутренней поверхности охватывающего патрубка и контактирующего с наружной поверхности охватываемого патрубка(См. патент РК 22529 16 37/22, БИ 5-2010 г.). Основной недостаток данного устройства сложность конструкции, из-за множества деталей,требующих механическую обработку. Наиболее близким по технической сущности к предлагаемому техническому решению является устройство для закрепления рукава на ниппеле, содержащее рукав, ниппель и проволочную петлю с устройством для ее закрепления в виде механизма ее натяжения и закручивания, при этом механизм натяжения и закрутки выполнен в виде С-образной скобы с захватными элементами на концах, установленными с возможностью перемещения друг от друга и поворота вокруг своей оси, сочлененными с проволочной петлей и расположенными друг против друга (см. А.с. СССР 1560878, 16 31/00, БИ. РФ 16-1990 г.). Основным недостатком данного устройства является также сложность конструкции из-за наличия множества деталей, а также низкие технологические возможности, так как оно предназначено для постоянного закрепления рукава на ниппеле. Задачей, на решение которой направлено данное изобретение, является повышение надежности и технологических возможностей заявляемого устройства. Технический результат,получаемый от использования изобретения состоит в повышении герметичности и целостности соединения деталей. Сущность изобретения заключается в следующем. Предложено устройство для закрепления рукава на ниппеле, содержащее рукав, ниппель и проволочную петлю с устройством для ее закрепления, отличающееся тем, что устройство для закрепления петли выполнено в виде отогнутых концов проволочной петли, расположенных в радиальном направлении друг против друга на расстоянии, необходимом для ее натяжения с образованием зазора, при этом один из этих концов снабжен канатом, накладываемым восьмерками на концы проволочной петли при е закреплении. На фиг.1 изображен общий вид предлагаемого устройства с частичным разрезом фиг.2 то -же вид А на фиг.1 фиг.3- вид Б фиг.1, в рабочем положении устройства фиг.4- вид В фиг.3. Устройство для закрепления рукава на ниппеле состоит из рукава 1, ниппеля 2 и проволочной петли 3, охватывающей рукав 1 более чем на полтора оборота, против части ниппеля 2, имеющего канавки 4, обеспечивающие более надежное закрепление рукава 1. Устройство для закрепления петли 3 выполнено в виде отогнутых концов петли 5 и 6,расположенных,примерно,в радиальном направлении на расстоянии, необходимом для натяжения петли 3 с образованием зазора, при этом конец 6 снабжен канатом 7, выполненным из эластичного материала, например из пеньки,который в рабочем положении устройства укладывается в виде восьмерок 8 в зазор между концами петли 5 и 6, закрепляя рукав 1. Устройство для закрепления рукава на ниппеле работает следующим образом. Рукав 1, вместе с надетой на его конец петлей 3,натягивают на ниппель 2 таким образом, чтобы петля 3 была расположена, примерно, против канавки 4, ниппеля 2. Потом, преимущественно,вручную или каким-либо приспособлением сводят концы петли 5 и 6 друг к другу и канатом 7 охватывают конец 5 и далее заводят канат в зазор между концами петли 5 и 6, охватывают конец 6,стягивая концы 5 и 6 таким образом, чтобы петля 3 врезалась в рукав 1. Дальше, удерживая полученное натяжение,его закрепляют,дополнительно наматывая канат 7 восьмерками 8 на концы петли 5 и 6 в таком количестве восьмерок, которые,согласно опытам по использованию данного устройства,обеспечивают герметичность соединения. Демонтаж рукава 1 осуществляется в обратном порядке. Был изготовлен опытный образец петли 3 из стальной проволоки диаметром 3 мм и внутренним диаметром 33 мм, который был испытан при давлении воды до 0,4 МПа, при этом было наложено на концы петли 5 и 6 четыре восьмерки 8. Герметичность и целостность соединения обеспечивалось. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для закрепления рукава на ниппеле,содержащее рукав, ниппель и проволочную петлю с устройством для ее закрепления, отличающееся тем, что устройство для закрепления петли выполнено в виде отогнутых концов проволочной петли, расположенных в радиальном направлении друг против друга на расстоянии, необходимом для ее натяжения с образованием зазора, при этом один из этих концов снабжен канатом, накладываемым восьмерками на концы проволочной петли при е закреплении.
