Винтовая мельница
Номер предварительного патента: 8614
Опубликовано: 15.03.2000
Авторы: Бару Григорий Аврамович, Иванов Игорь Станиславович, Николаев Владимир Георгиевич, Ермаков Юрий Александрович
Формула / Реферат
Изобретение относится к устройствам для измельчения различных материалов и может быть использовано в промышленности строительных материалов, пищевой, химической и других отраслях.
Техническим результатом изобретения является повышение производительности и качества помола за счет увеличения площади контакта рабочего органа в результате поворота на 90 градусов торцовых эллипсных дисков.
Технический результат изобретения достигается тем, что винтовая мельница, содержащая установленную на раме с возможностью фиксированного поворота камеру с расположенными на ее противоположных концах загрузочным и разгрузочным приспособлениями, размещенный в камере рабочий орган в виде винтовой спирали, привод и центрирующий элемент в виде конуса, расположенный у разгрузочного приспособления, согласно изобретению, снабжена двумя торцевыми эллипсными дисками, расположенными относительно друг друга в плоскости поперечного сечения под углом 90 градусов, спираль прикреплена в средней своей части к камере мельницы и своими торцами опирается на торцевые эллипсные диски, внутри спирали расположен соединенный с приводом и торцевыми эллипсными дисками перфорированный полый вал, при этом торцевой эллипсный диск, размещенный у разгрузочного приспособления, перфорирован.
МПК / Метки
МПК: B02C 19/22
Код ссылки
<a href="https://kz.patents.su/0-pp8614-vintovaya-melnica.html" rel="bookmark" title="База патентов Казахстана">Винтовая мельница</a>
Центробежная мельница
Номер патента: 428
Опубликовано: 15.03.1994
Автор: Куликов Владимир Михайлович
МПК: B02C 17/10
Метки: центробежная, мельница
Формула / Реферат:
Изобретение относится к технике мокрого помола руд и других материалов и может найти применение в цветной и черной металлургии, строительной и химической отраслях промышленности. центробежная мельница содержит горообразную помольную камеру с мелющими телами, размещенный в верхней части камеры лопастной ротор, загрузочное и разгрузочное приспособления, и кинематически связанный с ротором привод. Лопастной ротор выполнен в виде опрокинутой тарелки...

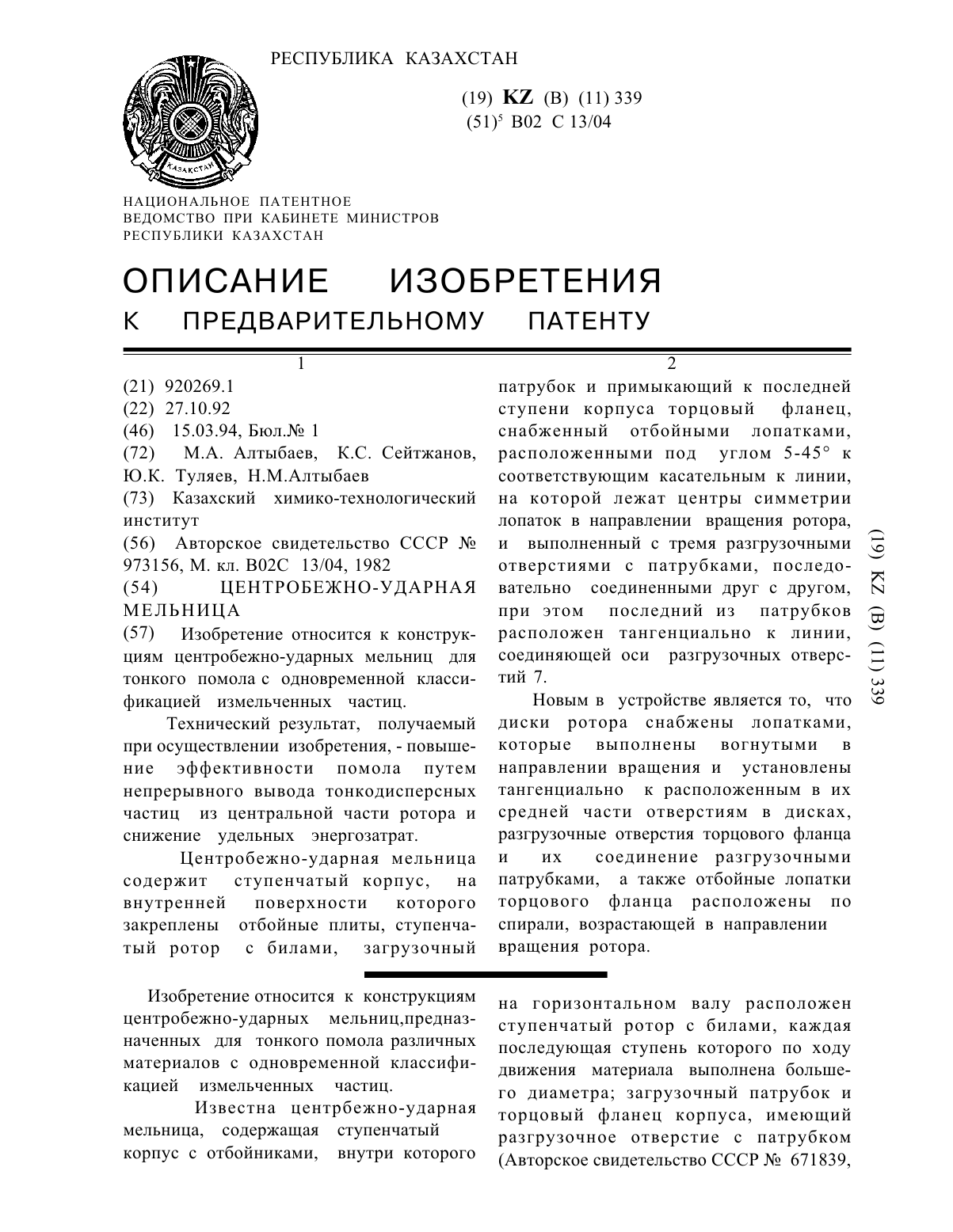

Центробежно-ударная мельница
Номер патента: 339
Опубликовано: 14.03.1997
Авторы: Алтыбаев Мамырбек Алтыбаевич, Туляев Юрий Курбанович, Алтыбаев Нурбол Мамырбекович, Сейтжанов Керимжан Сейтжанович
МПК: B02C 13/04
Метки: мельница, центробежно-ударная
Формула / Реферат:
Изобретение относится к конструкциям центробежно-ударных мельниц для тонкого помола с одновременной классификацией измельченных частиц. Технический результат, получаемый при осуществлении изобретения - повышение эффективности помола путем непрерывного вывода тонкодисперсных частиц из центральной части ротора и снижение удельных энергозатрат. Центробежно-ударная мельница содержит ступенчатый корпус, на внутренней поверхности которого закреплены...
Вибрационная мельница
Номер патента: 847
Опубликовано: 15.06.1994
Автор: Ковшик Анатолий Васильевич
МПК: B02C 19/16
Метки: мельница, вибрационная
Формула / Реферат:
Изобретение относится к измельчению материалов вибрационными мельницами в химической, металлургической, строительной и др. отраслях промышленности. Цель - повышение технологичности конструкции. Горизонтально расположенные помольная труба (ПТ) и дебалансный вибропривод объединены двумя концевыми траверсами в колеблющийся на пружинах рабочий орган. Крепления ПТ к траверсам расположены на ее концах, а торцовые стенки помольной камеры заглублены в...
Мельница пальцевая
Номер предварительного патента: 7097
Опубликовано: 15.02.1999
Авторы: Тахтамышев Владимир Леонидович, Сабиров Марат Болатович, Бакуненко Николай Анатольевич, Екешев Александр Кенесович, Остапенко Владимир Сергеевич
МПК: B02C 7/06
Формула / Реферат:
Изобретение относится к устройствам для измельчения материалов, в частности для измельчения зерна и промежуточных продуктов его переработки.Повышение эффективности измельчения и надежности работы устройства достигается тем что мельница пальцевая включает корпус с загрузочным и разгрузочным устройствами, горизонтально расположенный приводной вал, на котором смонтирован подшипниковый узел с опорными подшипниками и устройством для ввода смазки,...
Центробежная мельница
Номер предварительного патента: 2614
Опубликовано: 15.12.1995
Авторы: Тулешев Курманбай Тулешевич, Шимырбаев Марат Катубаевич, Аскаров Ерлан Сейткасымович, Кенжебаев Амзе Бабанович
МПК: B02C 17/08
Метки: центробежная, мельница
Формула / Реферат:
Изобретение относится к устройствам для измельчения продуктов /материалов/, а именно: к мельницам, и может быть использовано в пищевой, строительной, химической и горнорудной отраслях промышленности.Известная центробежная мельница содержит эксцентриковые валы, водило, на котором закреплены помольные камеры, механизм вращения помольных камер и привод.Новым в предлагаемой центробежной мельнице является то, что на эксцентриковые валы установлены с...
