Общественный модульный телефонный аппарат

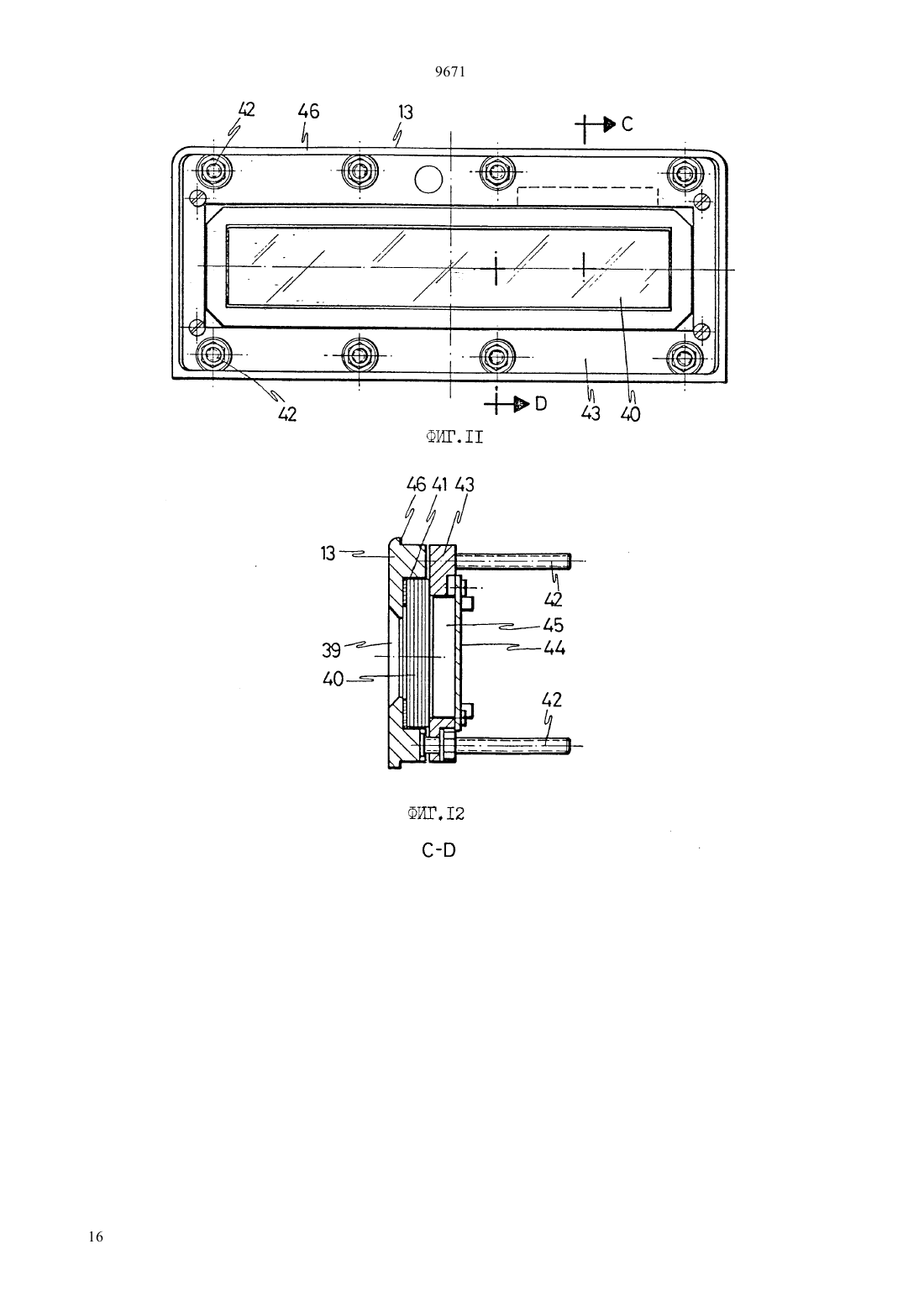

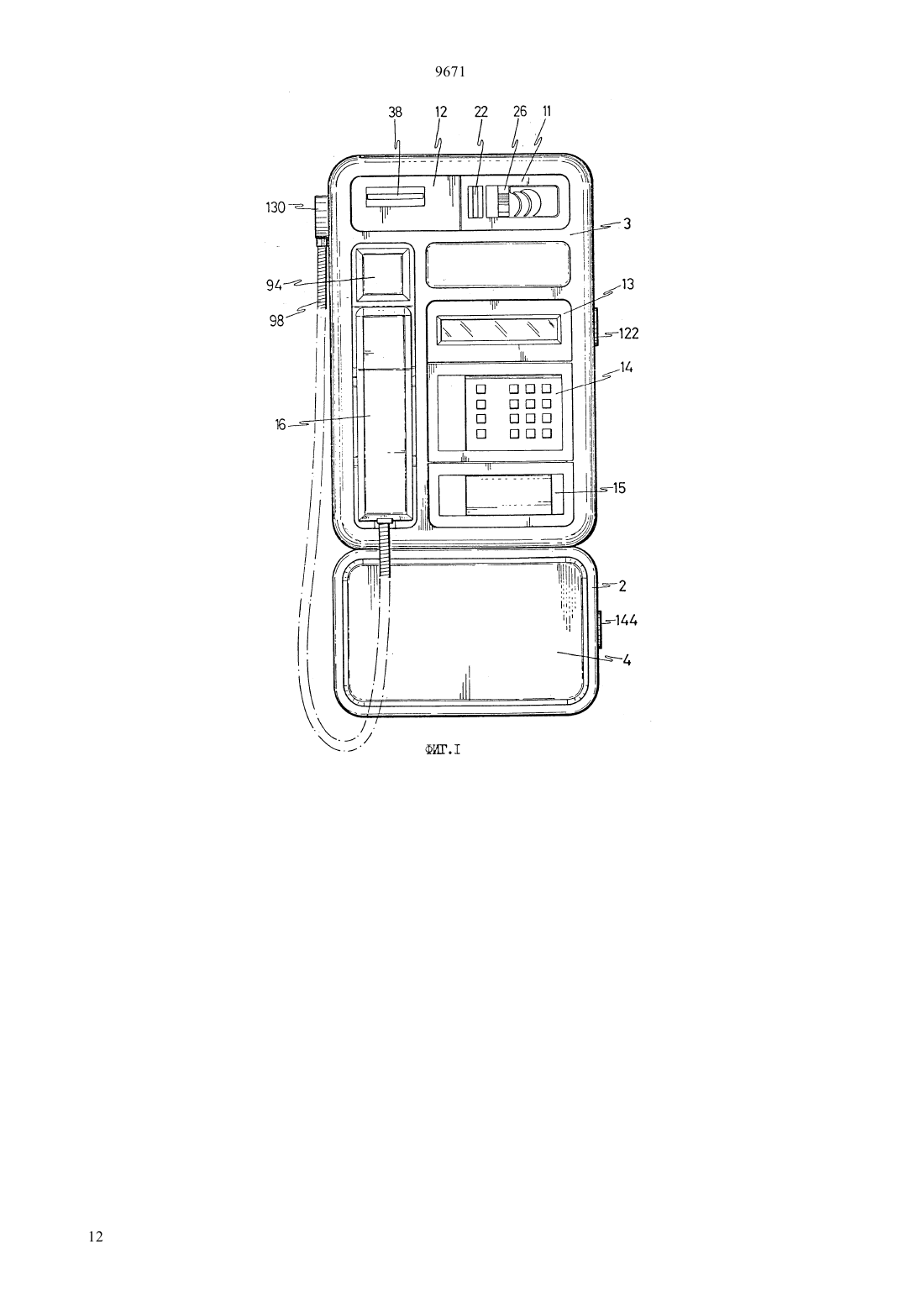

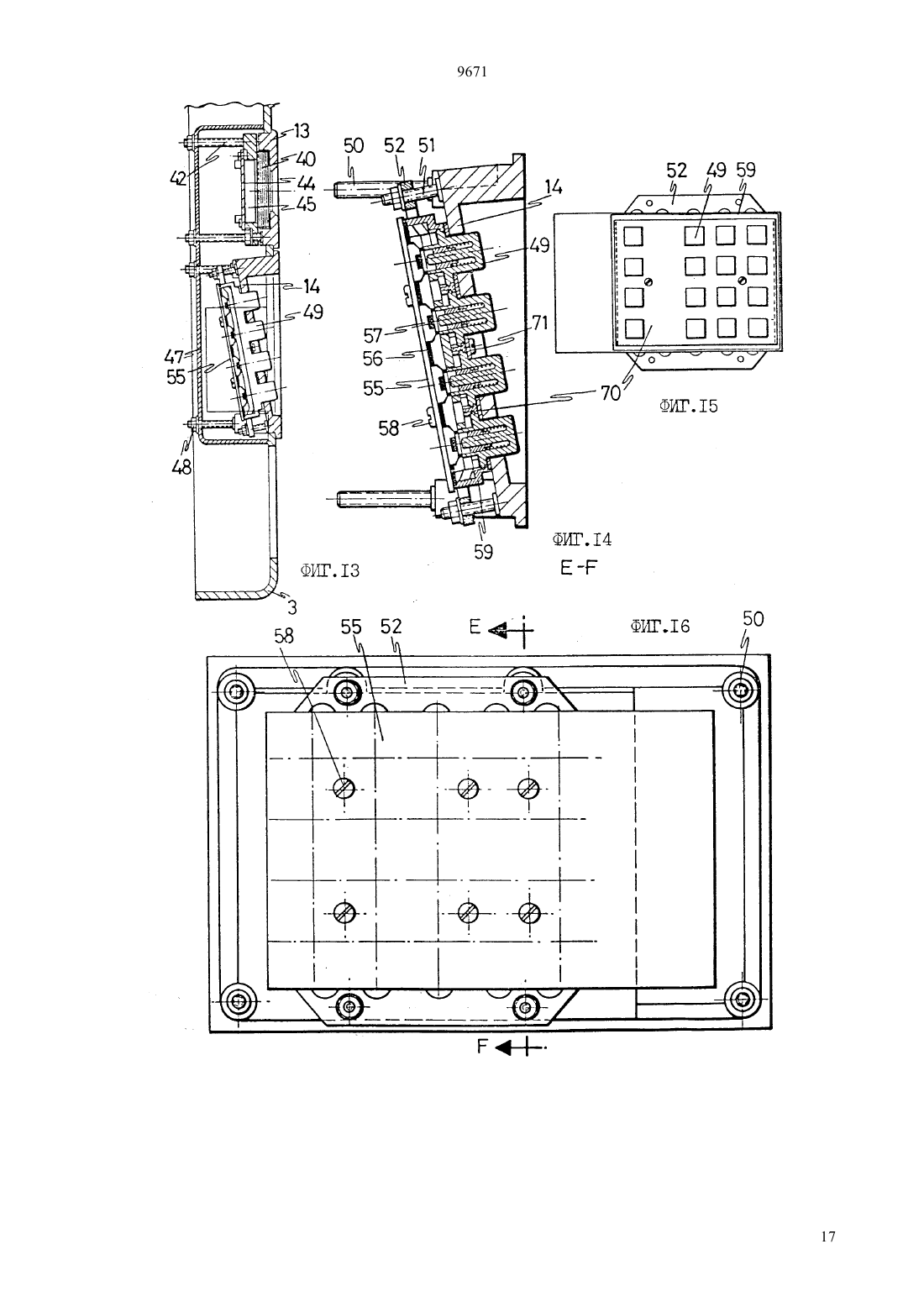

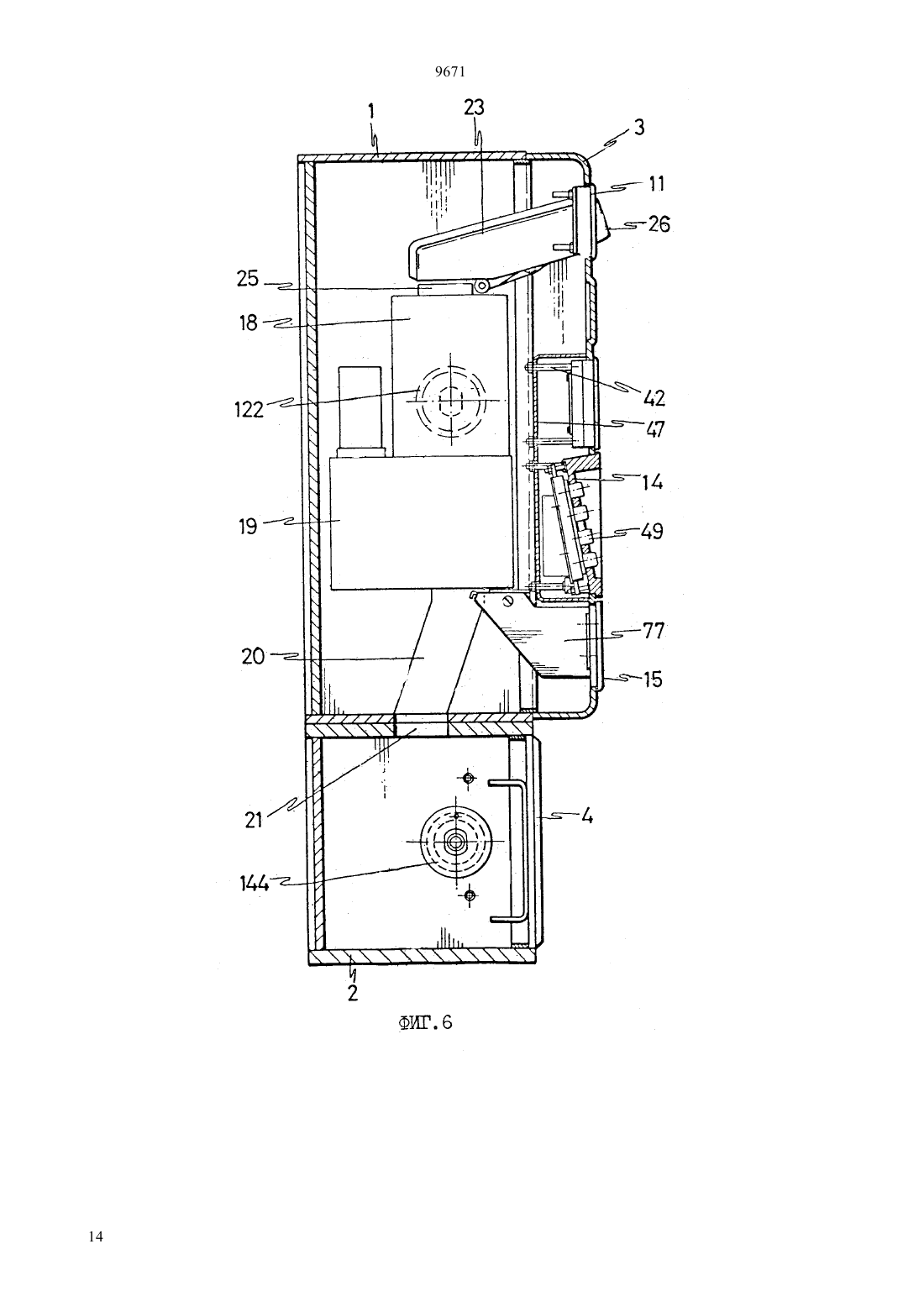

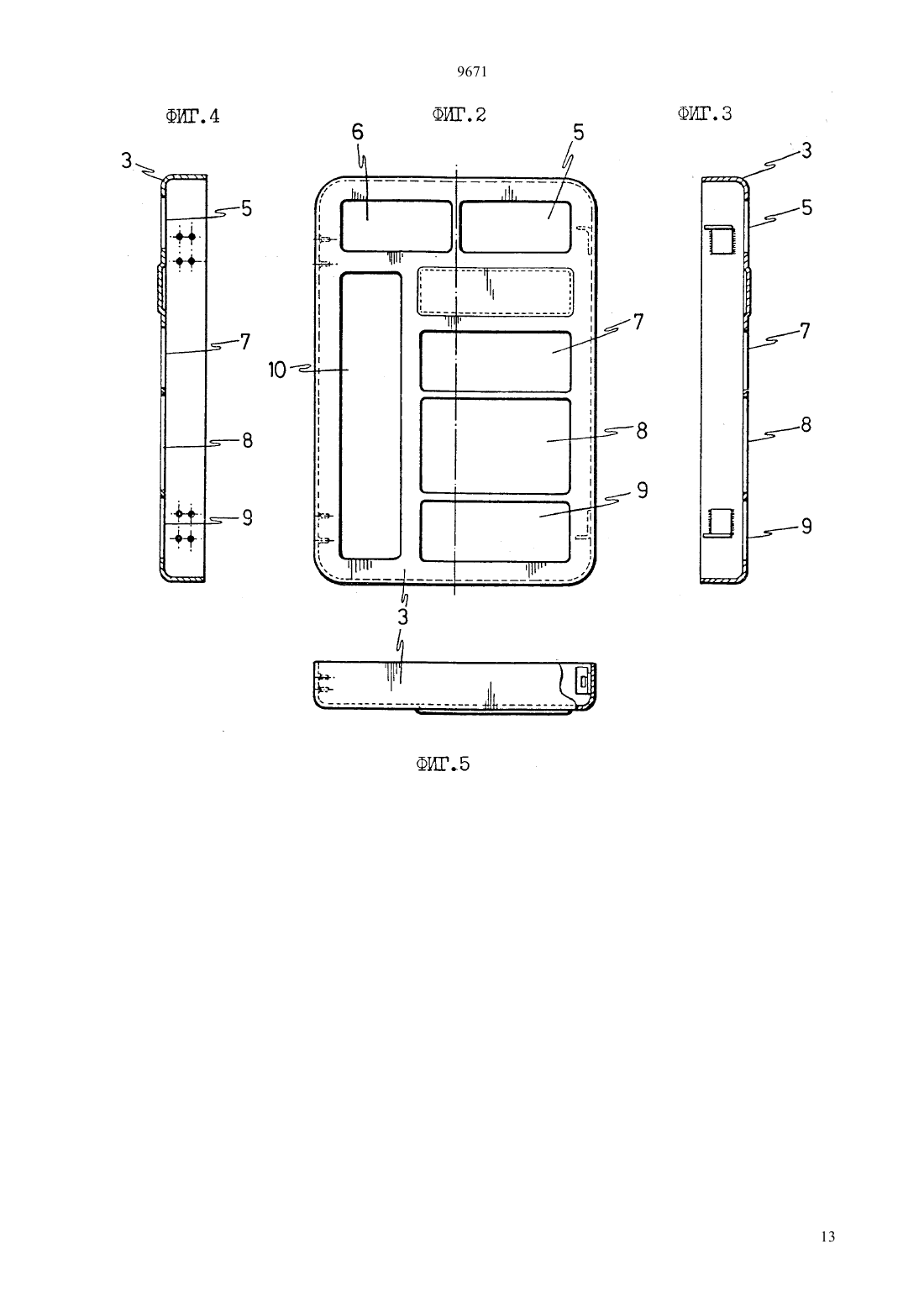

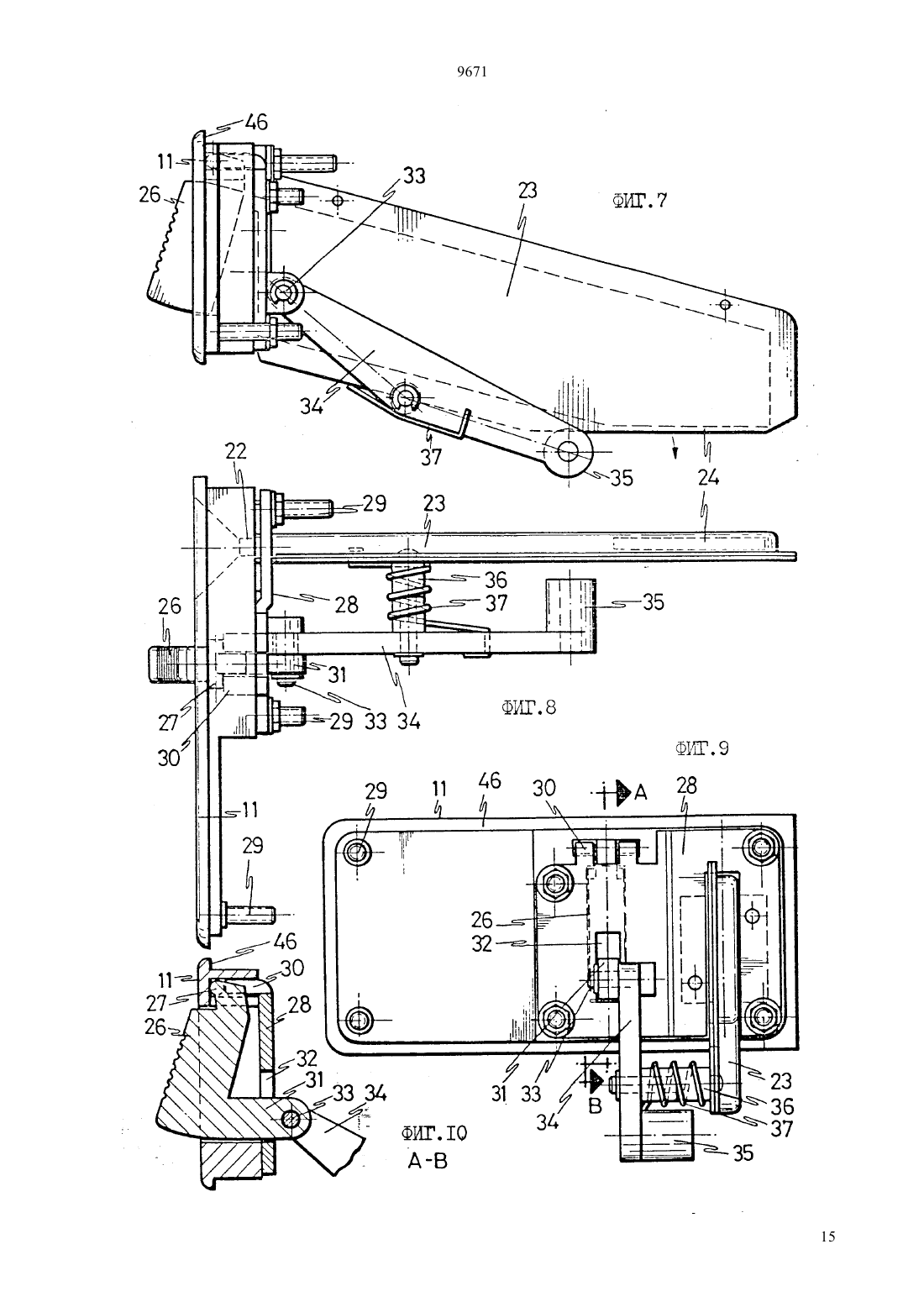

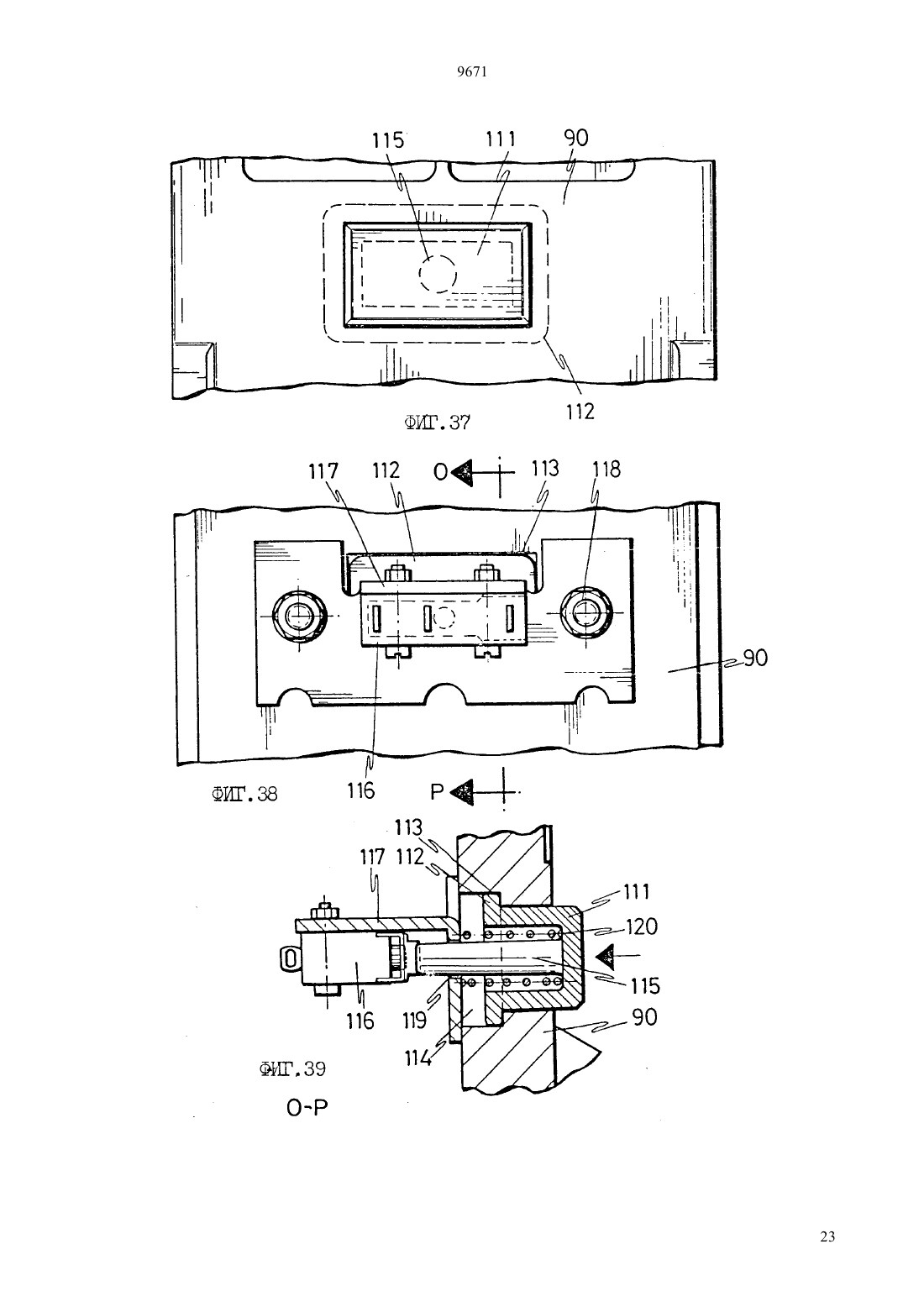

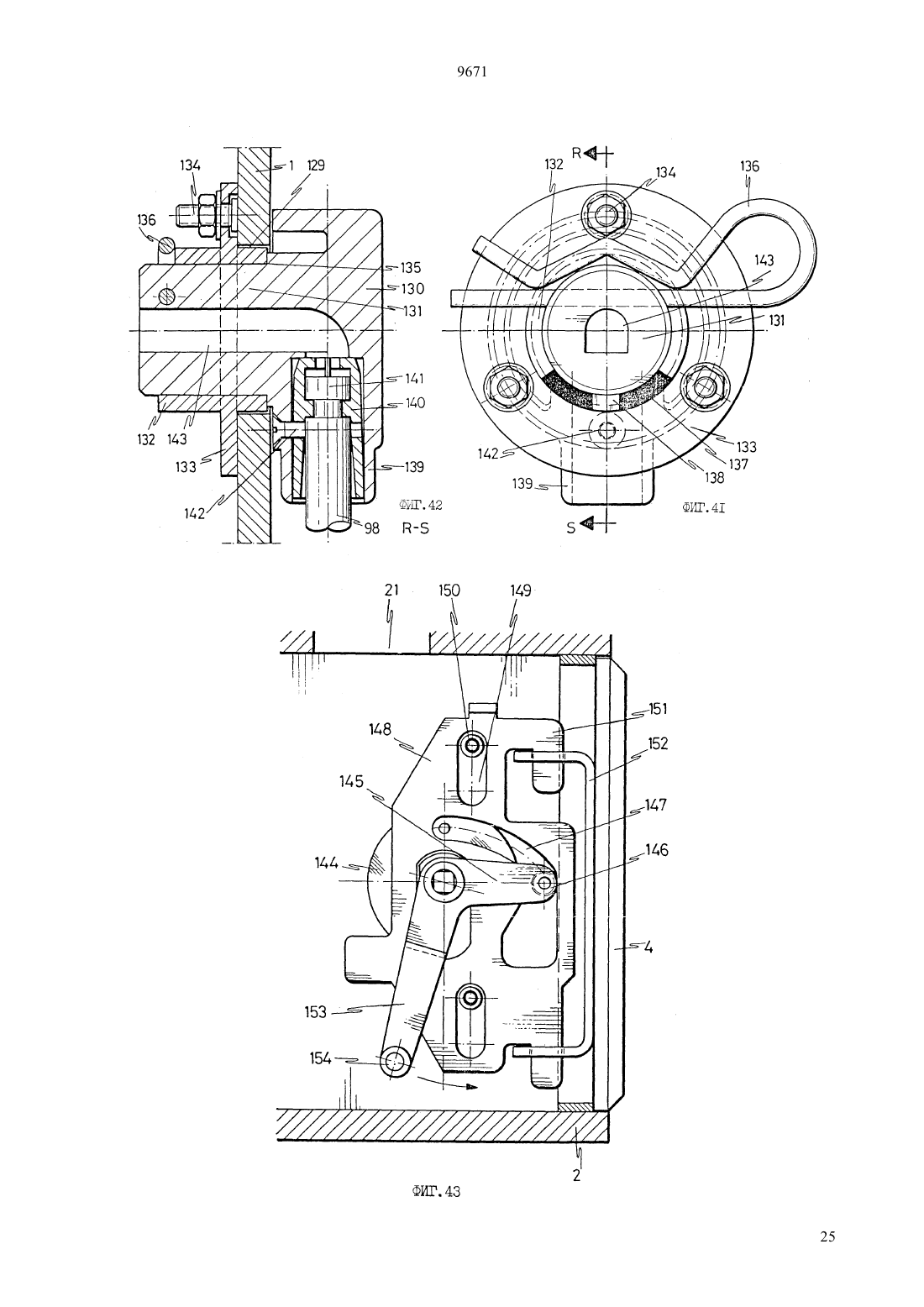

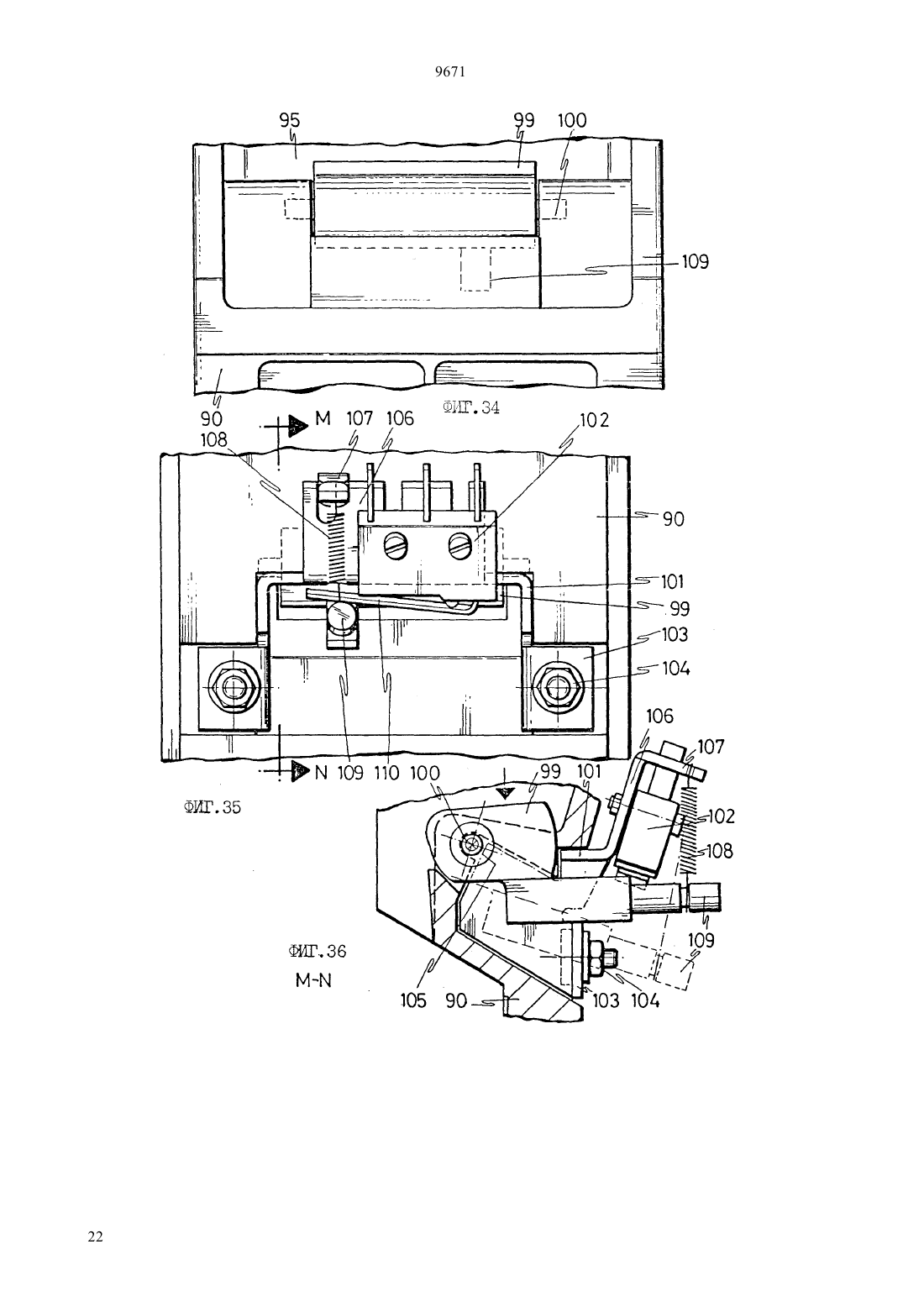

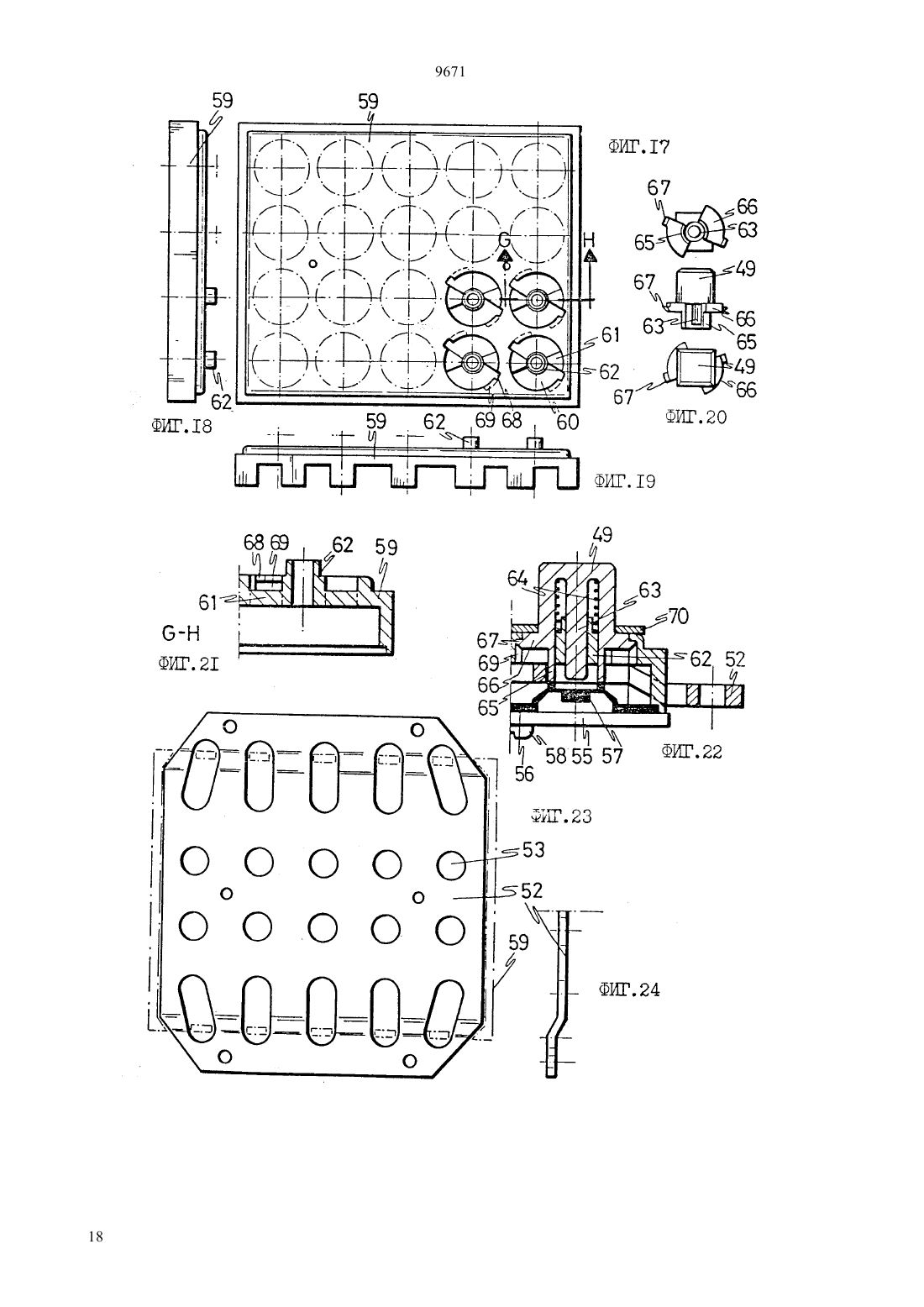

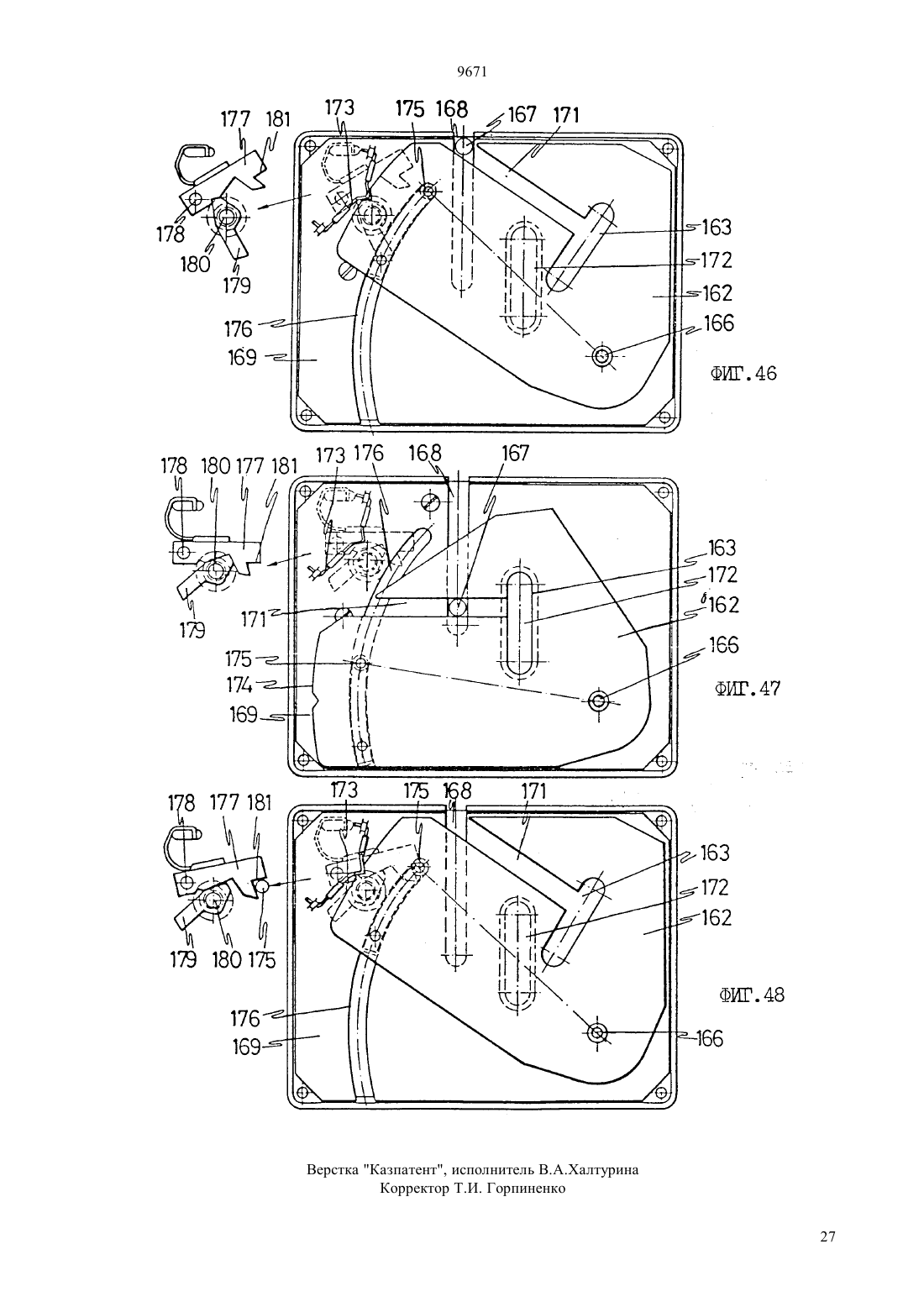

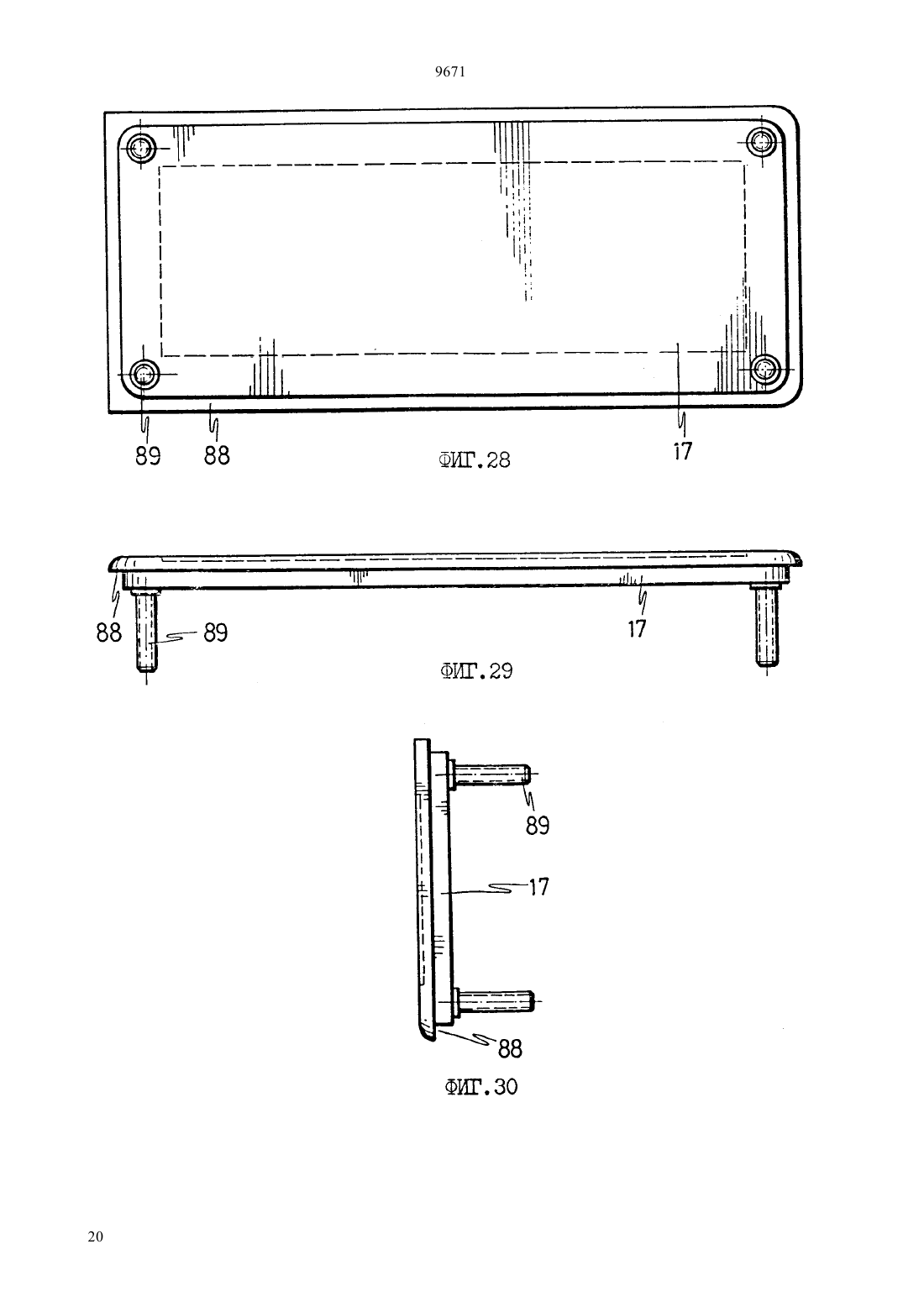

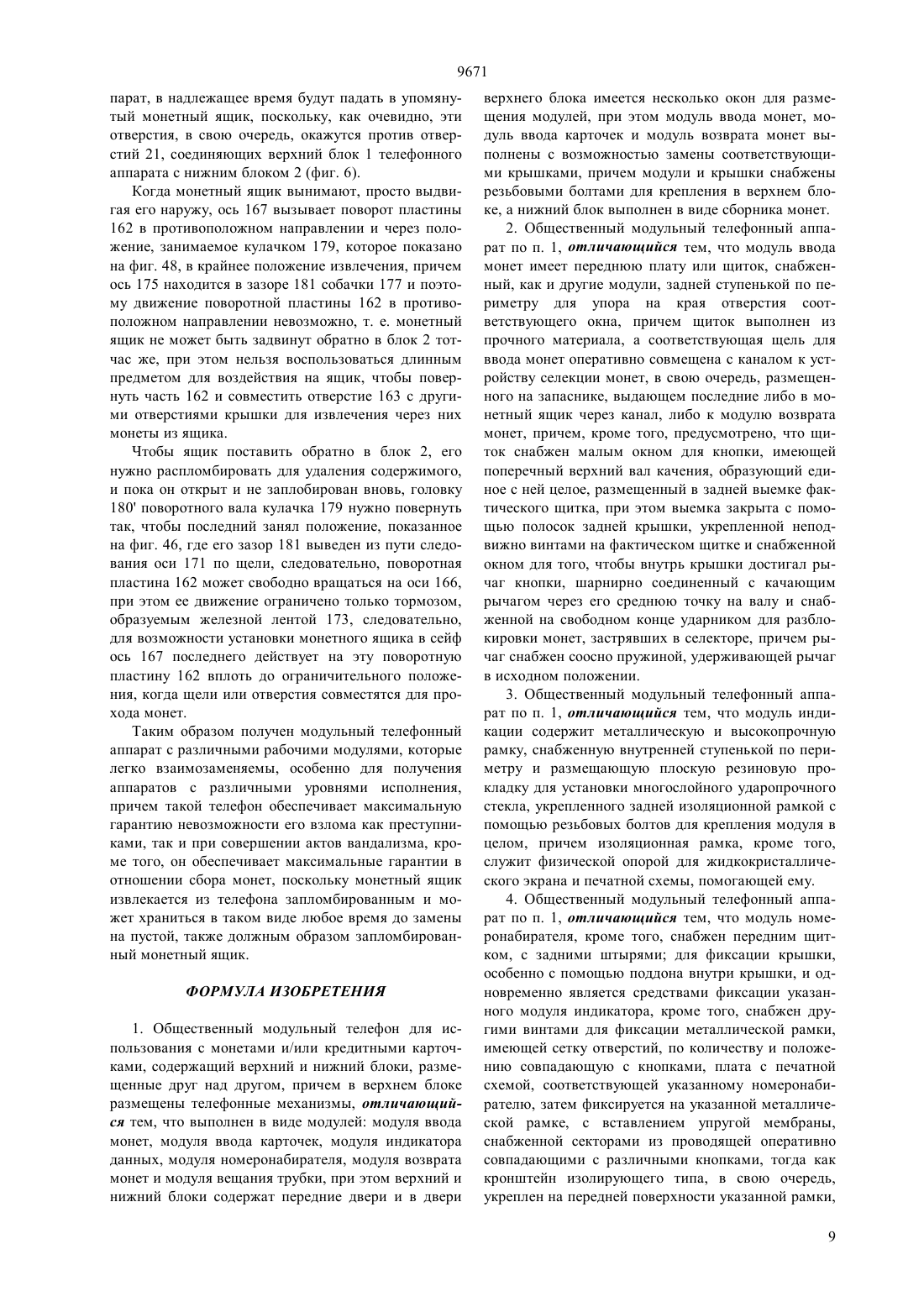

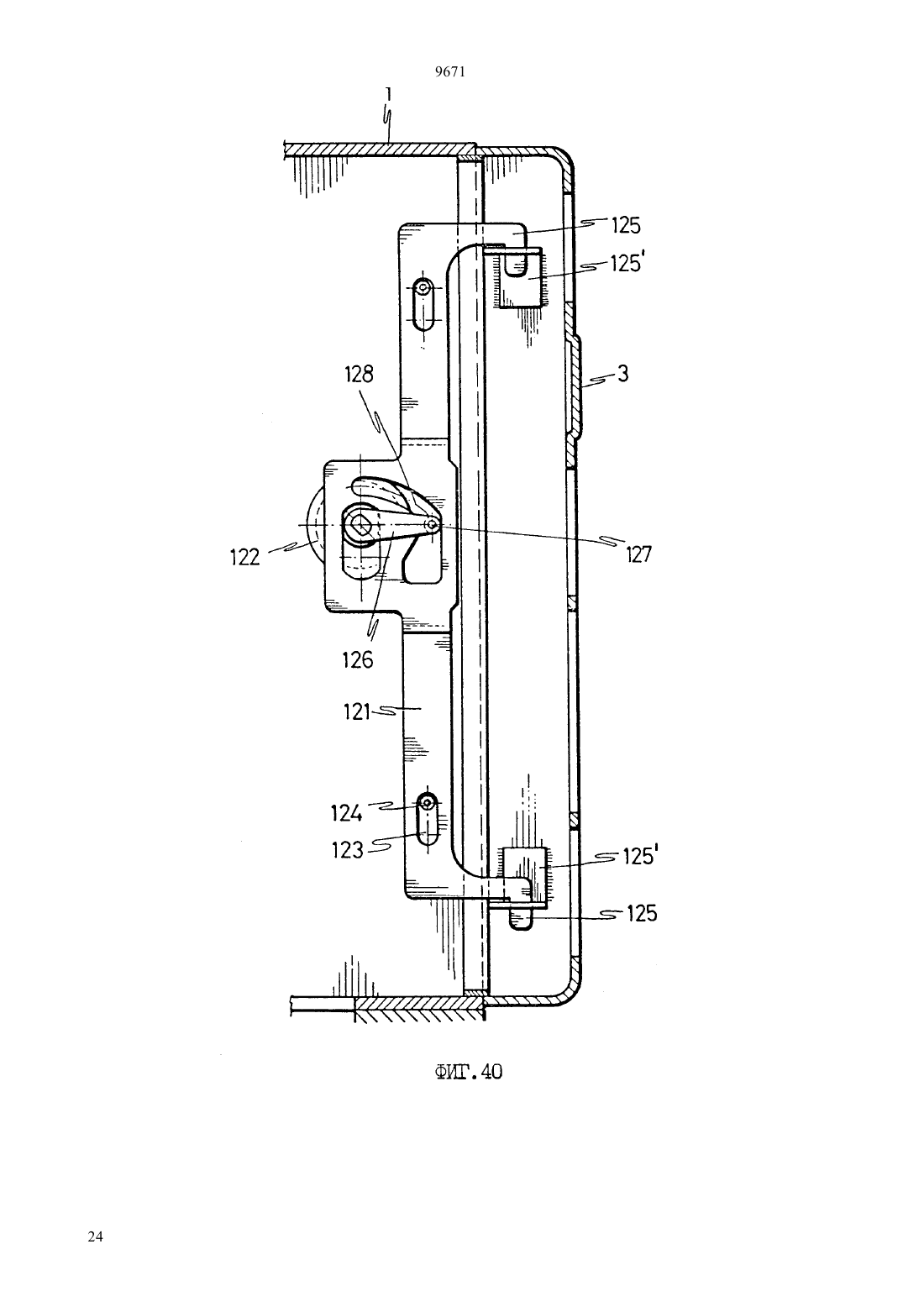

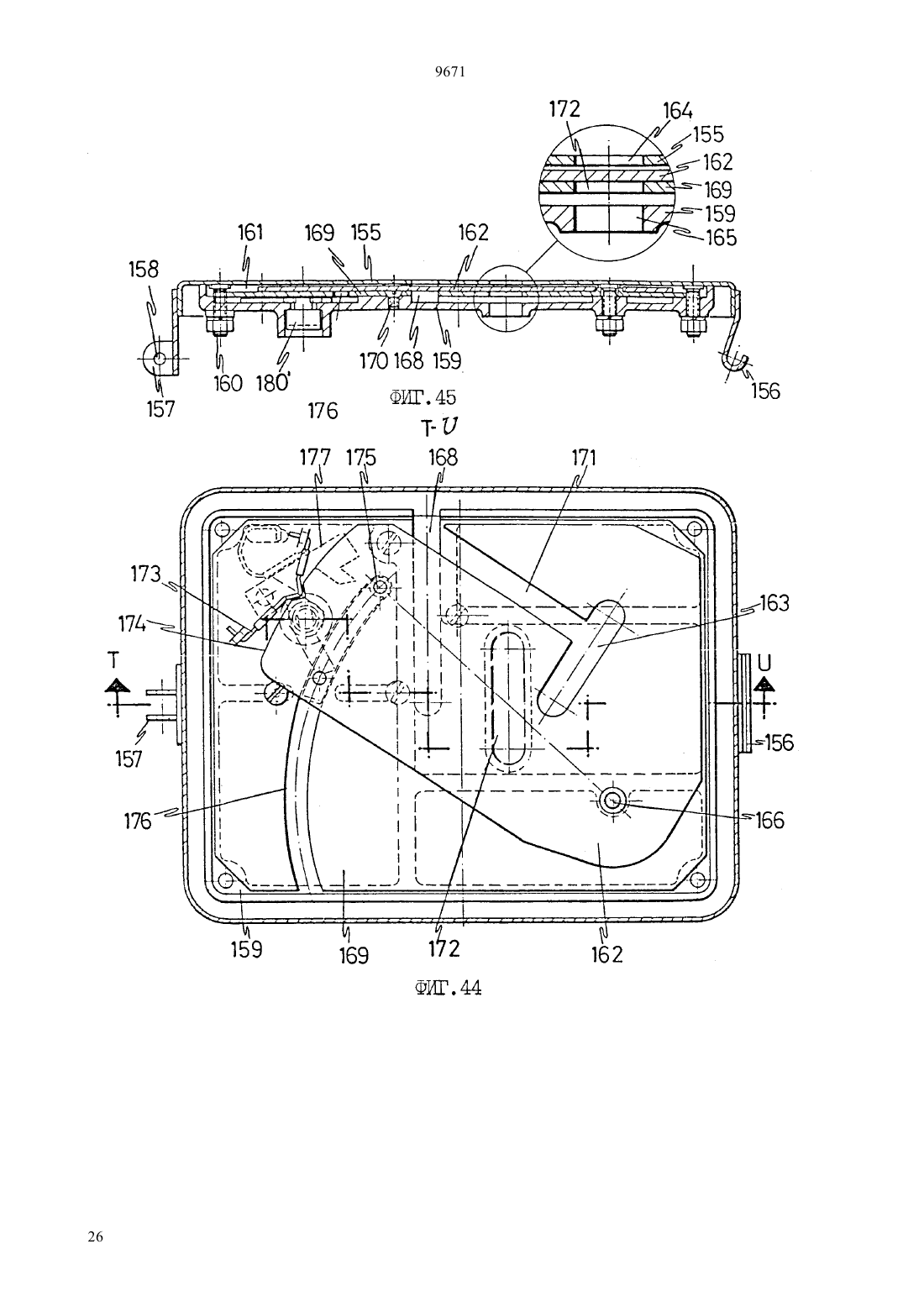

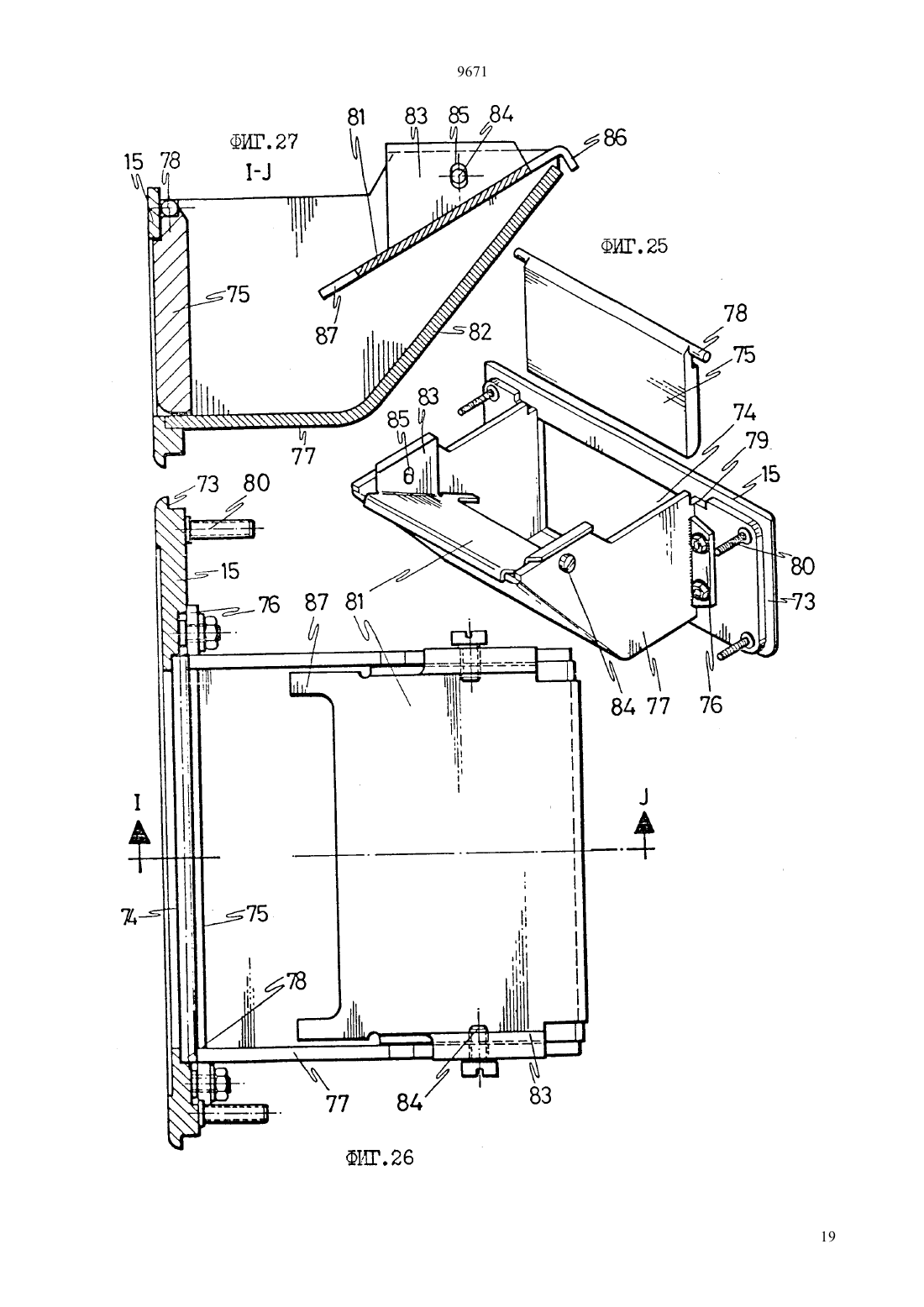

(51)6 04 17/02 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Франциско Ибаньес ПаломекеХосе Мануэль Гарсиа Моралес(56)1461497, 09.01.772184919, , 01.07.873488444, 06.01.70 Дубровский Б.П. Абонентские устройства городских телефонных сетей. М. Связь, 1972, . 1291373546385, 06.01.70(54) ОБЩЕСТВЕННЫЙ МОДУЛЬНЫЙ ТЕЛЕФОННЫЙ АППАРАТ аппа(57) Изобретение относится к телефонному рату модульной конструкции, на основе двух находящихся друг над другом блоков 1 и 2, соответственно содержащих телефонные механизмы и монетный ящик для сбора монет, причем дверь 3 верхнего блока 1 снабжена несколькими окнами для соединения и фиксации различных модулей, в частности модуля ввода кредитных карточек 12, модуля ввода монет 11, модуля индикатора 13, модуля номеронабирателя 14, модуля возврата монет 15 и модуля для вешания трубки 16, некоторые из которых могут по выбору быть выкинуты и заменены соответствующими крышками. Изобретение обеспечивает максимальную гарантию невозможности взлома телефонного аппарата как преступниками, так и при совершении актов вандализма. Кроме того, конструктивные особенности телефона обеспечивают максимальные гарантии в отношении сбора монет. 9671 Данное изобретение относится к общественному телефону-автомату (таксофону), который устанавливают в будках и т. п., т. е. общественных местах, где нет личного контроля за аппаратом и поэтому высока степень риска преступных действий, направленных на ограбление содержимого. Конструктивные характеристики телефона делают почти невозможным успех преступного действия,и, кроме того, позволяют телефонному аппарату выдерживать грубое обращение и акты вандализма без серьезного риска повреждения содержимого и без потери работоспособности. Телефон при выпуске с завода может использоваться либо с монетами, и/или с кредитными картами, так как его модульная конструкция позволяет по выбору оборудовать его механизмом обоих типов оплаты, не вызывая изменений его базовой конструкции. Еще одна цель изобретения - контроль над выручкой, так как оператор, извлекающий выручку, не имеет прямого доступа к монетам. Широко известно, что общественные телефоны,особенно телефоны, установленные в уличных будках, в течение длительного времени привлекали преступников, и телефоны этого типа все в большей степени использовали более прочные рамы, более прочные кнопочные наборы и общая цель была сделать все элементы аппарата все более не нарушаемыми. Однако решения, принятые в этом отношении,являются негибкими, так как в результате они дают аппарат моноблочной конструкции, который не имеет модификаций, и поэтому каждое специфическое применение для данного типа телефона подразумевает исполнение, существенно отличающееся от остальных, почти по всему процессу производства. Однако на практике иногда необходимы таксофоны, которые могут работать на монетах, или с кредитными карточками, или работать по выбору с любой из двух систем, и телефон потребовал бы переделки, исходя от неизменной основной конструкции для выполнения любого из этих требований. Также было бы желательным иметь быструю и простую сборку, несмотря на высокую прочность в этом типе общественного телефона, несмотря на то,что обычные телефоны этого типа требуют сложной сборки. Еще одна проблема в телефонах этого типа заключается в существовании в них какого-нибудь слабого звена, что делает их уязвимыми, например,экран жидкокристаллического индуктора, где воспроизводится информация для пользователя, или выходной канал для вывода дефективных монет. Еще одна проблема в общественных телефонах невозможность эффективного контроля сбора монет,и последнее поэтому зависит от честности сборщиков, потому что, хотя и имеется электронное средство контроля для входящих в аппарат монет, теоретические цифры могут часто не совпадать с реальным количеством вследствие дефектов в аппарате 2 или уловок, используемых некоторыми пользователями, что не позволяет отсутствие нескольких монет прямо приписать воровству оператора или сборщика денег. Общественный телефонный аппарат, согласно изобретению, полностью решает вышеуказанные проблемы, такой телефон имеет модульную структуру, позволяющую использовать или исключать элементы в зависимости от необходимости, и это при рациональной сборке, которая быстра и проста, телефонный аппарат, как целое, чрезвычайно прочен,может быть почти неразрушимым и не имеющим слабых точек, причем сбор денег полностью и автоматически контролируется. Подробнее, и чтобы достичь всего этого, общественный телефон по данному изобретению в основном состоит из двух блоков, верхнего блока, снабженного различными оперативными механизмами, и нижнего блока, служащего сейфом (боксом) для сбора монет, оба блока физически независимы и могут крепиться друг к другу любыми средствами,так что сейф или нижний блок может и отсутствовать, особенно, когда общественный телефон спроектирован для использования только кредитных карточек. Как верхний блок, так и нижний блок снабжены двумя дверцами, которые целиком закрывают их переднюю поверхность и, в свою очередь, снабжены надежными запорами. Дверца верхнего блока, имеющая форму прямоугольной сковороды с полостью, направленной назад, оборудована множеством окон для связи с соответствующими модулями, в частности, два верхних окна, друг рядом с другом, одно для связи с модулем для вставления кредитных карточек, а другое для соединения с монетным модулем. Под ним, вертикально ниже, имеется окно для позиционирования модуля экрана индикатора данных, как раз под ним еще один модуль для позиционирования модуля с кнопками номеронабирателя, а под ними еще один модуль для позиционирования модуля возврата монет, тогда как еще один вертикальный продолговатый модуль расположен сбоку от этих трех модулей,для соединения с модулем для вешания трубки. Эта конструкция, кроме того, снабжена серией крышек, которые могут устанавливаться на некоторые из этих окон, в частности для замены модуля ввода кредитных карточек, модуля ввода монет и модуля возврата монет, и даже для замены модуля индикатора данных там, где такой экран считается ненужным. В нижней части верхнего блока и как раз под модулем для ввода монет находится обычный накопитель для монет, причем предыдущий имеет наклонный рычаг, на который действует внешняя кнопка для обычного и нужного воздействия на селектор монет, так, чтобы пропустить монеты, которые могут там застрять. Под селектором монет находится запасник, вмещающий значительное количество монет и который, 9671 соответствующим образом управляемый телефонным микропроцессором, позволяет эти монеты постепенно и соответствующим образом использовать в ходе телефонного разговора, возвращая лишние монеты по окончании разговора, что производится посредством соответствующего модуля, расположенного под номеронабирателем, все эти элементы,т. е. модуль ввода монет, селектор монет и модуль возврата монет, очевидно, отсутствуют, если телефон должен работать только с кредитных карточек. Модуль индикатора данных специфически отличается тем, что передняя часть соответствующего жидкокристаллического индикатора защищена одним или несколькими стеклами и имеет достаточную толщину, чтобы выдержать очень сильные удары. Что касается номеронабирателя, он в, свою очередь, отличается тем, что имеется специальная система сборки кнопок номеронабирателя на соответствующем основании, а именно байонетная система,которая делает такую сборку очень быстрой и простой, причем кнопки фиксируются в их положении после сборки вследствие их призматическимногоугольной формы, предпочтительно призматически-четырехугольной формы, и затем укрепляются в правильном положении с помощью общей для всех крышки, в которой имеются окна, которые по форме, размерам и положению совпадают с указанными кнопками. Оба модуля - индикатора данных и номеронабирателя - снабжены большими задними резьбовыми болтами, проходящими в отверстия на дне разновидности поддона, размещенного внутри верхнего блока, открытая часть которого специально согласуется с внутренней поверхностью дверцы, прижимаясь к ней, когда затягивают гайки, установленные на указанных болтах и, следовательно, размещаются указанные два модуля. Модуль возврата монет, который, очевидно, питается от запасника, имеет форму подноса, открытого спереди, снабженного также передним люком,откидывающимся внутрь и вверх, с той особенностью, что дно указанного поддона, стенка которого наклонена вверх и назад, снабжено перегородкой под тупым углом, на которую попадает свободный край переднего люка, когда он откидывается, так что когда поддон открыт для доступа к упавшим туда монетам. Фактически люк закрывает верхний вход поддона, попадая на указанную перегородку под тупым углом. Все эти модули, особенно в части передней их стенки, выполнены из чрезвычайно прочного материала, причем далее внимание направлено на решение, приспособленное для предусматривания откидывающихся элементов с петлевыми соединениями,в которых концы осей, на которых производится откидывание, входят в кожуха соединений, которые размещают концы и положительно фиксируются простым соединением указанных элементов с другими элементами, дополняющими их по форме, ко торые закрывают отверстия таких кожухов. Кабель, соединяющий механизм собственно телефонного аппарата и трубку, также, очевидно,должным образом защищен, бок верхнего блока имеет выход для этого кабеля, в частности, через механизм, позволяющий некоторый наклон, приблизительно 90, и поэтому кабель может выходить наиболее удобным образом без его повреждения. Надежные запоры для дверцы верхнего блока и для дверцы нижнего блока подобным же образом содержат много ригелей и в обоих случаях открываются посредством соответствующего замка, установленного на боковой стенке блока, или же дистанционно, с телефонной станции по требованию оператора из будки. Следует обратить внимание на существование механизма замка нижнего блока или сейфа, приводного рычага, который, после ослабления группы болтов, воздействует на дверцу, вызывая начало ее открывания, что чрезвычайно интересно,имея в виду, что схватить ее не за что, а ее вес,вследствие ее прочности, весьма значителен. Наконец, и соответственно с еще одной характеристикой изобретения, монеты, вставленные в телефон, не падают прямо в указанный нижний блок или сейф, а падают в монетный ящик, размещенный там,каковой монетный ящик отличается тем, что имеет пломбируемую крышку, снабженную механизмом,который, если монетный ящик находится внутри сейфа, определяет отверстие для прохода монет в монетный ящик, когда они падают из соответствующего монетного запасника, расположенного в верхнем блоке и через отверстия оперативно приходящиеся друг против друга, а когда указанный монетный ящик вынимают, и при простом действии для его выемки, входная щель закрывается указанным механизмом, и монетный ящик становится полностью недоступным, делая необходимым разрушить пломбу крышки, для доступа к монетам, находящимся внутри. Для дополнения описания и лучшего понимания отличительных признаков изобретения к нему приложены чертежи, составляющие с описанием единое целое и на которых иллюстративным образом без наложения каких-либо ограничений показано следующее на фиг.представлен вид спереди общественного телефона согласно поставленной цели, а также согласно наиболее полной области его действия, т. е. практический вариант осуществления телефона, который может быть использован как для монет, так и для кредитных карточек на фиг. 2, 3, 4 и 5 представлены соответствующие виды деталей, составляющих дверцу для верхнего корпуса, при этом на фиг. 2 специально показано несколько окон для захождения соответствующих модулей, образующих телефон на фиг. 6 представлен вид сбоку и в поперечном сечении того же самого аппарата, схематически показывающий различные рабочие модули, которые могут находиться в нем 3 9671 на фиг. 7 представлена боковая проекция модуля ввода монет на фиг. 8 представлен вид того же модуля в плане на фиг. 9 представлен вид того же модуля сзади на фиг. 10 представлен подробный вид в сечении кнопки указанного модуля по линии А-В на фиг. 9 на фиг. 11 представлен вид сзади модуля отображения данных на фиг. 12 представлено поперечное сечение упомянутого модуля по линии - предыдущей фигуры на фиг. 13 представлен вид сбоку модуля отображения и модуля клавиатуры на дверце верхнего блока на фиг. 14 представлен вид. в сечении профиля модуля клавиатуры на уровне с вертикальным рядом кнопок и по линии Е-А фиг. 16 на фиг. 15 представлен вид клавиатуры спереди на фиг. 16 представлен вид всего модуля клавиатуры сзади на фиг. 17, 18 и 19 представлены вид спереди и два боковых вида элемента крепления кнопок на фиг. 20 представлены виды снизу, сбоку и сверху одной из упомянутых кнопок на фиг. 21 представлен вид в сечении крепления согласно фиг. 17 по линии -Н той же фигуры на фиг. 22 представлен тот же вид в сечении, что и на фиг. 21, но со всеми остальными элементами,задействованными в клавиатуре на фиг. 23 представлен вид в плане металлической рамки, на которой устанавливается крепление согласно фиг. 17 на фиг. 24 представлена деталь профиля рамки согласно фиг. 23 на фиг. 25 представлен вид в перспективе модуля возврата монет на фиг. 26 представлен вид этого модуля в плане на фиг. 27 представлен боковой вид в сечении по линии - на фиг. 26 на фиг. 28, 29 и 30 представлены вид сзади и два боковых вида крышки для окна модуля возврата монет, когда этот модуль не нужен на фиг. 31 представлен вид спереди модуля для вешания телефонной трубки на фиг. 32 представлен вид этого модуля в сечении по линии К- на фиг. 31 на фиг. 33 представлен вид того же модуля сзади на фиг. 34 представлен увеличенный подробный вид модуля согласно фиг. 31 на уровне коромысла,действующего на соответствующий выключатель на фиг. 35 представлен вид сзади той же детали предыдущей фигуры на фиг. 36 представлен вид в сечении той же детали по линии М - упомянутой фигуры на фиг. 37 представлен еще один вид спереди модуля для вешания трубки, причем в этом случае на уровне с кнопкой для повторного вызова на фиг. 38 представлен вид сзади той же детали предыдущей фигуры на фиг. 39 представлен вид сбоку в сечении той же детали по линии- Р на фиг. 38 на фиг. 40 представлен подробный вид сбоку механизма закрывания дверцы верхнего блока на фиг. 41 представлен передний подробный вид механизма вывода защищенного кабеля, соединяющего верхний блок с телефонной трубкой на фиг. 42 представлен вид в сечении того же механизма по линии - предыдущей фигуры на фиг. 43 представлен вид сбоку механизма закрывания дверцы нижнего блока или сейфа на фиг. 44 представлен вид в плане крышки монетного ящика, размещенного в упомянутом сейфе, с соответствующим блокировочным механизмом на фиг. 45 представлен подробный вид в сечении упомянутой крышки по линии Т - на фиг. 44 на фиг. 46, 47 и 48 представлен механизм согласно фиг. 44 на последовательных этапах операций размещения и удаления монетного ящика из сейфа. На фигурах и, в частности на фиг. 1 и 6 видно,что рассматриваемый телефон содержит два физически независимых блока 1 и 2, которые могут быть размещены друг над другом и прикреплены любыми обычными средствами, при этом блок 1 предназначен для размещения рабочих механизмов телефона, а блок 2 образует сейф для постепенного сбора монет, причем он не нужен для аппарата, используемого только с кредитными карточками. Передняя часть блока 1 снабжена соответствующей дверцей 3, выполненной в основном в виде призматически-прямоугольного лотка с полостью, находящейся сзади, и занимающего всю переднюю часть верхнего блока 1, тогда как блок 2, в свою очередь,снабжен передней дверцей 4, также независимой от ранее упомянутой дверцы. Верхняя дверца 3 снабжена большим количеством окон 5, 6, 7, 8, 9 и 10, что, в частности, показано на фиг. 2, причем эти окна рассчитаны на размещение соответствующих модулей, в частности модуля ввода монет 11, модуля ввода карточки 12, модуля отображения данных 13, модуля клавиатуры 14, модуля возврата монет 15 и модуля для вешания трубки 16, причем если некоторые модули отсутствуют,например модуль 12, когда телефон будет использоваться исключительно для монет, или модули 11 и 15 при использовании только для кредитных карточек, эти модули могут быть заменены соответствующими крышками, такими как крышка 17, подробно показанная на фиг. 28 - 30. Кроме того, как показано на фиг. 6, внутри блока 1 и под модулем для ввода монет 11 находится селектор монет 18 любого известного типа, а под ним накопитель 19, где в телефоне хранятся вставленные монеты и откуда они постепенно падают через канал 20 в блок 2 в ходе телефонного разговора, причем для этой цели блоки 1 и 2 снабжены отверстиями 21,находящимися друг против друга и против канала 9671 20, при этом после конца разговора лишние монеты в накопителе 19 проходят в модуль возврата монет 15, в свою очередь, размещенный под упомянутым накопителем 19. Модуль ввода монет 11 содержит пластину со щелью 22 для ввода монеты, причем вход щели значительно расширен для облегчения этой операции,при этом щель 22 ведет в канал 23, сплющенный с боков и имеющий наклон вниз и назад, так что монеты после их ввода скатываются к выходу 24 на конце, упомянутого наклона у внутреннего конца канала 23, как показано на фиг. 7 и 8, находящегося против входа 25 селектора монет 18, см. фиг. 6. Хорошо известно, что обычные селекторы монет снабжены наклонной боковой перегородкой для освобождения монет, которые могут застрять внутри. Для периодического воздействия на эту боковую перегородку модуль ввода монет 11 дополнительно снабжен кнопкой 26, также размещенной на его передней панели, над которой она смонтирована с возможностью наклона, поэтому верхняя часть упомянутой кнопки снабжена тильдой в виде бокового расширения 27, определяющего две цилиндрические и диаметрально противоположные оси, установленные в задней коробчатой части имеющегося модуля 11, как точно показано на детальном виде согласно фиг. 10, где они удерживаются задней крышкой 28,укрепленной на модуле ввода монет 11 посредством винтов 29, выступающих сзади из упомянутого модуля и снабженных загнутыми полосками 30 для воздействия на концы поперечного расширения 27,что, в свою очередь, можно видеть на фиг. 8, причем эта задняя крышка 28 является фактической опорой,к которой жестко крепится плоский монетный канал 23. Кнопка 26 при нажатии поворачивается относительно оси наклона 27 и имеет задний выступ 31,пересекающий окно 32 в крышке 28, а его свободный конец через валик 33 шарнирно соединен с наклонным рычагом 34, свободный конец которого, в свою очередь, имеет ударник 35, который воздействует на известный наклонный рычаг подвижной перегородки селектора монет, причем рычаг 34, в свою очередь, специально смонтирован в своей средней части на валу 36, выполненному заодно с плоским каналом 23, причем на нем имеется соосно установленная пружина 37, относительно которой наклоняется рычаг 34, когда на него воздействует кнопка 26. Что касается модуля 12 для кредитных карточек,то его передняя панель снабжена щелью 38, обращенной к обычному устройству для считывания карточек, установленному на задней поверхности пластины, снабженной винтами, подобными винтам пластины модуля (11), которые выступают в виде отдельной детали из ее задней поверхности для крепления этих модулей к дверце 3 с помощью соответствующих гаек. Что касается модуля 13 отображения данных, то он содержит выокопрочную металлическую раму,образующую окно 39, позволяющую видеть обыч ный экран из жидкого стекла через многослойное стекло 40, которое также обладает максимальной механической прочностью. Точнее, как показано на фиг. 12, металлическая рама модуля отображения 13 имеет внутреннюю ступеньку по периметру, на которой лежит прямоугольная резиновая рамка 41 для поддержки стекла 40, а с задней стороны по периметру выступают болты 42 для ее крепления к дверце 3 верхнего блока 1 телефонного аппарата, причем болты одновременно служат для крепления задней,предпочтительно пластмассовой рамки 43, которая действует в качестве держателя стекла 40, а также физической опоры для печатной платы 44 экрана 45 из жидкого стекла, находящегося непосредственно сзади защитного стекла 40. Модуль отображения 13, как и модуль клавиатуры 14, о котором речь пойдет ниже, крепится к дверце 3 верхнего блока 1 телефонного аппарата после ввода через соответствующие окна 7 и 8 до упора, определяемого внешними ступеньками 46 по периметру, с помощью поддона 47, соединенного с внутренней поверхностью дверцы, с полостью, направленной вперед, а сквозь его дно проходят болты 42, на которые заходят соответствующие гайки 48 позади поддона 47. Модуль 14 клавиатуры подобным же образом содержит переднюю выокопрочную пластину, которая образует поддон с наклоненным назад и вверх дном, что хорошо видно на фиг. 14, при этом дно снабжено необходимыми окнами для прохода различных кнопок 49 клавиатуры. Точнее, пластина модуля 14 клавиатуры дополнительно к болтам 50, подобным болтам 42 модуля отображения данных, и с той же целью крепления модуля клавиатуры в целом на поддоне 47, снабжена еще четырьмя болтами 51 на ее задней части для фиксации металлической рамки 52, подробно показанной на фиг. 23 и 24, причем эта металлическая рамка снабжена отверстиями 53 соответственно различным кнопкам 49 клавиатуры и вставлена между электроизоляционным кронштейном 59 и печатной платой 55. Передняя поверхность этой платы имеет эластичную мембрану 56 с секторами 57 из проводящей резины, обращенными к кнопкам 49, через которые замыкаются маркерные цепи при нажатии на соответствующие кнопки. Все эти части собраны с помощью глухих винтов 58, закрепленных на электроизоляционном кронштейне 59, в свою очередь, подробно показанном на фиг. 17 - 21, при этом кронштейн оборудован большим количеством гнезд 60 для каждой кнопки, представляющих собой цилиндрические отверстия с двумя диаметрально противоположными выступами 61, которые удерживают небольшую центральную втулку 62, служащую направляющей для осевого штока 63 соответствующей кнопки, при этом пружина 64 упирается в переднюю часть упомянутой втулки 62 и, находясь внутри полости кнопки 49, старается отжать последнюю наружу, т. е. кнопка при нажиме работает против действия упомянутой пружины. 5 9671 В свою очередь, каждая кнопка 49 имеет многоугольное призматическое тело, как подробно показано на фиг. 20, причем тело полое, глухое спереди и из него, помимо упомянутого осевого штока 63,выступает цилиндрическая шейка 65, окружающая втулку 62 и имеющая два больших окна или боковых отверстия, четко показанных на виде в сечении согласно фиг. 20. В месте соединения между призматическим телом и цилиндрической шейкой последняя имеет две боковых лыски и противоположных плоских расширения 66 в форме развертки усеченного конуса с углом при вершине порядка 90,причем каждое из них дополнительно снабжено радиальным выступом 67, так что оба выступа диаметрально противоположны так же, как и небольшие радиальные прорези 68 гнезда 60 кронштейна 59,что позволяет располагать соответствующие кнопки для определенной фиксации посредством простого поворота и за счет байонетной системы после осевого нажима на кнопки 49 противоположно действию пружины 64 при противостоянии боковых выступов 67 и отверстий 68 и последующем частичном повороте вдоль внутренних выемок 69, в которые выходят указанные прорези 68, что ясно показано на фиг. 17. Для фиксации кнопок 49 на их кронштейне 59 после сборки предусмотрено устройство в виде пластинки или добавочной крышки 70, при этом пластина имеет прямоугольные отверстия, которые по количеству, месту и форме совпадают с кнопками 49, при этом она также крепится посредством винтов 71 к кронштейну 59 и, следовательно, фиксирует кнопки в определенном положении от поворота,предотвращая их выпадение благодаря байонетной системе монтажа. Окна этой крышки 70, как очевидно, также совпадают по форме, размерам и положению с окнами передней панели модуля 14 клавиатуры, сквозь которые кнопки 49 выступают наружу, но следует обратить внимание на то, что хотя кронштейн 59 имеет максимальное количество гнезд 60 для соответствующих кнопок 49, крышка 70 должна иметь такие же окна, что и передняя панель модуля 14 клавиатуры, т. е. внешняя видимая панель, образующая защитный элемент для этого модуля, может иметь такое же или меньшее количество окон в соответствии с количеством кнопок, предусмотренных для телефона в каждом случае, а точнее, согласно конкретному исполнению упомянутого телефонного аппарата. Что касается модуля 15 возврата монет, то он также содержит переднюю раму и имеет такие же ступеньки по внешнему заднему периметру 73, согласующиеся с окном 9 дверцы 3 верхнего блока 1,причем эта рамка образует большое окно 74, которое обычно закрыто дверцей 75, поворачивающейся на оси по верхнему краю. К задней поверхности рамы модуля 15 возврата монет привинчен и жестко прикреплен с помощью двух выступов 76 корпус 77, образующий контейнер 6 или лоток с прямым трапецеидальным перевернутым профилем, открытый сверху и спереди, где находится указанное окно 74. Кроме того, следует обратить внимание на тот факт, что деталь 75, образующая дверцу для доступа в такой контейнер, проходит через концы верхнего края к двум цилиндрическим выступам 78, образующим ось поворота, которая находится на ступеньках 79, предусмотренных на передних вершинах боковых стенок корпуса 77, определяющих поддон, которые хорошо видны на фиг. 25, причем упомянутая дверца 75 фиксируется в определенном положении в направлении открывания посредством общей сборки на окне 9 передней дверцы 3, так как край этого окна 9 закрывает упомянутые ступеньки 79 там, где находятся выступы 78. Для фиксации модуля на дверце 3, как и в предыдущих случаях, предусмотрены две резьбовые шпильки 80 на задней поверхности указанной рамы модуля 15 возврата монет вблизи от ее вершины. В отношении упомянутого модуля возврата монет следует также обратить внимание на тот факт,что внутри него предусмотрена пластина 81 над задней наклонной стенкой 82 контейнера, также расположенная наклонно, но со значительно меньшим наклоном, как показано на фиг. 27, причем пластина 81 имеет два боковых крыла 83, отогнутых сначала вверх, а затем наружу, чтобы прикрепить ее к корпусу 77, в частности, с помощью винтов 84, свободно установленных в широких отверстиях 85 крыльев 83, которые обеспечивают некоторое перемещение к пластине 81, задний верхний край которой 86 отогнут вниз, чтобы соединиться внахлест с задним верхним краем стенки 82 корпуса 77, тогда как ее передний нижний край снабжен весьма широким и неглубоким каналом 87, в который упирается нижний край дверцы 75, когда она поворачивается назад для ее открывания. Таким образом, что тоже показано на фиг. 27,монеты падают на пластину 81, находящуюся на порядочном расстоянии от дверцы 75, поэтому они попадают на дно контейнера, образованное корпусом 77, и чтобы добраться до монет, нужно отклонить дверцу 75 назад, следовательно, когда дверца находится в этом положении с открытой передней частью, она с помощью пластины 81 полностью перекрывает доступ к внутренней части телефона. Кроме того, незначительная подвижность пластины 81 через широкие отверстия 85 позволяет слегка постучать по этой пластине при застревании монет. Как указано выше, если телефон должен работать только на кредитных карточках, этот модуль возврата монет отсутствует и окно 9 закрыто крышкой 17, показанной на фиг. 28-30, которая представляет собой прямоугольную пластину, по форме и размерам совпадающую с окном 9, содержащую внутреннюю ступеньку по периметру 88 для вхождения в окно и резьбовые стержни 89, выступающие из задней поверхности и предназначенные, как и в 9671 предыдущих случаях, для ее надежной фиксации на дверце 3 верхнего блока 1 телефонного аппарата. Наконец, окно 10 передней дверцы 3 верхнего блока 1 телефона служит для захождения модуля 90,предназначенного для вешания телефонной трубки 16, который ясно показан на фиг. 31 - 36. Этот модуль содержит прямоугольную пластину с такой же ступенькой по периметру 91, как и у упомянутых модулей, для стыковки с отверстием окна 10 и с такими же крепежными винтами 92. Эта пластина модуля 90 имеет концевой верхний сектор 93 для украшения 94, устанавливаемого на винтах, а непосредственно под ним находится. выемка 95, по форме и размерам подходящая для захождения в нее ушной части трубки 16, тогда как нижняя концевая зона имеет переднее удлинение 96,образующее гнездо для противоположного конца трубки 16, а именно микрофона, а также имеющее щель 97 для прохода кабеля 98. Нижний конец выемки 95 образует большую ступеньку, а в ней окно с малым коромыслом 99, полностью закрывающим упомянутое окно и выполненным из того же высокопрочного металла, что и пластина модуля 90 и всех других модулей. Упомянутое коромысло имеет два небольших цилиндрических боковых выступа 100, которые образуют ее балансирную ось, размещенную в задних щелях пластины модуля 90, и удерживаются в собранном положении кронштейном 101 для микропереключателя 102,который фактически является чувствительным элементом для повешенной трубки, при этом кронштейн 101 содержит пластину, в целом имеющую- образную форму, боковые ветви которой имеют концевые выступы 103, которыми он жестко крепится к пластине модуля 90 посредством гаек 104, навернутых на резьбовые штыри, выступающие из упомянутой пластины, причем боковые ветви своими передними вершинами 105 закрывают щели кожуха для удлинений 100, как подробно показано на фиг. 36, при этом средняя ветвь, которая значительно уже боковых ветвей, выступает сквозь задний край, в то же время изгибаясь вверх в опору 106, к которой крепится микровыключатель 102, причем опора 106 имеет еще одно удлинение в виде полосы 107, к которой крепится один из концов пружины 108, соединяющей кронштейн 101 с рычагом 109,который выполнен заодно с коромыслом 99 и который воздействует на микровыключатель через шток 110 последнего. Кнопка 111 повторного вызова, подробно показанная на фиг. 37 - 39, установлена ниже на той же пластине модуля 90. Точнее, упомянутая кнопка 111 выполнена полой и открыта с задней стороны, с крылом 112 по периметру, служащим упором на ступеньке 113 периметра отверстия 114, выполненного для этой цели в пластине модуля 90, предназначенного для вешания трубки, причем в то же время упомянутая кнопка 111 снабжена осевым штоком 115, которым она воздействует на микровыключатель 116, выполненный заодно с кронштейном 117, имеющим форму уголка и одновременно привинченным к резьбовым штырям 118, выступающим от задней поверхности пластины модуля 90 с обеих сторон от отверстия или окна 114. Кроме того, как показано на фиг. 39, этот кронштейн 117 закрывает почти весь внутренний проем окна 114 и имеет отверстие 119 для прохода или направления штока 115, являясь одновременно опорным основанием для пружины 120, которая стремится переместить кнопку наружу к крайнему положению согласно фиг. 39,определяемому крылом 112 и ступенькой 113. Дверца 3, шарнирно прикрепленная к блоку 1,как показано на фиг. 40, имеет болт безопасности 121, на который можно воздействовать через запорный механизм 122, доступный через одну из боковых стенок блока, как показано на фиг. 1, при этом болт 121 выполнен двойным и содержит ползун с широкими отверстиями 123 в качестве его направляющих на осях поворота 124, предусмотренных на боковой стенке, соответствующей верхнему блоку 1,концы которых выступают к соответствующим им болтам, например 125, которые могут закрывать отверстия в угловых листовых деталях 125, выполненных заодно с дверцей 3, при этом болты перемещаются с помощью стержня 126, связанного с запорным механизмом, свободный конец которого снабжен роликом 127, проходящим в широком отверстии 128 средней части перемещаемого болта 121. Следует обратить внимание на тот факт, что этот запирающий механизм может быть снабжен дополнительными блокировочными средствами, управляемыми с телефонной станции, с которой соединен телефонный аппарат, так что открыть его будет невозможно даже штатному персоналу компании без предварительного разрешения с телефонной станции. Что касается кабеля 98, соединяющего трубку 16 с аппаратом, то такой кабель 98 с соответствующим экранированием подсоединяется к верхнему блоку 1 аппарата, а точнее, к одной из его боковых стенок с помощью шарнирного механизма, позволяющего изменять направление выхода кабеля в определенных пределах. Точнее, боковая стенка блока 1 имеет широкое круглое отверстие 129 и в этой зоне деталь 130, согласующаяся с внешней частью блока 1, выполнена весьма прочной из того же металла, что и другие наружные элементы аппарата, причем эта часть имеет полую цилиндрическую шейку 131, посредством которой она проходит внутрь блока через отверстие 129, при этом шейка 131, в свою очередь, соосно соединена с втулкой 132 внутри блока 1, имеющей окружной воротник 133, которым она опирается на внутреннюю поверхность упомянутого блока 1,закрывая отверстие 129, и посредством которого она закреплена в нем винтами 134, как и в предыдущих случаях. Кроме того, шейка 131 части 130 снабжена ступенькой 135 по ее периметру, ограничивающей осевую связь втулки 132 с этой частью и, следова 7 9671 тельно, предотвращающей прижим к стенке блока 1 периферии части 130 и расширения 133 периметра внутренней части, который сделал бы невозможным вращение части 130, дополнительно фиксированной в осевом направлении со втулкой 132 с помощью зажимного болта 136. Втулка 132 снабжена выступающей ступенькой, зачерненной на фиг. 41, так что ее можно видеть с первого взгляда, при этом она служит для ограничения поворота части 130, причем поворот примерно на 90 ограничивается концами упомянутого болта 136. Далее, как показано на фиг. 42, часть 130 имеет вторую полую цилиндрическую шейку 139, перпендикулярную шейке 131, т. е. направленную радиально, внутри которой имеется втулка 140 для соответствующего конца 141 экрана кабеля 98, которая, в свою очередь, зажимается стопорньм винтом 142,непрерывно идущим между полой внутренней частью упомянутой втулки 140 и полой внутренней частью 143 шейки 131, которая входит в блок 1. Что касается внутреннего блока 2, то у него есть запорный механизм, подобный механизму верхнего блока 1, т. е. боковой запорный механизм 144, который посредством стержня 145 заканчивается роликом 146, действующим внутри широкого отверстия 147, соответствующего скользящей пластине 148,имеющей широкие отверстия 149, направляемые с помощью шарниров 150, которые выполнены заодно целое с соответствующей боковой стенкой блока 2,причем такая пластина 148 имеет отогнутые выступы 151, которые, как таковые, являются ригелями,входящими в отверстия в боковых ветвях образного элемента 152, выполненного заодно с внутренней поверхностью дверцы 4. В этом случае,как дополнение к описанной конструкции, начальная часть упомянутого стержня 144 выступает в плечо 153, заканчивающееся роликом 154, который действует на дверцу 4, когда она открыта, как показано стрелкой на фиг. 43, помогая началу открывания дверцы, что представляет значительный интерес, так как упомянутая дверца 4, как ясно видно из фиг. 1,не имеет ручки и в основном утоплена в проем блока, что, в свою очередь, видно из фиг. 43, но, с другой стороны, ее вес значителен, что обеспечивает высокую степень защиты нижнего блока 2. Необходимо подчеркнуть, что этот запорный механизм может быть оборудован дополнительными блокировочными средствами, управляемыми с телефонной станции, с которой соединен аппарат, так что открыть его не может даже персонал компании без предварительного разрешения на это с телефонной станции. Внутри блока 2 находится являющийся реальным накопителем монет монетный ящик с пломбируемой крышкой 155, причем для этого он снабжен соединительной лентой 156 с одного края и ушками 157 с другого края, а также отверстиями 158 для пломбирования. Внутренняя часть этой крышки 155 снабжена дополнительной стенкой 159, образующей поддон малой глубины, который прилегает к внут 8 ренней поверхности крышки и крепится к ней с помощью винтов 160 для образования плоской камеры 161 между двумя стенками для поворотной пластины 162, имеющей окно 163 для монет, проходящих в монетный ящик, которое, как вариант, может быть обращено к таким же отверстиям 164 и 165 соответственно на внешней 155 и внутренней 159 стенках крышки, которые ясно показаны в увеличенном масштабе на фиг. 45. Точнее, как показано на фиг. 44, пластина 162 качается на оси 166, чему существенно способствует ось 167, выступающая из потолка или верхней стенки блока 2, которая одновременно ходит в обеспечивающей движение вперед-назад щели 168 вспомогательной пластины 169, также установленной в плоской камере 161, надлежащим образом закрепленной винтами 170, и в поперечной щели 171, выполненной в поворотной пластине 162, при этом очевидно, что вспомогательная неподвижная пластина 169, в свою очередь, имеет еще одно отверстие 172 для прохода монет, обращенное к отверстиям 164 и 165 внешней и внутренней стенок крышки, против которых в определенное время находится также и отверстие 163 поворотной части. Этой конструкции способствует железная лента 173, которая воздействует на край 174 поворотной пластины 162, противоположный ее соединительной оси 166, причем эта лента 173 придает упомянутой детали устойчивость, действуя как разновидность тормоза, и, кроме того, нижняя поверхность поворотной пластины снабжена осью 175, находящейся в дугообразной щели 176 вспомогательной пластины 169, при этом она снабжена собачкой 177, установленной с возможностью качания на валу 178, и, в свою очередь, связанной с кулачком 179, который установлен на поворотном валу 180, имеющем приводную головку 180, доступную изнутри крышки,как показано на фиг. 45, причем собачка 177 имеет угловой зазор 181, где в заданное время упомянутая ось 175 поворотной пластины 162 блокируется, что показано ниже. Согласно этой конструкции, как показано на фиг. 46, когда монетный ящик ставят в блок 2, поворотная пластина 162 принимает положение, при котором проем ее щели 171 совпадает с проемом щели 168 вспомогательной пластины 169. В этом положении ось 167 потолка блока 2 находится над двумя проемами в начале ввода монетного ящика. При входе ящика в блок 2 ось 167 движется вдоль щели 168, увлекая пластину 162 и постепенно поворачивая ее в крайнее положение, показанное на фиг. 47 и соответствующее полной проницаемости монетного ящика в сейфе, причем в это время собачка и кулачок занимают положение, подробно показанное на фиг. 47, и в этом положении отверстие 163 поворотной пластины 162 оперативно совпадает с отверстиями 164, 172 и 165 на верхней стенке крышки,вспомогательной пластины 169 и нижней или внутренней стенки 159 упомянутой крышки, поэтому монеты, постепенно вставляемые в телефонный ап 9671 парат, в надлежащее время будут падать в упомянутый монетный ящик, поскольку, как очевидно, эти отверстия, в свою очередь, окажутся против отверстий 21, соединяющих верхний блок 1 телефонного аппарата с нижним блоком 2 (фиг. 6). Когда монетный ящик вынимают, просто выдвигая его наружу, ось 167 вызывает поворот пластины 162 в противоположном направлении и через положение, занимаемое кулачком 179, которое показано на фиг. 48, в крайнее положение извлечения, причем ось 175 находится в зазоре 181 собачки 177 и поэтому движение поворотной пластины 162 в противоположном направлении невозможно, т. е. монетный ящик не может быть задвинут обратно в блок 2 тотчас же, при этом нельзя воспользоваться длинным предметом для воздействия на ящик, чтобы повернуть часть 162 и совместить отверстие 163 с другими отверстиями крышки для извлечения через них монеты из ящика. Чтобы ящик поставить обратно в блок 2, его нужно распломбировать для удаления содержимого,и пока он открыт и не заплобирован вновь, головку 180 поворотного вала кулачка 179 нужно повернуть так, чтобы последний занял положение, показанное на фиг. 46, где его зазор 181 выведен из пути следования оси 171 по щели, следовательно, поворотная пластина 162 может свободно вращаться на оси 166,при этом ее движение ограничено только тормозом,образуемым железной лентой 173, следовательно,для возможности установки монетного ящика в сейф ось 167 последнего действует на эту поворотную пластину 162 вплоть до ограничительного положения, когда щели или отверстия совместятся для прохода монет. Таким образом получен модульный телефонный аппарат с различными рабочими модулями, которые легко взаимозаменяемы, особенно для получения аппаратов с различными уровнями исполнения,причем такой телефон обеспечивает максимальную гарантию невозможности его взлома как преступниками, так и при совершении актов вандализма, кроме того, он обеспечивает максимальные гарантии в отношении сбора монет, поскольку монетный ящик извлекается из телефона запломбированным и может храниться в таком виде любое время до замены на пустой, также должным образом запломбированный монетный ящик. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Общественный модульный телефон для использования с монетами и/или кредитными карточками, содержащий верхний и нижний блоки, размещенные друг над другом, причем в верхнем блоке размещены телефонные механизмы, отличающийся тем, что выполнен в виде модулей модуля ввода монет, модуля ввода карточек, модуля индикатора данных, модуля номеронабирателя, модуля возврата монет и модуля вещания трубки, при этом верхний и нижний блоки содержат передние двери и в двери верхнего блока имеется несколько окон для размещения модулей, при этом модуль ввода монет, модуль ввода карточек и модуль возврата монет выполнены с возможностью замены соответствующими крышками, причем модули и крышки снабжены резьбовыми болтами для крепления в верхнем блоке, а нижний блок выполнен в виде сборника монет. 2. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что модуль ввода монет имеет переднюю плату или щиток, снабженный, как и другие модули, задней ступенькой по периметру для упора на края отверстия соответствующего окна, причем щиток выполнен из прочного материала, а соответствующая щель для ввода монет оперативно совмещена с каналом к устройству селекции монет, в свою очередь, размещенного на запаснике, выдающем последние либо в монетный ящик через канал, либо к модулю возврата монет, причем, кроме того, предусмотрено, что щиток снабжен малым окном для кнопки, имеющей поперечный верхний вал качения, образующий единое с ней целое, размещенный в задней выемке фактического щитка, при этом выемка закрыта с помощью полосок задней крышки, укрепленной неподвижно винтами на фактическом щитке и снабженной окном для того, чтобы внутрь крышки достигал рычаг кнопки, шарнирно соединенный с качающим рычагом через его среднюю точку на валу и снабженной на свободном конце ударником для разблокировки монет, застрявших в селекторе, причем рычаг снабжен соосно пружиной, удерживающей рычаг в исходном положении. 3. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что модуль индикации содержит металлическую и высокопрочную рамку, снабженную внутренней ступенькой по периметру и размещающую плоскую резиновую прокладку для установки многослойного ударопрочного стекла, укрепленного задней изоляционной рамкой с помощью резьбовых болтов для крепления модуля в целом, причем изоляционная рамка, кроме того,служит физической опорой для жидкокристаллического экрана и печатной схемы, помогающей ему. 4. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что модуль номеронабирателя, кроме того, снабжен передним щитком, с задними штырями для фиксации крышки,особенно с помощью поддона внутри крышки, и одновременно является средствами фиксации указанного модуля индикатора, кроме того, снабжен другими винтами для фиксации металлической рамки,имеющей сетку отверстий, по количеству и положению совпадающую с кнопками, плата с печатной схемой, соответствующей указанному номеронабирателю, затем фиксируется на указанной металлической рамке, с вставлением упругой мембраны,снабженной секторами из проводящей оперативно совпадающими с различными кнопками, тогда как кронштейн изолирующего типа, в свою очередь,укреплен на передней поверхности указанной рамки,9 9671 имеющей несколько гнезд для соответствующих кнопок, которые установлены в таких гнездах байонетной системой, и сектор соединения которых имеет призматически многоугольную форму, предпочтительно призматически-квадратную, причем такие кнопки фиксированы по положению в направлении поворота с помощью вспомогательной пластинки,снабженной окнами, по количеству, форме и положению, совпадающими с указанными кнопками и оперативно совпадающими с отверстиями на щитке. 5. Общественный модульный телефонный аппарат по п. 1 или 4, отличающийся тем, что каждое гнездо изоляционного кронштейна модуля номеронабирателя выполнено, в основном, цилиндрической формы, с двумя радиальными и диаметрально противоположными выступами, держащими центральную цилиндрическую втулку для штыря, установленного по оси внутри полости кнопки, на переднюю часть которой опирается пружина, которая, в свою очередь, окружает указанный штырь, причем предусмотрено, что каждая кнопка и за пределами призматического сектора привода в действие, снабжена цилиндрическим сектором, зажимающим втулку кожуха, с диаметрально противоположными отверстиями для плеч, держащих такую втулку,причем начальная часть цилиндрической шейки одновременно снабжена двумя боковыми диаметрально противоположными расширениями, имеющими форму круглой трапеции с диаметром, - соответствующим гнездам кронштейна, и с соответствующими выступами, посредством которых производится байонетное стопорение, причем каждое гнездо кронштейна, в свою очередь, имеет диаметрально противоположные щели, которые на заднем уровне входят в соответствующие выемки для запирания таких полосок. 6. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что модуль возврата монет также образует высокопрочную раму с винтами на задней поверхности для фиксации к двери верхнего блока, причем задняя поверхность такой рамы зафиксирована навинчиванием коробки,имеющей форму открытого сверху подноса, и также открыта спереди через широкое окно, образующее щит, в котором установлена подвижная дверца,верхний край которой снабжен выступами, образующими цилиндрические оси для вала качания указанной части, причем оси входят в уступы верхних передних углов боковых стенок коробки, а уступы закрыты стенкой двери после установки модуля так,что коробка, задняя часть которой резко наклонена назад и вверх, в этой области имеет дополнительную пластину, с меньшим наклоном, на переднюю часть которой с выемкой попадает нижний край дверцы,когда она отклонена назад, к упору в открытом положении, с еще одной особенностью, что внутренняя часть укреплена вокруг поддона посредством винтов, свободных в несколько увеличенных отверстиях, предусмотренных на боковых отгибах этой час 10 ти, обеспечивающих некоторую подвижность этой части. 7. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что модуль для вещания трубки, также содержащий высокопрочный щит и имеющий форму, пригодную для размещения трубки, снабжен ниже выемки для размещения наушника окном, имеющим коромысло с боковыми и цилиндрическими удлинениями, определяющими оси вращения, входящие в боковые каналы щита, и что они удерживаются вспомогательным образным кронштейном, и конкретно через верхние передние вершины боковых ветвей, которыми указанный кронштейн укреплен на щите гайками, установленными на резьбовых болтах, проходящих от щита сквозь указанный кронштейн, который в своей средней части снабжен выступом вверх, на котором укреплен микровыключатель, приводимый в действие рычагом, выполненным за одно целое с коромыслом и непрерывно прижимаемым пружиной,связывающей последний с полоской, выступающей от верхнего края кронштейна. 8. Общественный модульный телефонный аппарат по п. 1 или 7, отличающийся тем, что кнопка повторного вызова, также размещенная на щите модуля для вешания телефонной трубки, выполнена полой, открытой сзади, снабженной фланцем по периметру у раскрыва и осевым штоком, направленным назад, причем расширение по периметру взаимодействует со ступенькой щита, тогда как шток проходит задний кронштейн через отверстие для попадания на соответствующий микровыключатель,выполненный интегрально с кронштейном, укрепленным на задней поверхности щитка с помощью резьбовых болтов, выступающих из него, по обеим сторонам отверстия, и стоит кнопка, одновременно предусмотрена пружина между кнопкой и кронштейном, которая стремится выдвинуть кнопку наружу и соосна со штоком. 9. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что боковая стенка блока снабжена на повышенном уровне и у выхода для экранированного кабеля отверстием, в которое входит шейка качающейся части, окружность которой прилегает к внешней поверхности стенки блока и держится в осевом направлении с помощью втулки, которая, в свою очередь, укреплена на внутренней поверхности блока с помощью резьбовых болтов, выступающих из нее, причем шейка и втулка снаружи связаны посредством окружной ступеньки на первой, а внутри посредством шплинта, для осевого крепления так, что один из двух элементов, а именно втулка, имеет выступающую ступеньку,служащую ограничителем для поворота элемента,причем поворот примерно на 90 ограничен концами шплинта, кроме того, предусмотрено, что часть по радиусу и наружу проходит в еще одну шейку, внутри которой установлена удерживающая втулка для конца экрана кабеля, устанавливающая прямое соединение с внутренней полостью шейки и прикреп 9671 ленная к шейке с помощью крепежного винта. 10. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что дверь верхнего блока и дверь нижнего сейфа снабжена замками,предусмотренными на боковых стенках соответственных блоков, причем замки действуют посредством соответствующих штоков, заканчивающихся роликами, в ползунах, снабженных для этой цели широкими щелями для указанных роликов, соответствующим образом направляемыми широкими отверстиями, в которых работают оси, снабженные двойными ригелями, которые в случае двери входят в отверстия с угловыми профилями, интегральными с последними, тогда как в случае нижней .двери входят в отверстия в -образной скобе, на ее боковых ветвях, далее было предусмотрено, кроме того,что начальная часть штока, соответствующего замку сейфа, простирается в рычаг, заканчивающийся роликом, который попадает на внутреннюю поверхность двери при открывании, вызывая начало ее открывания. 11. Общественный модульный телефонный аппарат по п. 1, отличающийся тем, что сейф размещает монетный яшик, снабженный пломбируемой крышкой, причем такая крышка содержит двойную стенку, для полости, получающейся там для размещения вспомогательной неподвижной пластины и поворотной пластины, снабженной для этой цели валом с той особенностью, что внешняя стенка крышки, внутренняя стенка ее и фиксированная пластинка имеют три отверстия для прохода монет, которые всегда совпадают друг с другом и совпадают с отверстиями для связи между верхним блоком и нижним блоком, тогда как поворотная часть снаб жена еще одним широким отверстием, которое по выбору совпадает с предыдущими, поворотная часть далее снабжена щелью для оси, проходящей вниз с потолка верхней стенки сейфа, и одновременно входит в щель неподвижной вспомогательной фиксированной пластины так, что, когда монетный ящик помещен внутри сейфа, подвижная пластина автоматически поворачивается, чтобы ее отверстие совпало с другими, в то время, что когда он вынут, она поворачивается в противоположном направлении и щель расходится по положению с другими, и пластина в результате блокирует доступ в монетный ящик. 12. Общественный модульный телефонный аппарат по п. 1 или 11, отличающийся тем, что поворотная пластина на своем краю против оси качания имеет тормозящее воздействие пружины, а нижняя поверхность этой концевой части снабжена осью,находящейся в щели вспомогательной и фиксированной пластины, причем пдмотн собачка,установленная в плоскости этой оси, бнной с воможностью поворота н валу и постоянно ивлекаемый пружиной к кулачку, так как было предусмотрено, что собачка оборудована расширяющимся зазором, взаимодействующим с осью поворотной пластинки для блокировки пластинки,когда монетный ящик вынимают, причем поворотный вал кулачка внутри имеет головку, приводимую во вращение изнутри крышки и посредством которой, вручную И с открытым ящиком, приводится в действие собачка для освобождения и разблокировки утолщения пластины.
