Установка для отделения ксилолов в имитированном подвижном слое с использованием раман-спектрометра для измерения концентраций в разных точках установки

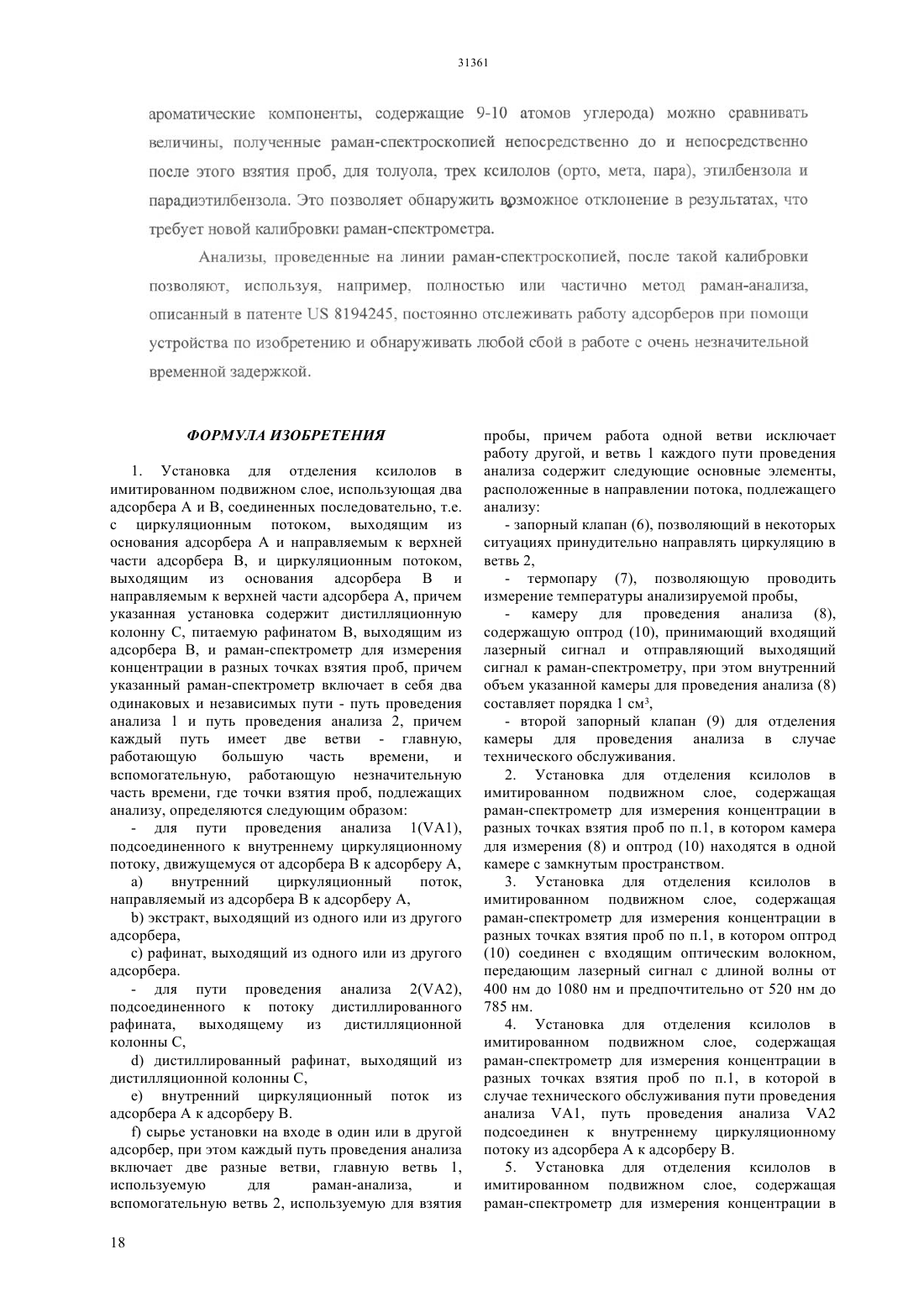

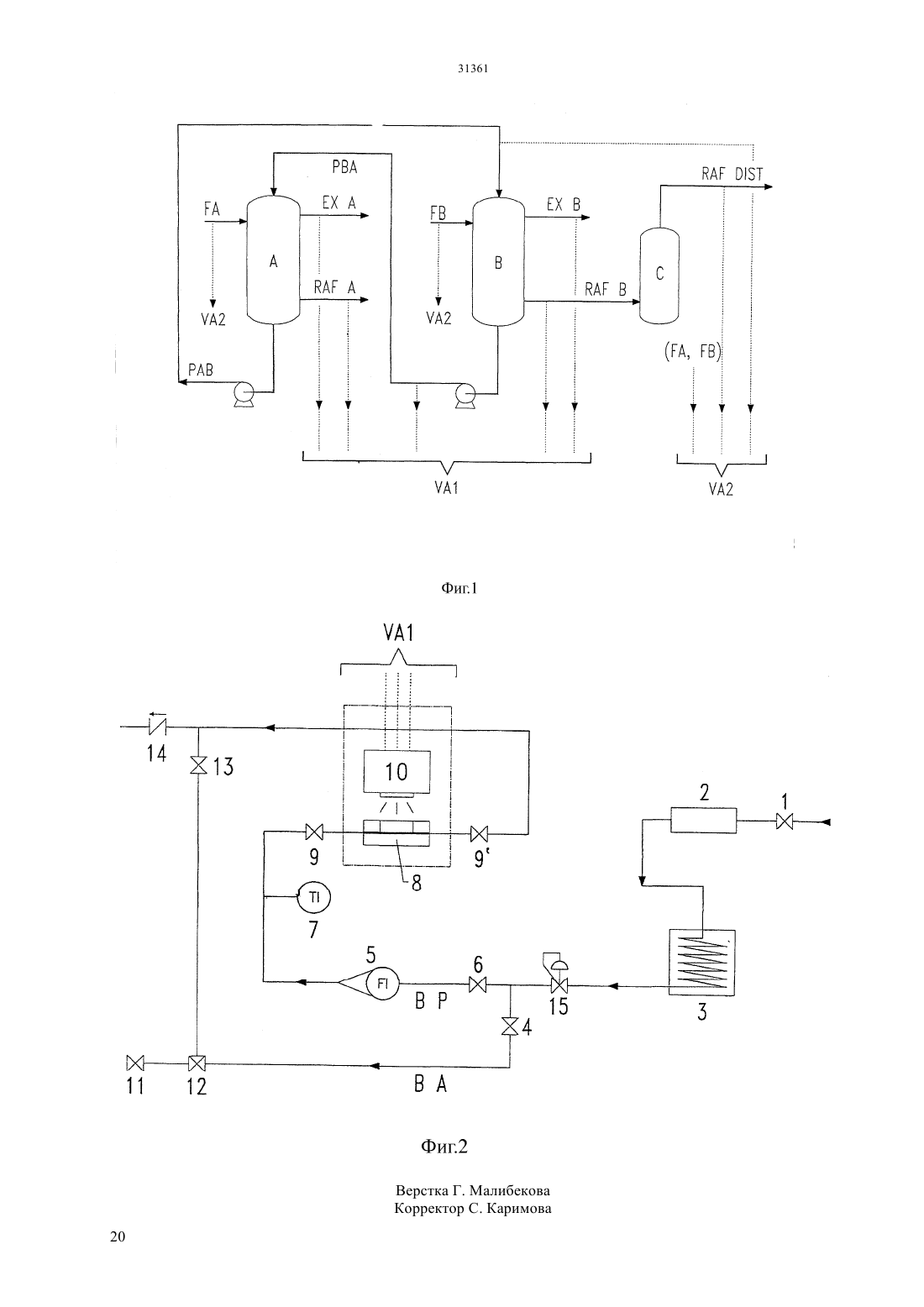

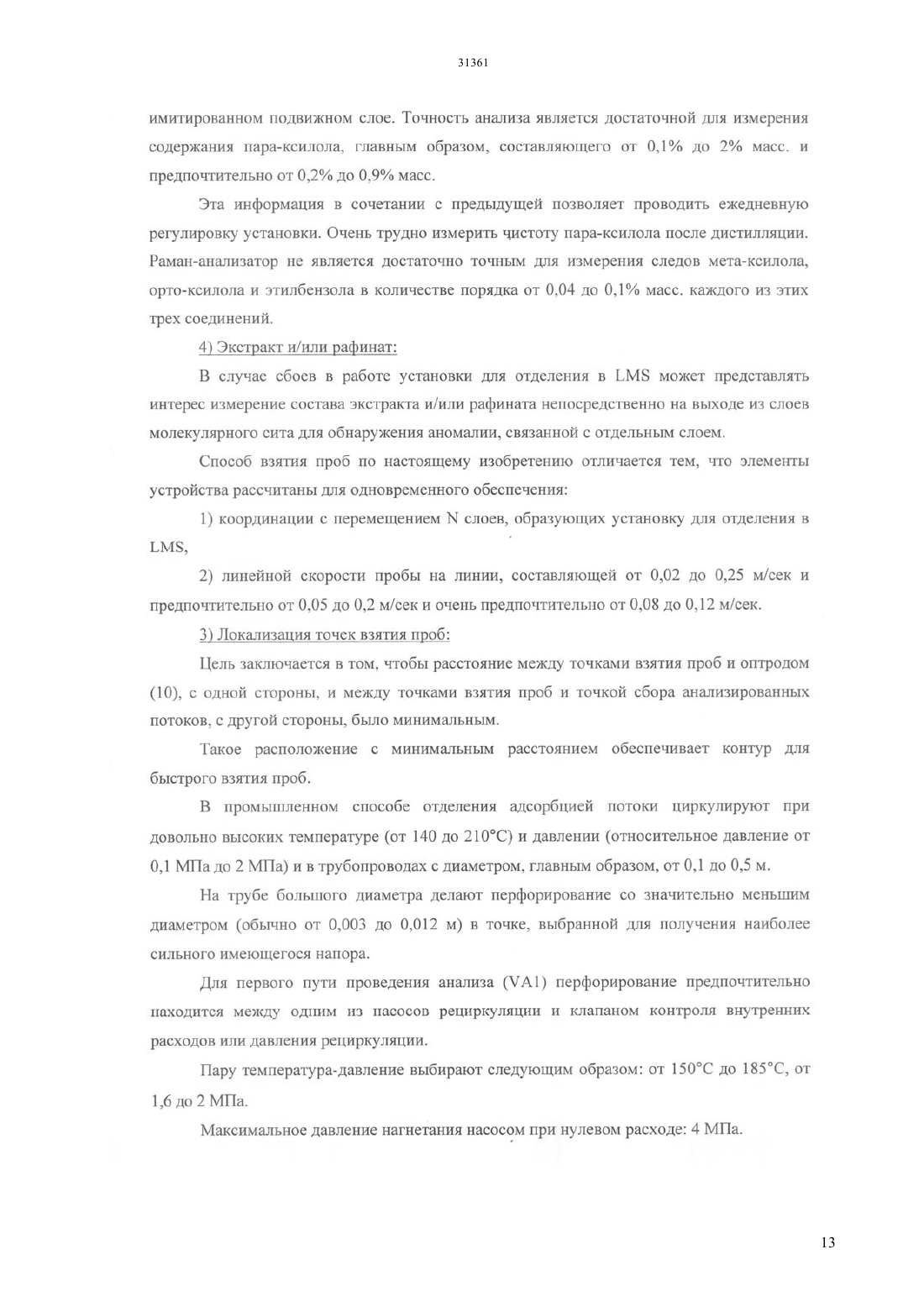

(51) 01 21/65 (2006.01) 07 15/08 (2006.01) 01 30/26 (2006.01) 01 15/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Настоящее изобретение относится к устройству и способу анализа при помощи указанного устройства, причем указанное устройство включает в себя камеру для проведения анализа (8),содержащую оптрод (10), принимающий входящий лазерный сигнал и передающий выходящий сигнал к раман-спектрометру, а указанный способ содержит два пути проведения анализа, путь проведения анализа 1, подсоединенный к внутреннему циркуляционному потоку, идущему от адсорбера В к адсорберу А, и путь проведения анализа 2, подсоединенный к дистиллированному рафинату, выходящему из дистилляционной колонки С.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) УСТАНОВКА ДЛЯ ОТДЕЛЕНИЯ КСИЛОЛОВ В ИМИТИРОВАННОМ ПОДВИЖНОМ СЛОЕ С ИСПОЛЬЗОВАНИЕМ РАМАН-СПЕКТРОМЕТРА ДЛЯ ИЗМЕРЕНИЯ ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для отделения ксилолов в имитированном подвижном слое, использующая два адсорбера А и В, соединенных последовательно, т.е. с циркуляционным потоком, выходящим из основания адсорбера А и направляемым к верхней части адсорбера В, и циркуляционным потоком,выходящим из основания адсорбера В и направляемым к верхней части адсорбера А, причем указанная установка содержит дистилляционную колонну С, питаемую рафинатом В, выходящим из адсорбера В, и раман-спектрометр для измерения концентрации в разных точках взятия проб, причем указанный раман-спектрометр включает в себя два одинаковых и независимых пути - путь проведения анализа 1 и путь проведения анализа 2, причем каждый путь имеет две ветви - главную,работающую большую часть времени,и вспомогательную, работающую незначительную часть времени, где точки взятия проб, подлежащих анализу, определяются следующим образом- для пути проведения анализа 1(1),подсоединенного к внутреннему циркуляционному потоку, движущемуся от адсорбера В к адсорберу А,) внутренний циркуляционный поток,направляемый из адсорбера В к адсорберу А,) экстракт, выходящий из одного или из другого адсорбера,) рафинат, выходящий из одного или из другого адсорбера.- для пути проведения анализа 2(2),подсоединенного к потоку дистиллированного рафината, выходящему из дистилляционной колонны С,) дистиллированный рафинат, выходящий из дистилляционной колонны С,) внутренний циркуляционный поток из адсорбера А к адсорберу В.) сырье установки на входе в один или в другой адсорбер, при этом каждый путь проведения анализа включает две разные ветви, главную ветвь 1,используемую для раман-анализа,и вспомогательную ветвь 2, используемую для взятия 18 пробы, причем работа одной ветви исключает работу другой, и ветвь 1 каждого пути проведения анализа содержит следующие основные элементы,расположенные в направлении потока, подлежащего анализу- запорный клапан (6), позволяющий в некоторых ситуациях принудительно направлять циркуляцию в ветвь 2,- термопару (7), позволяющую проводить измерение температуры анализируемой пробы,- камеру для проведения анализа (8),содержащую оптрод (10), принимающий входящий лазерный сигнал и отправляющий выходящий сигнал к раман-спектрометру, при этом внутренний объем указанной камеры для проведения анализа (8) составляет порядка 1 см 3,- второй запорный клапан (9) для отделения камеры для проведения анализа в случае технического обслуживания. 2. Установка для отделения ксилолов в имитированном подвижном слое, содержащая раман-спектрометр для измерения концентрации в разных точках взятия проб по п.1, в котором камера для измерения (8) и оптрод (10) находятся в одной камере с замкнутым пространством. 3. Установка для отделения ксилолов в имитированном подвижном слое, содержащая раман-спектрометр для измерения концентрации в разных точках взятия проб по п.1, в котором оптрод(10) соединен с входящим оптическим волокном,передающим лазерный сигнал с длиной волны от 400 нм до 1080 нм и предпочтительно от 520 нм до 785 нм. 4. Установка для отделения ксилолов в имитированном подвижном слое, содержащая раман-спектрометр для измерения концентрации в разных точках взятия проб по п.1, в которой в случае технического обслуживания пути проведения анализа 1, путь проведения анализа 2 подсоединен к внутреннему циркуляционному потоку из адсорбера А к адсорберу В. 5. Установка для отделения ксилолов в имитированном подвижном слое, содержащая раман-спектрометр для измерения концентрации в разных точках взятия проб по п.1, в которой общий объем в системе между точкой взятия пробы и точкой измерения является таким, что время циркуляции между указанными точками составляет от 1 до 75 секунд, линейная скорость в камере для проведения анализа (8) составляет от 0,02 до 0,25 м/с. 6. Способ анализа концентраций в установке для отделения ксилолов в имитированном подвижном слое, содержащей раман-спектрометр для измерения концентрации в разных точках взятия проб по любому из п.1-5, отличающийся тем, что элементы устройства рассчитаны для обеспечения комбинации следующих рабочих условий в камере для проведения анализа (8) 1) проба, по существу не содержащая суспендированных твердых частиц, содержащая менее 10 ч/млрд частиц,2) проба, температура которой составляет от 20 С до 60 С 3) проба, давление которой составляет от 0,2 до 0,5 МПа 4) линейная скорость составляет от 0,02 до 0,25 м/с и предпочтительно от 0,05 до 0,2 м/с и очень предпочтительно от 0,08 до 0,12 м/с. 7. Способ анализа концентраций в установке для отделения ксилолов в имитированном подвижном слое, содержащей раман-спектрометр для измерения концентрации в разных точках взятия проб по любому из п.п.1-5, в котором в случае сбоев в работе установки в имитированном подвижном слое линию взятия проб отсоединяют от первого пути проведения анализа для ее подключения в одной из следующих точек экстракт на выходе из адсорбера непосредственно перед клапаном для контроля экстракта при этом пару температура-давление выбирают следующим образом давление изменяется от 0,9 до 1,4 МПа, температура находится в интервале от 150 С до 185 С,рафинат,выходящий из адсорбера непосредственно перед клапаном для контроля рафината при этом пару температура-давление выбирают следующим образом давление изменяется от 0,9 до 1,4 МПа, температура находится в интервале от 150 С до 185 С. 8. Способ анализа концентраций в установке для отделения ксилолов в имитированном подвижном слое, содержащей раман-спектрометр для измерения концентрации в разных точках взятия проб по любому из п.п.1-5, в котором второй путь проведения анализа применяют в одной из следующих точек взятия пробы- дистиллированный рафинат, расположенный на высоте подачи загрузочного насоса установки изомеризации, температура от 120 С до 160 С,давление от 1 до 1,6 МПа,- сырье, находящееся между высотой подачи загрузочным насосом и клапаном, регулирующим поток сырья, температура от 150 С до 185 С,давление от 1,6 до 2 МПа,- рециркуляционная жидкость, направляемая от основания адсорбера А к верхней части адсорбера В,температура от 0 С до 80 С, относительное давление от 0,15 до 0,5 МПа.
