Светонепроницаемый наглазник

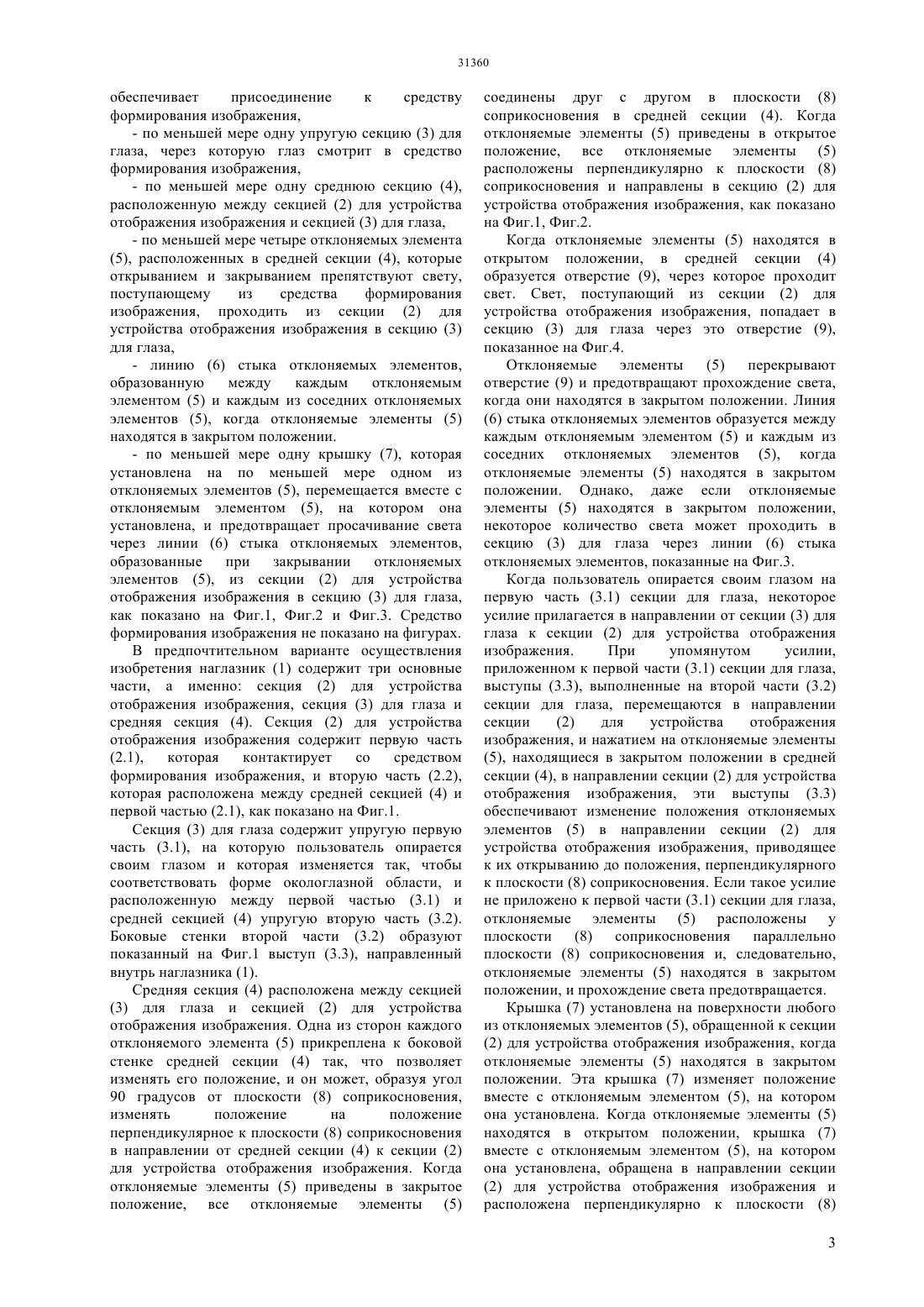

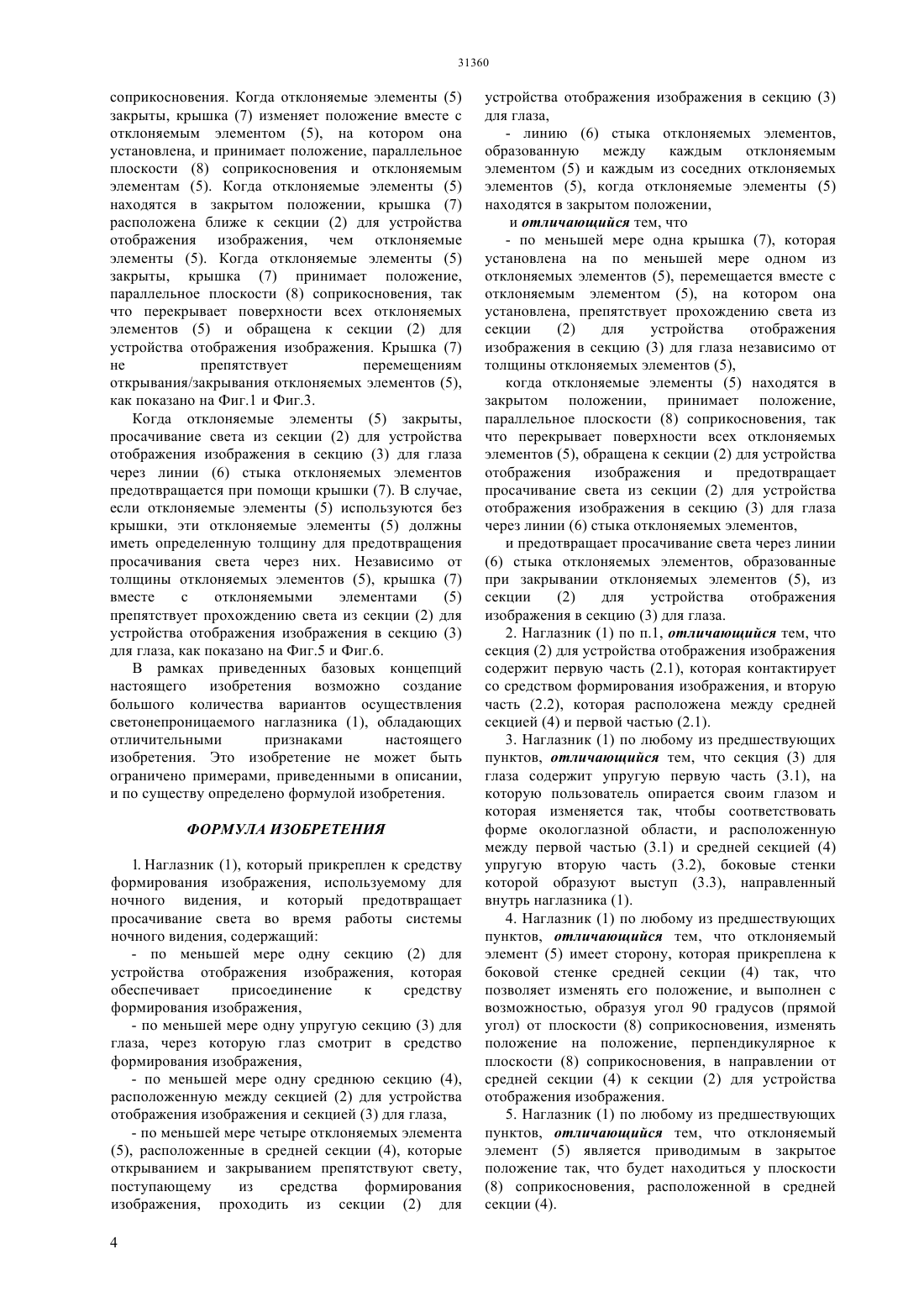

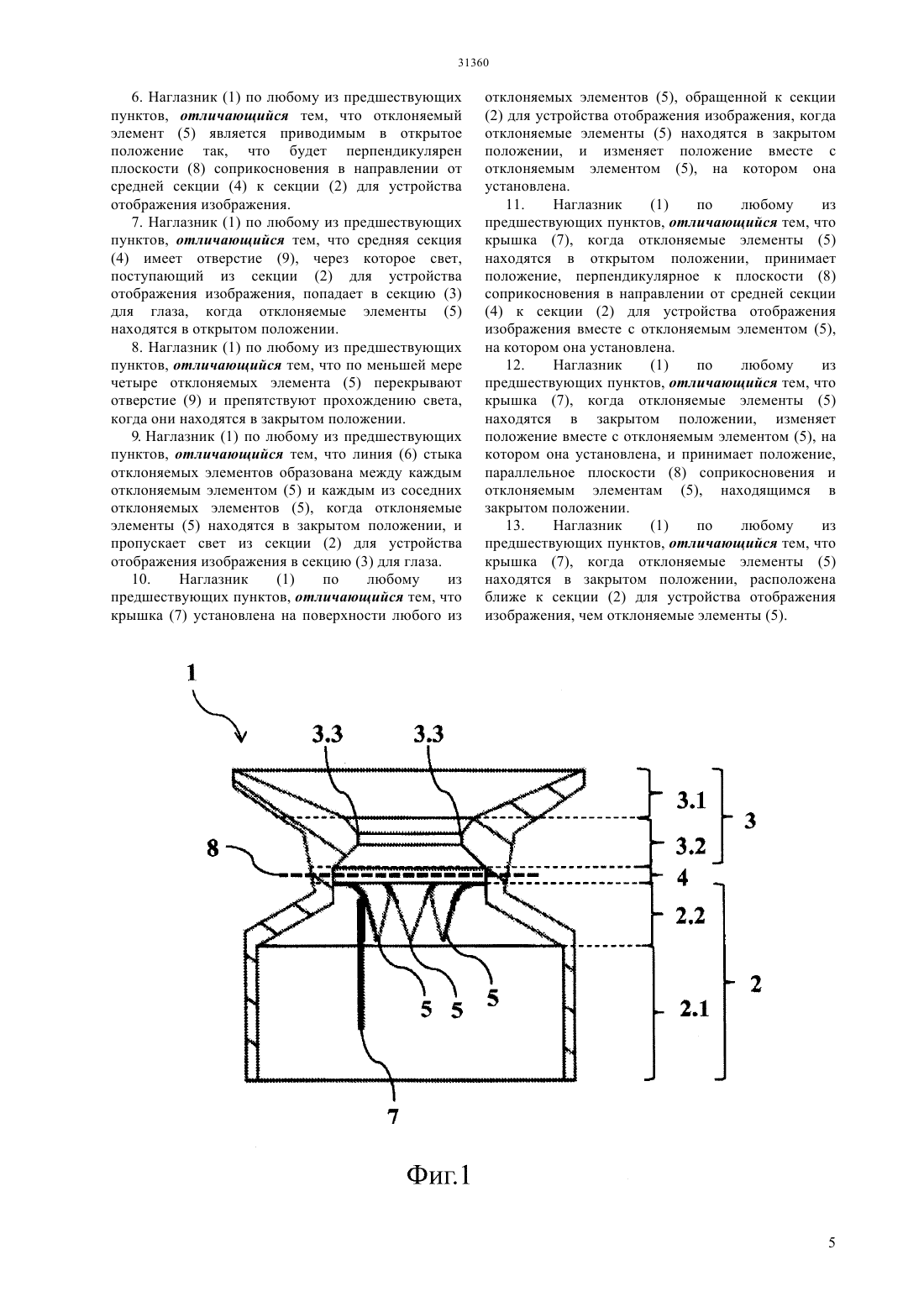

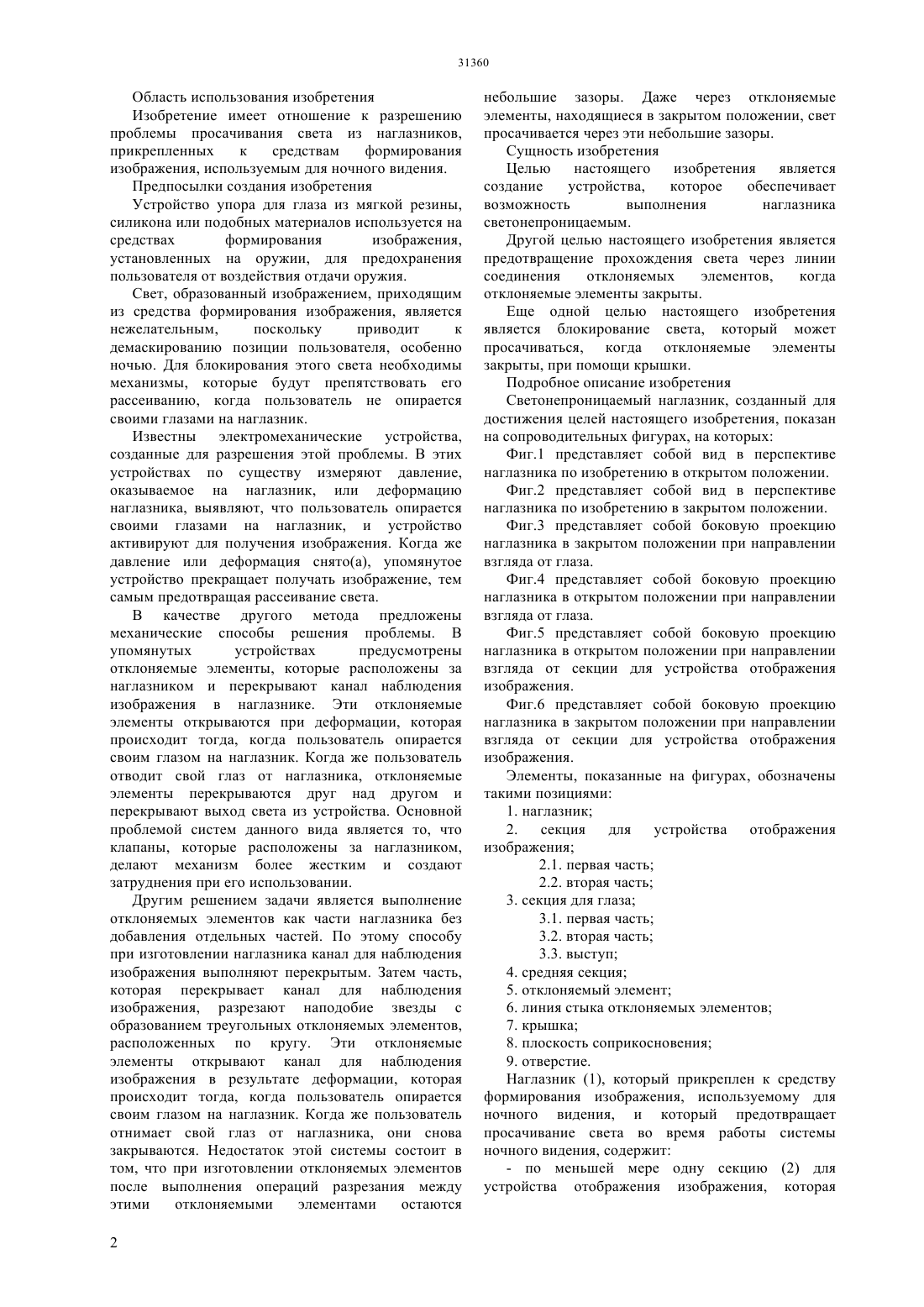

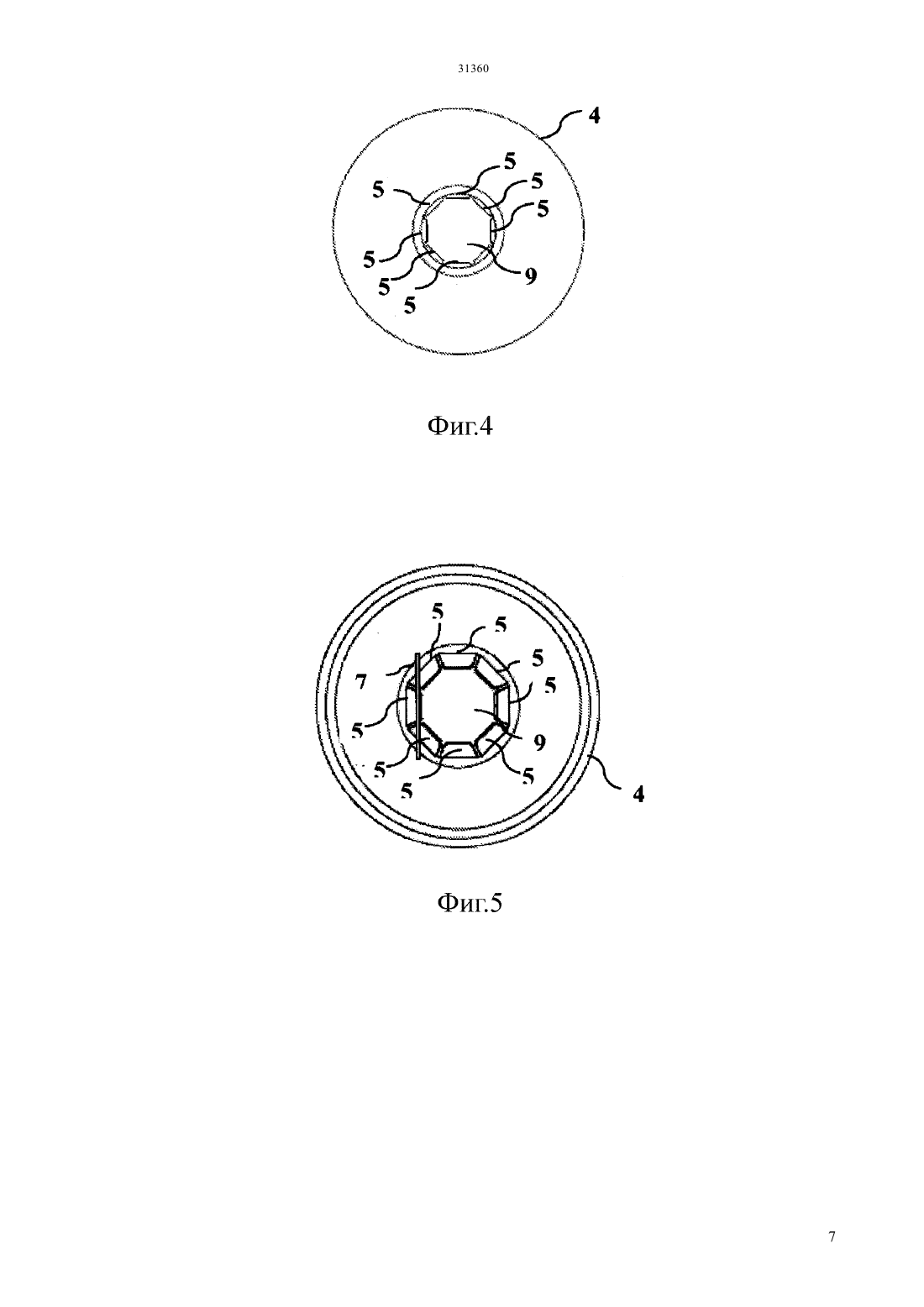

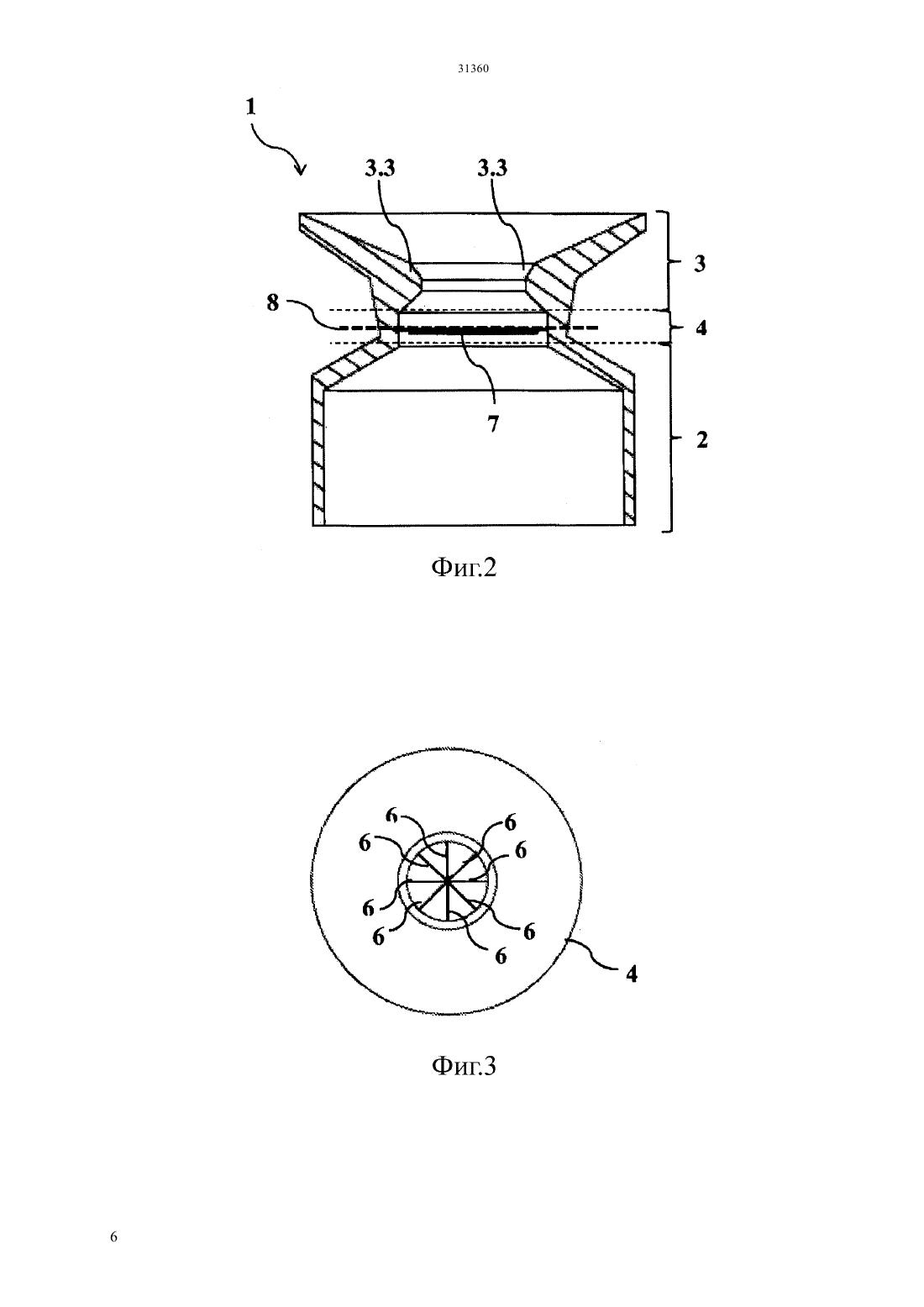

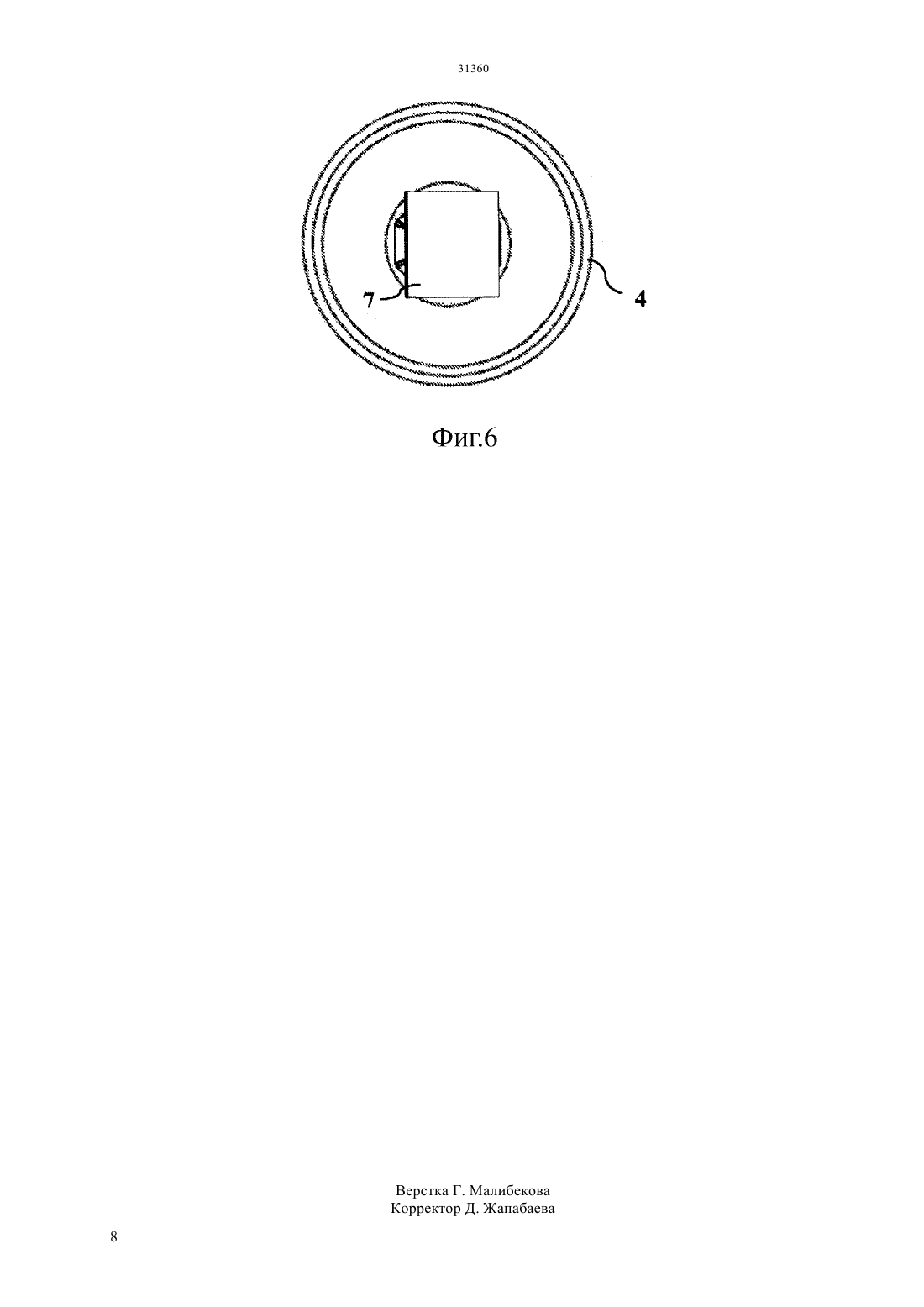

(51) 02 23/16 (2006.01) 41 1/36 (2006.01) 41 1/38 (2006.01) 02 23/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ изображения, используемому для ночного видения,и который предотвращает просачивание света во время работы системы ночного видения,содержащему секцию для устройства отображения изображения секцию для глаза среднюю секцию по меньшей мере четыре отклоняемых элемента,расположенных в средней секции, которые открыванием и закрыванием препятствуют свету,поступающему из средства формирования изображения, проходить в секцию для глаза линию стыка отклоняемых элементов, образованную между каждым отклоняемым элементом и каждым из соседних отклоняемых элементов,когда отклоняемые элементы находятся в закрытом положении по меньшей мере одну крышку, которая установлена на по меньшей мере одном из отклоняемых элементов, и которая изменяет положение вместе с отклоняемым элементом, на котором она установлена, и предотвращает просачивание света через линии стыка отклоняемых элементов,образованные при закрывании отклоняемых элементов, из секции для устройства отображения изображения в секцию для глаза.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИТ-КАЛИП САНАЙИ ВЕ ТИДЖАРЕТ А.Ш.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович(57) Изобретение имеет отношение к наглазнику,который прикреплен к средству формирования Область использования изобретения Изобретение имеет отношение к разрешению проблемы просачивания света из наглазников,прикрепленных к средствам формирования изображения, используемым для ночного видения. Предпосылки создания изобретения Устройство упора для глаза из мягкой резины,силикона или подобных материалов используется на средствах формирования изображения,установленных на оружии, для предохранения пользователя от воздействия отдачи оружия. Свет, образованный изображением, приходящим из средства формирования изображения, является нежелательным,поскольку приводит к демаскированию позиции пользователя, особенно ночью. Для блокирования этого света необходимы механизмы, которые будут препятствовать его рассеиванию, когда пользователь не опирается своими глазами на наглазник. Известны электромеханические устройства,созданные для разрешения этой проблемы. В этих устройствах по существу измеряют давление,оказываемое на наглазник, или деформацию наглазника, выявляют, что пользователь опирается своими глазами на наглазник, и устройство активируют для получения изображения. Когда же давление или деформация снято(а), упомянутое устройство прекращает получать изображение, тем самым предотвращая рассеивание света. В качестве другого метода предложены механические способы решения проблемы. В упомянутых устройствах предусмотрены отклоняемые элементы, которые расположены за наглазником и перекрывают канал наблюдения изображения в наглазнике. Эти отклоняемые элементы открываются при деформации, которая происходит тогда, когда пользователь опирается своим глазом на наглазник. Когда же пользователь отводит свой глаз от наглазника, отклоняемые элементы перекрываются друг над другом и перекрывают выход света из устройства. Основной проблемой систем данного вида является то, что клапаны, которые расположены за наглазником,делают механизм более жестким и создают затруднения при его использовании. Другим решением задачи является выполнение отклоняемых элементов как части наглазника без добавления отдельных частей. По этому способу при изготовлении наглазника канал для наблюдения изображения выполняют перекрытым. Затем часть,которая перекрывает канал для наблюдения изображения, разрезают наподобие звезды с образованием треугольных отклоняемых элементов,расположенных по кругу. Эти отклоняемые элементы открывают канал для наблюдения изображения в результате деформации, которая происходит тогда, когда пользователь опирается своим глазом на наглазник. Когда же пользователь отнимает свой глаз от наглазника, они снова закрываются. Недостаток этой системы состоит в том, что при изготовлении отклоняемых элементов после выполнения операций разрезания между этими отклоняемыми элементами остаются 2 небольшие зазоры. Даже через отклоняемые элементы, находящиеся в закрытом положении, свет просачивается через эти небольшие зазоры. Сущность изобретения Целью настоящего изобретения является создание устройства,которое обеспечивает возможность выполнения наглазника светонепроницаемым. Другой целью настоящего изобретения является предотвращение прохождения света через линии соединения отклоняемых элементов,когда отклоняемые элементы закрыты. Еще одной целью настоящего изобретения является блокирование света, который может просачиваться, когда отклоняемые элементы закрыты, при помощи крышки. Подробное описание изобретения Светонепроницаемый наглазник, созданный для достижения целей настоящего изобретения, показан на сопроводительных фигурах, на которых Фиг.1 представляет собой вид в перспективе наглазника по изобретению в открытом положении. Фиг.2 представляет собой вид в перспективе наглазника по изобретению в закрытом положении. Фиг.3 представляет собой боковую проекцию наглазника в закрытом положении при направлении взгляда от глаза. Фиг.4 представляет собой боковую проекцию наглазника в открытом положении при направлении взгляда от глаза. Фиг.5 представляет собой боковую проекцию наглазника в открытом положении при направлении взгляда от секции для устройства отображения изображения. Фиг.6 представляет собой боковую проекцию наглазника в закрытом положении при направлении взгляда от секции для устройства отображения изображения. Элементы, показанные на фигурах, обозначены такими позициями 1. наглазник 2. секция для устройства отображения изображения 2.1. первая часть 2.2. вторая часть 3. секция для глаза 3.1. первая часть 3.2. вторая часть 3.3. выступ 4. средняя секция 5. отклоняемый элемент 6. линия стыка отклоняемых элементов 7. крышка 8. плоскость соприкосновения 9. отверстие. Наглазник (1), который прикреплен к средству формирования изображения, используемому для ночного видения, и который предотвращает просачивание света во время работы системы ночного видения, содержит- по меньшей мере одну секцию (2) для устройства отображения изображения, которая обеспечивает присоединение к средству формирования изображения,- по меньшей мере одну упругую секцию (3) для глаза, через которую глаз смотрит в средство формирования изображения,- по меньшей мере одну среднюю секцию (4),расположенную между секцией (2) для устройства отображения изображения и секцией (3) для глаза,- по меньшей мере четыре отклоняемых элемента(5), расположенных в средней секции (4), которые открыванием и закрыванием препятствуют свету,поступающему из средства формирования изображения, проходить из секции (2) для устройства отображения изображения в секцию (3) для глаза,- линию (6) стыка отклоняемых элементов,образованную между каждым отклоняемым элементом (5) и каждым из соседних отклоняемых элементов (5), когда отклоняемые элементы (5) находятся в закрытом положении.- по меньшей мере одну крышку (7), которая установлена на по меньшей мере одном из отклоняемых элементов (5), перемещается вместе с отклоняемым элементом (5), на котором она установлена, и предотвращает просачивание света через линии (6) стыка отклоняемых элементов,образованные при закрывании отклоняемых элементов (5), из секции (2) для устройства отображения изображения в секцию (3) для глаза,как показано на Фиг.1, Фиг.2 и Фиг.3. Средство формирования изображения не показано на фигурах. В предпочтительном варианте осуществления изобретения наглазник (1) содержит три основные части, а именно секция (2) для устройства отображения изображения, секция (3) для глаза и средняя секция (4). Секция (2) для устройства отображения изображения содержит первую часть(2.1),которая контактирует со средством формирования изображения, и вторую часть (2.2),которая расположена между средней секцией (4) и первой частью (2.1), как показано на Фиг.1. Секция (3) для глаза содержит упругую первую часть (3.1), на которую пользователь опирается своим глазом и которая изменяется так, чтобы соответствовать форме окологлазной области, и расположенную между первой частью (3.1) и средней секцией (4) упругую вторую часть (3.2). Боковые стенки второй части (3.2) образуют показанный на Фиг.1 выступ (3.3), направленный внутрь наглазника (1). Средняя секция (4) расположена между секцией(3) для глаза и секцией (2) для устройства отображения изображения. Одна из сторон каждого отклоняемого элемента (5) прикреплена к боковой стенке средней секции (4) так, что позволяет изменять его положение, и он может, образуя угол 90 градусов от плоскости (8) соприкосновения,изменять положение на положение перпендикулярное к плоскости (8) соприкосновения в направлении от средней секции (4) к секции (2) для устройства отображения изображения. Когда отклоняемые элементы (5) приведены в закрытое положение, все отклоняемые элементы (5) соединены друг с другом в плоскости (8) соприкосновения в средней секции (4). Когда отклоняемые элементы (5) приведены в открытое положение, все отклоняемые элементы (5) расположены перпендикулярно к плоскости (8) соприкосновения и направлены в секцию (2) для устройства отображения изображения, как показано на Фиг.1, Фиг.2. Когда отклоняемые элементы (5) находятся в открытом положении, в средней секции (4) образуется отверстие (9), через которое проходит свет. Свет, поступающий из секции (2) для устройства отображения изображения, попадает в секцию (3) для глаза через это отверстие (9),показанное на Фиг.4. Отклоняемые элементы (5) перекрывают отверстие (9) и предотвращают прохождение света,когда они находятся в закрытом положении. Линия(6) стыка отклоняемых элементов образуется между каждым отклоняемым элементом (5) и каждым из соседних отклоняемых элементов (5), когда отклоняемые элементы (5) находятся в закрытом положении. Однако, даже если отклоняемые элементы (5) находятся в закрытом положении,некоторое количество света может проходить в секцию (3) для глаза через линии (6) стыка отклоняемых элементов, показанные на Фиг.3. Когда пользователь опирается своим глазом на первую часть (3.1) секции для глаза, некоторое усилие прилагается в направлении от секции (3) для глаза к секции (2) для устройства отображения изображения. При упомянутом усилии,приложенном к первой части (3.1) секции для глаза,выступы (3.3), выполненные на второй части (3.2) секции для глаза, перемещаются в направлении секции(2) для устройства отображения изображения, и нажатием на отклоняемые элементы(5), находящиеся в закрытом положении в средней секции (4), в направлении секции (2) для устройства отображения изображения, эти выступы (3.3) обеспечивают изменение положения отклоняемых элементов (5) в направлении секции (2) для устройства отображения изображения, приводящее к их открыванию до положения, перпендикулярного к плоскости (8) соприкосновения. Если такое усилие не приложено к первой части (3.1) секции для глаза,отклоняемые элементы (5) расположены у плоскости (8) соприкосновения параллельно плоскости (8) соприкосновения и, следовательно,отклоняемые элементы (5) находятся в закрытом положении, и прохождение света предотвращается. Крышка (7) установлена на поверхности любого из отклоняемых элементов (5), обращенной к секции(2) для устройства отображения изображения, когда отклоняемые элементы (5) находятся в закрытом положении. Эта крышка (7) изменяет положение вместе с отклоняемым элементом (5), на котором она установлена. Когда отклоняемые элементы (5) находятся в открытом положении, крышка (7) вместе с отклоняемым элементом (5), на котором она установлена, обращена в направлении секции(2) для устройства отображения изображения и расположена перпендикулярно к плоскости (8) 3 соприкосновения. Когда отклоняемые элементы (5) закрыты, крышка (7) изменяет положение вместе с отклоняемым элементом (5), на котором она установлена, и принимает положение, параллельное плоскости (8) соприкосновения и отклоняемым элементам (5). Когда отклоняемые элементы (5) находятся в закрытом положении, крышка (7) расположена ближе к секции (2) для устройства отображения изображения, чем отклоняемые элементы (5). Когда отклоняемые элементы (5) закрыты, крышка (7) принимает положение,параллельное плоскости (8) соприкосновения, так что перекрывает поверхности всех отклоняемых элементов (5) и обращена к секции (2) для устройства отображения изображения. Крышка (7) не препятствует перемещениям открывания/закрывания отклоняемых элементов (5),как показано на Фиг.1 и Фиг.3. Когда отклоняемые элементы (5) закрыты,просачивание света из секции (2) для устройства отображения изображения в секцию (3) для глаза через линии (6) стыка отклоняемых элементов предотвращается при помощи крышки (7). В случае,если отклоняемые элементы (5) используются без крышки, эти отклоняемые элементы (5) должны иметь определенную толщину для предотвращения просачивания света через них. Независимо от толщины отклоняемых элементов (5), крышка (7) вместе с отклоняемыми элементами(5) препятствует прохождению света из секции (2) для устройства отображения изображения в секцию (3) для глаза, как показано на Фиг.5 и Фиг.6. В рамках приведенных базовых концепций настоящего изобретения возможно создание большого количества вариантов осуществления светонепроницаемого наглазника (1), обладающих отличительными признаками настоящего изобретения. Это изобретение не может быть ограничено примерами, приведенными в описании,и по существу определено формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наглазник (1), который прикреплен к средству формирования изображения, используемому для ночного видения, и который предотвращает просачивание света во время работы системы ночного видения, содержащий- по меньшей мере одну секцию (2) для устройства отображения изображения, которая обеспечивает присоединение к средству формирования изображения,- по меньшей мере одну упругую секцию (3) для глаза, через которую глаз смотрит в средство формирования изображения,- по меньшей мере одну среднюю секцию (4),расположенную между секцией (2) для устройства отображения изображения и секцией (3) для глаза,- по меньшей мере четыре отклоняемых элемента(5), расположенные в средней секции (4), которые открыванием и закрыванием препятствуют свету,поступающему из средства формирования изображения, проходить из секции (2) для 4 устройства отображения изображения в секцию (3) для глаза,- линию (6) стыка отклоняемых элементов,образованную между каждым отклоняемым элементом (5) и каждым из соседних отклоняемых элементов (5), когда отклоняемые элементы (5) находятся в закрытом положении,и отличающийся тем, что- по меньшей мере одна крышка (7), которая установлена на по меньшей мере одном из отклоняемых элементов (5), перемещается вместе с отклоняемым элементом (5), на котором она установлена, препятствует прохождению света из секции(2) для устройства отображения изображения в секцию (3) для глаза независимо от толщины отклоняемых элементов (5),когда отклоняемые элементы (5) находятся в закрытом положении, принимает положение,параллельное плоскости (8) соприкосновения, так что перекрывает поверхности всех отклоняемых элементов (5), обращена к секции (2) для устройства отображения изображения и предотвращает просачивание света из секции (2) для устройства отображения изображения в секцию (3) для глаза через линии (6) стыка отклоняемых элементов,и предотвращает просачивание света через линии(6) стыка отклоняемых элементов, образованные при закрывании отклоняемых элементов (5), из секции(2) для устройства отображения изображения в секцию (3) для глаза. 2. Наглазник (1) по п.1, отличающийся тем, что секция (2) для устройства отображения изображения содержит первую часть (2.1), которая контактирует со средством формирования изображения, и вторую часть (2.2), которая расположена между средней секцией (4) и первой частью (2.1). 3. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что секция (3) для глаза содержит упругую первую часть (3.1), на которую пользователь опирается своим глазом и которая изменяется так, чтобы соответствовать форме окологлазной области, и расположенную между первой частью (3.1) и средней секцией (4) упругую вторую часть (3.2), боковые стенки которой образуют выступ (3.3), направленный внутрь наглазника (1). 4. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что отклоняемый элемент (5) имеет сторону, которая прикреплена к боковой стенке средней секции (4) так, что позволяет изменять его положение, и выполнен с возможностью, образуя угол 90 градусов (прямой угол) от плоскости (8) соприкосновения, изменять положение на положение, перпендикулярное к плоскости (8) соприкосновения, в направлении от средней секции (4) к секции (2) для устройства отображения изображения. 5. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что отклоняемый элемент (5) является приводимым в закрытое положение так, что будет находиться у плоскости 6. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что отклоняемый элемент (5) является приводимым в открытое положение так, что будет перпендикулярен плоскости (8) соприкосновения в направлении от средней секции (4) к секции (2) для устройства отображения изображения. 7. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что средняя секция(4) имеет отверстие (9), через которое свет,поступающий из секции (2) для устройства отображения изображения, попадает в секцию (3) для глаза, когда отклоняемые элементы (5) находятся в открытом положении. 8. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что по меньшей мере четыре отклоняемых элемента (5) перекрывают отверстие (9) и препятствуют прохождению света,когда они находятся в закрытом положении. 9. Наглазник (1) по любому из предшествующих пунктов, отличающийся тем, что линия (6) стыка отклоняемых элементов образована между каждым отклоняемым элементом (5) и каждым из соседних отклоняемых элементов (5), когда отклоняемые элементы (5) находятся в закрытом положении, и пропускает свет из секции (2) для устройства отображения изображения в секцию (3) для глаза. 10. Наглазник(1) по любому из предшествующих пунктов, отличающийся тем, что крышка (7) установлена на поверхности любого из(2) для устройства отображения изображения, когда отклоняемые элементы (5) находятся в закрытом положении, и изменяет положение вместе с отклоняемым элементом (5), на котором она установлена. 11. Наглазник(1) по любому из предшествующих пунктов, отличающийся тем, что крышка (7), когда отклоняемые элементы (5) находятся в открытом положении, принимает положение, перпендикулярное к плоскости (8) соприкосновения в направлении от средней секции(4) к секции (2) для устройства отображения изображения вместе с отклоняемым элементом (5),на котором она установлена. 12. Наглазник(1) по любому из предшествующих пунктов, отличающийся тем, что крышка (7), когда отклоняемые элементы (5) находятся в закрытом положении, изменяет положение вместе с отклоняемым элементом (5), на котором она установлена, и принимает положение,параллельное плоскости (8) соприкосновения и отклоняемым элементам (5), находящимся в закрытом положении. 13. Наглазник(1) по любому из предшествующих пунктов, отличающийся тем, что крышка (7), когда отклоняемые элементы (5) находятся в закрытом положении, расположена ближе к секции (2) для устройства отображения изображения, чем отклоняемые элементы (5).
