Ультрамариновый пигмент синего цвета

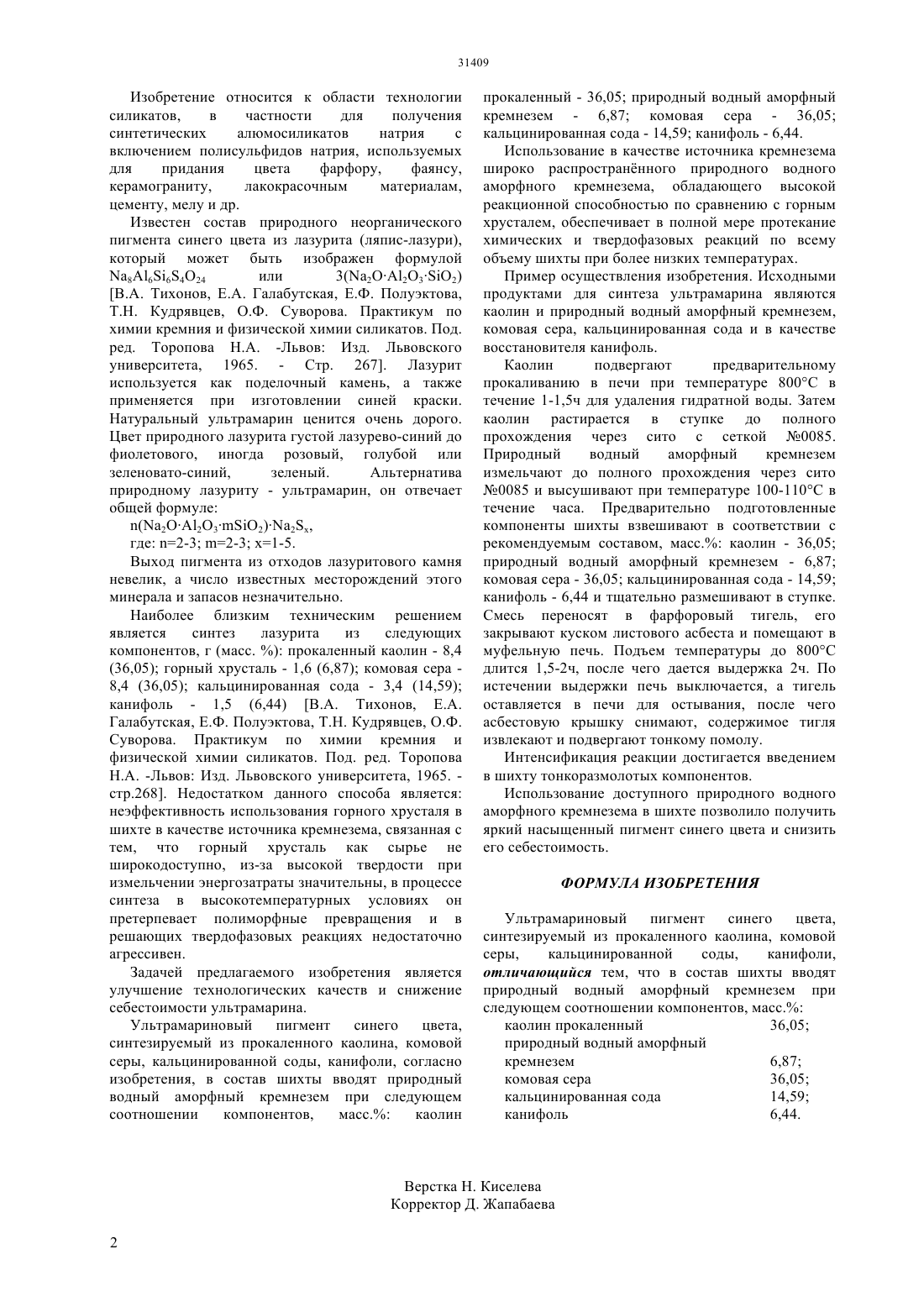

(51) 03 1/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ включением полисульфидов натрия, используемых для придания цвета фарфору,фаянсу,керамограниту,лакокрасочным материалам,цементу, мелу и др. Техническим результатом изобретения является использование в шихте природного водного аморфного кремнезема вместо горного хрусталя. Состав шихты включает следующие компоненты в масс.каолин прокаленный - 36,05 природный водный аморфный кремнезем - 6,87 комовая сера 36,05 кальцинированная сода - 14,59 канифоль 6,44. Преимуществом предлагаемого изобретения является улучшение технологических качеств ультрамариновой шихты,обусловленных использованием в качестве источника кремнезема широко распространнного природного водного аморфного кремнезема, обладающего высокой реакционной способностью и обеспечивающего в полной мере протекание химических и твердофазовых реакций по всему объему шихты при более низких температурах.(72) Есимов Беген Омарович Адырбаева Татьяна Амановна Хашимов Айбек Нажмидинович Алдаберганов Сексенали Камалович Айтулова Жанар Мухтаровна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(56) В.А. Тихонов,Е.А. Галабутская,Е.Ф. Полуэктова, Т.Н. Кудрявцев, О.Ф. Суворова. Практикум по химии кремния и физической химии силикатов. Под. ред. Торопова Н.А.-Львов Изд. Львовского университета, 1965.-стр. 268(54) УЛЬТРАМАРИНОВЫЙ ПИГМЕНТ СИНЕГО ЦВЕТА(57) Изобретение относится к области технологии силикатов,в частности для получения синтетических алюмосиликатов натрия с Изобретение относится к области технологии силикатов,в частности для получения синтетических алюмосиликатов натрия с включением полисульфидов натрия, используемых для придания цвета фарфору,фаянсу,керамограниту,лакокрасочным материалам,цементу, мелу и др. Известен состав природного неорганического пигмента синего цвета из лазурита (ляпис-лазури),который может быть изображен формулой 8664 О 24 или 3(2 О 2 О 3 О 2) В.А. Тихонов, Е.А. Галабутская, Е.Ф. Полуэктова,Т.Н. Кудрявцев, О.Ф. Суворова. Практикум по химии кремния и физической химии силикатов. Под. ред. Торопова Н.А. -Львов Изд. Львовского университета, 1965. - Стр. 267. Лазурит используется как поделочный камень, а также применяется при изготовлении синей краски. Натуральный ультрамарин ценится очень дорого. Цвет природного лазурита густой лазурево-синий до фиолетового, иногда розовый, голубой или зеленовато-синий,зеленый. Альтернатива природному лазуриту - ультрамарин, он отвечает общей формуле(2 О 2 О 3 О 2)2,где 2-3 2-3 х 1-5. Выход пигмента из отходов лазуритового камня невелик, а число известных месторождений этого минерала и запасов незначительно. Наиболее близким техническим решением является синтез лазурита из следующих компонентов, г (масс. ) прокаленный каолин - 8,4(36,05) горный хрусталь - 1,6 (6,87) комовая сера 8,4 (36,05) кальцинированная сода - 3,4 (14,59) канифоль - 1,5 (6,44) В.А. Тихонов, Е.А. Галабутская, Е.Ф. Полуэктова, Т.Н. Кудрявцев, О.Ф. Суворова. Практикум по химии кремния и физической химии силикатов. Под. ред. Торопова Н.А. -Львов Изд. Львовского университета, 1965. стр.268. Недостатком данного способа является неэффективность использования горного хрусталя в шихте в качестве источника кремнезема, связанная с тем, что горный хрусталь как сырье не широкодоступно, из-за высокой твердости при измельчении энергозатраты значительны, в процессе синтеза в высокотемпературных условиях он претерпевает полиморфные превращения и в решающих твердофазовых реакциях недостаточно агрессивен. Задачей предлагаемого изобретения является улучшение технологических качеств и снижение себестоимости ультрамарина. Ультрамариновый пигмент синего цвета,синтезируемый из прокаленного каолина, комовой серы, кальцинированной соды, канифоли, согласно изобретения, в состав шихты вводят природный водный аморфный кремнезем при следующем соотношении компонентов,масс. каолин прокаленный - 36,05 природный водный аморфный кремнезем - 6,87 комовая сера - 36,05 кальцинированная сода - 14,59 канифоль - 6,44. Использование в качестве источника кремнезема широко распространнного природного водного аморфного кремнезема, обладающего высокой реакционной способностью по сравнению с горным хрусталем, обеспечивает в полной мере протекание химических и твердофазовых реакций по всему объему шихты при более низких температурах. Пример осуществления изобретения. Исходными продуктами для синтеза ультрамарина являются каолин и природный водный аморфный кремнезем,комовая сера, кальцинированная сода и в качестве восстановителя канифоль. Каолин подвергают предварительному прокаливанию в печи при температуре 800 С в течение 1-1,5 ч для удаления гидратной воды. Затем каолин растирается в ступке до полного прохождения через сито с сеткой 0085. Природный водный аморфный кремнезем измельчают до полного прохождения через сито 0085 и высушивают при температуре 100-110 С в течение часа. Предварительно подготовленные компоненты шихты взвешивают в соответствии с рекомендуемым составом, масс. каолин - 36,05 природный водный аморфный кремнезем - 6,87 комовая сера - 36,05 кальцинированная сода - 14,59 канифоль - 6,44 и тщательно размешивают в ступке. Смесь переносят в фарфоровый тигель, его закрывают куском листового асбеста и помещают в муфельную печь. Подъем температуры до 800 С длится 1,5-2 ч, после чего дается выдержка 2 ч. По истечении выдержки печь выключается, а тигель оставляется в печи для остывания, после чего асбестовую крышку снимают, содержимое тигля извлекают и подвергают тонкому помолу. Интенсификация реакции достигается введением в шихту тонкоразмолотых компонентов. Использование доступного природного водного аморфного кремнезема в шихте позволило получить яркий насыщенный пигмент синего цвета и снизить его себестоимость. ФОРМУЛА ИЗОБРЕТЕНИЯ Ультрамариновый пигмент синего цвета,синтезируемый из прокаленного каолина, комовой серы,кальцинированной соды,канифоли,отличающийся тем, что в состав шихты вводят природный водный аморфный кремнезем при следующем соотношении компонентов, масс. каолин прокаленный 36,05 природный водный аморфный кремнезем 6,87 комовая сера 36,05 кальцинированная сода 14,59 канифоль 6,44.
