ДЮКЕР

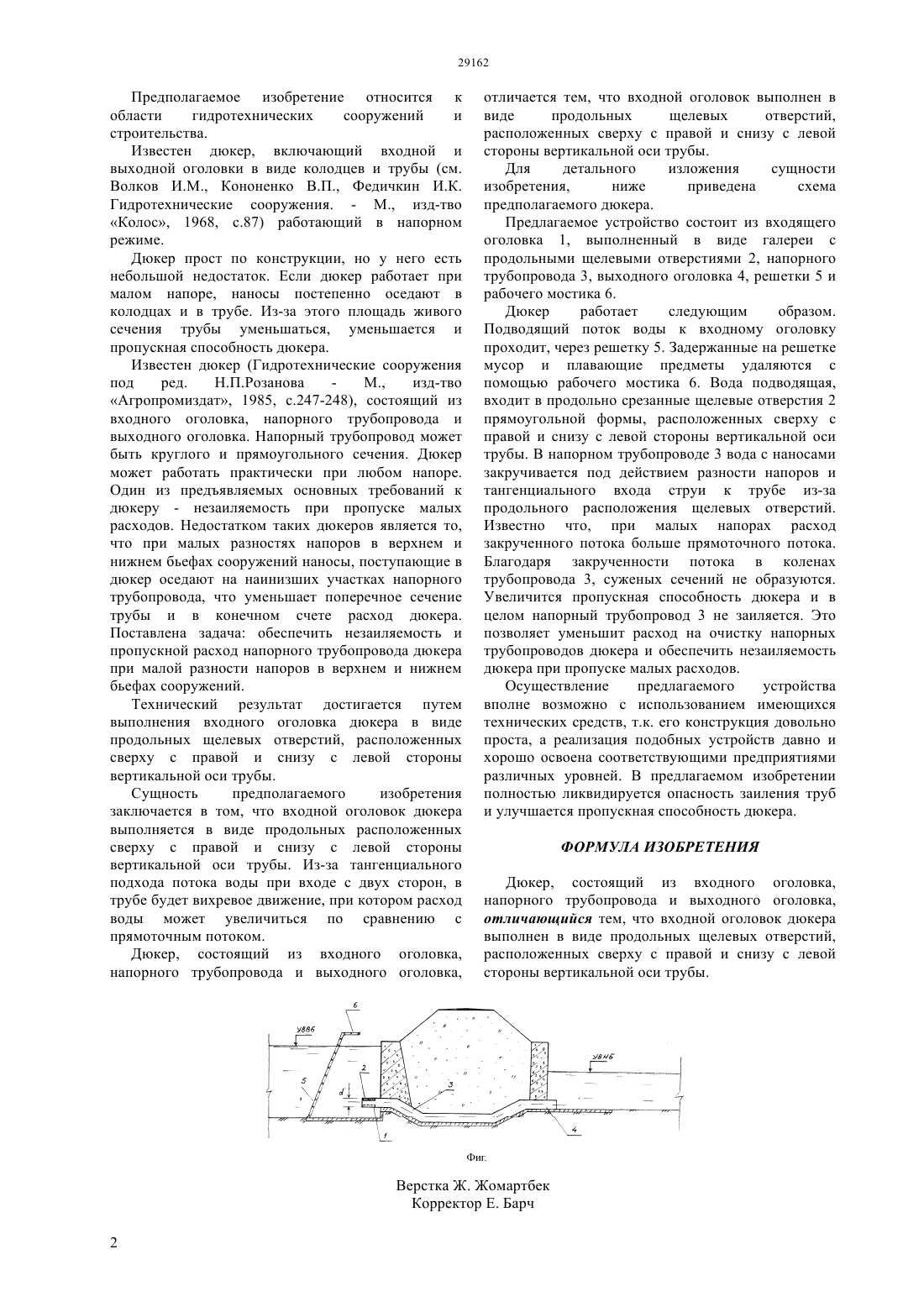

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отличается тем, что входной оголовок дюкера выполнен в виде продольных щелевых отверстий отличающийся тем, что входной оголовок дюкера выполнен в виде продольных щелевых отверстий,расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы, за счет тангенциального поступления воды закручивается основной поток, и по всей длине напорного трубопровода осаждение наносов не происходит. Это позволяет уменьшит расход на очистку напорных трубопроводов дюкера и продлить срок эксплуатаций водопропускных сооружений гидромелиоративных систем. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. В предлагаемом изобретении полностью ликвидируется опасность заиления труб и улучшается пропускная способность дюкера.(72) Джолдасов Сапарбек Куракбаевич Ходанков Николай Александрович Сарбасова Гульмира Азимбаевна Кулкаева Лаура Ашимбековна Дубурбаева Гулжан Азимхановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротехнических сооружений и строительства, и может быть использовано для предотвращения осаждения наносов в трубопроводах и повышения их транспортирующей способности. Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка, 29162 Предполагаемое изобретение относится к области гидротехнических сооружений и строительства. Известен дюкер, включающий входной и выходной оголовки в виде колодцев и трубы (см. Волков И.М., Кононенко В.П., Федичкин И.К. Гидротехнические сооружения. - М., изд-тво Колос, 1968, с.87) работающий в напорном режиме. Дюкер прост по конструкции, но у него есть небольшой недостаток. Если дюкер работает при малом напоре, наносы постепенно оседают в колодцах и в трубе. Из-за этого площадь живого сечения трубы уменьшаться, уменьшается и пропускная способность дюкера. Известен дюкер (Гидротехнические сооружения под ред. Н.П.Розанова М.,изд-тво Агропромиздат, 1985, с.247-248), состоящий из входного оголовка, напорного трубопровода и выходного оголовка. Напорный трубопровод может быть круглого и прямоугольного сечения. Дюкер может работать практически при любом напоре. Один из предъявляемых основных требований к дюкеру - незаиляемость при пропуске малых расходов. Недостатком таких дюкеров является то,что при малых разностях напоров в верхнем и нижнем бьефах сооружений наносы, поступающие в дюкер оседают на наинизших участках напорного трубопровода, что уменьшает поперечное сечение трубы и в конечном счете расход дюкера. Поставлена задача обеспечить незаиляемость и пропускной расход напорного трубопровода дюкера при малой разности напоров в верхнем и нижнем бьефах сооружений. Технический результат достигается путем выполнения входного оголовка дюкера в виде продольных щелевых отверстий, расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы. Сущность предполагаемого изобретения заключается в том, что входной оголовок дюкера выполняется в виде продольных расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы. Из-за тангенциального подхода потока воды при входе с двух сторон, в трубе будет вихревое движение, при котором расход воды может увеличиться по сравнению с прямоточным потоком. Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка, отличается тем, что входной оголовок выполнен в виде продольных щелевых отверстий,расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого дюкера. Предлагаемое устройство состоит из входящего оголовка 1, выполненный в виде галереи с продольными щелевыми отверстиями 2, напорного трубопровода 3, выходного оголовка 4, решетки 5 и рабочего мостика 6. Дюкер работает следующим образом. Подводящий поток воды к входному оголовку проходит, через решетку 5. Задержанные на решетке мусор и плавающие предметы удаляются с помощью рабочего мостика 6. Вода подводящая,входит в продольно срезанные щелевые отверстия 2 прямоугольной формы, расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы. В напорном трубопроводе 3 вода с наносами закручивается под действием разности напоров и тангенциального входа струи к трубе из-за продольного расположения щелевых отверстий. Известно что, при малых напорах расход закрученного потока больше прямоточного потока. Благодаря закрученности потока в коленах трубопровода 3, суженых сечений не образуются. Увеличится пропускная способность дюкера и в целом напорный трубопровод 3 не заиляется. Это позволяет уменьшит расход на очистку напорных трубопроводов дюкера и обеспечить незаиляемость дюкера при пропуске малых расходов. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. В предлагаемом изобретении полностью ликвидируется опасность заиления труб и улучшается пропускная способность дюкера. ФОРМУЛА ИЗОБРЕТЕНИЯ Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличающийся тем, что входной оголовок дюкера выполнен в виде продольных щелевых отверстий,расположенных сверху с правой и снизу с левой стороны вертикальной оси трубы.
