Сифонный водосброс

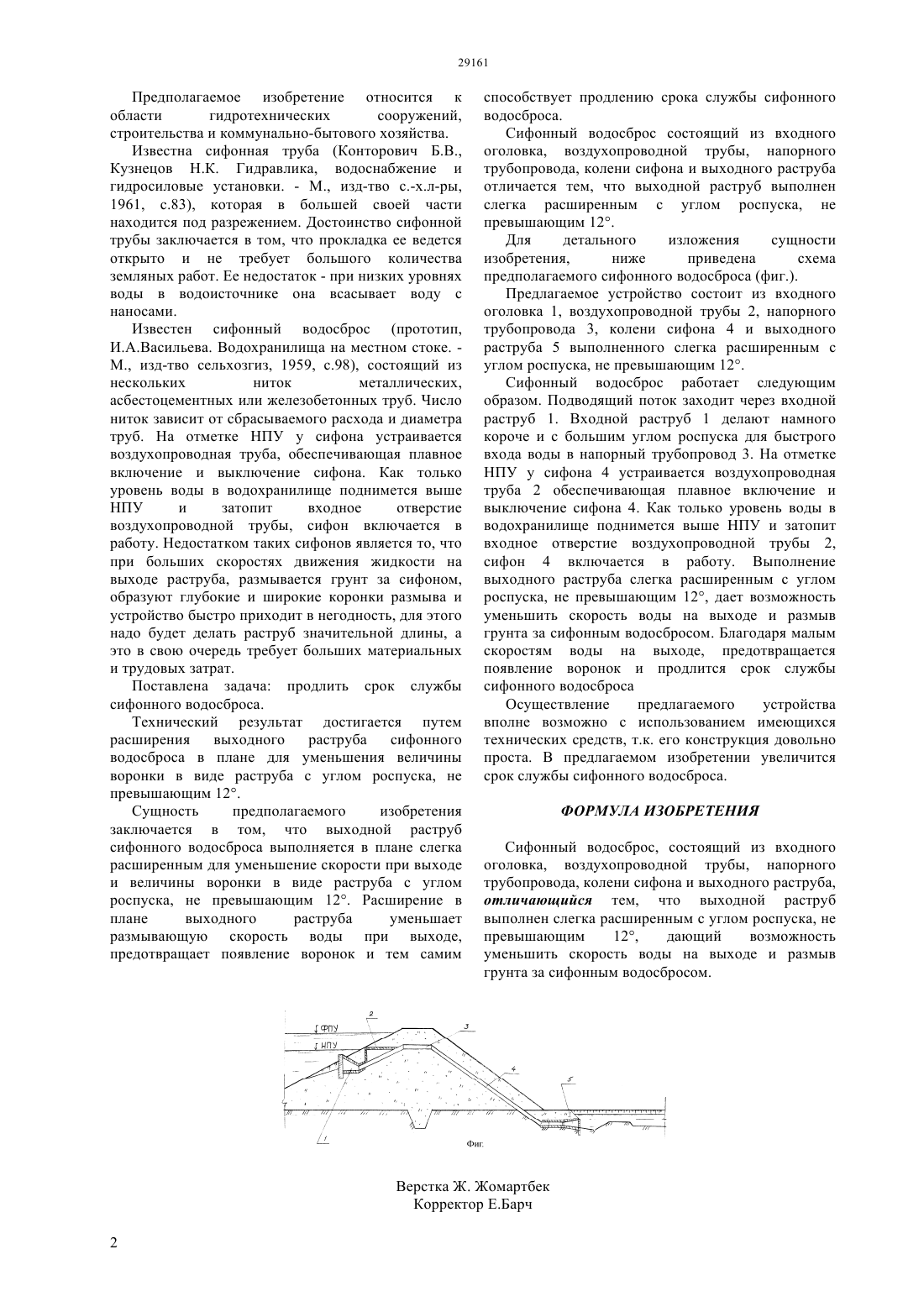

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ трубопровода, колени сифона и выходного раструба отличается тем, что выходной раструб выполнен слегка расширенным с углом роспуска, не превышающим 12. Расширение в плане выходного раструба уменьшает размывающую скорость воды при выходе, предотвращает появление воронок и тем самим способствует продлению срока службы сифонного водосброса. В подобных сифонных водосбросных сооружениях, чтобы получить малые скорости на выходе и не бояться размыва грунта за сифоном,раструб делали значительной длины. Предлагаемая конструкция сифонного водосброса устраняет этот недостаток и обеспечивает безопасность гидротехнического сооружения. Изготовление предлагаемого сифонного водосброса не представляет трудности, уникален,надежен, благодаря своей практичности, простоте конструкции, найдет широкое применение во многих отраслях народного хозяйства.(72) Джолдасов Сапарбек Куракбаевич Бекмуратов Мурат Мусабекович Хожанов Ниетбай Нуржанович Дуйсенбаева Сауле Токтасыновна Мсабаева Шарбат олдасынызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Васильева И.А. Водохранилище на местном стоке. -М. Сельхозгиз, 1959, с.98(57) Предполагаемое изобретение относится к области гидротехнических сооружений,строительства и коммунально-бытового хозяйства. Сифонный водосброс состоящий из входного оголовка, воздухопроводной трубы, напорного Предполагаемое изобретение относится к области гидротехнических сооружений,строительства и коммунально-бытового хозяйства. Известна сифонная труба (Конторович Б.В.,Кузнецов Н.К. Гидравлика, водоснабжение и гидросиловые установки. - М., изд-тво с.-х.л-ры,1961, с.83), которая в большей своей части находится под разрежением. Достоинство сифонной трубы заключается в том, что прокладка ее ведется открыто и не требует большого количества земляных работ. Ее недостаток - при низких уровнях воды в водоисточнике она всасывает воду с наносами. Известен сифонный водосброс (прототип,И.А.Васильева. Водохранилища на местном стоке. М., изд-тво сельхозгиз, 1959, с.98), состоящий из нескольких ниток металлических,асбестоцементных или железобетонных труб. Число ниток зависит от сбрасываемого расхода и диаметра труб. На отметке НПУ у сифона устраивается воздухопроводная труба, обеспечивающая плавное включение и выключение сифона. Как только уровень воды в водохранилище поднимется выше НПУ и затопит входное отверстие воздухопроводной трубы, сифон включается в работу. Недостатком таких сифонов является то, что при больших скоростях движения жидкости на выходе раструба, размывается грунт за сифоном,образуют глубокие и широкие коронки размыва и устройство быстро приходит в негодность, для этого надо будет делать раструб значительной длины, а это в свою очередь требует больших материальных и трудовых затрат. Поставлена задача продлить срок службы сифонного водосброса. Технический результат достигается путем расширения выходного раструба сифонного водосброса в плане для уменьшения величины воронки в виде раструба с углом роспуска, не превышающим 12. Сущность предполагаемого изобретения заключается в том, что выходной раструб сифонного водосброса выполняется в плане слегка расширенным для уменьшение скорости при выходе и величины воронки в виде раструба с углом роспуска, не превышающим 12. Расширение в плане выходного раструба уменьшает размывающую скорость воды при выходе,предотвращает появление воронок и тем самим способствует продлению срока службы сифонного водосброса. Сифонный водосброс состоящий из входного оголовка, воздухопроводной трубы, напорного трубопровода, колени сифона и выходного раструба отличается тем, что выходной раструб выполнен слегка расширенным с углом роспуска, не превышающим 12. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого сифонного водосброса (фиг.). Предлагаемое устройство состоит из входного оголовка 1, воздухопроводной трубы 2, напорного трубопровода 3, колени сифона 4 и выходного раструба 5 выполненного слегка расширенным с углом роспуска, не превышающим 12. Сифонный водосброс работает следующим образом. Подводящий поток заходит через входной раструб 1. Входной раструб 1 делают намного короче и с большим углом роспуска для быстрого входа воды в напорный трубопровод 3. На отметке НПУ у сифона 4 устраивается воздухопроводная труба 2 обеспечивающая плавное включение и выключение сифона 4. Как только уровень воды в водохранилище поднимется выше НПУ и затопит входное отверстие воздухопроводной трубы 2,сифон 4 включается в работу. Выполнение выходного раструба слегка расширенным с углом роспуска, не превышающим 12, дает возможность уменьшить скорость воды на выходе и размыв грунта за сифонным водосбросом. Благодаря малым скоростям воды на выходе, предотвращается появление воронок и продлится срок службы сифонного водосброса Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста. В предлагаемом изобретении увеличится срок службы сифонного водосброса. ФОРМУЛА ИЗОБРЕТЕНИЯ Сифонный водосброс, состоящий из входного оголовка, воздухопроводной трубы, напорного трубопровода, колени сифона и выходного раструба,отличающийся тем, что выходной раструб выполнен слегка расширенным с углом роспуска, не превышающим 12,дающий возможность уменьшить скорость воды на выходе и размыв грунта за сифонным водосбросом.
