Акведук

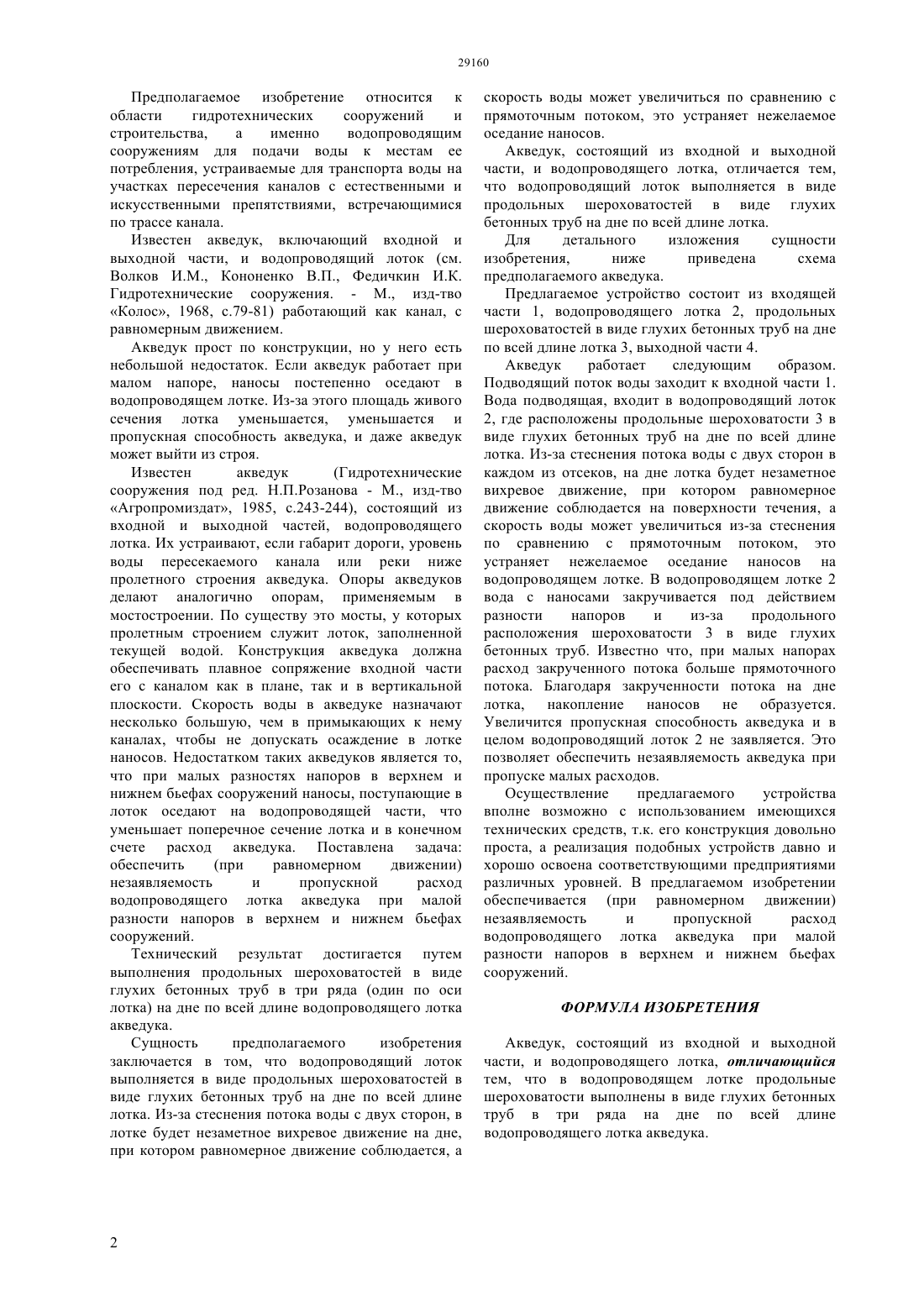

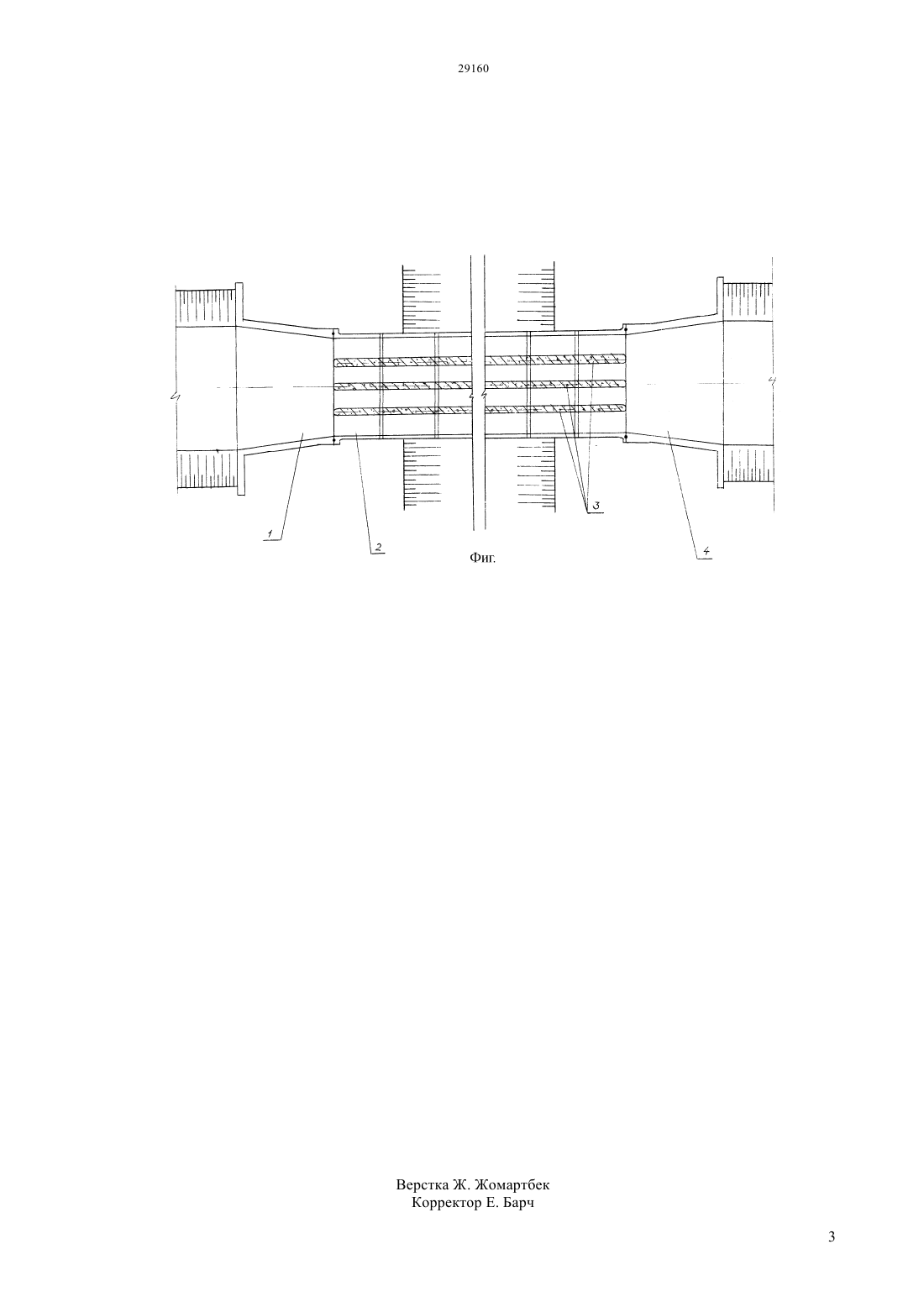

(51) 03 1/02 (2006.01) 03 1/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ искусственными препятствиями, встречающимися по трассе канала. Сущность предполагаемого изобретения заключается в том, что водопроводящий лоток выполняется в виде продольных шероховатостей в виде глухих бетонных труб на дне по всей длине лотка. Из-за стеснения потока воды с двух сторон, в лотке будет незаметное вихревое движение на дне,при котором равномерное движение соблюдается, а скорость воды может увеличиться по сравнению с прямоточным потоком, это устраняет нежелаемое оседание наносов. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. В предлагаемом изобретении обеспечивается (при равномерном движении) незаявляемость и пропускной расход водопроводящего лотка акведука при малой разности напоров в верхнем и нижнем бьефах сооружений.(72) Джолдасов Сапарбек Куракбаевич Жангужинов Ертуган Мухтарович Сарбасова Гулмира Азимбаевна Мсабаева Шарбат олдасынызы Есенгельдиева Перизат Нурказиевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротехнических сооружений и строительства,а именно водопроводящим сооружениям для подачи воды к местам ее потребления, устраиваемые для транспорта воды на участках пересечения каналов с естественными и Предполагаемое изобретение относится к области гидротехнических сооружений и строительства,а именно водопроводящим сооружениям для подачи воды к местам ее потребления, устраиваемые для транспорта воды на участках пересечения каналов с естественными и искусственными препятствиями, встречающимися по трассе канала. Известен акведук, включающий входной и выходной части, и водопроводящий лоток (см. Волков И.М., Кононенко В.П., Федичкин И.К. Гидротехнические сооружения. - М., изд-тво Колос, 1968, с.79-81) работающий как канал, с равномерным движением. Акведук прост по конструкции, но у него есть небольшой недостаток. Если акведук работает при малом напоре, наносы постепенно оседают в водопроводящем лотке. Из-за этого площадь живого сечения лотка уменьшается, уменьшается и пропускная способность акведука, и даже акведук может выйти из строя. Известен акведук(Гидротехнические сооружения под ред. Н.П.Розанова - М., изд-тво Агропромиздат, 1985, с.243-244), состоящий из входной и выходной частей, водопроводящего лотка. Их устраивают, если габарит дороги, уровень воды пересекаемого канала или реки ниже пролетного строения акведука. Опоры акведуков делают аналогично опорам, применяемым в мостостроении. По существу это мосты, у которых пролетным строением служит лоток, заполненной текущей водой. Конструкция акведука должна обеспечивать плавное сопряжение входной части его с каналом как в плане, так и в вертикальной плоскости. Скорость воды в акведуке назначают несколько большую, чем в примыкающих к нему каналах, чтобы не допускать осаждение в лотке наносов. Недостатком таких акведуков является то,что при малых разностях напоров в верхнем и нижнем бьефах сооружений наносы, поступающие в лоток оседают на водопроводящей части, что уменьшает поперечное сечение лотка и в конечном счете расход акведука. Поставлена задача обеспечить(при равномерном движении) незаявляемость и пропускной расход водопроводящего лотка акведука при малой разности напоров в верхнем и нижнем бьефах сооружений. Технический результат достигается путем выполнения продольных шероховатостей в виде глухих бетонных труб в три ряда (один по оси лотка) на дне по всей длине водопроводящего лотка акведука. Сущность предполагаемого изобретения заключается в том, что водопроводящий лоток выполняется в виде продольных шероховатостей в виде глухих бетонных труб на дне по всей длине лотка. Из-за стеснения потока воды с двух сторон, в лотке будет незаметное вихревое движение на дне,при котором равномерное движение соблюдается, а скорость воды может увеличиться по сравнению с прямоточным потоком, это устраняет нежелаемое оседание наносов. Акведук, состоящий из входной и выходной части, и водопроводящего лотка, отличается тем,что водопроводящий лоток выполняется в виде продольных шероховатостей в виде глухих бетонных труб на дне по всей длине лотка. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого акведука. Предлагаемое устройство состоит из входящей части 1, водопроводящего лотка 2, продольных шероховатостей в виде глухих бетонных труб на дне по всей длине лотка 3, выходной части 4. Акведук работает следующим образом. Подводящий поток воды заходит к входной части 1. Вода подводящая, входит в водопроводящий лоток 2, где расположены продольные шероховатости 3 в виде глухих бетонных труб на дне по всей длине лотка. Из-за стеснения потока воды с двух сторон в каждом из отсеков, на дне лотка будет незаметное вихревое движение, при котором равномерное движение соблюдается на поверхности течения, а скорость воды может увеличиться из-за стеснения по сравнению с прямоточным потоком, это устраняет нежелаемое оседание наносов на водопроводящем лотке. В водопроводящем лотке 2 вода с наносами закручивается под действием разности напоров и из-за продольного расположения шероховатости 3 в виде глухих бетонных труб. Известно что, при малых напорах расход закрученного потока больше прямоточного потока. Благодаря закрученности потока на дне лотка, накопление наносов не образуется. Увеличится пропускная способность акведука и в целом водопроводящий лоток 2 не заявляется. Это позволяет обеспечить незаявляемость акведука при пропуске малых расходов. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. В предлагаемом изобретении обеспечивается (при равномерном движении) незаявляемость и пропускной расход водопроводящего лотка акведука при малой разности напоров в верхнем и нижнем бьефах сооружений. ФОРМУЛА ИЗОБРЕТЕНИЯ Акведук, состоящий из входной и выходной части, и водопроводящего лотка, отличающийся тем, что в водопроводящем лотке продольные шероховатости выполнены в виде глухих бетонных труб в три ряда на дне по всей длине водопроводящего лотка акведука.
