Вакуумгидроциклонная насосная установка

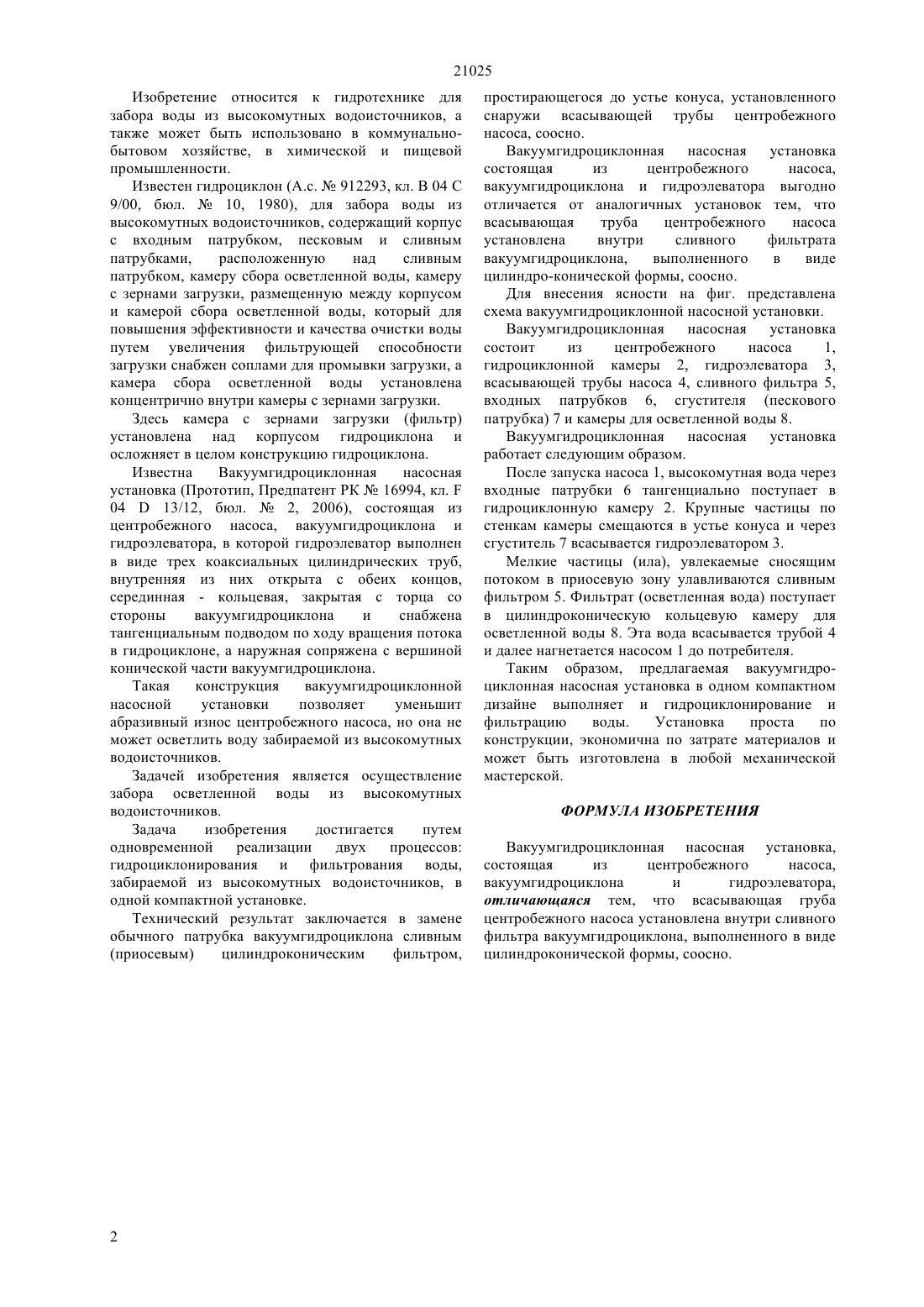

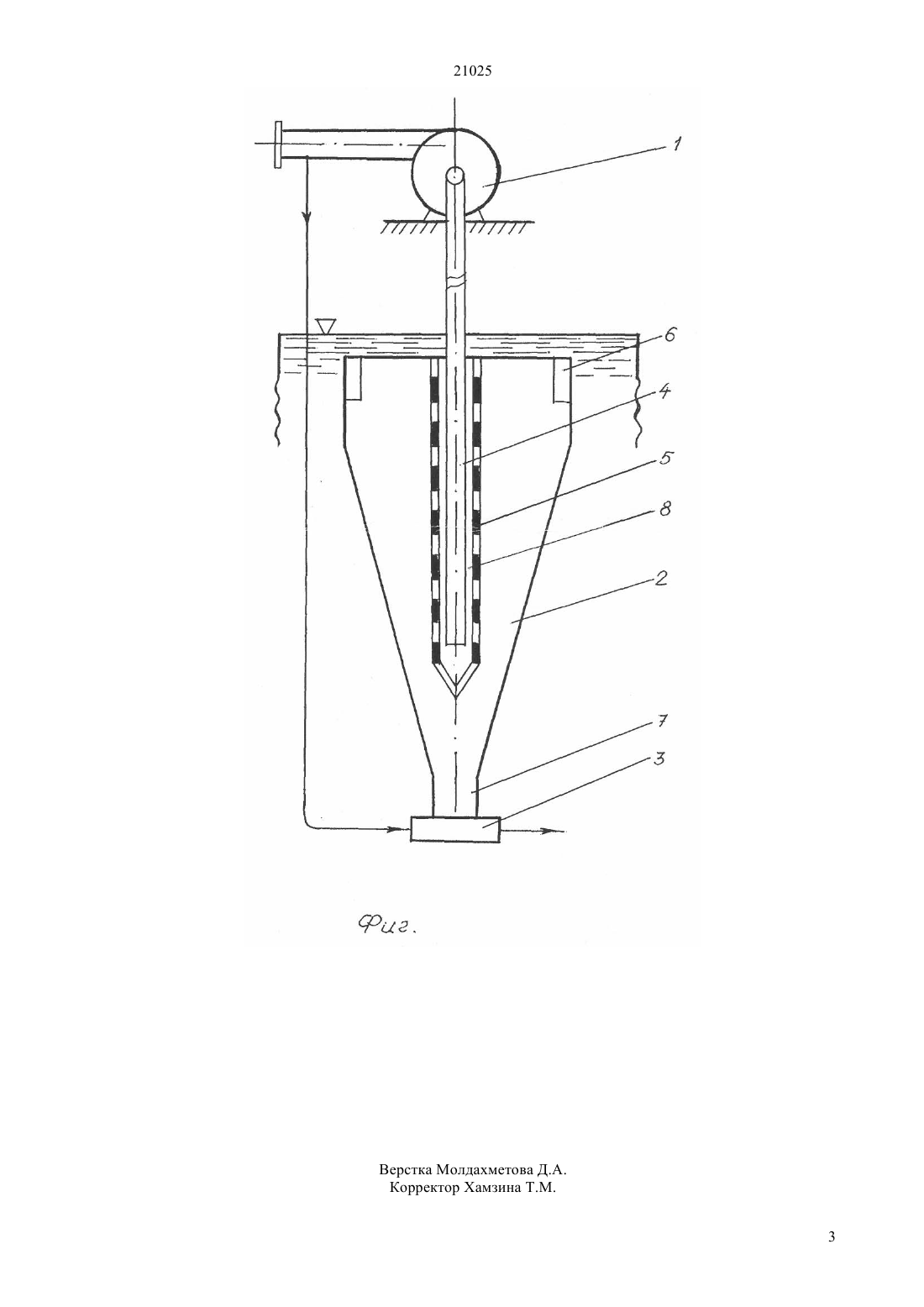

(51) 04 13/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовано в коммунально-бытовом хозяйстве, в химической и пищевой промышленности. Вакуумгидроциклонная насосная установка,включающая центробежный насос,вакуумгидроциклон и гидроэлеватор отличается от аналогичных установок тем, что всасывающая труба центробежного насоса установлена внутри сливного фильтра вакуумгидроциклона, выполненного в виде цилиндро-конической формы, соосно. Изобретение просто в изготовлении, эффективно осветляет воду из высокомутных водоисточников и найдет широкое внедрение в гидротехнике и в других отраслях промышленности.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16994, кл. 04 13/12, бюл.2, опубл. 2006(57) Вакуумгидроциклонная насосная установка относится к гидротехнике для забора воды из высокомутных водоисточников, а также может быть 21025 Изобретение относится к гидротехнике для забора воды из высокомутных водоисточников, а также может быть использовано в коммунальнобытовом хозяйстве, в химической и пищевой промышленности. Известен гидроциклон (А.с.912293, кл. В 04 С 9/00, бюл.10, 1980), для забора воды из высокомутных водоисточников, содержащий корпус с входным патрубком, песковым и сливным патрубками,расположенную над сливным патрубком, камеру сбора осветленной воды, камеру с зернами загрузки, размещенную между корпусом и камерой сбора осветленной воды, который для повышения эффективности и качества очистки воды путем увеличения фильтрующей способности загрузки снабжен соплами для промывки загрузки, а камера сбора осветленной воды установлена концентрично внутри камеры с зернами загрузки. Здесь камера с зернами загрузки (фильтр) установлена над корпусом гидроциклона и осложняет в целом конструкцию гидроциклона. Известна Вакуумгидроциклонная насосная установка (Прототип, Предпатент РК 16994, кл.0413/12, бюл.2, 2006), состоящая из центробежного насоса, вакуумгидроциклона и гидроэлеватора, в которой гидроэлеватор выполнен в виде трех коаксиальных цилиндрических труб,внутренняя из них открыта с обеих концов,серединная - кольцевая, закрытая с торца со стороны вакуумгидроциклона и снабжена тангенциальным подводом по ходу вращения потока в гидроциклоне, а наружная сопряжена с вершиной конической части вакуумгидроциклона. Такая конструкция вакуумгидроциклонной насосной установки позволяет уменьшит абразивный износ центробежного насоса, но она не может осветлить воду забираемой из высокомутных водоисточников. Задачей изобретения является осуществление забора осветленной воды из высокомутных водоисточников. Задача изобретения достигается путем одновременной реализации двух процессов гидроциклонирования и фильтрования воды,забираемой из высокомутных водоисточников, в одной компактной установке. Технический результат заключается в замене обычного патрубка вакуумгидроциклона сливным простирающегося до устье конуса, установленного снаружи всасывающей трубы центробежного насоса, соосно. Вакуумгидроциклонная насосная установка состоящая из центробежного насоса,вакуумгидроциклона и гидроэлеватора выгодно отличается от аналогичных установок тем, что всасывающая труба центробежного насоса установлена внутри сливного фильтрата вакуумгидроциклона,выполненного в виде цилиндро-конической формы, соосно. Для внесения ясности на фиг. представлена схема вакуумгидроциклонной насосной установки. Вакуумгидроциклонная насосная установка состоит из центробежного насоса 1,гидроциклонной камеры 2, гидроэлеватора 3,всасывающей трубы насоса 4, сливного фильтра 5,входных патрубков 6, сгустителя (пескового патрубка) 7 и камеры для осветленной воды 8. Вакуумгидроциклонная насосная установка работает следующим образом. После запуска насоса 1, высокомутная вода через входные патрубки 6 тангенциально поступает в гидроциклонную камеру 2. Крупные частицы по стенкам камеры смещаются в устье конуса и через сгуститель 7 всасывается гидроэлеватором 3. Мелкие частицы (ила), увлекаемые сносящим потоком в приосевую зону улавливаются сливным фильтром 5. Фильтрат (осветленная вода) поступает в цилиндроконическую кольцевую камеру для осветленной воды 8. Эта вода всасывается трубой 4 и далее нагнетается насосом 1 до потребителя. Таким образом, предлагаемая вакуумгидроциклонная насосная установка в одном компактном дизайне выполняет и гидроциклонирование и фильтрацию воды. Установка проста по конструкции, экономична по затрате материалов и может быть изготовлена в любой механической мастерской. ФОРМУЛА ИЗОБРЕТЕНИЯ Вакуумгидроциклонная насосная установка,состоящая из центробежного насоса,вакуумгидроциклона и гидроэлеватора,отличающаяся тем, что всасывающая груба центробежного насоса установлена внутри сливного фильтра вакуумгидроциклона, выполненного в виде цилиндроконической формы, соосно.
