Кольцевой гидроэлеватор

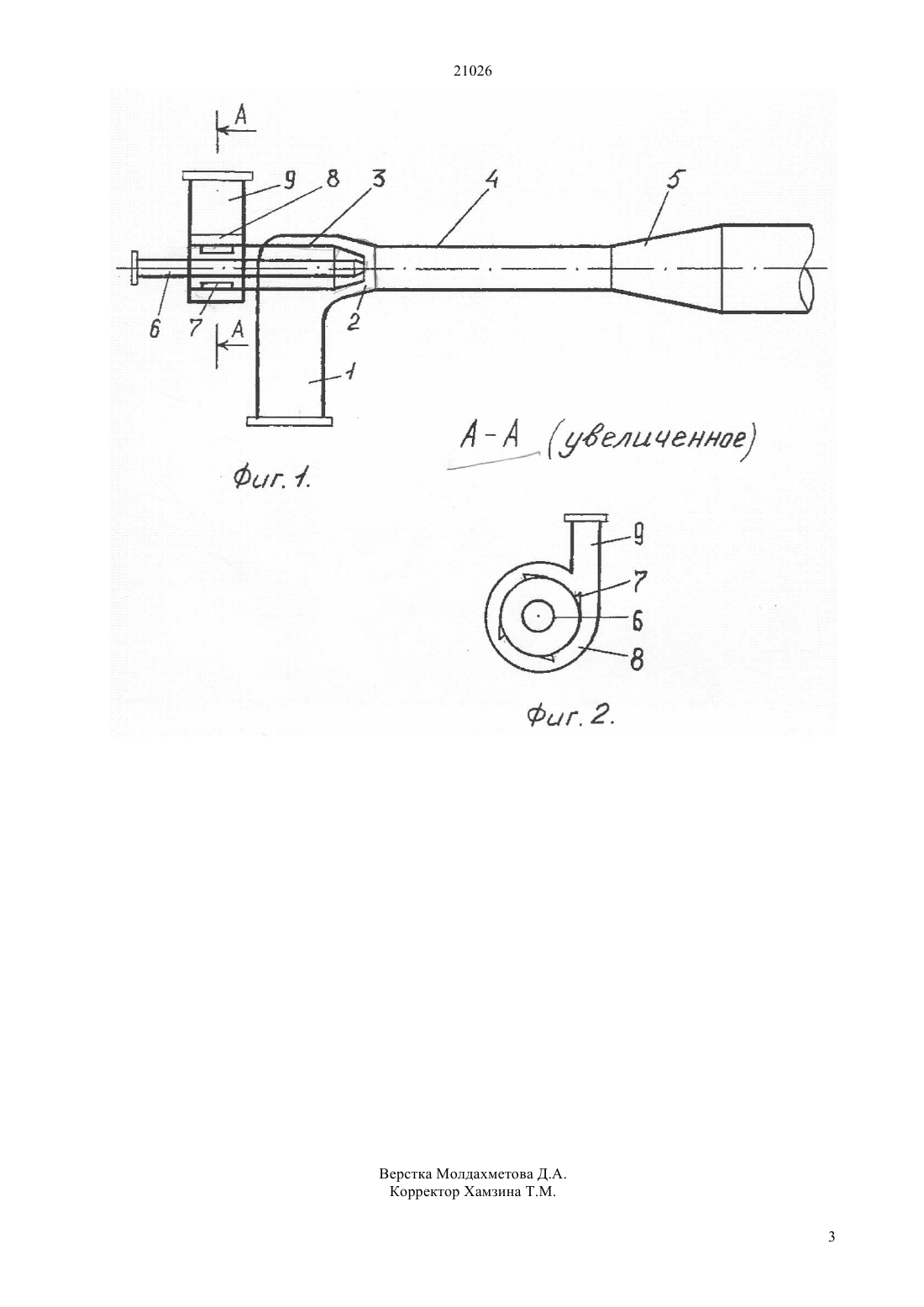

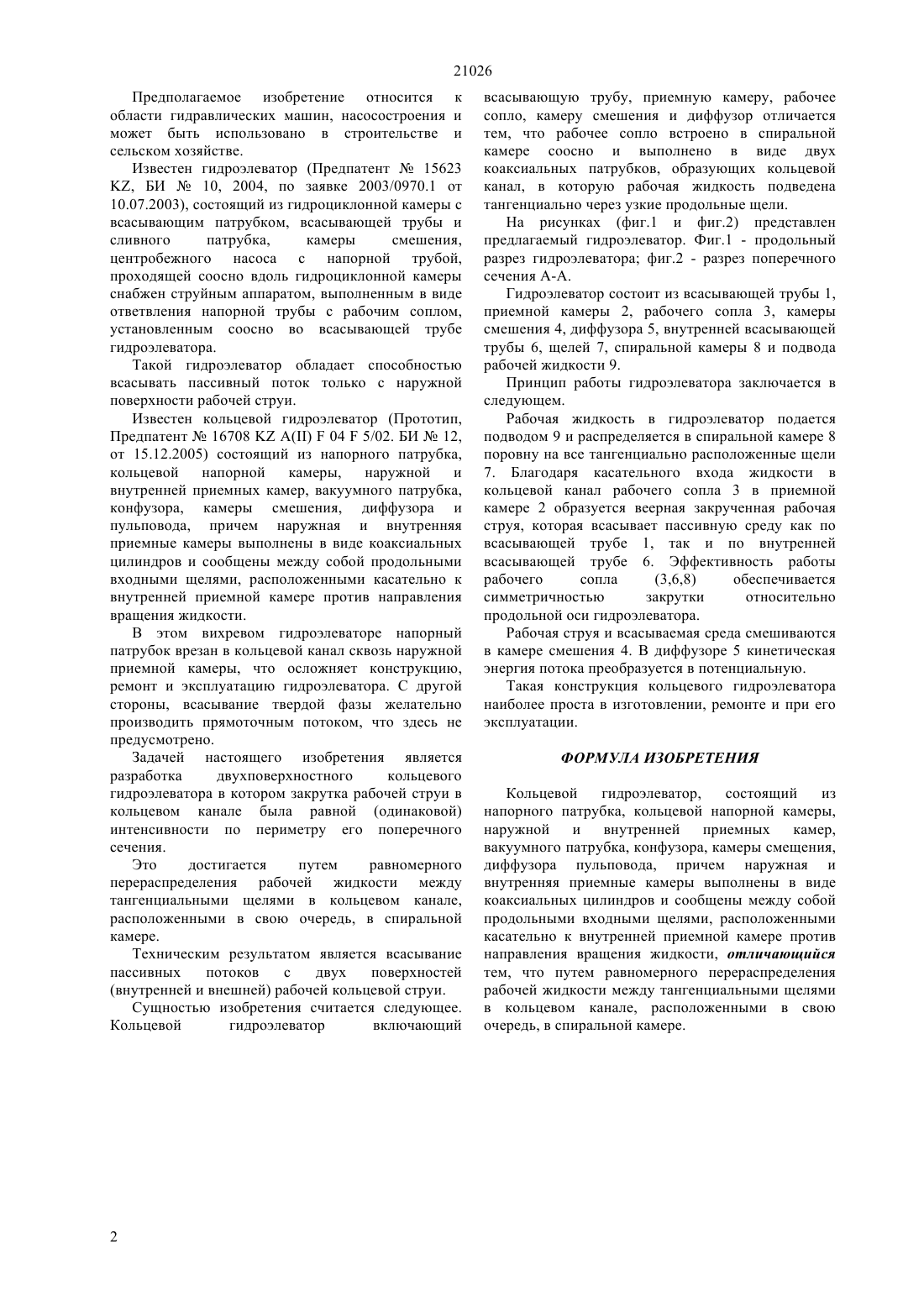

(51) 04 5/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Кольцевой гидроэлеватор,включающий всасывающую трубу, приемную камеру, рабочее сопло, камеру смешения и диффузор отличается тем, что рабочее сопло встроено в спиральной камере соосно и выполнено в виде двух коаксиальных патрубков, образующих кольцевой канал, в которую рабочая жидкость подводится тангенциально через узкие продольные щели. Гидроэлеватор такой конструкции позволяет резко увеличить коэффициент эжекции и КПД аппарата. Предлагаемый кольцевой гидроэлеватор прост в изготовлении, удобен при его ремонте и эксплуатации.(72) Абдураманов Абдуманап Егемкулов Габит Туймебаевич(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16708, 04 5/02, 2005(57) Предполагаемое изобретение относится к области гидравлических машин, насосостроения и может быть использовано в строительстве и сельском хозяйстве. 21026 Предполагаемое изобретение относится к области гидравлических машин, насосостроения и может быть использовано в строительстве и сельском хозяйстве. Известен гидроэлеватор (Предпатент 15623, БИ 10, 2004, по заявке 2003/0970.1 от 10.07.2003), состоящий из гидроциклонной камеры с всасывающим патрубком, всасывающей трубы и сливного патрубка,камеры смешения,центробежного насоса с напорной трубой,проходящей соосно вдоль гидроциклонной камеры снабжен струйным аппаратом, выполненным в виде ответвления напорной трубы с рабочим соплом,установленным соосно во всасывающей трубе гидроэлеватора. Такой гидроэлеватор обладает способностью всасывать пассивный поток только с наружной поверхности рабочей струи. Известен кольцевой гидроэлеватор (Прототип,Предпатент 16708 А 045/02. БИ 12,от 15.12.2005) состоящий из напорного патрубка,кольцевой напорной камеры, наружной и внутренней приемных камер, вакуумного патрубка,конфузора, камеры смешения, диффузора и пульповода, причем наружная и внутренняя приемные камеры выполнены в виде коаксиальных цилиндров и сообщены между собой продольными входными щелями, расположенными касательно к внутренней приемной камере против направления вращения жидкости. В этом вихревом гидроэлеваторе напорный патрубок врезан в кольцевой канал сквозь наружной приемной камеры, что осложняет конструкцию,ремонт и эксплуатацию гидроэлеватора. С другой стороны, всасывание твердой фазы желательно производить прямоточным потоком, что здесь не предусмотрено. Задачей настоящего изобретения является разработка двухповерхностного кольцевого гидроэлеватора в котором закрутка рабочей струи в кольцевом канале была равной (одинаковой) интенсивности по периметру его поперечного сечения. Это достигается путем равномерного перераспределения рабочей жидкости между тангенциальными щелями в кольцевом канале,расположенными в свою очередь, в спиральной камере. Техническим результатом является всасывание пассивных потоков с двух поверхностей(внутренней и внешней) рабочей кольцевой струи. Сущностью изобретения считается следующее. Кольцевой гидроэлеватор включающий всасывающую трубу, приемную камеру, рабочее сопло, камеру смешения и диффузор отличается тем, что рабочее сопло встроено в спиральной камере соосно и выполнено в виде двух коаксиальных патрубков, образующих кольцевой канал, в которую рабочая жидкость подведена тангенциально через узкие продольные щели. На рисунках (фиг.1 и фиг.2) представлен предлагаемый гидроэлеватор. Фиг.1 - продольный разрез гидроэлеватора фиг.2 - разрез поперечного сечения А-А. Гидроэлеватор состоит из всасывающей трубы 1,приемной камеры 2, рабочего сопла 3, камеры смешения 4, диффузора 5, внутренней всасывающей трубы 6, щелей 7, спиральной камеры 8 и подвода рабочей жидкости 9. Принцип работы гидроэлеватора заключается в следующем. Рабочая жидкость в гидроэлеватор подается подводом 9 и распределяется в спиральной камере 8 поровну на все тангенциально расположенные щели 7. Благодаря касательного входа жидкости в кольцевой канал рабочего сопла 3 в приемной камере 2 образуется веерная закрученная рабочая струя, которая всасывает пассивную среду как по всасывающей трубе 1, так и по внутренней всасывающей трубе 6. Эффективность работы рабочего сопла(3,6,8) обеспечивается симметричностью закрутки относительно продольной оси гидроэлеватора. Рабочая струя и всасываемая среда смешиваются в камере смешения 4. В диффузоре 5 кинетическая энергия потока преобразуется в потенциальную. Такая конструкция кольцевого гидроэлеватора наиболее проста в изготовлении, ремонте и при его эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Кольцевой гидроэлеватор,состоящий из напорного патрубка, кольцевой напорной камеры,наружной и внутренней приемных камер,вакуумного патрубка, конфузора, камеры смещения,диффузора пульповода, причем наружная и внутренняя приемные камеры выполнены в виде коаксиальных цилиндров и сообщены между собой продольными входными щелями, расположенными касательно к внутренней приемной камере против направления вращения жидкости, отличающийся тем, что путем равномерного перераспределения рабочей жидкости между тангенциальными щелями в кольцевом канале, расположенными в свою очередь, в спиральной камере.
