Способ поддержания температурного режима в жилых и производственных помещениях

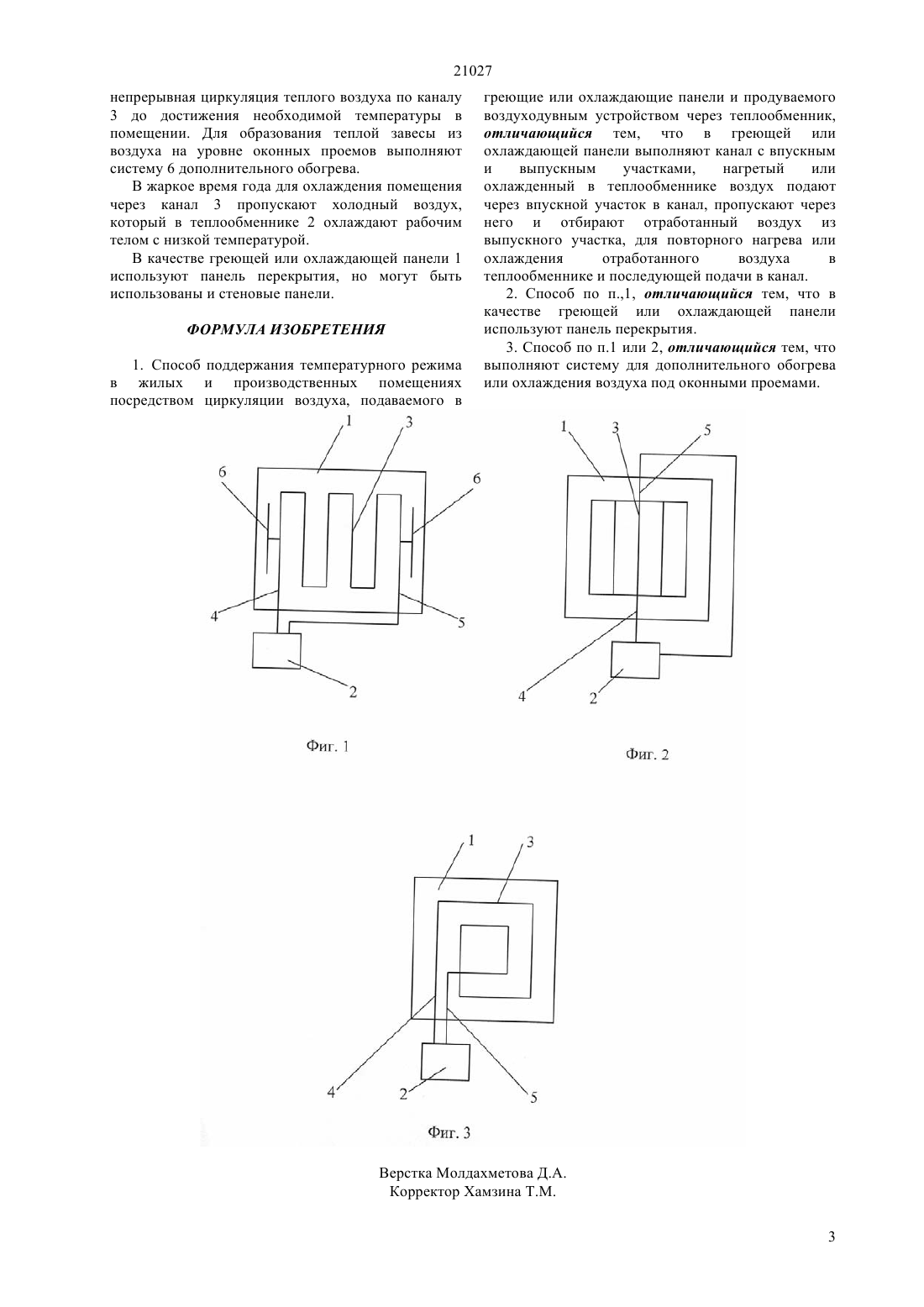

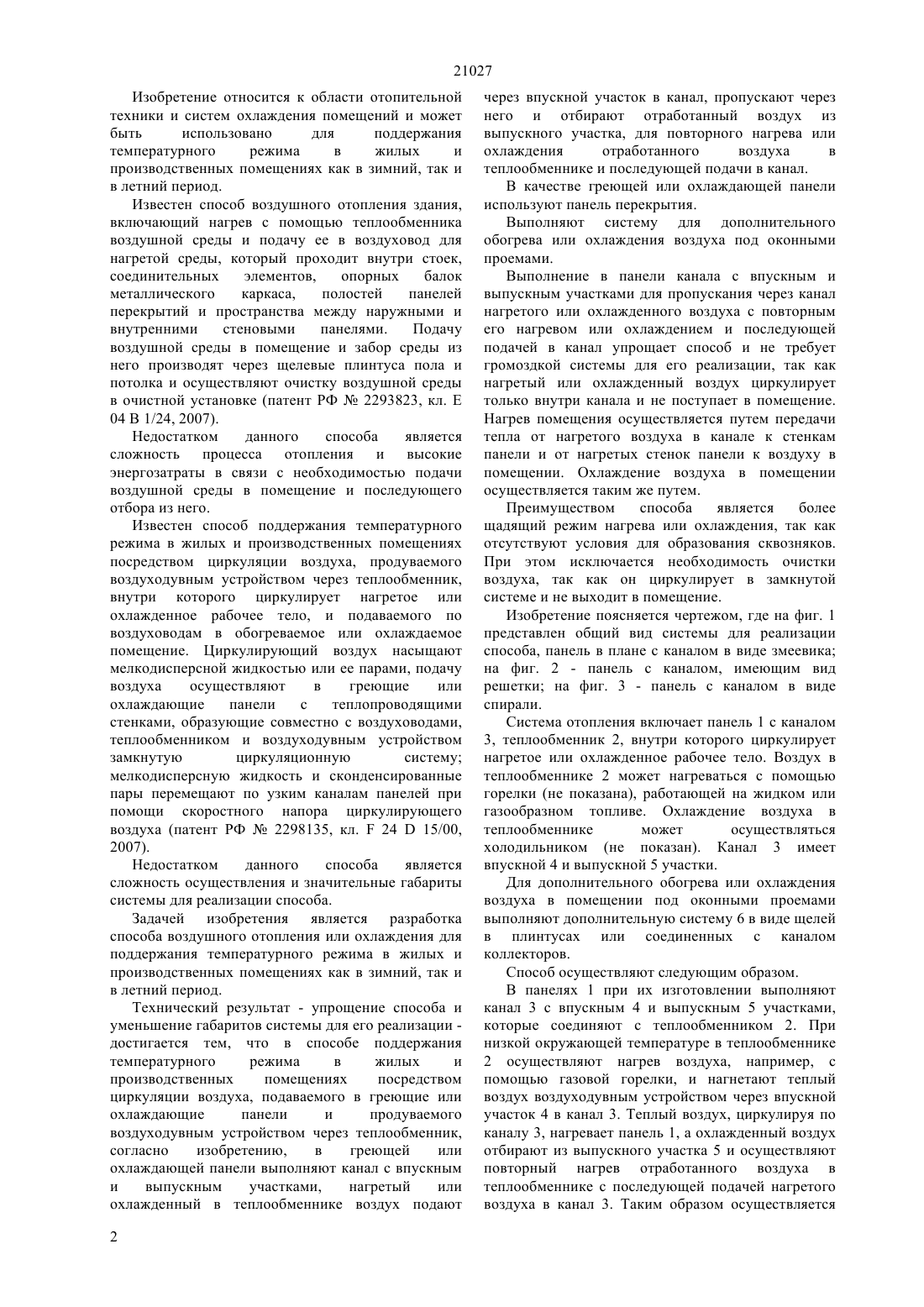

(51) 24 15/00 (2006.01) 04 1/76 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ температурного режима в жилых и производственных помещениях посредством циркуляции воздуха, подаваемого в греющие или охлаждающие панели и продуваемого воздуходувным устройством через теплообменник,согласно изобретению,в греющей или охлаждающей панели выполняют канал с впускным и выпускным участками,нагретый или охлажденный в теплообменнике воздух подают через впускной участок в канал, пропускают через него и отбирают отработанный воздух из выпускного участка, для повторного нагрева или охлаждения отработанного воздуха в теплообменнике и последующей подачи в канал. В качестве греющей или охлаждающей панели используют панель перекрытия. Выполняют систему для дополнительного обогрева или охлаждения воздуха под оконными проемами.(72) Нурпеисов Нурмаганбет Абдулкаирович Нурпеисов Данияр Нурмаганбетович(54) СПОСОБ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРНОГО РЕЖИМА В ЖИЛЫХ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ(57) Изобретение относится к области отопительной техники и систем охлаждения помещений и может быть использовано для поддержания температурного режима в жилых и производственных помещениях как в зимний, так и в летний период. Технический результат - упрощение способа и уменьшение габаритов системы для его реализации достигается тем, что в способе поддержания 21027 Изобретение относится к области отопительной техники и систем охлаждения помещений и может быть использовано для поддержания температурного режима в жилых и производственных помещениях как в зимний, так и в летний период. Известен способ воздушного отопления здания,включающий нагрев с помощью теплообменника воздушной среды и подачу ее в воздуховод для нагретой среды, который проходит внутри стоек,соединительных элементов,опорных балок металлического каркаса,полостей панелей перекрытий и пространства между наружными и внутренними стеновыми панелями. Подачу воздушной среды в помещение и забор среды из него производят через щелевые плинтуса пола и потолка и осуществляют очистку воздушной среды в очистной установке (патент РФ 2293823, кл. Е 04 В 1/24, 2007). Недостатком данного способа является сложность процесса отопления и высокие энергозатраты в связи с необходимостью подачи воздушной среды в помещение и последующего отбора из него. Известен способ поддержания температурного режима в жилых и производственных помещениях посредством циркуляции воздуха, продуваемого воздуходувным устройством через теплообменник,внутри которого циркулирует нагретое или охлажденное рабочее тело, и подаваемого по воздуховодам в обогреваемое или охлаждаемое помещение. Циркулирующий воздух насыщают мелкодисперсной жидкостью или ее парами, подачу воздуха осуществляют в греющие или охлаждающие панели с теплопроводящими стенками, образующие совместно с воздуховодами,теплообменником и воздуходувным устройством замкнутую циркуляционную систему мелкодисперсную жидкость и сконденсированные пары перемещают по узким каналам панелей при помощи скоростного напора циркулирующего воздуха (патент РФ 2298135, кл.2415/00,2007). Недостатком данного способа является сложность осуществления и значительные габариты системы для реализации способа. Задачей изобретения является разработка способа воздушного отопления или охлаждения для поддержания температурного режима в жилых и производственных помещениях как в зимний, так и в летний период. Технический результат - упрощение способа и уменьшение габаритов системы для его реализации достигается тем, что в способе поддержания температурного режима в жилых и производственных помещениях посредством циркуляции воздуха, подаваемого в греющие или охлаждающие панели и продуваемого воздуходувным устройством через теплообменник,согласно изобретению,в греющей или охлаждающей панели выполняют канал с впускным и выпускным участками,нагретый или охлажденный в теплообменнике воздух подают 2 через впускной участок в канал, пропускают через него и отбирают отработанный воздух из выпускного участка, для повторного нагрева или охлаждения отработанного воздуха в теплообменнике и последующей подачи в канал. В качестве греющей или охлаждающей панели используют панель перекрытия. Выполняют систему для дополнительного обогрева или охлаждения воздуха под оконными проемами. Выполнение в панели канала с впускным и выпускным участками для пропускания через канал нагретого или охлажденного воздуха с повторным его нагревом или охлаждением и последующей подачей в канал упрощает способ и не требует громоздкой системы для его реализации, так как нагретый или охлажденный воздух циркулирует только внутри канала и не поступает в помещение. Нагрев помещения осуществляется путем передачи тепла от нагретого воздуха в канале к стенкам панели и от нагретых стенок панели к воздуху в помещении. Охлаждение воздуха в помещении осуществляется таким же путем. Преимуществом способа является более щадящий режим нагрева или охлаждения, так как отсутствуют условия для образования сквозняков. При этом исключается необходимость очистки воздуха, так как он циркулирует в замкнутой системе и не выходит в помещение. Изобретение поясняется чертежом, где на фиг. 1 представлен общий вид системы для реализации способа, панель в плане с каналом в виде змеевика на фиг. 2 - панель с каналом, имеющим вид решетки на фиг. 3 - панель с каналом в виде спирали. Система отопления включает панель 1 с каналом 3, теплообменник 2, внутри которого циркулирует нагретое или охлажденное рабочее тело. Воздух в теплообменнике 2 может нагреваться с помощью горелки (не показана), работающей на жидком или газообразном топливе. Охлаждение воздуха в теплообменнике может осуществляться холодильником (не показан). Канал 3 имеет впускной 4 и выпускной 5 участки. Для дополнительного обогрева или охлаждения воздуха в помещении под оконными проемами выполняют дополнительную систему 6 в виде щелей в плинтусах или соединенных с каналом коллекторов. Способ осуществляют следующим образом. В панелях 1 при их изготовлении выполняют канал 3 с впускным 4 и выпускным 5 участками,которые соединяют с теплообменником 2. При низкой окружающей температуре в теплообменнике 2 осуществляют нагрев воздуха, например, с помощью газовой горелки, и нагнетают теплый воздух воздуходувным устройством через впускной участок 4 в канал 3. Теплый воздух, циркулируя по каналу 3, нагревает панель 1, а охлажденный воздух отбирают из выпускного участка 5 и осуществляют повторный нагрев отработанного воздуха в теплообменнике с последующей подачей нагретого воздуха в канал 3. Таким образом осуществляется 21027 непрерывная циркуляция теплого воздуха по каналу 3 до достижения необходимой температуры в помещении. Для образования теплой завесы из воздуха на уровне оконных проемов выполняют систему 6 дополнительного обогрева. В жаркое время года для охлаждения помещения через канал 3 пропускают холодный воздух,который в теплообменнике 2 охлаждают рабочим телом с низкой температурой. В качестве греющей или охлаждающей панели 1 используют панель перекрытия, но могут быть использованы и стеновые панели. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ поддержания температурного режима в жилых и производственных помещениях посредством циркуляции воздуха, подаваемого в греющие или охлаждающие панели и продуваемого воздуходувным устройством через теплообменник,отличающийся тем, что в греющей или охлаждающей панели выполняют канал с впускным и выпускным участками,нагретый или охлажденный в теплообменнике воздух подают через впускной участок в канал, пропускают через него и отбирают отработанный воздух из выпускного участка, для повторного нагрева или охлаждения отработанного воздуха в теплообменнике и последующей подачи в канал. 2. Способ по п.,1, отличающийся тем, что в качестве греющей или охлаждающей панели используют панель перекрытия. 3. Способ по п.1 или 2, отличающийся тем, что выполняют систему для дополнительного обогрева или охлаждения воздуха под оконными проемами.
