Загрузочное устройство крутонаклонного пластинчатого конвейера

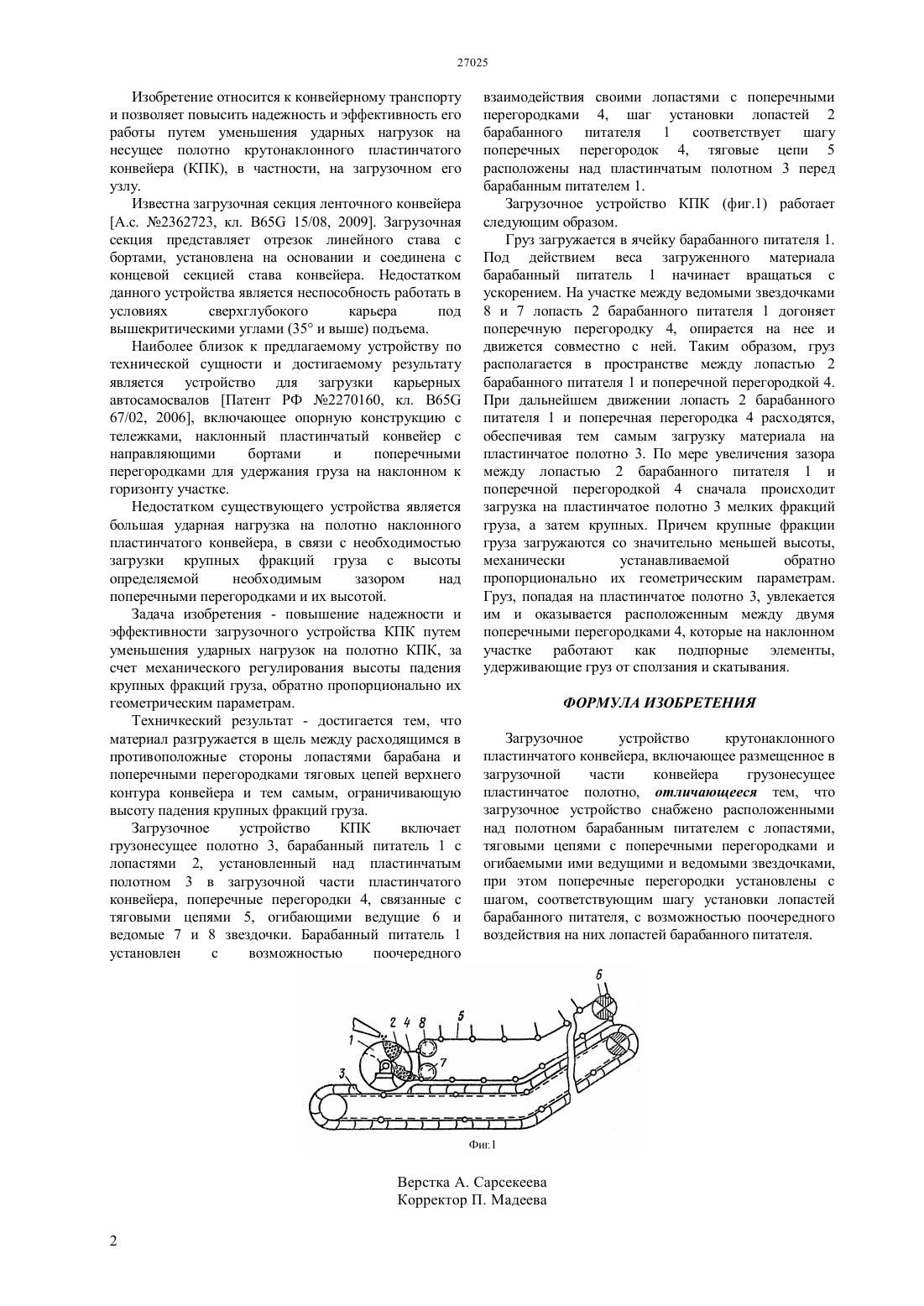

(51) 65 47/74 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ уменьшения ударных нагрузок на полотно КПК, за счет механического изменения высоты падения крупных фракций груза, обратно пропорционально их геометрическим параметрам. Загрузочное устройство крутонаклонного пластинчатого конвейера(КПК),включает размещенный в загрузочной части конвейера грузонесущее пластинчатое полотно. При этом загрузочное устройство снабжено расположенными над полотном барабанным питателем с лопастями,тяговыми цепями с поперечными перегородками и огибаемыми ими ведущими и ведомыми звездочками,а поперечные перегородки установлены с шагом, соответствующем шагу установки лопастей барабанного питателя, с возможностью поочередного воздействия на них лопастей барабанного питателя. Технический результат - достигается тем, что материал разгружается в щель между лопастями барабана и поперечными перегородками тяговых цепей верхнего контура конвейера и тем самым,ограничивающую высоту падения крупных фракций груза.(72) Акашев Закир Тахавиевич Мехтиев Али Джаванширович Югай Вячеслав Викторович Ким Юрий Владимирович Алимов Мурат Шингысович Белик Галина Алексеевна Калиев Ернар Асхатулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО КРУТОНАКЛОННОГО ПЛАСТИНЧАТОГО КОНВЕЙЕРА(57) Изобретение относится к конвейерному транспорту и позволяет повысить надежность и эффективность его работы путем уменьшения ударных нагрузок на полотно крутонаклонного пластинчатого конвейера (КПК), в частности, на загрузочном его узлу. Задача изобретения - повышение надежности и эффектиности загрузочного узла КПК путем Изобретение относится к конвейерному транспорту и позволяет повысить надежность и эффективность его работы путем уменьшения ударных нагрузок на несущее полотно крутонаклонного пластинчатого конвейера (КПК), в частности, на загрузочном его узлу. Известна загрузочная секция ленточного конвейера А.с. 2362723, кл. В 65 15/08, 2009. Загрузочная секция представляет отрезок линейного става с бортами, установлена на основании и соединена с концевой секцией става конвейера. Недостатком данного устройства является неспособность работать в условиях сверхглубокого карьера под вышекритическими углами (35 и выше) подъема. Наиболее близок к предлагаемому устройству по технической сущности и достигаемому результату является устройство для загрузки карьерных автосамосвалов Патент РФ 2270160, кл. В 65 67/02, 2006, включающее опорную конструкцию с тележками, наклонный пластинчатый конвейер с направляющими бортами и поперечными перегородками для удержания груза на наклонном к горизонту участке. Недостатком существующего устройства является большая ударная нагрузка на полотно наклонного пластинчатого конвейера, в связи с необходимостью загрузки крупных фракций груза с высоты определяемой необходимым зазором над поперечными перегородками и их высотой. Задача изобретения - повышение надежности и эффективности загрузочного устройства КПК путем уменьшения ударных нагрузок на полотно КПК, за счет механического регулирования высоты падения крупных фракций груза, обратно пропорционально их геометрическим параметрам. Техничкеский результат - достигается тем, что материал разгружается в щель между расходящимся в противоположные стороны лопастями барабана и поперечными перегородками тяговых цепей верхнего контура конвейера и тем самым, ограничивающую высоту падения крупных фракций груза. Загрузочное устройство КПК включает грузонесущее полотно 3, барабанный питатель 1 с лопастями 2, установленный над пластинчатым полотном 3 в загрузочной части пластинчатого конвейера, поперечные перегородки 4, связанные с тяговыми цепями 5, огибающими ведущие 6 и ведомые 7 и 8 звездочки. Барабанный питатель 1 установлен с возможностью поочередного взаимодействия своими лопастями с поперечными перегородками 4, шаг установки лопастей 2 барабанного питателя 1 соответствует шагу поперечных перегородок 4, тяговые цепи 5 расположены над пластинчатым полотном 3 перед барабанным питателем 1. Загрузочное устройство КПК (фиг.1) работает следующим образом. Груз загружается в ячейку барабанного питателя 1. Под действием веса загруженного материала барабанный питатель 1 начинает вращаться с ускорением. На участке между ведомыми звездочками 8 и 7 лопасть 2 барабанного питателя 1 догоняет поперечную перегородку 4, опирается на нее и движется совместно с ней. Таким образом, груз располагается в пространстве между лопастью 2 барабанного питателя 1 и поперечной перегородкой 4. При дальнейшем движении лопасть 2 барабанного питателя 1 и поперечная перегородка 4 расходятся,обеспечивая тем самым загрузку материала на пластинчатое полотно 3. По мере увеличения зазора между лопастью 2 барабанного питателя 1 и поперечной перегородкой 4 сначала происходит загрузка на пластинчатое полотно 3 мелких фракций груза, а затем крупных. Причем крупные фракции груза загружаются со значительно меньшей высоты,механически устанавливаемой обратно пропорционально их геометрическим параметрам. Груз, попадая на пластинчатое полотно 3, увлекается им и оказывается расположенным между двумя поперечными перегородками 4, которые на наклонном участке работают как подпорные элементы,удерживающие груз от сползания и скатывания. ФОРМУЛА ИЗОБРЕТЕНИЯ Загрузочное устройство крутонаклонного пластинчатого конвейера, включающее размещенное в загрузочной части конвейера грузонесущее пластинчатое полотно, отличающееся тем, что загрузочное устройство снабжено расположенными над полотном барабанным питателем с лопастями,тяговыми цепями с поперечными перегородками и огибаемыми ими ведущими и ведомыми звездочками,при этом поперечные перегородки установлены с шагом, соответствующим шагу установки лопастей барабанного питателя, с возможностью поочередного воздействия на них лопастей барабанного питателя.
