Электрическая канатная таль

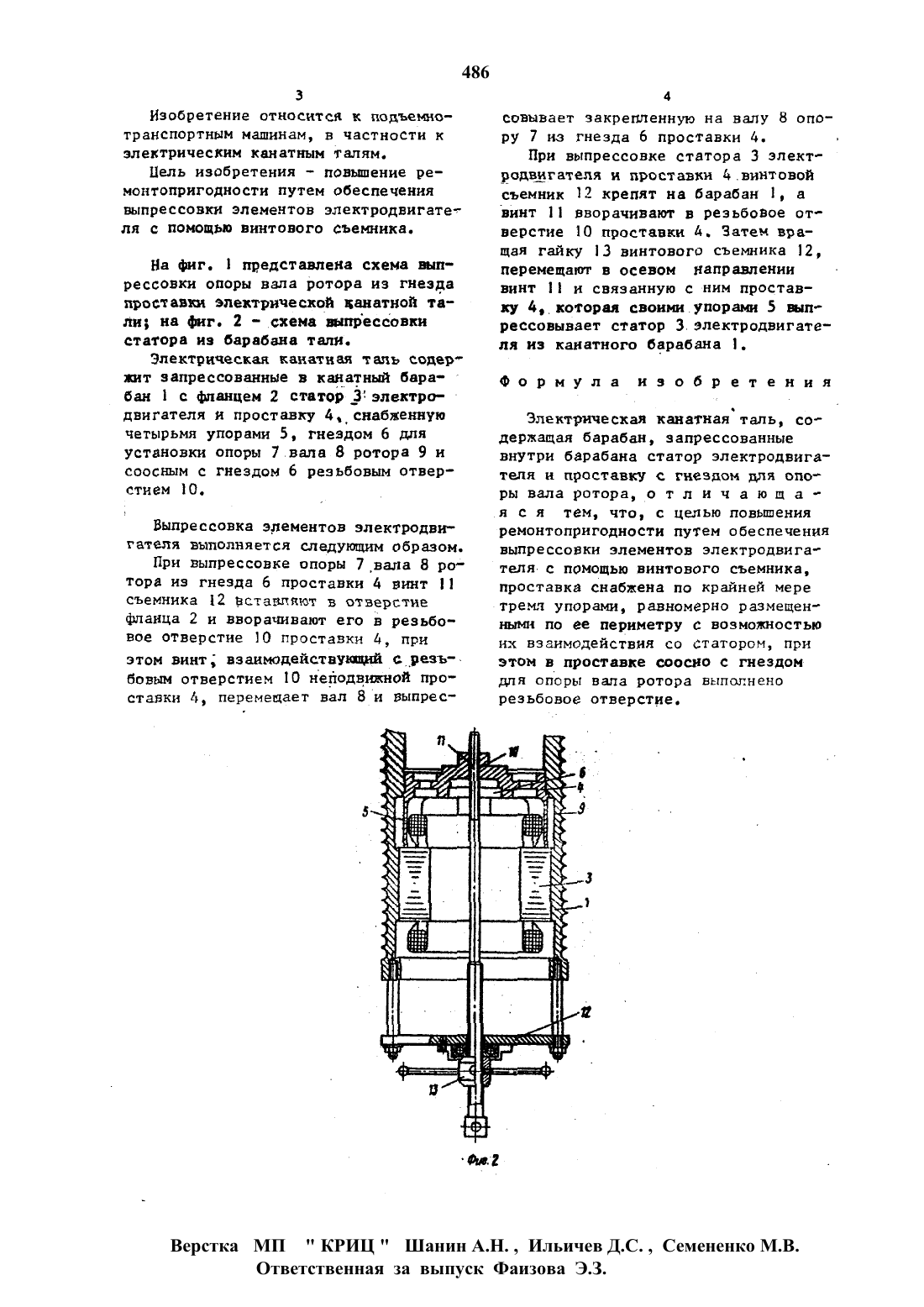

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВвого съемника. Таль содержит запрессованные в канальный барабан 1 статор З и проставКУ 4, имелощую упоры 5,гнездо 6 для опоры 7 вала ротора 9и резьбовое отверстие 10. Винт Н съемника, взаимодействуя с резьбовым отверстием 10 неподвиэкной проставкид,перемещает вал 8.выталкивая опору 7 вала 8 из гнезда 6. При закреплении съемника на барабане 1 винт Н вворачивают в резьбовое отверстие 10. Затем, вращая гайку съемннка, перемешав ют винт Н, а также связаннйю с ним проставку д, которая своими упорамн 5 выпрессовывает статор 3 из барабана 1. 2 ил.(56) Инструкция по монтажу и эксплуатации электрических канатных талей общего назначения. Фрунзе Из-во завода им. В.И.Ленина 1978.(54) ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ ТАЛЬ .(57) Изобретение относится к подъемно-ггранспортным машинам. Цель изобрет тения - повьш 1 ение ремонтопригодности путем обеспечения выпрессовкн элементов электродвигателя с помощью винто яд доЦель изобретения повышение ремонтопригодности путем обеспечения выпрессовки элементов электродвигателя с помощью винтового съемика.На фиг. 1 представлена схема выпрессовки опоры вала ротора из гнезда проставки электрической канатной тали на фиг. 2 - схема внпрессовкн статора из барабана тали.Электрическая КЗНЗТНЗЯ таль содержит запрессованные в канатный барабан 1 с фланцем 2 статор электродвигателя и проставку д,свабженную четырьмя упорами 5, гнездом 6 для установки опоры 7 вала 8 ротора 9 и соосным с гнездом 6 резьбовым отверстием 10.Выпрессовка элементов электродвигателя выполняется следующим образом. При выпрессовке опоры 7 вала 8 ро тора из гнезда 6 проставки 4 винт 11 съемника 12 вставляют в отверстиеэтом винт взаимодействующий срезъ-4 бовы отверстием 10 неподвижной проставки 4, перемещает вал 8 и выпрас Верстка ЬЛПсозывает закрепленную на валу 8 опору 7 из гнезда 6 проставки 4.При выпрессовке статора 3 электродвигателя и проставки 4.винтовой съемник 12 крепят на барабан 1, а винт 11 вворачивают в резьбовое отверстие 10 проставки 4. затем вращая гайку 13 винтового съемника 12,перемещают в осевом направлении винт 11 и связанную с ним проставку 4, которая своими упорами 5 ипрессовывает статор 3 электродвигателя из канатного барабана 1.Электрическая канатнаъвталь, содержащая барабан, запрессованные внутри барабана статор электродвигателя и проставку с гнездом для опоры вала ротора, о т л и ч а ю ш а я с я тем, что, с целью повьшения ремонтопригодности путем обеспечения выпрессовки элементов электродвигателя-с помощью винтового съемника,проставка снабжена по крайней мере треьш упорами, равномерно размещеннм по ее периметру с возможностью их взаимодействия со статором при этом в проставке соосно с гнездом дпя опоры вала ротора выполнено резьбовое отверстие.Ответственная за выпуск Фаизова 3.3.
