Способ изготовления дисперсной арматуры

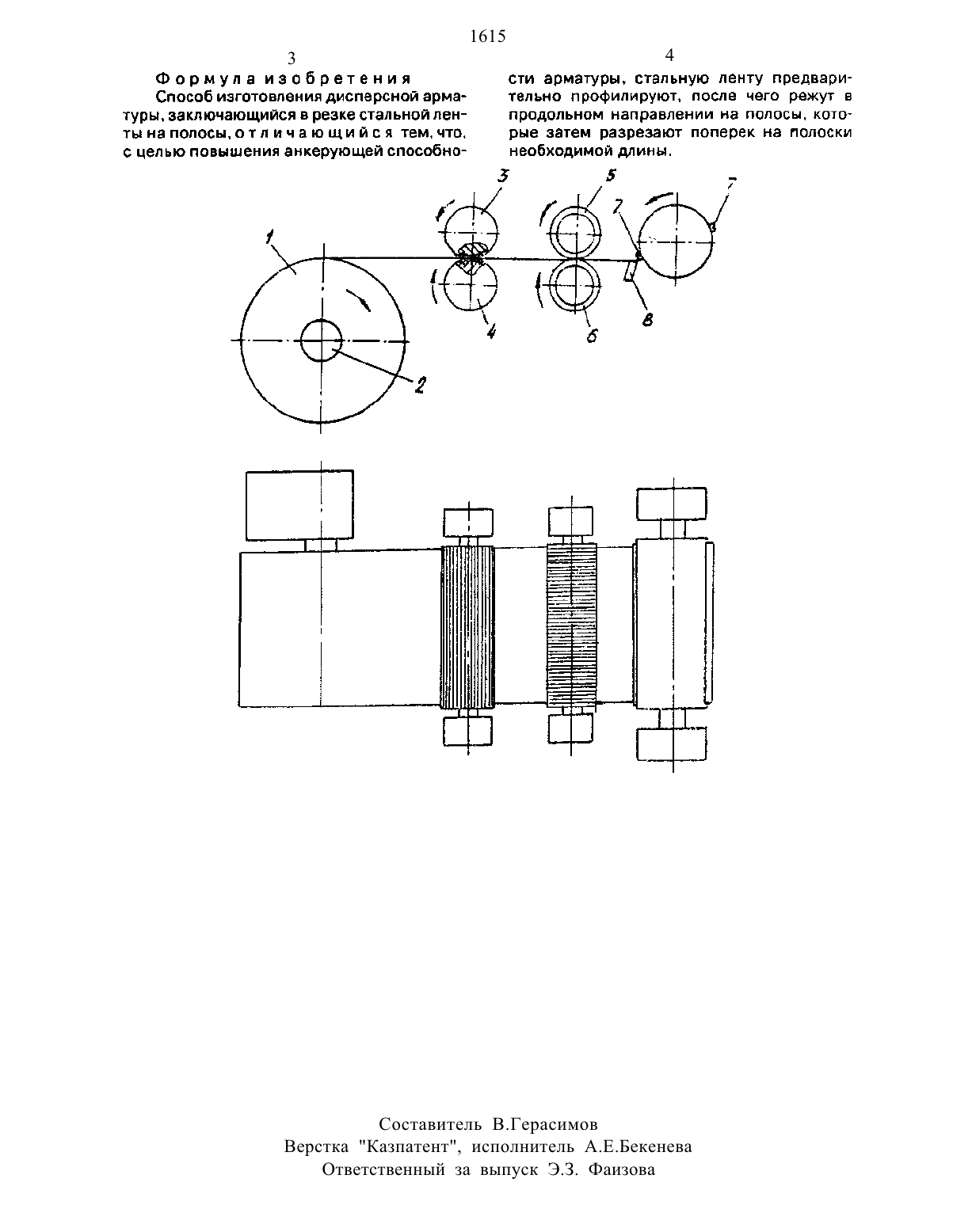

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Товарищество с ограниченной ответствен носгью ТЭК(56) Рекомендации по проектирогнию и изготовлению сталефибробетонных конструкций. - М НИИЖБ, 1987. с.12212 б.Изобретение относится к способам изготовления арматурных элементов. применяемых для дисперсного армирования строительных изделий.Целью изобретения является повышение анкерующей способности дисперсной арматуры.В способе стальную ленту сначала профилируют в профилирующих валках. затем разрезают на узкие полоски в ножах продольной резки. после чего разделяют в узле поперечной резки на мерные отрезки. Причем профилирование может осуществляться как выдавливанием поперечных рисок на одной или на двух противоположных гранях стальной полоски. так и гибкой с приданием пенте синусоидального профиля в продольНОМ направлении.На чертеже изображена принципиальная схема устройства. на котором может быть реализован предлагаемый-способ.(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДИСПЕРСНОЙ АРМАТУРЫ(57) Изобретение относится к способам изготовления арматурных элементов. применяемых для дисперсного армирования строительных изделий. Позволяет повысить анкерующую способность дисперсной арматуры. Такую арматуру изготавливают из стальной ленты путем продольной и поперечной резок. Стальную ленту предварительно профилируют. затем продольной резкой разделяют на узкие полоски. которые поперечной резкой разделяют на мерные отрезки ч арматурные элементы. 1 ил.Технология способа состоит в следующем. Рулон стальной ленты 1 устанавливают на вал 2 разматывателя. Конец с ленты подают между профилирующими волками 3 и 4. в которых осуществляется профилирование ленты выдавливанием проперечных рисок или гибкой ленты с приданием синусоидального продольного профиля. дальше профилированная лента поступает в узел продольной резки. где ножами 5 и 6 разрезается на узкие полоски шириной 15 З мм. Полоски далее поступают в узел поперечной резки в пространство между подвижным т и неподвижным 8 ножами. которыми осуществляется разрезка полосок на мерные отрезки арматурные элементы.Предлагаемый способ позволяет получить дисперсную арматуру, обладающую более высокой анкерующей способностью(в 1.52 раза) по сравнению с арматурным элементом полученным известным способом.Способ изготовления дисперсной арматуры. заключающийся в резке стальной ленты на полосьдотл ичающийся тем.что. с целью повышения анкерующей способно 1615сти арматуры. стальную ленту предварительно профилируют. после чего режут в продольном направлении на полосы. котот рые затем разрезают поперек на полоски необходимой длины.Составитель В.Герасимов Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
