Способ получения легкого заполнителя

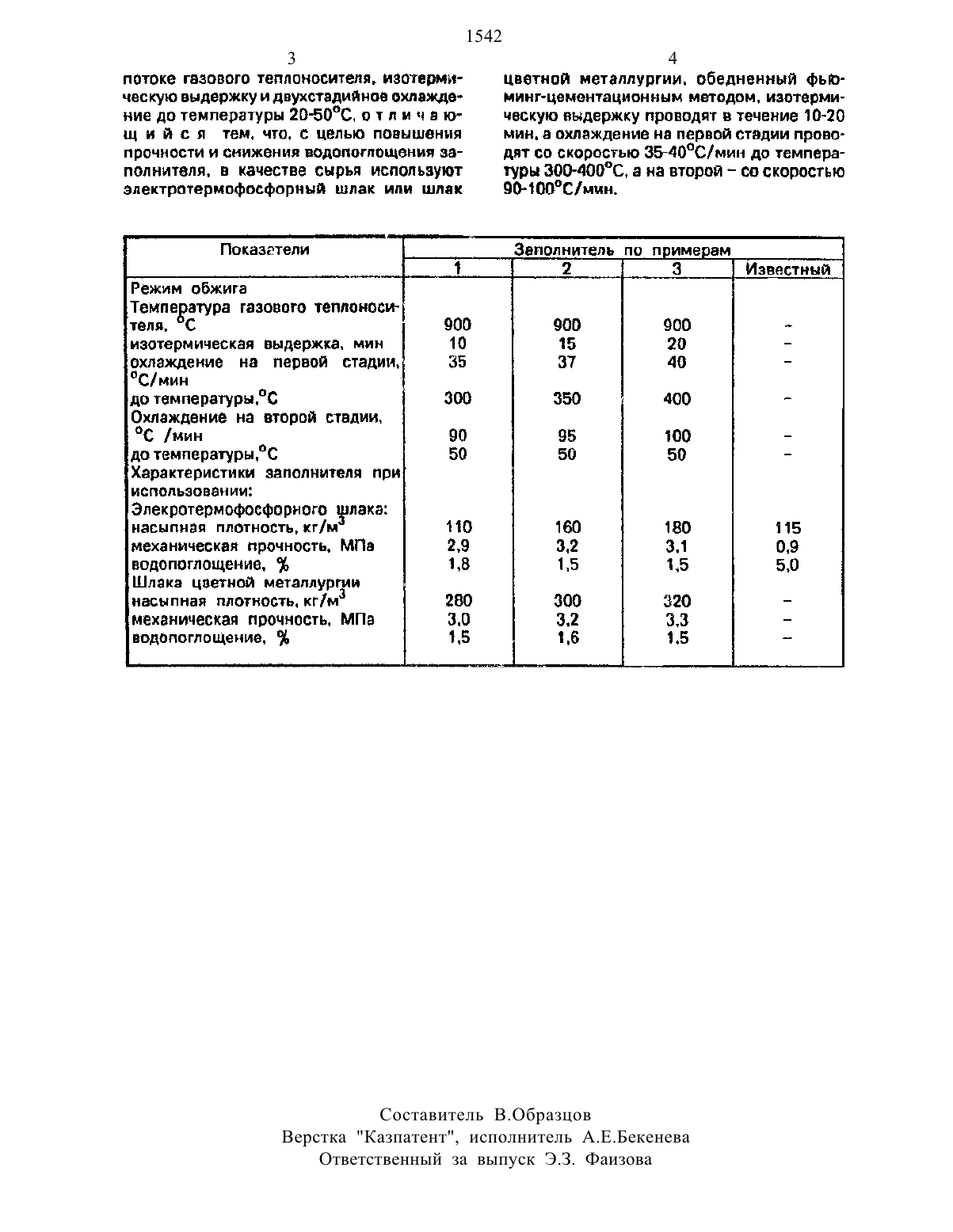

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(54) СПОСОБ ПОЛУЧЕНИЯ ЛЕГКОГО ЗАПОЛНИТЕЛЙ(57) Изобретение относится к производству строительных материалов и может быть использовано для получения легких заполнителей на основе шлаковых отходов производств. Для повышения прочности и снижения водопоглощения заполнителя о способе получения легкого заполнителя выдержку при температуре 900 С газового теплоносителя проводят в течение 10-20 мин. охлаждение на первой стадии ведут со скоростью 35-40 С/мин до температуры 300-400 С. а на второй - 90-100 С/ мин. При использовании злектротермофосфорного шлака и шлака цветной металлургии получают заполнитель с насыпной плотностью 110-320 кг/мз. прочностью 29-353 МПа и водопоглощением 154,81, 1 табл.Изобретение относится к производству строительных материалов и может быть исПОПЬЗОВВНО ДЛЯ ПОЛУЧЕНИЯ ЛЕГКИХ ЗЗПОЛНИ талей на основе шлаковых отходов производств.Цель изобретения повышение прочит СТИ И СНИЖЕНИВ ВОДОПОГЛОЩВНИЯ ЗЗПВЛНИТВ ля.Химический состав испол ьзуемого алектротермофосфорного шлака. масЬ 5102 42.5 СаО 46.5 д 2 О 3 3.25 МоО 3.24 СгР 2 2.0 Р 205 1.98 1552203 0.53.Химический состав тспользуемого шла ка цветной металлургии. обедненного фыоминг-цементационным методом. масдЪ 5102 00.0 СаО 42.0 мдо 5.18 Р) 0.55 Си 0.3 ТВа 5.2 А 20 з 14.42 п 0.1 5 0.8 РеО 1.4.П р и м е р. Шлак размалывают до удельной поверхности 300 350 ма/кг. увлажняют до 8. загружают в агломерационную ма шину высотой слоя 300 мм и обжигают в потоке газового теплоносителя и при 900 С проводят изотермическую выдержку в течение 10-20 мин. Полученный спек охлаждают сначала до 300-400 С со скоростью 3540 С/мин. а затем до 50 С со скоростью 90 С. После охлаждения заполнителя определяют его физико-механические свойства в соответствии с ГОСТ 9758-86.Показатели свойств заполнителя представлены в таблице.При использовании шлака электротермофосфорного и шлака цветной металлур гии получают заполнитель с насыпной плотностью 110-320 кг/мз. прочностью 2.933 МПа и водопоглощением 151.87.Формула изобретения Способ получения легкого заполнителя. включающий измельчение сырья. обжиг в3 потоке газового теплоносителя. изотермичес кую выдержку и двухстадиннов охпажде ние до температуры 20-50 С. о т л и ч я ющ и й с я тем. что. с целью повышения прочности и снижения водопогпощения заполнителя. в качестве сырья используют элехтротермофосфорный шлак или шлакТемпература газового теплоносъаг теля. С изотермическа-я выдержка. мин охлаждение на первой стадии. С/минОхлаждение на второй стадии. С миндо темперетурыС Характеристики заполнителя при использовании Эпехротермофосфорного насыпная плотность. хг/м механическая прочность. МПа водопоглощение. Ъшлака цветной металлургии насыпная плотность. кгм 3 механическая прочность. МПа водопоглощеътие. К, ЛЭКЫцветной металлургии. обедненный фьюминг-цементационным методом, изотермш ческую выдержку проводят в течение 10-20 мин. а охлаждение на первой стадии проводят со скоростью 35-40 С/мин до температуры ЗОО-4 ООС а на второй со скоростью 9 О-1 ОВС/мин.Ответственный за выпуск Э.З. Фаизова
