Сборный модуль для строительства зданий

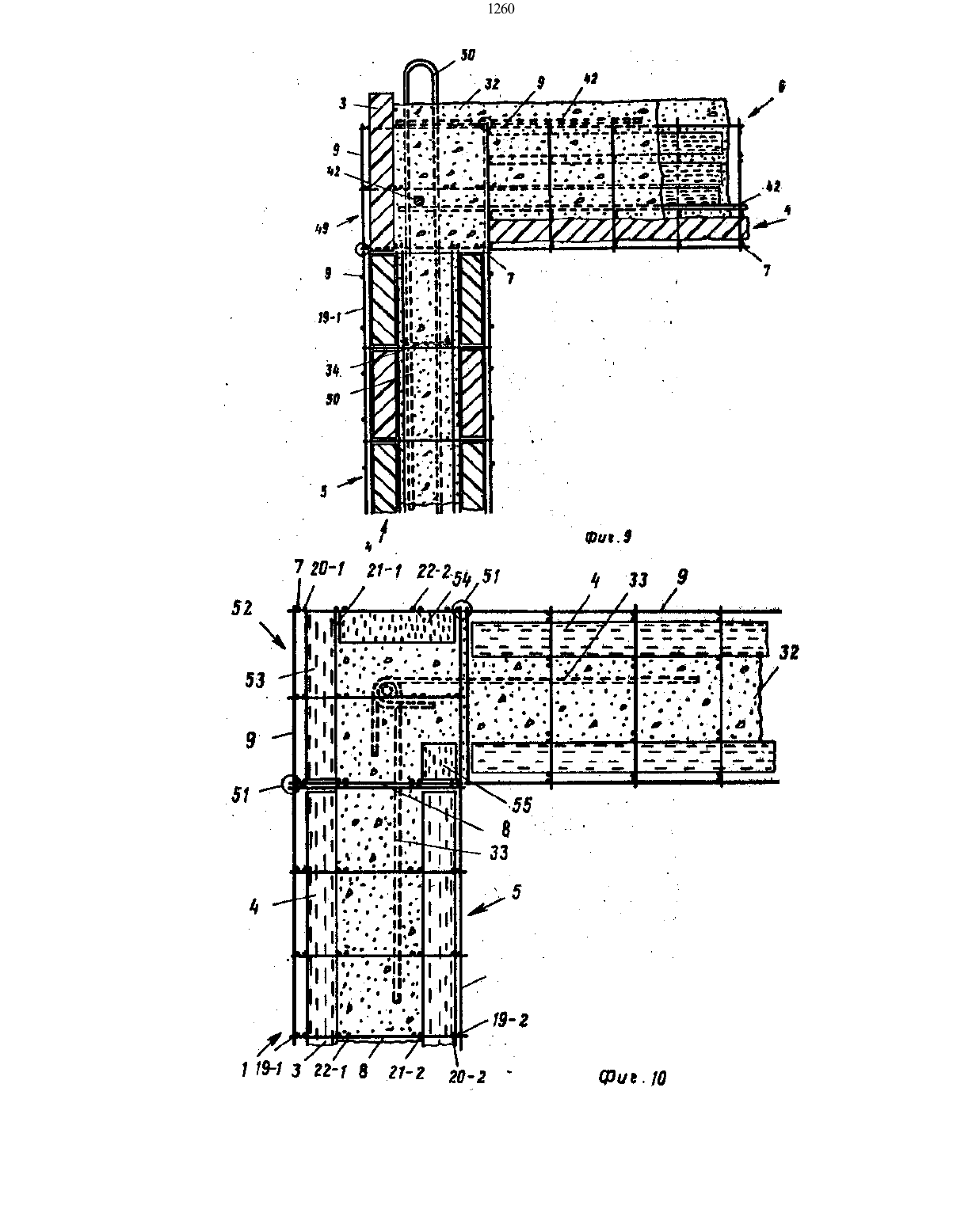

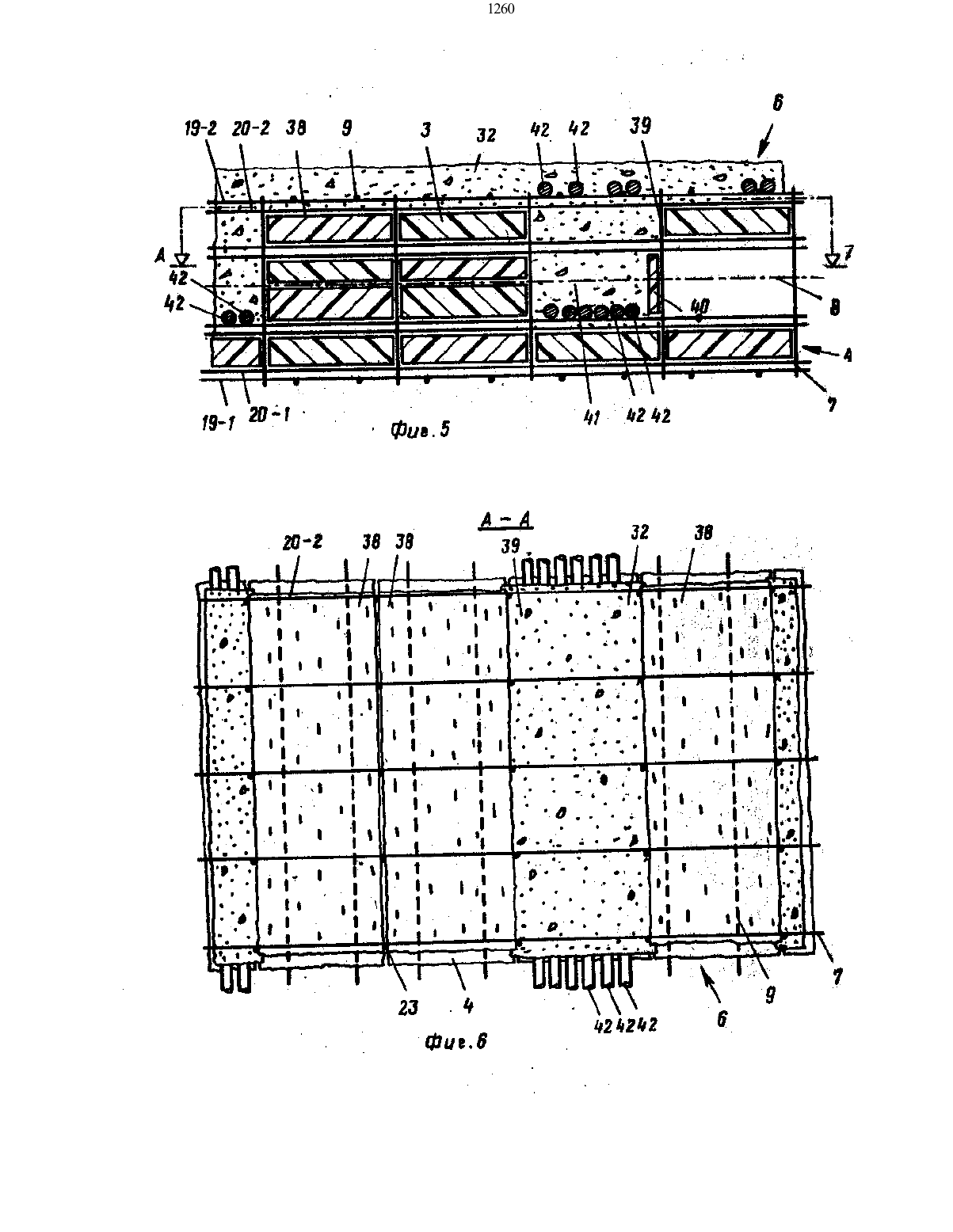

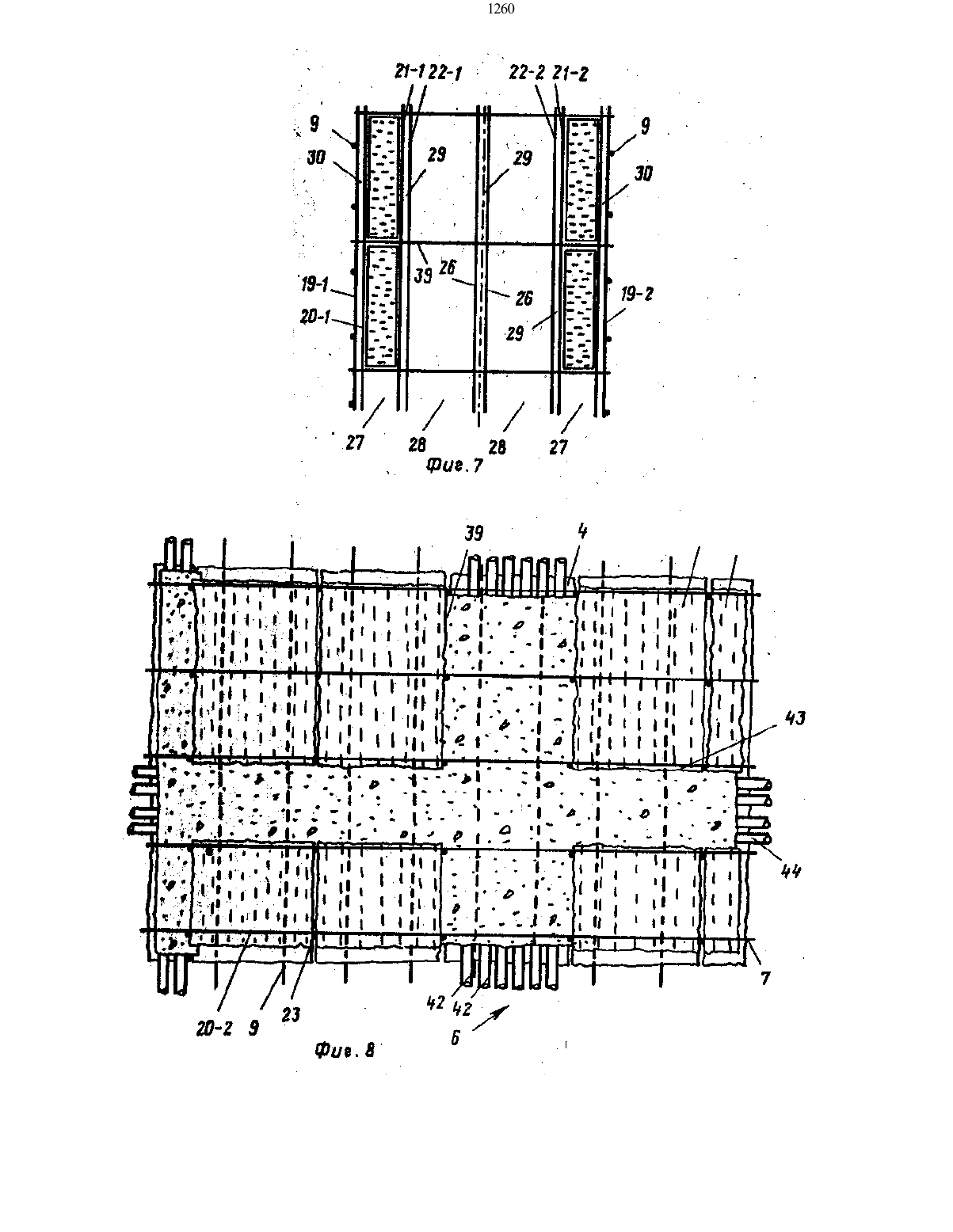

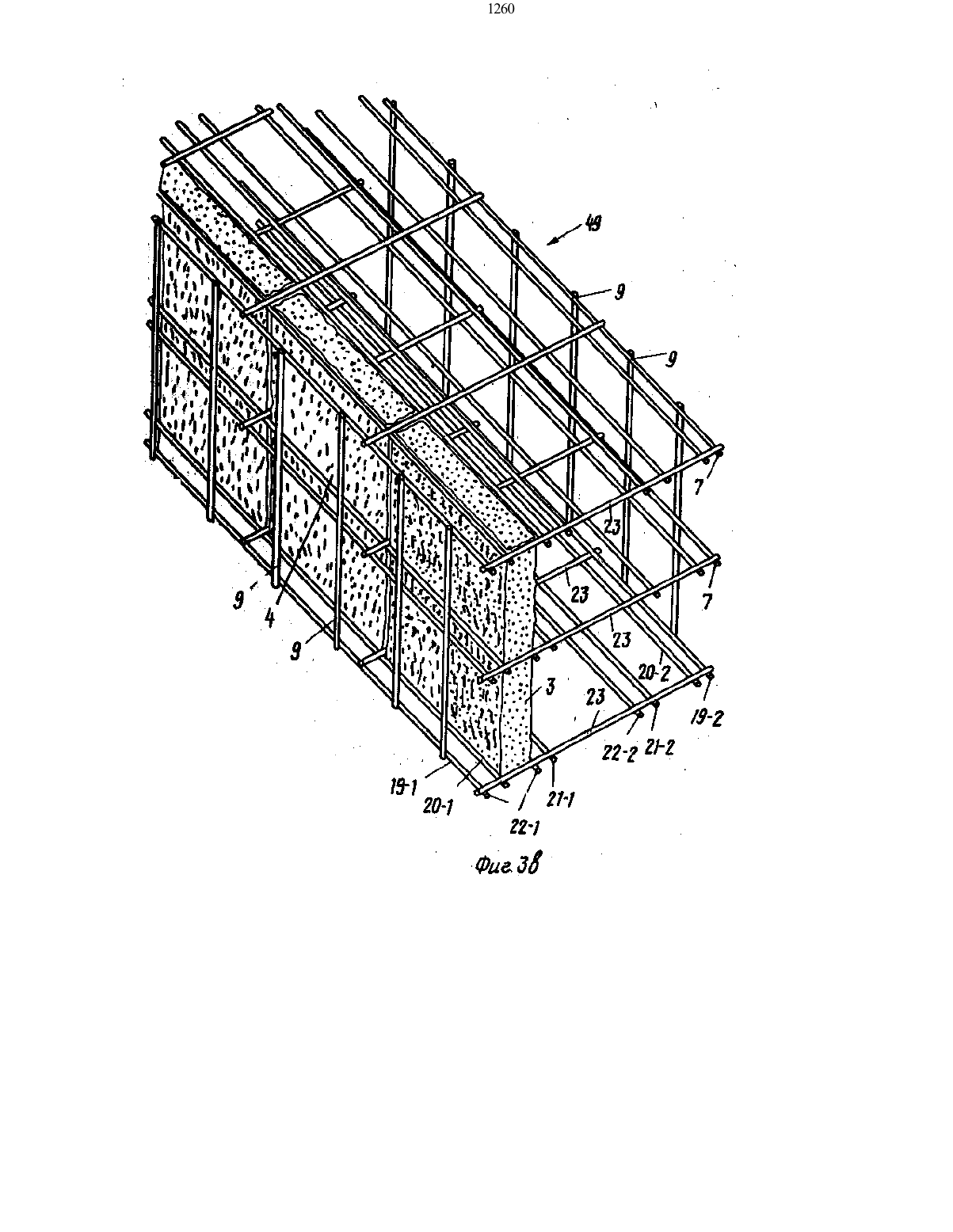

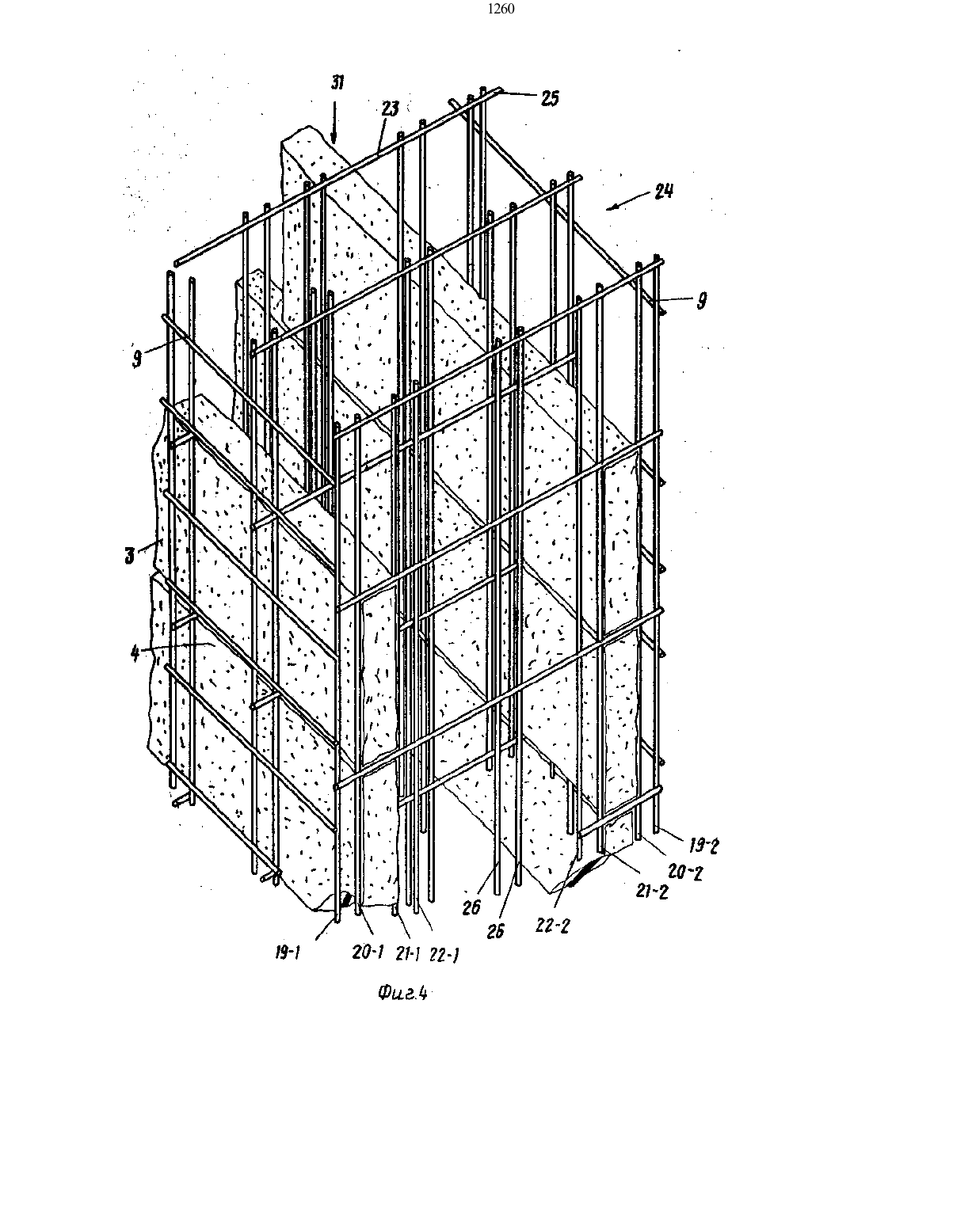

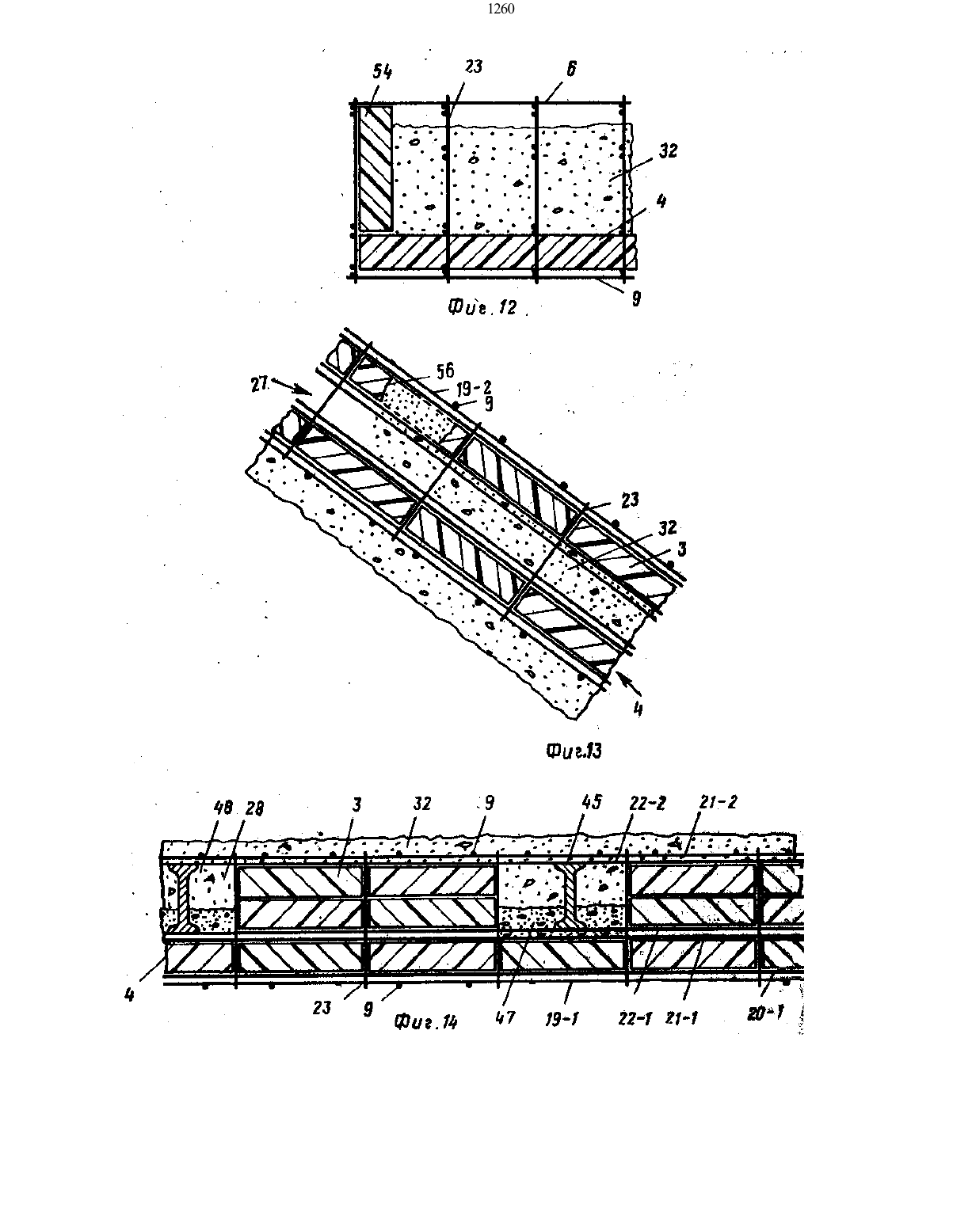

3. из легкого и теплоизоляционного ма териала удерживаемые скаЖдой сто роны арматурной конструкции таким об разом, чтобы образовать по меньшей мере одну цельную панель 4. Один иизобретение относится к готовым модулям, используемм в частности, в строительстве.и вклюнающии в себя несколько плоских элементов, выол неннык из легкого иатериала, и множество сварных арматурны сеток из стали, идущх в продольном направлении и прнваренных к нескольким полеречным старании, поддерживающи плосч кие элементы из лескогоМатЕРНад 8Цель изобретения - повышение унит нереальности использования модуля,упрощение технологии возведении здат нни и повышение его эксплуатационных качеств.На фиг. 1 показан модуль, вид в перспективе на фиг. 2 частъмоду ля, представленного на фиг.1 на фиг. 3 т различные модули, разрезна фиг. За, Ь, с - соответственно нодули, представленные на фиг. 3, вид в перспективе на фиг. 4 МОДУЛЬ,пример исполнения на фиг. 5 мог дуль, представленный на фиг. 3, рант рез на фиг. 6 т разрез АгА.нафиг. 5 на фиг. часть модуля,-представленного на фиг 4 не фиг.8 модуль по фиг. 3. разрез, прмер нст полненин на Фиг. 9 зона соедннетфиг. 3, разрез нафиг 10 т другая зона соединения двух модулей на фиг. 11 а т 11 ь модули различной толщины, разрез на фиг.12 и 13 ч варианты использования модули на фиг. 16 модуль с двутавровой балт кой, разрез на фиг. 15 то же, вид-Г спереди на фиг. 16 т узел, общий вид. Готовый модуль 1 на фиг. 1 3 включает в себя трехмерную арматурную конструкцию 2, образованную сварениыми металлическимарматурнымистерж няни, и изоляционные плоские элеменч ты З из легкого нхнлн теплоизолирующего материала удерживаеие с каждой стороны конструкции 2 гтакии образом,чтобы образовать по меньшей мере одну сплошную панель д. Один и тот же мопуль 1 может быть использован как длятот же модуль может использоваться как для-изготовления вертикальных нетления горизонтальным несущий констт рукцнй. 4 з.п. флы, 16 ил.. несущк вертикальным структур 5, так И для несущих горизонтальных структур 6. .конструкция 2 вклиает всебнне сколько арматурных сет 9 кЙ 7, равныхположены одна напротив другой перпент дикулярно панели д н прочноудерци ваютсн в определенном положении при помощи двойного набора поперечин стержней 9. Ллинастержнеп 9 равна длине Ь самих модулей .дженин, оси 8 ариатурннеок нер тикальны в структурах 5 и горизонтальНы В структурах 6, н, наоборот, попе речиые стержни 4 горизонтальы И параллельны поверхности панели 4, которая вертикально в струнтуре 5 и ториезонтальне в структуре 6.3Каждая арматурная сетка 7 изготавт ливаетсн путем сваркинескольких пар продольным стержней (четырекна фиг 1 ч 19-1,2 о-1 214-1, 22-1 214-2, 22-23. 20 ч 2, 192) приблиенных один-к цруч гому н параллельным осн 8, е рнспорт ними стержнями-23, перпендинупнрнний междусобой иотстоящми.дР 9 г от-друй га на одинаковые расстоннип.два стержня 191 и 192.нредстегт ляют собой наружные стержни арнатурт ной сетки 7 и расстояние между ними определяеттолщнуТ модули Т два стержня 22 и 1 и 222.представлянт сон бой внутренние.стерлни,чадстерави 20-1, 20-2, 21-1, 22 г-2 янлйэотся твойреннии по отношению ндотерйннй 191 22-1 19-2. 22-2.Вся арматурная конструкция 2 нодлей 1 и 2 получается вразультдте сваривания поперечных стернней-9-спродольными стержнями 19 т 1 и 201 таи кии образом, чтоы соотаетствуюце распорныестернни 23 разлчныш армад турник сеток 7.и 25 оказывались в опнойплоскости и были перпендикулирннплоскостям продольных стержней 19-22пе одинаковую толщмнуТ н ширинуния самого модуля, Длина ъ элеменгон 3 обычно равна ширине Ь моду лей 1 д 24 -Продольные стержни 19,22 и 26 вместе состержнями 23 образуютопорные ячейки 27 для одного плоско го.злемента 3 и для двух плоских зленвнтов 3,а двойные опорныеячейки 28 образуют разделительные зоны 29 внут днмодУпя и две концевые зоны 30 насани наружных участках, Межосевое расстояние между ячейками 27, 28 н зонами 29,30 одинаково в каждом модуч лекнезавнсино от толщины и использо воняя ЭТОГО МОДУЛЯ, Нежосеаое расстояние Р 1 между про 5 дельными стервням 19-1 н.2 О 1 и. ночных опорным ячеек 27 равно толщинеТд злементов 3 плюс диаметр стержней,а-недосевое расстояние между стерннями 221 и 222 двойных опорных.также ста-ртами .222 и 26-2 арматурннн сеток-25 равно двойной величине неосеврго расстояния Р 1.н 221 двух концевых вон 30 н стерж дняи 19-1 н 20,2, 212 н 222 261 н.26 т 2 разделительных зон 29 равно ъ/4 гъ.-пу 9 тьнччисло одиночных опорных ячеек 27 а Н-т число двойных ячеек 28. Кеппнй модуль имеет определен нуртолщну, равную сумме межосевых драсстоянй Н-одиночных ячеек, М двой ныл ячеек 28 д н калдый-модуль имеет толщину определенную сумой межсосвы расстояний Н одиночных ячеек, Ндвойныяячеек н(н 1) расстояний медду стержнями разделительных зон 29 н расстоянии между стержнями двух.концевцхзонР 3 О.Нспользуя мевосевое ресстоатнне Р 51 см, получают нормали зованннв Модули толщиной 152 О,25,30 н-35 см, Модули толщиной 20,30 н 35 сн представлены на фиг. 2, 11 Ъи 11 Ь-другие модули могут легко бытьполучены путем соответствующей комби-нации Ни М ячеек н сечения стержней3 модулей тощиной зэ см.В частности, при помощи арматурных сеток 25 (фиг. 118) легко лонуннтЬ модуль толщиной 15 см, отрезан распорные стержни 23, примыающие к разделительной зоне 291 для включения нсклчительно одного ряда одни ночных ячеек 27 и одного ряда двойныхячеек 2 Н (НМ 1) где концевая .вона 30 модуля толщиной 15 см опреде ляется разделительной зоной 291 арт матуройсетки 25.МОДУЛЬ 10(толщиной 20 см) получают путем отрезания распорных стержней 23 прнмыкающих к разделительной зоне 292 с тем, чтобы включить исключительно две одиночные ячейки 27 н одну ячейку 28 (Н 2 М 1). АналогичНЫМ Образом модули толщиной 25 и Л 1 см могут быть получены путем отрезания распорных стержней 23, примыкающих к двум соответствующим разделительным зона 29 ч 3 и 294. Части арматурной сетки, остающиеся после отрезания для получения модулей толщиной 15,20 и 25 см, могут бытьРодок различной толщины. Таким образон, на основе этой простой арматурной сетки можно изготовлять все модули, необнодиъше в сооружении причем в отходы идут лншьнебольшие обрезки стержней 23.Межосевое расстояние Рд между раст порными стержнями 23 арматурных сеток 7 н 25 равно четырем межосевым расстояниям Р 1 минус дна диаметрастержней или равно ширине На элементНа фиг. 11 а н 11 Ь показано, что Элементы 3 могут быть размещены в различных местах арматурной сетки. Кроме того, пространство между элем. ментами 3 может свободно быть исполь зовано как арматура для одного или нескольких слоев бетона различной толщины или как пустое пространство. В предпочтительном варианте разделительная зона 29 между двумя смежным иэолирующими слоями может быть испольн зована как противокоидезссационная зона. .После изготовления арматурной конструкции 2 каждый элемент 3 вставляют в.зависимостн от назначения модулей1 и 24 между распорныши стержнями 23 в ячейки 27 между продольными стержн нями 20 Н 21, или попарно в ячейкитурных сеток 7, или между стержнями 222 и 212 арматурных сеток 25. Установка элементов З между стержням арматуры облегчается благодаря гибкости стальным стержней и легкостиВ вертикальных структурах 5 эленл менты З занимают лншъ пространство,ограниченное двумя парами продольным стержней 201, 211 и 202, 212 Элементы 3 располагаются рядом.друг с другом и.друг над другом в направпении толщины Та, образуя, кроме вер тинальной панели 4, вторую вертинальт ную панель 31, отделенную от панели Ф промежутком, равнм 2 Р 42 Р в модуг ляк 1,н промежутком, равным дВ 3 Р, в модуле 24 (фнг 4).Промежутки могут быть использованы как остающаяся в сооружении опалубка для заливки железобетона 32. Пары стержней 22 т 1, 22 ч 2 и 2 З 1, 232 заливают бетоном, препятствуя в то же время тому, чтобы горизонтальные арт матурные стержни 33 сблизились сарматурнми стержнями 3 и не были пот крыты бетоном.Модули 1 и 24 соединяртси между собой посредством небольших горизонтельных песенок 34, выполненных также из сваренных стальным стержней.Лесенки 34 имеют лродольные стержни 35, отстоящие друг от друга на расстоянии, и распорные стержни 36,шаг которых равен половине шага арматурных сеток 7 и 25.лесенки 34 вставляют с небольшн усилием в промежутки арматурных сеток 7 между стержнями 221 И 222 или попарно в промежутки арматурных сеток 25 между продольным стержнями 22-4, 21-1 и 22-2, 212.-ПТОЫ ТОЧНО выравнять НЕСКОЛЬКО НОдулей 1,24, и представляют собой элементы точной установки вертикальт ных стержней 3 арматуры железобетот на 32.В антисейсмическик структурах или стрУктУрах, подвергающихся больши нагрузкам, лесенки 34 могут ыть выполнены со стержнями 35, размеры кои торых таковы, что они могут выдерживать усилия, направленные перпенди кулярно панели 4, сниая таким образом нагрузку, приходящуюся на стержни 33.Продольные стержни 35 песенок 34,упирающиеся в стержни-221 и 222 ар матурнык сеток 7 и 25, обеспечиваыт установку вертикальным-стержней 37 относительно панелей Е и 31 на таком расстоянии, чтоы стержни 3 полмЬс тью закрывались залмваеммбетонон,в результате чего обеспечиваетсялУЧшее сцепление бетона с арматурой-Распорные стержни 36 такжеобеспечн воют правильную вертикальную уствнбн ку вертикальным стержней 37В структурам Ь горизонтального ти па элементы 3 (фиг. 5 и 6) занимают. без промежутков только пространствод между стержнями 2 о 1 и 211 нижней части арматурннш сеток, представлент ных на фиг. 3, образуя цельную дач нель 4. , . -нространствоиеждУ днуги стержч няни занято частично группой 38 элем ментов 3,уложенныкдругннд другом своей большеистороноН НьДГрупп 38 разделены продольными соединительными промежутками 39, используемая в качестве опалубки для заливки бетона 32. . ..Опулубка для заливки бетона моет быть образована тонкими изолируюциюи элементами 40,олирающммися на расппорные стержни 23 рядом с дродопьшцщ соединительными промежуткаи 39 в опорныхячейках 28.Заливаемый бетон 32 растекается поверх самх верхних элементов 3 и покрывает продольные стержни 19-2-и. поперечные стержни 9 с образованием ребер жесткости д 1,шрина которыи Равна Ч, или кратна Ив, всоедини тельных промежутках 39.В ребрах жесткости 41 бетона уложены горизонтальные арматурные стерт ни 42 повышенного сцепления, которые Удерживаются стержнями 221. Число и сечение стержней 42 определяотся так, чтобы они выдерживали.усилнярао тяжения в нижней части структуры бъ При необходимости другие части стены ней 42 опираются встержнн 191 для упрочнения потолка с тем,-чтобы внне верхними частям сооруженияв потолкнхд, требу-поник наличия поперечной арматуры Б дополнение при дольной арматуре, элементы-3 (фнг.8 У неют длину меньше длин потолка и расположены таим образом, чтоы об9 Разовдть поперечные промежутки аз, Предназначенные для установки арна ТУРННХ стердней 44 н заливки бетоном,.дчт 0 РНЙ Образует поперечные ребраПРОФНЛЕ-вставлют-в.гнеэдо внд правпенни.саиого милого его ранмера 5 дТВНПР 0 Фчпчпооорачншают на90 дч Установки его н пололенне.првдставлениор на Фиг. 1 а. Гибкость 3 Рд 3 ВЙ 41 Н 23-2 позволяет осущет сгнить такой-поворот, Даже в этом 9 дЧ 6 Необходимая опорная поверхч кость получается во счет соприкосноч 33338 ходулей н соответствующей длнч НПРЧФШШЙБ. г . РН 8 ТУРННестерннн в частности дцутавровые профили, позволяют осущестнить.предварнтельную сборку потолна или стены донн установки на место-н.эаливки бетоном. .С атой целью рнрпнчные модули 1 п 2 фигф 153 предназначенные для с 6 орКипОтолка, укладывеют не опорнгюплоскость. Пр 0 ФНдид 5 оставляют в гнезда улопенных рядпн модулей и длину их подбирают тднииобразои, чтобы концы профилей ВнстУпепи из модулей на расстоянне,-рсвное толокне вертнкальч ной стенки с которой долен быть соединвнйотолок. ЙВ сйедндитеденые промежутки между грурпднн 38 наливают бетопд 7 таким обраоичтобыон покрыл стержни 221, основание и часть профили 45.СлопбетоНа 767 подвергают обретч ботве внбдатпрон для обеспечения норопвгпдпроникнрвениабетона в зону,ааключеннущ между основанием профн 7 лп 5 н панельф.4. Предварительная сборнр дрргих потолжон может-быть осуцествпенв 9 с использованием в качед-стае опорного основании ранее собранвого.потопцепрн п 0 Н 0 Щнкакойлибо вивелиррпочной поверхности, опирают ценен-настеР 3 НН 9 Усъдиоокуднн иесто предварительно собранногопотопка осуществляют после затвердевания бетона 7.после установки наместо предвариельвос 0 бранного потолка может бнБ.осуществлена дополнительная запивка слоя бетона 48 поверх первого сппп-бетоне 47. р . 1260В потолках большей толщины нспольг зуют модули 24 (фиг. 4) и два профили 45, вставляене друг над другом в соч ответствуюЩиеопорныс гнезда.Предварительную сборку можнотанч же осуществить при помощи профилей другого типа, например трубчатых профилей круглого или прямоугольного в сечения или юбой другой формы, способных выдерживать любые нагрузки, которым подвергается структураЭти трубчатые профили позволяют проводить внутри них электрические прбвода водопроводные или вентиляционные трубы.Соединение структур 6 н 5 осупеч СТЗЛНЕТСЯ при ПОМПЩН СОВДНННТЕЛЪНЫХ модулей 49 (фиг.З н 9), включающих в себя ограниченное число (три или четыре) арматурных сеток 7 н 25, расположенных в зоне пересечения двух структур таки образом, чтобы сетки 7 н 25 были расположены горизонтально, а стержни 9 вертикально. Модули 49 имеют конструкцию, аналогичную конструкции модулей 1 н 24, но элементы 3 расположены вертикально (четтыре) длина их равна толщине струнтуры 6 и занимают они самую наружную зону модуля с тем, чтобы образовать элемент опалубки для залннаемого бе тона 32.Соединение между модулями 1 и 24 н модулями д 9 осуществляется при помощи стержней 50, имеющих П-образную Фориу Н Удержннающнх модули.В горизонтальной структуре 6, в КОТОРОЙ ИСПОЛЬЗУЮТСЯ ЗРМЗТУрПЫВ СЕТКИ 25 (ФИГ- 11). панель 4 может быть ИСПОЛЬЗОЕЗН. Н КЗЧЕСТБЕ ПОТОДЕВ.В этом случае двойная ячейка 28 остается пустой н может быть использова На для укладки электропроводки, водо пророднын или вентиляционных труб. Кроме того, части панели 4 н опорные стержни могут быть отрезаны для обеспечения возможности установки в пнейкан 28 осветительных приборов.Два или несколько модулей 1 н 24 структуры (фиг. 1) могут легко быть соединены путем вставленил одной или нескольких лесенок.34 в промежутки для лучшего выравнивания модулей.Стержни 191 192 на краях модупей соединяют вместе посредством одч пого или нескольких металлических колец 51, закрученных между парамистержней 9 в зоне их пересечения. 7
