Тележка для покупок (варианты)

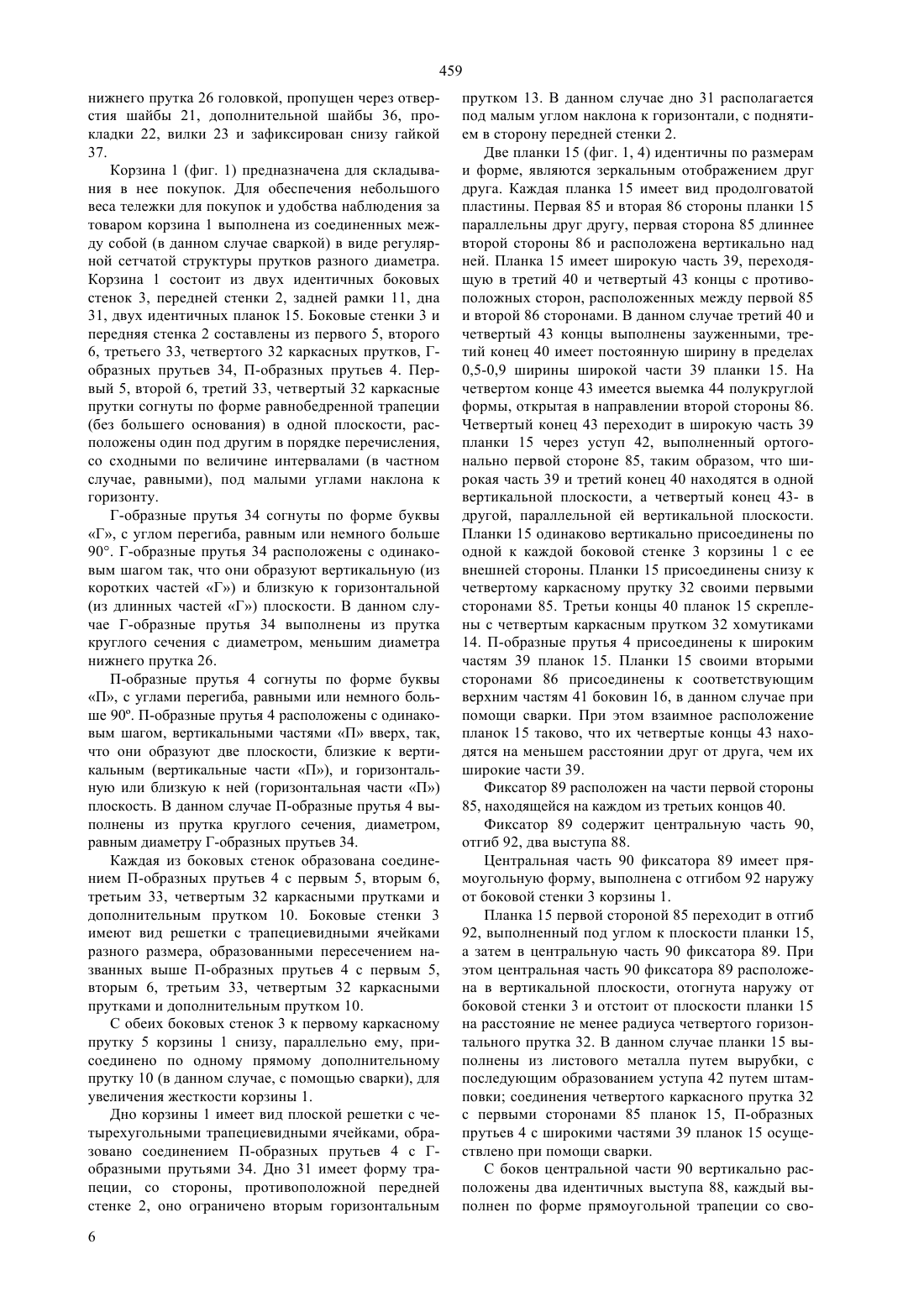

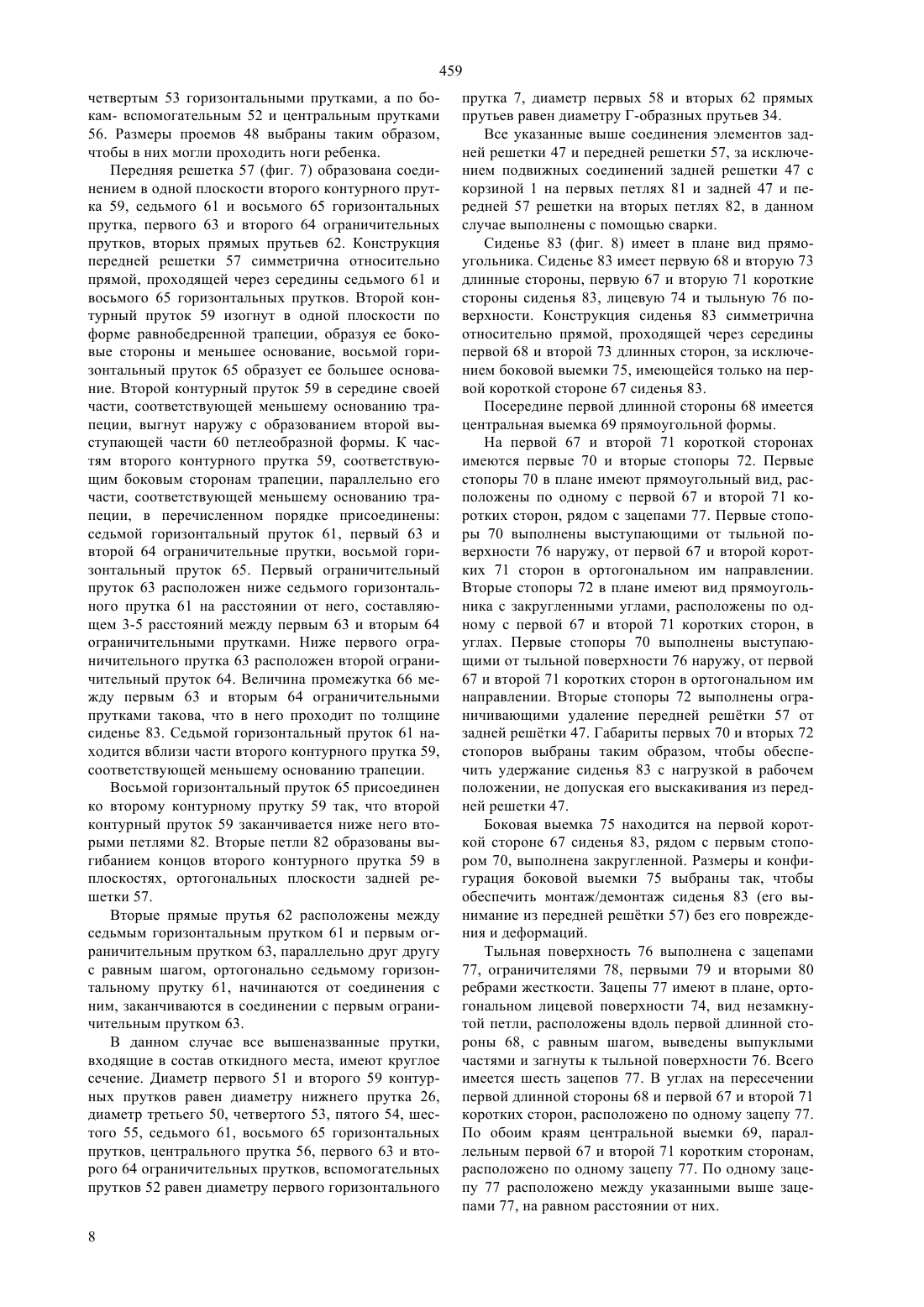

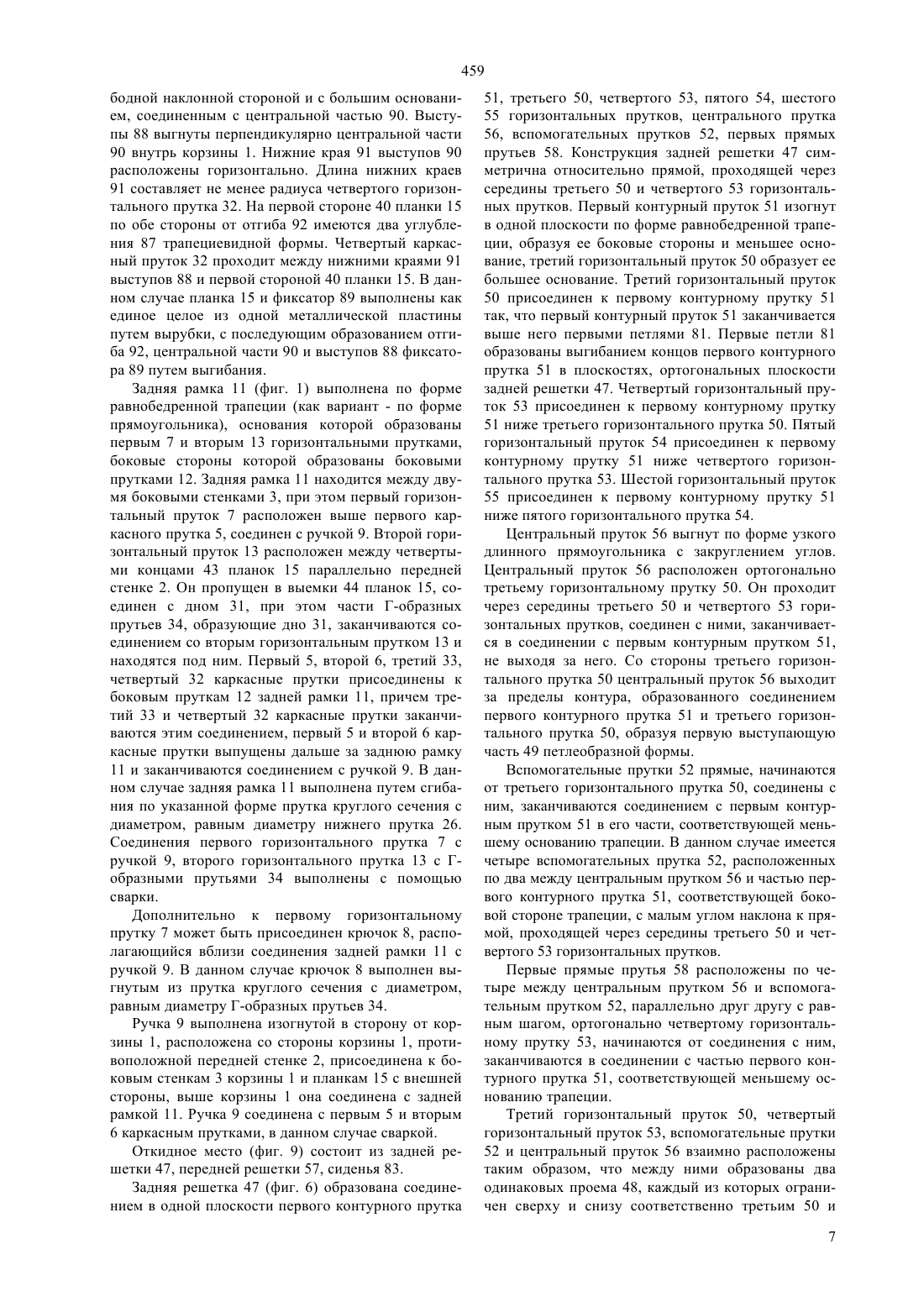

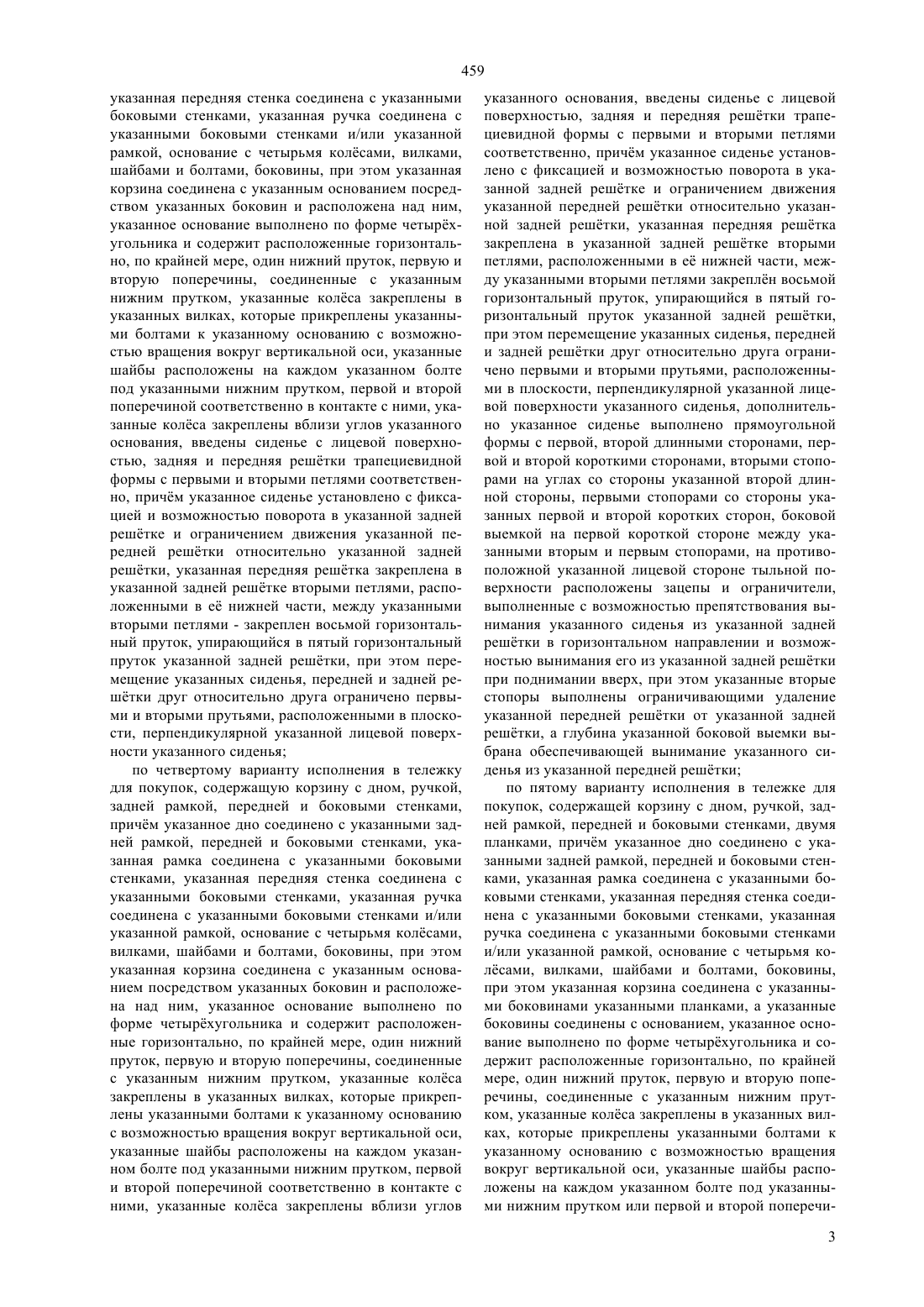

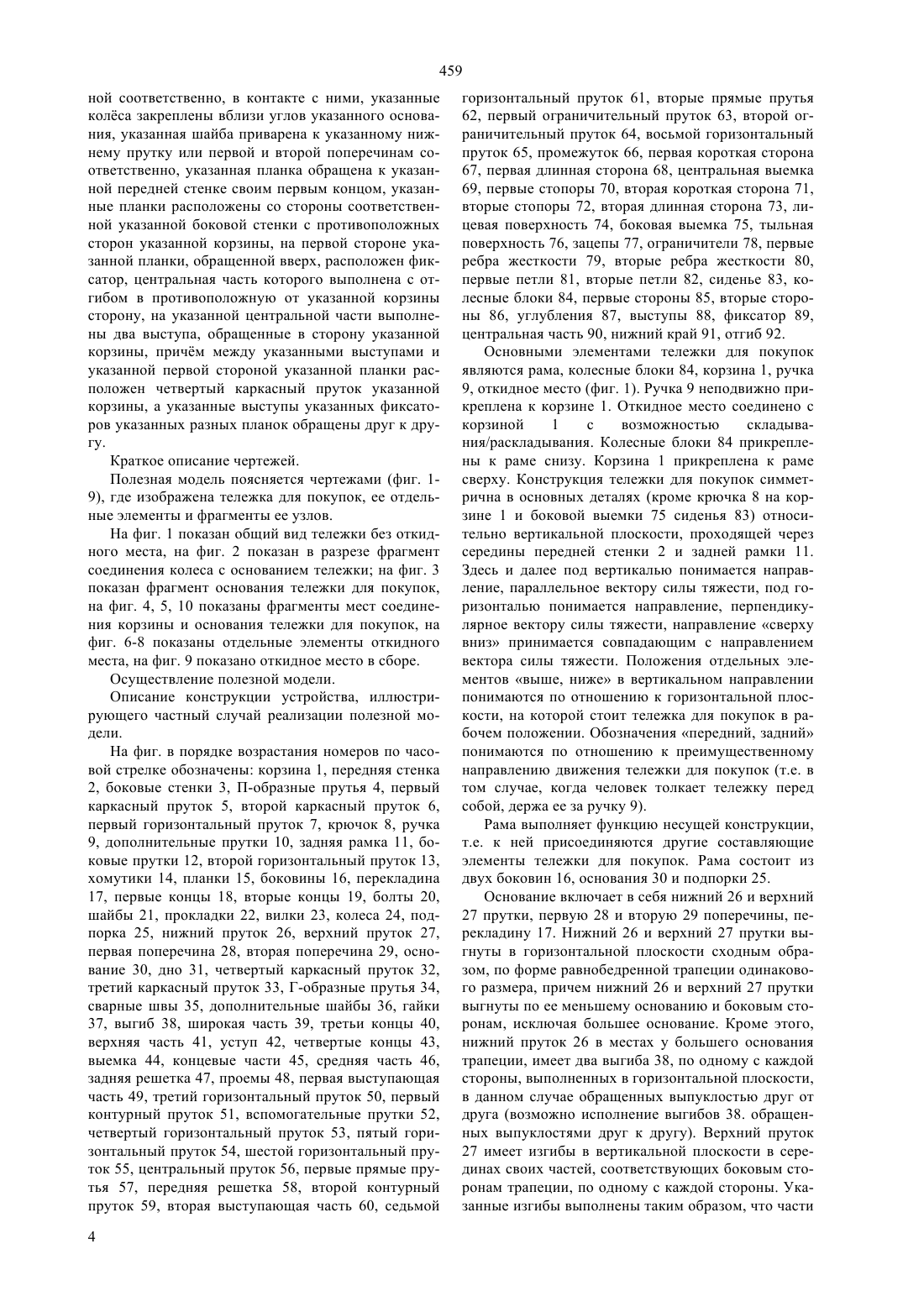

(51) 62 1/00 (2006.01) 62 3/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Патентная заявка РФ 2004124829, кл. В 62 В 1/00, В 62 В 3/14, 2004(54) ТЕЛЕЖКА ДЛЯ ПОКУПОК (ВАРИАНТЫ)(57) Полезная модель относится к торговому оборудованию, в частности, к тележкам для покупок,используемым в торговых залах магазинов. Целью предлагаемой полезной модели является повышение надежности тележки для покупок и удобства ее использования. Работает устройство следующим образом. Тележка для покупок перед началом использования находится в полностью собранном виде, стоит на колесах 24, откидное место сложено. Откидное место в сложенном виде выполняет функцию задней стенки корзины 1. При необходимости покупатель может разложить откидное место взявшись за вторую выступающую часть 60, повернуть переднюю решетку 57 на вторых петлях 82 внутрь корзины 1. При этом сиденье 83, поворачиваясь на четвертом горизонтальном прутке 53, переместится в образовавшийся между задней 47 и передней 57 решетками интервал и установится в горизонтальное положение. Вторые стопоры 72 не позволяют сиденью 83 целиком выйти из передней решетки 57. При нагрузке сиденья 83 восьмой горизонтальный пруток 65 препятствует отсоединению передней решетки 57 от задней решетки 47 и придает дополнительную жесткость передней решетке 57. 459 Область техники. Полезная модель относится к торговому оборудованию, в частности, к тележкам для покупок, используемым в торговых залах магазинов. Уровень техники. Известна тележка для покупок, (заявка 2005141538, дата публ. 2005) содержащая корзину и расположенный над корзиной лоток для ребенка,опирающийся своим ножным концом вблизи ручки для толкания тележки, а своей спинкой- на поперечное соединение, которое соединяет обе боковые стенки корзины. В тележке для покупок предусмотрены два закрепляемых на боковых стенках корзины крепежных элемента и поперечное соединение,снабженное опорным участком, несущим трубу,которая установлена с возможностью вращения вокруг продольной оси опорного участка. Опорный участок содержит два опорных кронштейна, шарнирно соединенных с крепежными элементами с возможностью поворота поперечного соединения вокруг горизонтальной оси. Наиболее близким техническим решением является тележка для покупок, устанавливаемая в ряд(заявка 2004124829, дата публ. 2004) содержащая корзину для размещения покупки, обратная сторона которой образована откидываемой внутрь корзины, предназначенной для размещения ребенка,створкой, содержащей опорную стенку с отверстиями для ног, заднюю стенку, расположенную на опорной стенке с возможностью поворота вокруг горизонтальной оси и снабженную вертикальными стержнями, и пластину для сидения, расположенную на опорной стенке с возможностью перемещения по горизонтальной оси и охватывающую ее сзади при опирании на заднюю стенку с помощью опорных пальцев, причем каждый опорный палец примыкает к вертикальному стержню, а в рабочем положении створки, в котором она предназначена для размещения ребенка, задняя стенка отведена от опорной стенки, а в нерабочем положении створки она примыкает к опорной стенке. Между двумя смежными вертикальными стержнями задней стенки предусмотрено уширение для пропуска одного из опорных пальцев при сборке створки, при этом при повороте задней стенки пластина для сидения выполнена с возможностью скольжения по внутренней стороне задней стенки своей, примыкающей к этой стенке кромкой. Уширение может быть образовано отгибом или выгибом одного из вертикальных стержней. Недостатком известных технических решений является невысокая надежность тележки для покупок и недостаточное удобство ее использования. Техническим результатом предлагаемой полезной модели является повышение надежности тележки для покупок и удобства ее использования. Раскрытие полезной модели. Технический результат достигается за счет того,что по первому варианту исполнения в тележке для покупок, содержащей корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рам 2 кой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками,указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками,шайбами и болтами, боковины, при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним,указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, указанная шайба приварена к указанному нижнему прутку или первой и второй поперечинам соответственно по второму варианту исполнения в тележку для покупок, содержащую корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками,указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками,шайбами и болтами, боковины, при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним,указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, введена подпорка из прутка с Побразным выгибом, жестко прикреплнная под указанной корзиной к указанным боковинам концевыми частями, причм е средняя часть, в зоне указанного П-образного выгиба, упирается в указанное дно указанной корзины вне площади опоры указанной корзины на указанные боковины по третьему варианту исполнения в тележку для покупок, содержащую корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, 459 указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками,шайбами и болтами, боковины, при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним,указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, введены сиденье с лицевой поверхностью, задняя и передняя рештки трапециевидной формы с первыми и вторыми петлями соответственно, причм указанное сиденье установлено с фиксацией и возможностью поворота в указанной задней рештке и ограничением движения указанной передней рештки относительно указанной задней рештки, указанная передняя рештка закреплена в указанной задней рештке вторыми петлями, расположенными в е нижней части, между указанными вторыми петлями - закреплен восьмой горизонтальный пруток, упирающийся в пятый горизонтальный пруток указанной задней рештки, при этом перемещение указанных сиденья, передней и задней рештки друг относительно друга ограничено первыми и вторыми прутьями, расположенными в плоскости, перпендикулярной указанной лицевой поверхности указанного сиденья по четвертому варианту исполнения в тележку для покупок, содержащую корзину с дном, ручкой,задней рамкой, передней и боковыми стенками,причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами,вилками, шайбами и болтами, боковины, при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси,указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, введены сиденье с лицевой поверхностью, задняя и передняя рештки трапециевидной формы с первыми и вторыми петлями соответственно, причм указанное сиденье установлено с фиксацией и возможностью поворота в указанной задней рештке и ограничением движения указанной передней рештки относительно указанной задней рештки, указанная передняя рештка закреплена в указанной задней рештке вторыми петлями, расположенными в е нижней части, между указанными вторыми петлями закреплн восьмой горизонтальный пруток, упирающийся в пятый горизонтальный пруток указанной задней рештки,при этом перемещение указанных сиденья, передней и задней рештки друг относительно друга ограничено первыми и вторыми прутьями, расположенными в плоскости, перпендикулярной указанной лицевой поверхности указанного сиденья, дополнительно указанное сиденье выполнено прямоугольной формы с первой, второй длинными сторонами, первой и второй короткими сторонами, вторыми стопорами на углах со стороны указанной второй длинной стороны, первыми стопорами со стороны указанных первой и второй коротких сторон, боковой выемкой на первой короткой стороне между указанными вторым и первым стопорами, на противоположной указанной лицевой стороне тыльной поверхности расположены зацепы и ограничители,выполненные с возможностью препятствования вынимания указанного сиденья из указанной задней рештки в горизонтальном направлении и возможностью вынимания его из указанной задней рештки при поднимании вверх, при этом указанные вторые стопоры выполнены ограничивающими удаление указанной передней рештки от указанной задней рештки, а глубина указанной боковой выемки выбрана обеспечивающей вынимание указанного сиденья из указанной передней рештки по пятому варианту исполнения в тележке для покупок, содержащей корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, двумя планками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины,при этом указанная корзина соединена с указанными боковинами указанными планками, а указанные боковины соединены с основанием, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком или первой и второй поперечи 3 459 ной соответственно, в контакте с ними, указанные колса закреплены вблизи углов указанного основания, указанная шайба приварена к указанному нижнему прутку или первой и второй поперечинам соответственно, указанная планка обращена к указанной передней стенке своим первым концом, указанные планки расположены со стороны соответственной указанной боковой стенки с противоположных сторон указанной корзины, на первой стороне указанной планки, обращенной вверх, расположен фиксатор, центральная часть которого выполнена с отгибом в противоположную от указанной корзины сторону, на указанной центральной части выполнены два выступа, обращенные в сторону указанной корзины, причм между указанными выступами и указанной первой стороной указанной планки расположен четвертый каркасный пруток указанной корзины, а указанные выступы указанных фиксаторов указанных разных планок обращены друг к другу. Краткое описание чертежей. Полезная модель поясняется чертежами (фиг. 19), где изображена тележка для покупок, ее отдельные элементы и фрагменты ее узлов. На фиг. 1 показан общий вид тележки без откидного места, на фиг. 2 показан в разрезе фрагмент соединения колеса с основанием тележки на фиг. 3 показан фрагмент основания тележки для покупок,на фиг. 4, 5, 10 показаны фрагменты мест соединения корзины и основания тележки для покупок, на фиг. 6-8 показаны отдельные элементы откидного места, на фиг. 9 показано откидное место в сборе. Осуществление полезной модели. Описание конструкции устройства, иллюстрирующего частный случай реализации полезной модели. На фиг. в порядке возрастания номеров по часовой стрелке обозначены корзина 1, передняя стенка 2, боковые стенки 3, П-образные прутья 4, первый каркасный пруток 5, второй каркасный пруток 6,первый горизонтальный пруток 7, крючок 8, ручка 9, дополнительные прутки 10, задняя рамка 11, боковые прутки 12, второй горизонтальный пруток 13,хомутики 14, планки 15, боковины 16, перекладина 17, первые концы 18, вторые концы 19, болты 20,шайбы 21, прокладки 22, вилки 23, колеса 24, подпорка 25, нижний пруток 26, верхний пруток 27,первая поперечина 28, вторая поперечина 29, основание 30, дно 31, четвертый каркасный пруток 32,третий каркасный пруток 33, Г-образные прутья 34,сварные швы 35, дополнительные шайбы 36, гайки 37, выгиб 38, широкая часть 39, третьи концы 40,верхняя часть 41, уступ 42, четвертые концы 43,выемка 44, концевые части 45, средняя часть 46,задняя решетка 47, проемы 48, первая выступающая часть 49, третий горизонтальный пруток 50, первый контурный пруток 51, вспомогательные прутки 52,четвертый горизонтальный пруток 53, пятый горизонтальный пруток 54, шестой горизонтальный пруток 55, центральный пруток 56, первые прямые прутья 57, передняя решетка 58, второй контурный пруток 59, вторая выступающая часть 60, седьмой 4 горизонтальный пруток 61, вторые прямые прутья 62, первый ограничительный пруток 63, второй ограничительный пруток 64, восьмой горизонтальный пруток 65, промежуток 66, первая короткая сторона 67, первая длинная сторона 68, центральная выемка 69, первые стопоры 70, вторая короткая сторона 71,вторые стопоры 72, вторая длинная сторона 73, лицевая поверхность 74, боковая выемка 75, тыльная поверхность 76, зацепы 77, ограничители 78, первые ребра жесткости 79, вторые ребра жесткости 80,первые петли 81, вторые петли 82, сиденье 83, колесные блоки 84, первые стороны 85, вторые стороны 86, углубления 87, выступы 88, фиксатор 89,центральная часть 90, нижний край 91, отгиб 92. Основными элементами тележки для покупок являются рама, колесные блоки 84, корзина 1, ручка 9, откидное место (фиг. 1). Ручка 9 неподвижно прикреплена к корзине 1. Откидное место соединено с корзиной 1 с возможностью складывания/раскладывания. Колесные блоки 84 прикреплены к раме снизу. Корзина 1 прикреплена к раме сверху. Конструкция тележки для покупок симметрична в основных деталях (кроме крючка 8 на корзине 1 и боковой выемки 75 сиденья 83) относительно вертикальной плоскости, проходящей через середины передней стенки 2 и задней рамки 11. Здесь и далее под вертикалью понимается направление, параллельное вектору силы тяжести, под горизонталью понимается направление, перпендикулярное вектору силы тяжести, направление сверху вниз принимается совпадающим с направлением вектора силы тяжести. Положения отдельных элементов выше, ниже в вертикальном направлении понимаются по отношению к горизонтальной плоскости, на которой стоит тележка для покупок в рабочем положении. Обозначения передний, задний понимаются по отношению к преимущественному направлению движения тележки для покупок (т.е. в том случае, когда человек толкает тележку перед собой, держа ее за ручку 9). Рама выполняет функцию несущей конструкции,т.е. к ней присоединяются другие составляющие элементы тележки для покупок. Рама состоит из двух боковин 16, основания 30 и подпорки 25. Основание включает в себя нижний 26 и верхний 27 прутки, первую 28 и вторую 29 поперечины, перекладину 17. Нижний 26 и верхний 27 прутки выгнуты в горизонтальной плоскости сходным образом, по форме равнобедренной трапеции одинакового размера, причем нижний 26 и верхний 27 прутки выгнуты по ее меньшему основанию и боковым сторонам, исключая большее основание. Кроме этого,нижний пруток 26 в местах у большего основания трапеции, имеет два выгиба 38, по одному с каждой стороны, выполненных в горизонтальной плоскости,в данном случае обращенных выпуклостью друг от друга (возможно исполнение выгибов 38. обращенных выпуклостями друг к другу). Верхний пруток 27 имеет изгибы в вертикальной плоскости в серединах своих частей, соответствующих боковым сторонам трапеции, по одному с каждой стороны. Указанные изгибы выполнены таким образом, что части 459 верхнего прутка 27, расположенные между изгибами и большим основанием трапеции, расположены в плоскости, параллельной плоскости, в которой находится остальная часть верхнего прутка 27. Вблизи места изгиба верхний пруток 27 соединен с нижним прутком 26 с расположением между ними металлического шара (для сохранения постоянной величины интервала между верхним 27 и нижним 26 прутками), на фигурах не обозначен. В данном случае соединение произведено сваркой. Верхний пруток 27 располагается над нижним прутком 26 на небольшом расстоянии так, что их горизонтальные проекции совпадают. В данном случае нижний 26 и верхний прутки 27 имеют круглое сечение и одинаковый диаметр. Первая 28 и вторая 29 поперечины предназначены для установки на них колесных блоков 84, кроме этого, они являются соединительными элементами между верхним 27 и нижним 26 прутками и выполняют функцию дополнительных ребер жесткости. Первая 28 и вторая 29 поперечины расположены вблизи меньшей стороны трапеции и параллельно ей, в интервале между верхним 27 и нижним 26 прутками, сверху они соединены с верхним прутком 27, снизу- с нижним прутком 26 (в данном случае сваркой). Между первой 28 и второй 28 поперечинами в горизонтальном направлении имеется интервал. Величина интервала между первой 28 и второй 29 поперечинами определяется размером крепежных элементов, с помощью которых на первой 28 и второй 29 поперечинах устанавливаются колесные блоки 84. В данном случае первая 28 и вторая 29 поперечины выполнены из прутка круглого сечения,того же диаметра, что и верхний 27 и нижний 26 прутки. Перекладина 17 предназначена для придания основанию 30 жесткости и стабильности размеров. В данном случае перекладина 17 выполнена из Побразно согнутого прутка круглого сечения, с тем же диаметром, что верхний 27 и нижний 26 прутки. Перекладина 17 расположена в плоскости, перпендикулярной основанию 30. Часть перекладины 17,соответствующая верхней части П, параллельна первой 28 и второй 29 поперечинам, расположена выше верхнего прутка 27. Части перекладины 17,соответствующие вертикальным частям П, располагаются снаружи от верхнего 27 и нижнего 26 прутков и соединены с ними, в данном случае, сваркой внахлест. Две идентичные боковины 16 (фиг. 1) выполняют функцию соединительного звена между основанием 30 и корзиной 1, а также опоры для корзины 1. Каждая из боковин 16 представляет собой пруток,изогнутый в одной вертикальной плоскости следующим образом первый конец 18 расположен вертикально затем пруток отогнут в сторону передней стенки 2 на угол в пределах 20-60 относительно горизонтальной плоскости, проходящей через место сгиба после этого пруток отогнут назад с образованием верхней части 41, находящейся в близком к горизонтальному положении после чего пруток согнут вниз под тем же углом, что и участок прутка, расположенный перед верхней частью 41 затем пруток загнут вертикально вниз параллельно первому концу 18. Боковины 16 присоединены в вертикальном положении к основанию 30 с внешней стороны, при этом первый 18 и второй 19 концы соединены с нижним 26 и верхним 27 прутками (в частности внахлест, сваркой) так, что выгиб 38 нижнего прутка 26 находится между первым 18 и вторым 19 концами. В данном случае боковины 16 выполнены из прутка круглого сечения, диаметром,одинаковым с диаметром верхнего 27 и нижнего 26 прутков. Подпорка 25 (фиг. 1, 4, 5) предназначена для поддержания корзины 1 в фиксированном положении, а также придания раме вверху жесткости. Подпорка 25 выполнена из прутка, симметрично согнутого в одной плоскости следующим образом концевые части 45 расположены горизонтально, далее пруток изогнут под прямым углом, после этого пруток изогнут под прямым углом так, что образована средняя часть 46 прутка, расположенная параллельно концевым частям 45, что образует П-образный выгиб 38 средней части 46. Подпорка 25 расположена между боковинами 16, с наклоном к вертикальной плоскости под углом в пределах 10-70 и присоединена концевыми частями 45 к каждой из боковин 16 с ее внутренней стороны, вблизи ее верхней части 41. Подпорка 25 своей средней частью 46 упирается в дно 31 корзины 1. В данном случае подпорка 25 выполнена из прутка круглого сечения, диаметром, одинаковым с диаметром верхнего и нижнего 26 прутков, соединена с боковинами 16 внахлест сваркой. Колесные блоки 84 (в данном случае имеются четыре идентичных колесных блока 84) предназначены для перемещения тележки для покупок и обеспечивают ее свободное маневрирование в торговом зале магазина. Каждый колесный блок 84 состоит из колеса 24, оси, вилки 23, прокладки 22, дополнительной шайбы 36, шайбы 21, болта 20, гайки 37. Все эти элементы могут быть выполнены в разных вариантах, поэтому на фигурах они изображены условно. Два колесных блока 84 закреплены симметрично на первой 28 и второй 29 поперечинах(фиг. 1, 2). Вилки 23 прикреплены болтами 21 к основанию 30 с возможностью вращения вокруг вертикальной оси. Шайбы 21 расположены на каждом болте 20 под нижним прутком 26, первой 28 и второй 29 поперечиной соответственно в контакте с ними. При этом шайбы 21 присоединены снизу к первой 28 и второй 29 поперечинам, в данном случае с помощью сварки. В каждом из колесных блоков 84 болт 20 опирается на первую 28 и вторую 29 поперечины, пропущен через отверстия шайбы 21,дополнительной шайбы 36, прокладки 22, вилки 23 и зафиксирован снизу гайкой 37. Два других колесных блока 84 закреплены на нижнем прутке 26 в местах выгибов 38, причем каждая шайба 21 присоединена снизу нижнего прутка 26 к его выгибу 38 соосно с ним, в данном случае с помощью сварки. Радиус выгиба 38 выбирается не менее радиуса отверстия шайбы 21. Болт 20 опирается на выгиб 38 5 459 нижнего прутка 26 головкой, пропущен через отверстия шайбы 21, дополнительной шайбы 36, прокладки 22, вилки 23 и зафиксирован снизу гайкой 37. Корзина 1 (фиг. 1) предназначена для складывания в нее покупок. Для обеспечения небольшого веса тележки для покупок и удобства наблюдения за товаром корзина 1 выполнена из соединенных между собой (в данном случае сваркой) в виде регулярной сетчатой структуры прутков разного диаметра. Корзина 1 состоит из двух идентичных боковых стенок 3, передней стенки 2, задней рамки 11, дна 31, двух идентичных планок 15. Боковые стенки 3 и передняя стенка 2 составлены из первого 5, второго 6, третьего 33, четвертого 32 каркасных прутков, Гобразных прутьев 34, П-образных прутьев 4. Первый 5, второй 6, третий 33, четвертый 32 каркасные прутки согнуты по форме равнобедренной трапеции(без большего основания) в одной плоскости, расположены один под другим в порядке перечисления,со сходными по величине интервалами (в частном случае, равными), под малыми углами наклона к горизонту. Г-образные прутья 34 согнуты по форме буквы Г, с углом перегиба, равным или немного больше 90. Г-образные прутья 34 расположены с одинаковым шагом так, что они образуют вертикальную (из коротких частей Г) и близкую к горизонтальной(из длинных частей Г) плоскости. В данном случае Г-образные прутья 34 выполнены из прутка круглого сечения с диаметром, меньшим диаметра нижнего прутка 26. П-образные прутья 4 согнуты по форме буквы П, с углами перегиба, равными или немного больше 90. П-образные прутья 4 расположены с одинаковым шагом, вертикальными частями П вверх, так,что они образуют две плоскости, близкие к вертикальным (вертикальные части П), и горизонтальную или близкую к ней (горизонтальная части П) плоскость. В данном случае П-образные прутья 4 выполнены из прутка круглого сечения, диаметром,равным диаметру Г-образных прутьев 34. Каждая из боковых стенок образована соединением П-образных прутьев 4 с первым 5, вторым 6,третьим 33, четвертым 32 каркасными прутками и дополнительным прутком 10. Боковые стенки 3 имеют вид решетки с трапециевидными ячейками разного размера, образованными пересечением названных выше П-образных прутьев 4 с первым 5,вторым 6, третьим 33, четвертым 32 каркасными прутками и дополнительным прутком 10. С обеих боковых стенок 3 к первому каркасному прутку 5 корзины 1 снизу, параллельно ему, присоединено по одному прямому дополнительному прутку 10 (в данном случае, с помощью сварки), для увеличения жесткости корзины 1. Дно корзины 1 имеет вид плоской решетки с четырехугольными трапециевидными ячейками, образовано соединением П-образных прутьев 4 с Гобразными прутьями 34. Дно 31 имеет форму трапеции, со стороны, противоположной передней стенке 2, оно ограничено вторым горизонтальным 6 прутком 13. В данном случае дно 31 располагается под малым углом наклона к горизонтали, с поднятием в сторону передней стенки 2. Две планки 15 (фиг. 1, 4) идентичны по размерам и форме, являются зеркальным отображением друг друга. Каждая планка 15 имеет вид продолговатой пластины. Первая 85 и вторая 86 стороны планки 15 параллельны друг другу, первая сторона 85 длиннее второй стороны 86 и расположена вертикально над ней. Планка 15 имеет широкую часть 39, переходящую в третий 40 и четвертый 43 концы с противоположных сторон, расположенных между первой 85 и второй 86 сторонами. В данном случае третий 40 и четвертый 43 концы выполнены зауженными, третий конец 40 имеет постоянную ширину в пределах 0,5-0,9 ширины широкой части 39 планки 15. На четвертом конце 43 имеется выемка 44 полукруглой формы, открытая в направлении второй стороны 86. Четвертый конец 43 переходит в широкую часть 39 планки 15 через уступ 42, выполненный ортогонально первой стороне 85, таким образом, что широкая часть 39 и третий конец 40 находятся в одной вертикальной плоскости, а четвертый конец 43- в другой, параллельной ей вертикальной плоскости. Планки 15 одинаково вертикально присоединены по одной к каждой боковой стенке 3 корзины 1 с ее внешней стороны. Планки 15 присоединены снизу к четвертому каркасному прутку 32 своими первыми сторонами 85. Третьи концы 40 планок 15 скреплены с четвертым каркасным прутком 32 хомутиками 14. П-образные прутья 4 присоединены к широким частям 39 планок 15. Планки 15 своими вторыми сторонами 86 присоединены к соответствующим верхним частям 41 боковин 16, в данном случае при помощи сварки. При этом взаимное расположение планок 15 таково, что их четвертые концы 43 находятся на меньшем расстоянии друг от друга, чем их широкие части 39. Фиксатор 89 расположен на части первой стороны 85, находящейся на каждом из третьих концов 40. Фиксатор 89 содержит центральную часть 90,отгиб 92, два выступа 88. Центральная часть 90 фиксатора 89 имеет прямоугольную форму, выполнена с отгибом 92 наружу от боковой стенки 3 корзины 1. Планка 15 первой стороной 85 переходит в отгиб 92, выполненный под углом к плоскости планки 15,а затем в центральную часть 90 фиксатора 89. При этом центральная часть 90 фиксатора 89 расположена в вертикальной плоскости, отогнута наружу от боковой стенки 3 и отстоит от плоскости планки 15 на расстояние не менее радиуса четвертого горизонтального прутка 32. В данном случае планки 15 выполнены из листового металла путем вырубки, с последующим образованием уступа 42 путем штамповки соединения четвертого каркасного прутка 32 с первыми сторонами 85 планок 15, П-образных прутьев 4 с широкими частями 39 планок 15 осуществлено при помощи сварки. С боков центральной части 90 вертикально расположены два идентичных выступа 88, каждый выполнен по форме прямоугольной трапеции со сво 459 бодной наклонной стороной и с большим основанием, соединенным с центральной частью 90. Выступы 88 выгнуты перпендикулярно центральной части 90 внутрь корзины 1. Нижние края 91 выступов 90 расположены горизонтально. Длина нижних краев 91 составляет не менее радиуса четвертого горизонтального прутка 32. На первой стороне 40 планки 15 по обе стороны от отгиба 92 имеются два углубления 87 трапециевидной формы. Четвертый каркасный пруток 32 проходит между нижними краями 91 выступов 88 и первой стороной 40 планки 15. В данном случае планка 15 и фиксатор 89 выполнены как единое целое из одной металлической пластины путем вырубки, с последующим образованием отгиба 92, центральной части 90 и выступов 88 фиксатора 89 путем выгибания. Задняя рамка 11 (фиг. 1) выполнена по форме равнобедренной трапеции (как вариант - по форме прямоугольника), основания которой образованы первым 7 и вторым 13 горизонтальными прутками,боковые стороны которой образованы боковыми прутками 12. Задняя рамка 11 находится между двумя боковыми стенками 3, при этом первый горизонтальный пруток 7 расположен выше первого каркасного прутка 5, соединен с ручкой 9. Второй горизонтальный пруток 13 расположен между четвертыми концами 43 планок 15 параллельно передней стенке 2. Он пропущен в выемки 44 планок 15, соединен с дном 31, при этом части Г-образных прутьев 34, образующие дно 31, заканчиваются соединением со вторым горизонтальным прутком 13 и находятся под ним. Первый 5, второй 6, третий 33,четвертый 32 каркасные прутки присоединены к боковым пруткам 12 задней рамки 11, причем третий 33 и четвертый 32 каркасные прутки заканчиваются этим соединением, первый 5 и второй 6 каркасные прутки выпущены дальше за заднюю рамку 11 и заканчиваются соединением с ручкой 9. В данном случае задняя рамка 11 выполнена путем сгибания по указанной форме прутка круглого сечения с диаметром, равным диаметру нижнего прутка 26. Соединения первого горизонтального прутка 7 с ручкой 9, второго горизонтального прутка 13 с Гобразными прутьями 34 выполнены с помощью сварки. Дополнительно к первому горизонтальному прутку 7 может быть присоединен крючок 8, располагающийся вблизи соединения задней рамки 11 с ручкой 9. В данном случае крючок 8 выполнен выгнутым из прутка круглого сечения с диаметром,равным диаметру Г-образных прутьев 34. Ручка 9 выполнена изогнутой в сторону от корзины 1, расположена со стороны корзины 1, противоположной передней стенке 2, присоединена к боковым стенкам 3 корзины 1 и планкам 15 с внешней стороны, выше корзины 1 она соединена с задней рамкой 11. Ручка 9 соединена с первым 5 и вторым 6 каркасным прутками, в данном случае сваркой. Откидное место (фиг. 9) состоит из задней решетки 47, передней решетки 57, сиденья 83. Задняя решетка 47 (фиг. 6) образована соединением в одной плоскости первого контурного прутка 51, третьего 50, четвертого 53, пятого 54, шестого 55 горизонтальных прутков, центрального прутка 56, вспомогательных прутков 52, первых прямых прутьев 58. Конструкция задней решетки 47 симметрична относительно прямой, проходящей через середины третьего 50 и четвертого 53 горизонтальных прутков. Первый контурный пруток 51 изогнут в одной плоскости по форме равнобедренной трапеции, образуя ее боковые стороны и меньшее основание, третий горизонтальный пруток 50 образует ее большее основание. Третий горизонтальный пруток 50 присоединен к первому контурному прутку 51 так, что первый контурный пруток 51 заканчивается выше него первыми петлями 81. Первые петли 81 образованы выгибанием концов первого контурного прутка 51 в плоскостях, ортогональных плоскости задней решетки 47. Четвертый горизонтальный пруток 53 присоединен к первому контурному прутку 51 ниже третьего горизонтального прутка 50. Пятый горизонтальный пруток 54 присоединен к первому контурному прутку 51 ниже четвертого горизонтального прутка 53. Шестой горизонтальный пруток 55 присоединен к первому контурному прутку 51 ниже пятого горизонтального прутка 54. Центральный пруток 56 выгнут по форме узкого длинного прямоугольника с закруглением углов. Центральный пруток 56 расположен ортогонально третьему горизонтальному прутку 50. Он проходит через середины третьего 50 и четвертого 53 горизонтальных прутков, соединен с ними, заканчивается в соединении с первым контурным прутком 51,не выходя за него. Со стороны третьего горизонтального прутка 50 центральный пруток 56 выходит за пределы контура, образованного соединением первого контурного прутка 51 и третьего горизонтального прутка 50, образуя первую выступающую часть 49 петлеобразной формы. Вспомогательные прутки 52 прямые, начинаются от третьего горизонтального прутка 50, соединены с ним, заканчиваются соединением с первым контурным прутком 51 в его части, соответствующей меньшему основанию трапеции. В данном случае имеется четыре вспомогательных прутка 52, расположенных по два междуцентральным прутком 56 и частью первого контурного прутка 51, соответствующей боковой стороне трапеции, с малым углом наклона к прямой, проходящей через середины третьего 50 и четвертого 53 горизонтальных прутков. Первые прямые прутья 58 расположены по четыре между центральным прутком 56 и вспомогательным прутком 52, параллельно друг другу с равным шагом, ортогонально четвертому горизонтальному прутку 53, начинаются от соединения с ним,заканчиваются в соединении с частью первого контурного прутка 51, соответствующей меньшему основанию трапеции. Третий горизонтальный пруток 50, четвертый горизонтальный пруток 53, вспомогательные прутки 52 и центральный пруток 56 взаимно расположены таким образом, что между ними образованы два одинаковых проема 48, каждый из которых ограничен сверху и снизу соответственно третьим 50 и 7 459 четвертым 53 горизонтальными прутками, а по бокам- вспомогательным 52 и центральным прутками 56. Размеры проемов 48 выбраны таким образом,чтобы в них могли проходить ноги ребенка. Передняя решетка 57 (фиг. 7) образована соединением в одной плоскости второго контурного прутка 59, седьмого 61 и восьмого 65 горизонтальных прутка, первого 63 и второго 64 ограничительных прутков, вторых прямых прутьев 62. Конструкция передней решетки 57 симметрична относительно прямой, проходящей через середины седьмого 61 и восьмого 65 горизонтальных прутков. Второй контурный пруток 59 изогнут в одной плоскости по форме равнобедренной трапеции, образуя ее боковые стороны и меньшее основание, восьмой горизонтальный пруток 65 образует ее большее основание. Второй контурный пруток 59 в середине своей части, соответствующей меньшему основанию трапеции, выгнут наружу с образованием второй выступающей части 60 петлеобразной формы. К частям второго контурного прутка 59, соответствующим боковым сторонам трапеции, параллельно его части, соответствующей меньшему основанию трапеции, в перечисленном порядке присоединены седьмой горизонтальный пруток 61, первый 63 и второй 64 ограничительные прутки, восьмой горизонтальный пруток 65. Первый ограничительный пруток 63 расположен ниже седьмого горизонтального прутка 61 на расстоянии от него, составляющем 3-5 расстояний между первым 63 и вторым 64 ограничительными прутками. Ниже первого ограничительного прутка 63 расположен второй ограничительный пруток 64. Величина промежутка 66 между первым 63 и вторым 64 ограничительными прутками такова, что в него проходит по толщине сиденье 83. Седьмой горизонтальный пруток 61 находится вблизи части второго контурного прутка 59,соответствующей меньшему основанию трапеции. Восьмой горизонтальный пруток 65 присоединен ко второму контурному прутку 59 так, что второй контурный пруток 59 заканчивается ниже него вторыми петлями 82. Вторые петли 82 образованы выгибанием концов второго контурного прутка 59 в плоскостях, ортогональных плоскости задней решетки 57. Вторые прямые прутья 62 расположены между седьмым горизонтальным прутком 61 и первым ограничительным прутком 63, параллельно друг другу с равным шагом, ортогонально седьмому горизонтальному прутку 61, начинаются от соединения с ним, заканчиваются в соединении с первым ограничительным прутком 63. В данном случае все вышеназванные прутки,входящие в состав откидного места, имеют круглое сечение. Диаметр первого 51 и второго 59 контурных прутков равен диаметру нижнего прутка 26,диаметр третьего 50, четвертого 53, пятого 54, шестого 55, седьмого 61, восьмого 65 горизонтальных прутков, центрального прутка 56, первого 63 и второго 64 ограничительных прутков, вспомогательных прутков 52 равен диаметру первого горизонтального 8 прутка 7, диаметр первых 58 и вторых 62 прямых прутьев равен диаметру Г-образных прутьев 34. Все указанные выше соединения элементов задней решетки 47 и передней решетки 57, за исключением подвижных соединений задней решетки 47 с корзиной 1 на первых петлях 81 и задней 47 и передней 57 решетки на вторых петлях 82, в данном случае выполнены с помощью сварки. Сиденье 83 (фиг. 8) имеет в плане вид прямоугольника. Сиденье 83 имеет первую 68 и вторую 73 длинные стороны, первую 67 и вторую 71 короткие стороны сиденья 83, лицевую 74 и тыльную 76 поверхности. Конструкция сиденья 83 симметрична относительно прямой, проходящей через середины первой 68 и второй 73 длинных сторон, за исключением боковой выемки 75, имеющейся только на первой короткой стороне 67 сиденья 83. Посередине первой длинной стороны 68 имеется центральная выемка 69 прямоугольной формы. На первой 67 и второй 71 короткой сторонах имеются первые 70 и вторые стопоры 72. Первые стопоры 70 в плане имеют прямоугольный вид, расположены по одному с первой 67 и второй 71 коротких сторон, рядом с зацепами 77. Первые стопоры 70 выполнены выступающими от тыльной поверхности 76 наружу, от первой 67 и второй коротких 71 сторон в ортогональном им направлении. Вторые стопоры 72 в плане имеют вид прямоугольника с закругленными углами, расположены по одному с первой 67 и второй 71 коротких сторон, в углах. Первые стопоры 70 выполнены выступающими от тыльной поверхности 76 наружу, от первой 67 и второй 71 коротких сторон в ортогональном им направлении. Вторые стопоры 72 выполнены ограничивающими удаление передней рештки 57 от задней рештки 47. Габариты первых 70 и вторых 72 стопоров выбраны таким образом, чтобы обеспечить удержание сиденья 83 с нагрузкой в рабочем положении, не допуская его выскакивания из передней решетки 47. Боковая выемка 75 находится на первой короткой стороне 67 сиденья 83, рядом с первым стопором 70, выполнена закругленной. Размеры и конфигурация боковой выемки 75 выбраны так, чтобы обеспечить монтаж/демонтаж сиденья 83 (его вынимание из передней рештки 57) без его повреждения и деформаций. Тыльная поверхность 76 выполнена с зацепами 77, ограничителями 78, первыми 79 и вторыми 80 ребрами жесткости. Зацепы 77 имеют в плане, ортогональном лицевой поверхности 74, вид незамкнутой петли, расположены вдоль первой длинной стороны 68, с равным шагом, выведены выпуклыми частями и загнуты к тыльной поверхности 76. Всего имеется шесть зацепов 77. В углах на пересечении первой длинной стороны 68 и первой 67 и второй 71 коротких сторон, расположено по одному зацепу 77. По обоим краям центральной выемки 69, параллельным первой 67 и второй 71 коротким сторонам,расположено по одному зацепу 77. По одному зацепу 77 расположено между указанными выше зацепами 77, на равном расстоянии от них. 459 Ограничители 78 расположены между каждыми двумя зацепами 77, исключая участок между зацепами 77, где имеется центральная выемка 69. Первые ребра жесткости 79 (всего в данном случае их шесть) расположены параллельно первой 67 и второй 71 коротким сторонам. По одному из первых ребер жесткости 79 расположено вдоль первой 67 и второй 71 коротких сторон остальные первые ребра жесткости 79 начинаются от зацепов 77 и заканчиваются у второй длинной стороны 73, соединяясь со вторым ребром жесткости 80. Вторые ребра жесткости 80 (всего в данном случае их четыре) расположены перпендикулярно первым ребрам жесткости 79, по одному из вторых ребер жесткости 80 расположено вдоль первой 68 и второй 73 длинных сторон. Одно второе ребро жесткости 80 расположено на равном удалении от первой 68 и второй 73 длинных сторон, еще одно второе ребро жесткости 80 расположено от второй длинной стороны 73 на расстоянии 0,1-0,25 длины первой короткой стороны 67. Лицевая поверхность 74 выполнена плоской,кроме участков в углах, образованных пересечением первой длинной стороны 68 и первой 67 и второй 71 коротких сторон, где находятся вторые стопоры 72. В данном случае сиденье 83 выполнено из упругой пластмассы методом литья. Передняя решетка 57 подвижно соединена с задней решеткой 47. Соединение осуществлено путем зацепления вторых петель 82 за пятый горизонтальный пруток 54 в двух интервалах, каждый из которых находится между вспомогательным прутком 52 и близлежащим к нему первым прямым прутом 58. При этом восьмой горизонтальный пруток 65 вставлен в открытые части вторых петель 82 и замыкает их. Задняя решетка 47 подвижно соединена с задней рамкой 11 корзины 1. Соединение осуществлено путем зацепления первых петель 81 за первый горизонтальный пруток 7 в двух местах, каждое из которых находится на равном максимальном удалении от середины первого горизонтального прутка 7. Сиденье 83 закреплено с возможностью поворота на задней решетке 47 при помощи зацепов 77. Соединение осуществлено таким образом, что четвертый горизонтальный пруток 53 проходит между зацепами 77 и ограничителями 78 на тыльной поверхности 76 сиденья 83, параллельно его первой длинной стороне 68. При этом центральный пруток 56 пропущен в центральную выемку 69, лицевая поверхность 74 обращена к задней решетке 47. Поворот сиденья 83 ограничен первыми стопорами 70. Сиденье 83 пропущено в промежуток 66 между первым 63 и вторым 64 ограничительными прутками так, что его часть, где находятся вторая длинная сторона 73 и вторые стопоры 72, находится со стороны передней решетки 57, противоположной ее стороне, обращенной к задней решетке 47. Работа устройства, иллюстрирующего частный случай реализации полезной модели Сборка тележки для покупок может производиться из готовых универсальных компонентов,а именно колесных блоков 84, рамы, корзины 1, руч ки 9, откидного места (которое может поставляться в виде отдельных составляющих- задней 47 и передней 57 решетки, сиденья 83). При этом, поскольку шайбы 21 заранее присоединены сваркой к основанию 30 рамы, заранее точно определено местоположение колесных блоков 84, и их монтаж, а также замена, упрощены. Сборка и установка на тележку для покупок откидного места также упрощено, поскольку за счет наличия боковой выемки 75 в процессе установки сиденья 83 второй контурный пруток 59 входит в боковую выемку 75, появляется дополнительный зазор, сиденье 83 без деформаций и дополнительных усилий вставляется с поворотом в промежуток 66 между первым 63 и вторым 64 ограничительным прутками. Это также упрощает замену сиденья 83 в случае его поломки. Тележка для покупок перед началом использования находится в полностью собранном виде, стоит на колесах 24, откидное место сложено. Откидное место в сложенном виде выполняет функцию задней стенки корзины 1. При необходимости покупатель может разложить откидное место взявшись за вторую выступающую часть 60, повернуть переднюю решетку 57 на вторых петлях 82 внутрь корзины 1. При этом сиденье 83, поворачиваясь на четвертом горизонтальном прутке 53, переместится в образовавшийся между задней 47 и передней 57 решетками интервал и установится в горизонтальное положение. Вторые стопоры 72 не позволяют сиденью 83 целиком выйти из передней решетки 57. При нагрузке сиденья 83 восьмой горизонтальный пруток 65 препятствует отсоединению передней решетки 57 от задней решетки 47 и придает дополнительную жесткость передней решетке 57. Покупатель сажает ребенка на сиденье 83 к себе лицом, ножки ребенка пропускаются в проемы 48,при этом центральный пруток 56 предохраняет ребенка от выпадения, возвышающаяся над сиденьем 83 часть передней решетки 57 выполняет функцию спинки, от выпадения в боковые стороны ребенка предохраняют боковые стенки 3 корзины 1. Дополнительно при движении тележки для покупок ребенок может держаться за ручку 9 корзины 1 или за третий горизонтальный пруток 50. Держась за ручку 9, покупатель везет перед собой тележку для покупок, складывает в корзину 1 выбранные товары. Одновременно покупатель имеет возможность следить за ребенком. При этом колесные блоки 84 обеспечивают свободное маневрирование в торговом зале магазина, дают покупателю возможность легко разворачивать тележку для покупок в разных направлениях, огибать препятствия и т.п. Прокладки 22 колесных блоков 84, в данном случае выполненные из резины, предохраняют ноги покупателя и торговое оборудование от контакта с колесами 24. Выполнение корзины 1 из соединенных между собой в виде регулярной сетчатой структуры прутков разного диаметра и конфигурации сварными швами 35, а также выполнение рамы, ручки 9, откидного места из прутков разного диаметра и кон 9 459 фигурации, обеспечивает небольшой вес и высокую прочность тележки для покупок, что удобно для покупателя, а также обеспечивает удобство наблюдения персонала магазина за товаром. Кроме этого,такая конструкция тележки для продуктов экономична в изготовлении (уменьшается расход металла при изготовлении). Подпорка 25, выполненная с упором средней части 46 в дно 31 корзины 1 вне ее площади опоры на боковины 16 поддерживает нагруженную корзину 1 в фиксированном положении и придает раме вверху дополнительную жесткость. Выполнение планок 15 вместе с фиксаторами 89 в пятом варианте исполнения упрощает процесс соединения корзины 1 с планками 15 и повышает надежность этого соединения, т.к. четвертый каркасный пруток 32 надежно зафиксирован между нижними краями 91 выступов 88 и первой стороной 40 планки 15. При нагружении корзины 1 опирается на первые стороны 40, тем самым нагрузка равномерно передается по всей длине планок 15 и на боковины 16. Смещение корзины 1 вверх ограничивается упором четвертого каркасного прутка 32 в нижние края 91 выступов 88. Наклонное расположение дна 31 корзины 1 предотвращает перекатывание товаров по дну 31 корзины 1. Выполнение описанного выше соединения корзины 1 с рамой при помощи планок 15 сварными швами 35 способствует равномерному распределению статических и динамических нагрузок на раму тележки для продуктов, что увеличивает ее срок эксплуатации. Выполнение тележки для покупок с совокупностью всех вышеназванных признаков во всем пяти вариантах исполнения повышает надежность тележки для покупок и удобство ее использования. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Тележка для покупок, содержащая корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины,при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним 10 прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, отличающаяся тем, что указанная шайба приварена к указанному нижнему прутку или первой и второй поперечинам соответственно. 2. Тележка для покупок, содержащая корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины,при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним, указанное основание выполнено по форме четырехугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, отличающаяся тем, что в не введена подпорка из прутка с П-образньм выгибом, жестко прикреплнная под указанной корзиной к указанным боковинам концевыми частями, причм е средняя часть, в зоне указанного П-образного выгиба, упирается в указанное дно указанной корзины вне площади опоры указанной корзины на указанные боковины. 3. Тележка для покупок, содержащая корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины,при этом указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреп 459 лены вблизи углов указанного основания, отличающаяся тем, что в не введены сиденье с лицевой поверхностью, задняя и передняя рештки трапециевидной формы с первыми и вторыми петлями соответственно, причм указанное сиденье установлено с фиксацией и возможностью поворота в указанной задней рештке и ограничением движения указанной передней рештки относительно указанной задней рештки, указанная передняя рештка закреплена в указанной задней рештке вторыми петлями, расположенными в е нижней части, между указанными вторыми петлями закреплн восьмой горизонтальный пруток, упирающийся в пятый горизонтальный пруток указанной задней рештки,при этом перемещение указанных сиденья, передней и задней рештки друг относительно друга ограничено первыми и вторыми прутьями, расположенными в плоскости, перпендикулярной указанной лицевой поверхности указанного сиденья. 4. Тележка для покупок, содержащая корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины,при указанная корзина соединена с указанным основанием посредством указанных боковин и расположена над ним, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси,указанные шайбы расположены на каждом указанном болте под указанными нижним прутком, первой и второй поперечиной соответственно в контакте с ними, указанные колса закреплены вблизи углов указанного основания, отличающаяся тем, что в не введены сиденье с лицевой поверхностью, задняя и передняя рештки трапециевидной формы с первыми и вторыми петлями соответственно, причм указанное сиденье установлено с фиксацией и возможностью поворота в указанной задней рештке и ограничением движения указанной передней рештки относительно указанной задней рештки,указанная передняя рештка закреплена в указанной задней рештке вторыми петлями, расположенными в е нижней части, между указанными вторыми петлями закреплн восьмой горизонтальный пруток,упирающийся в пятый горизонтальный пруток указанной задней рештки, при этом перемещение указанных сиденья, передней и задней рештки друг относительно друга ограничено первыми и вторыми прутьями, расположенными в плоскости, перпендикулярной указанной лицевой поверхности указанного сиденья, дополнительно указанное сиденье вы полнено прямоугольной формы с первой, второй длинными сторонами, первой и второй короткими сторонами, вторыми стопорами на углах со стороны указанной второй длинной стороны, первыми стопорами со стороны указанных первой и второй коротких сторон, боковой выемкой на первой короткой стороне между указанными вторым и первым стопорами, на противоположной указанной лицевой стороне тыльной поверхности расположены зацепы и ограничители, выполненные с возможностью препятствования вынимания указанного сиденья из указанной задней рештки в горизонтальном направлении и возможностью вынимания его из указанной задней рештки при поднимании вверх, при этом указанные вторые стопоры выполнены ограничивающими удаление указанной передней рештки от указанной задней рештки, а глубина указанной боковой выемки выбрана обеспечивающей вынимание указанного сиденья из указанной передней рештки. 5. Тележка для покупок, содержащая корзину с дном, ручкой, задней рамкой, передней и боковыми стенками, двумя планками, причм указанное дно соединено с указанными задней рамкой, передней и боковыми стенками, указанная рамка соединена с указанными боковыми стенками, указанная передняя стенка соединена с указанными боковыми стенками, указанная ручка соединена с указанными боковыми стенками и/или указанной рамкой, основание с четырьмя колсами, вилками, шайбами и болтами, боковины, при этом указанная корзина соединена с указанными боковинами указанными планками, а указанные боковины соединены с основанием, указанное основание выполнено по форме четырхугольника и содержит расположенные горизонтально, по крайней мере, один нижний пруток, первую и вторую поперечины, соединенные с указанным нижним прутком, указанные колса закреплены в указанных вилках, которые прикреплены указанными болтами к указанному основанию с возможностью вращения вокруг вертикальной оси, указанные шайбы расположены на каждом указанном болте под указанными нижним прутком или первой и второй поперечиной соответственно, в контакте с ними, указанные колса закреплены вблизи углов указанного основания, отличающаяся тем, что указанная шайба приварена к указанному нижнему прутку или первой и второй поперечинам соответственно, указанная планка обращена к указанной передней стенке своим первым концом, указанные планки расположены со стороны соответственной указанной боковой стенки с противоположных сторон указанной корзины, на первой стороне указанной планки, обращенной вверх, расположен фиксатор, центральная часть которого выполнена с отгибом в противоположную от указанной корзины сторону, на указанной центральной части выполнены два выступа, обращенные в сторону указанной корзины, причм между указанными выступами и указанной первой стороной указанной планки расположен четвертый каркасный пруток указанной кор 11 459 зины, а указанные выступы указанных фиксаторов указанных разных планок обращены друг к другу.
