Комплект средств для мойки транспортных средств

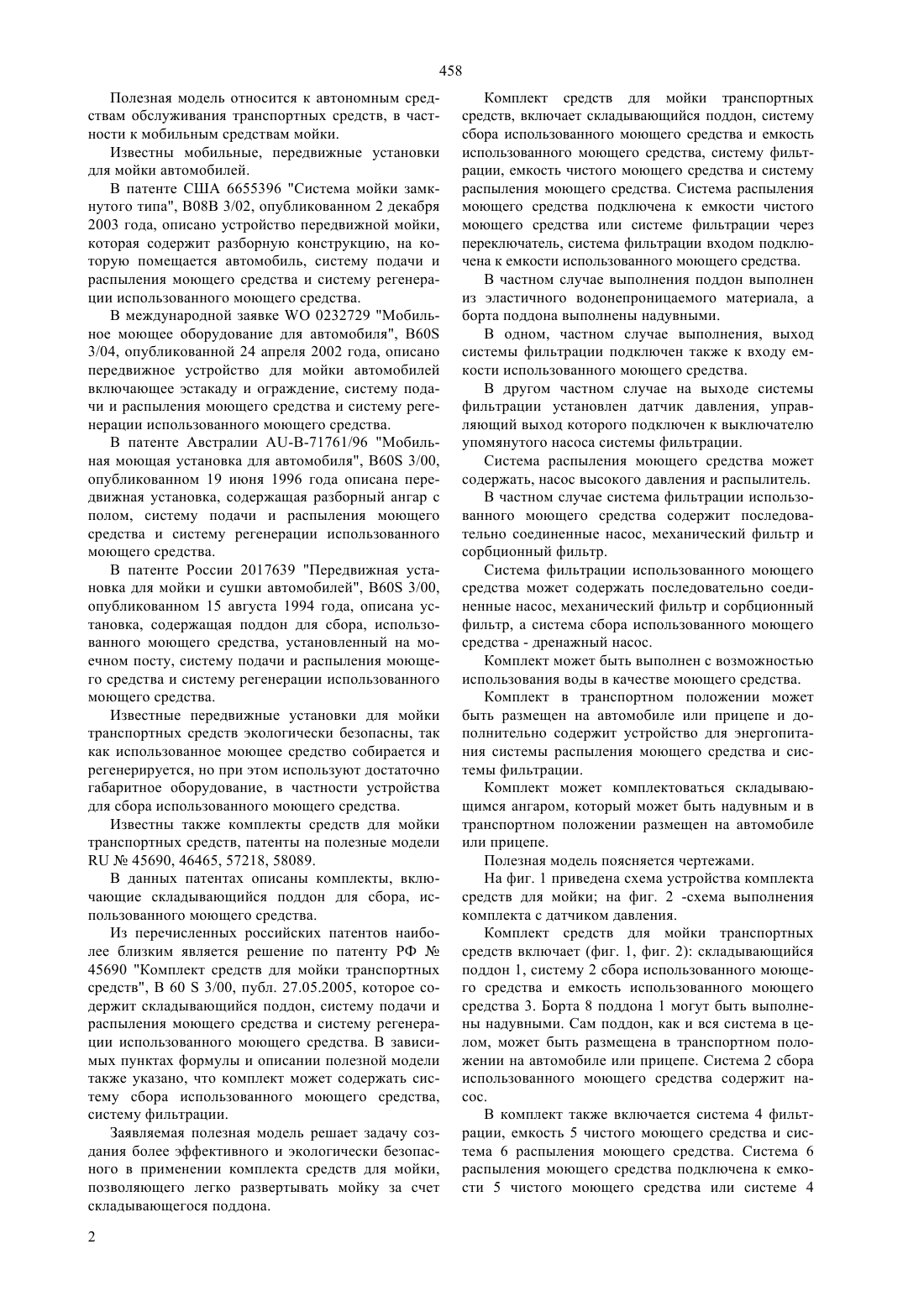

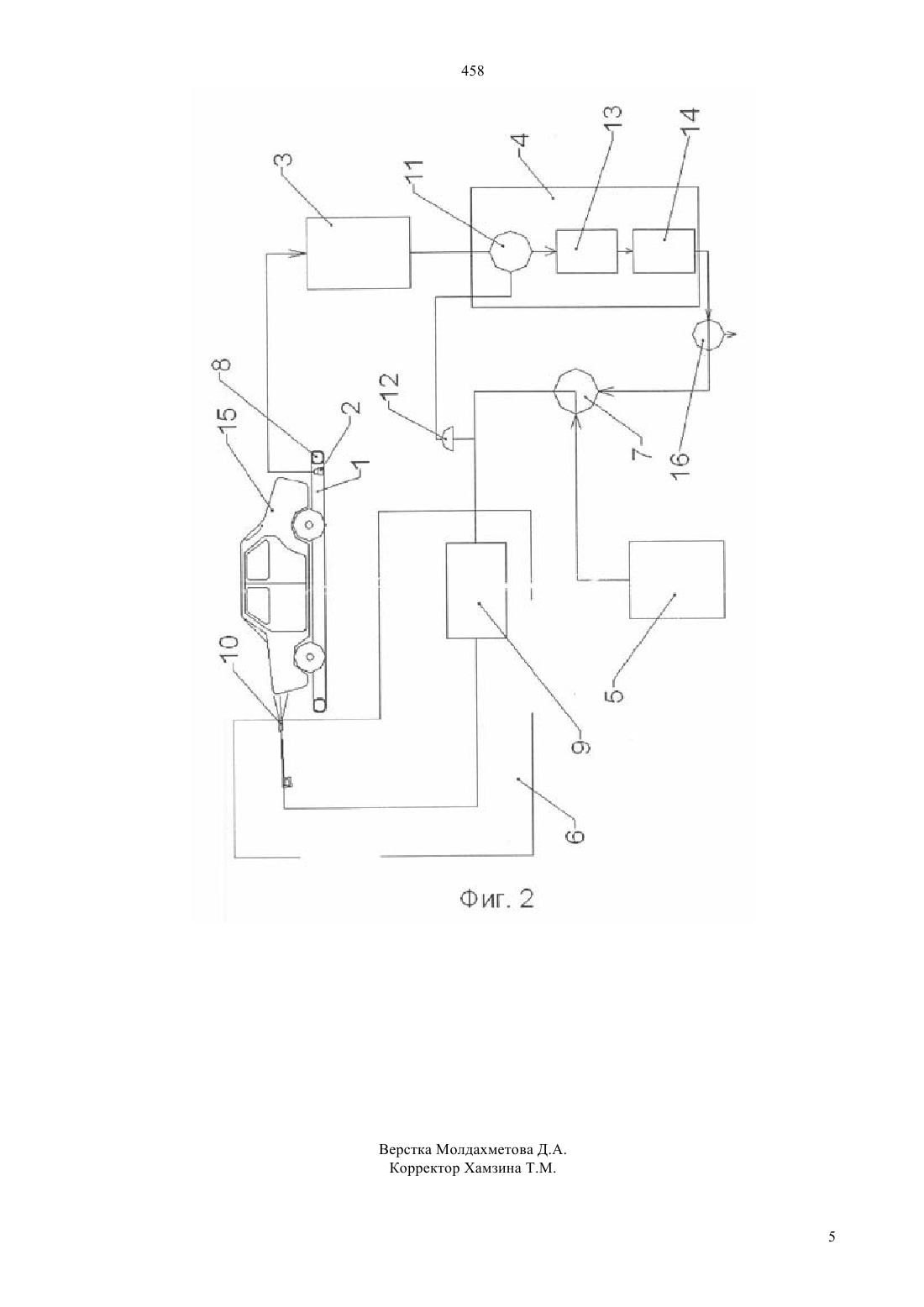

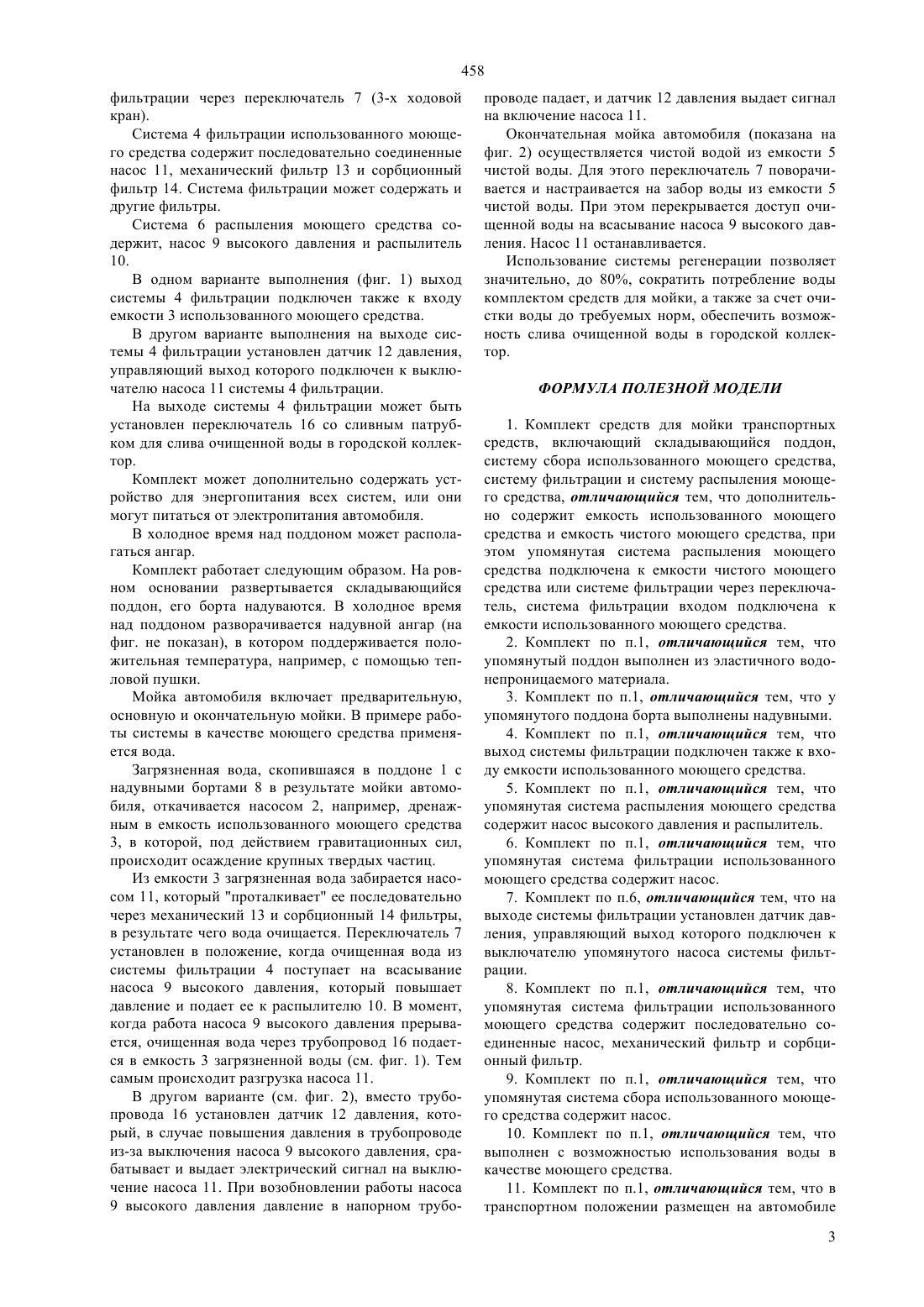

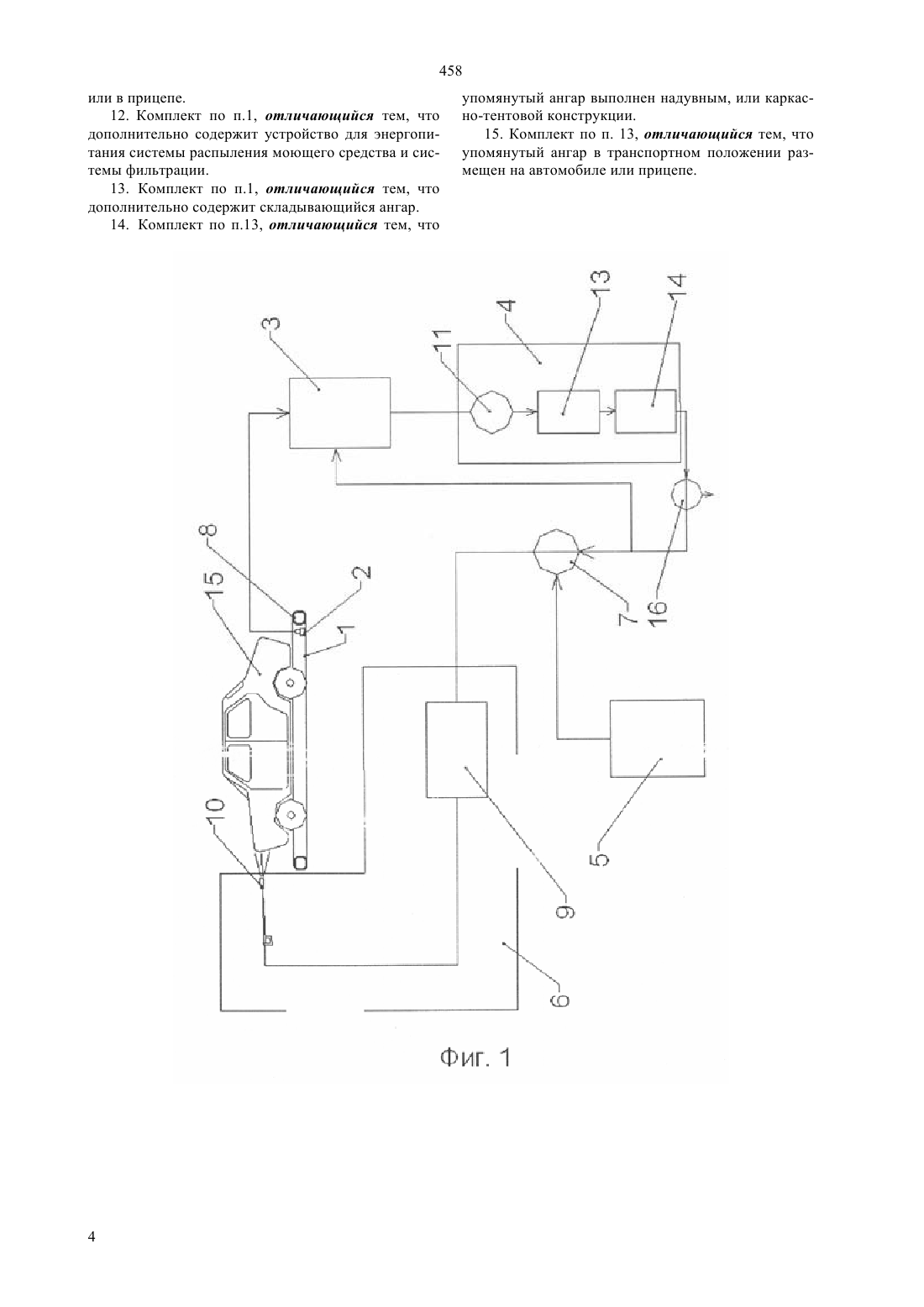

(51) 60 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Комплект средств для мойки транспортных средств, включает складывающийся поддон, систему сбора использованного моющего средства и емкость использованного моющего средства, систему фильтрации, емкость чистого моющего средства и систему распыления моющего средства. Система распыления моющего средства подключена к емкости чистого моющего средства или системе фильтрации через переключатель, система фильтрации входом подключена к емкости использованного моющего средства. Комплект средств для мойки более эффективен,экологически безопасен и позволяет легко развертывать мойку за счет складывающегося поддона.(56) Патент на полезную модель РФ 45690, кл. 603/00, 2005(54) КОМПЛЕКТ СРЕДСТВ ДЛЯ МОЙКИ ТРАНСПОРТНЫХ СРЕДСТВ(57) Полезная модель относится к автономным средствам обслуживания транспортных средств, в частности к мобильным средствам мойки. 458 Полезная модель относится к автономным средствам обслуживания транспортных средств, в частности к мобильным средствам мойки. Известны мобильные, передвижные установки для мойки автомобилей. В патенте США 6655396 Система мойки замкнутого типа, В 08 В 3/02, опубликованном 2 декабря 2003 года, описано устройство передвижной мойки,которая содержит разборную конструкцию, на которую помещается автомобиль, систему подачи и распыления моющего средства и систему регенерации использованного моющего средства. В международной заявке 0232729 Мобильное моющее оборудование для автомобиля, 60 3/04, опубликованной 24 апреля 2002 года, описано передвижное устройство для мойки автомобилей включающее эстакаду и ограждение, систему подачи и распыления моющего средства и систему регенерации использованного моющего средства. В патенте Австралии 71761/96 Мобильная моющая установка для автомобиля, 60 3/00,опубликованном 19 июня 1996 года описана передвижная установка, содержащая разборный ангар с полом, систему подачи и распыления моющего средства и систему регенерации использованного моющего средства. В патенте России 2017639 Передвижная установка для мойки и сушки автомобилей, 60 3/00,опубликованном 15 августа 1994 года, описана установка, содержащая поддон для сбора, использованного моющего средства, установленный на моечном посту, систему подачи и распыления моющего средства и систему регенерации использованного моющего средства. Известные передвижные установки для мойки транспортных средств экологически безопасны, так как использованное моющее средство собирается и регенерируется, но при этом используют достаточно габаритное оборудование, в частности устройства для сбора использованного моющего средства. Известны также комплекты средств для мойки транспортных средств, патенты на полезные модели 45690, 46465, 57218, 58089. В данных патентах описаны комплекты, включающие складывающийся поддон для сбора, использованного моющего средства. Из перечисленных российских патентов наиболее близким является решение по патенту РФ 45690 Комплект средств для мойки транспортных средств, В 603/00, публ. 27.05.2005, которое содержит складывающийся поддон, систему подачи и распыления моющего средства и систему регенерации использованного моющего средства. В зависимых пунктах формулы и описании полезной модели также указано, что комплект может содержать систему сбора использованного моющего средства,систему фильтрации. Заявляемая полезная модель решает задачу создания более эффективного и экологически безопасного в применении комплекта средств для мойки,позволяющего легко развертывать мойку за счет складывающегося поддона. 2 Комплект средств для мойки транспортных средств, включает складывающийся поддон, систему сбора использованного моющего средства и емкость использованного моющего средства, систему фильтрации, емкость чистого моющего средства и систему распыления моющего средства. Система распыления моющего средства подключена к емкости чистого моющего средства или системе фильтрации через переключатель, система фильтрации входом подключена к емкости использованного моющего средства. В частном случае выполнения поддон выполнен из эластичного водонепроницаемого материала, а борта поддона выполнены надувными. В одном, частном случае выполнения, выход системы фильтрации подключен также к входу емкости использованного моющего средства. В другом частном случае на выходе системы фильтрации установлен датчик давления, управляющий выход которого подключен к выключателю упомянутого насоса системы фильтрации. Система распыления моющего средства может содержать, насос высокого давления и распылитель. В частном случае система фильтрации использованного моющего средства содержит последовательно соединенные насос, механический фильтр и сорбционный фильтр. Система фильтрации использованного моющего средства может содержать последовательно соединенные насос, механический фильтр и сорбционный фильтр, а система сбора использованного моющего средства - дренажный насос. Комплект может быть выполнен с возможностью использования воды в качестве моющего средства. Комплект в транспортном положении может быть размещен на автомобиле или прицепе и дополнительно содержит устройство для энергопитания системы распыления моющего средства и системы фильтрации. Комплект может комплектоваться складывающимся ангаром, который может быть надувным и в транспортном положении размещен на автомобиле или прицепе. Полезная модель поясняется чертежами. На фиг. 1 приведена схема устройства комплекта средств для мойки на фиг. 2 -схема выполнения комплекта с датчиком давления. Комплект средств для мойки транспортных средств включает (фиг. 1, фиг. 2) складывающийся поддон 1, систему 2 сбора использованного моющего средства и емкость использованного моющего средства 3. Борта 8 поддона 1 могут быть выполнены надувными. Сам поддон, как и вся система в целом, может быть размещена в транспортном положении на автомобиле или прицепе. Система 2 сбора использованного моющего средства содержит насос. В комплект также включается система 4 фильтрации, емкость 5 чистого моющего средства и система 6 распыления моющего средства. Система 6 распыления моющего средства подключена к емкости 5 чистого моющего средства или системе 4 458 фильтрации через переключатель 7 (3-х ходовой кран). Система 4 фильтрации использованного моющего средства содержит последовательно соединенные насос 11, механический фильтр 13 и сорбционный фильтр 14. Система фильтрации может содержать и другие фильтры. Система 6 распыления моющего средства содержит, насос 9 высокого давления и распылитель 10. В одном варианте выполнения (фиг. 1) выход системы 4 фильтрации подключен также к входу емкости 3 использованного моющего средства. В другом варианте выполнения на выходе системы 4 фильтрации установлен датчик 12 давления,управляющий выход которого подключен к выключателю насоса 11 системы 4 фильтрации. На выходе системы 4 фильтрации может быть установлен переключатель 16 со сливным патрубком для слива очищенной воды в городской коллектор. Комплект может дополнительно содержать устройство для энергопитания всех систем, или они могут питаться от электропитания автомобиля. В холодное время над поддоном может располагаться ангар. Комплект работает следующим образом. На ровном основании развертывается складывающийся поддон, его борта надуваются. В холодное время над поддоном разворачивается надувной ангар (на фиг. не показан), в котором поддерживается положительная температура, например, с помощью тепловой пушки. Мойка автомобиля включает предварительную,основную и окончательную мойки. В примере работы системы в качестве моющего средства применяется вода. Загрязненная вода, скопившаяся в поддоне 1 с надувными бортами 8 в результате мойки автомобиля, откачивается насосом 2, например, дренажным в емкость использованного моющего средства 3, в которой, под действием гравитационных сил,происходит осаждение крупных твердых частиц. Из емкости 3 загрязненная вода забирается насосом 11, который проталкивает ее последовательно через механический 13 и сорбционный 14 фильтры,в результате чего вода очищается. Переключатель 7 установлен в положение, когда очищенная вода из системы фильтрации 4 поступает на всасывание насоса 9 высокого давления, который повышает давление и подает ее к распылителю 10. В момент,когда работа насоса 9 высокого давления прерывается, очищенная вода через трубопровод 16 подается в емкость 3 загрязненной воды (см. фиг. 1). Тем самым происходит разгрузка насоса 11. В другом варианте (см. фиг. 2), вместо трубопровода 16 установлен датчик 12 давления, который, в случае повышения давления в трубопроводе из-за выключения насоса 9 высокого давления, срабатывает и выдает электрический сигнал на выключение насоса 11. При возобновлении работы насоса 9 высокого давления давление в напорном трубо проводе падает, и датчик 12 давления выдает сигнал на включение насоса 11. Окончательная мойка автомобиля (показана на фиг. 2) осуществляется чистой водой из емкости 5 чистой воды. Для этого переключатель 7 поворачивается и настраивается на забор воды из емкости 5 чистой воды. При этом перекрывается доступ очищенной воды на всасывание насоса 9 высокого давления. Насос 11 останавливается. Использование системы регенерации позволяет значительно, до 80, сократить потребление воды комплектом средств для мойки, а также за счет очистки воды до требуемых норм, обеспечить возможность слива очищенной воды в городской коллектор. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Комплект средств для мойки транспортных средств, включающий складывающийся поддон,систему сбора использованного моющего средства,систему фильтрации и систему распыления моющего средства, отличающийся тем, что дополнительно содержит емкость использованного моющего средства и емкость чистого моющего средства, при этом упомянутая система распыления моющего средства подключена к емкости чистого моющего средства или системе фильтрации через переключатель, система фильтрации входом подключена к емкости использованного моющего средства. 2. Комплект по п.1, отличающийся тем, что упомянутый поддон выполнен из эластичного водонепроницаемого материала. 3. Комплект по п.1, отличающийся тем, что у упомянутого поддона борта выполнены надувными. 4. Комплект по п.1, отличающийся тем, что выход системы фильтрации подключен также к входу емкости использованного моющего средства. 5. Комплект по п.1, отличающийся тем, что упомянутая система распыления моющего средства содержит насос высокого давления и распылитель. 6. Комплект по п.1, отличающийся тем, что упомянутая система фильтрации использованного моющего средства содержит насос. 7. Комплект по п.6, отличающийся тем, что на выходе системы фильтрации установлен датчик давления, управляющий выход которого подключен к выключателю упомянутого насоса системы фильтрации. 8. Комплект по п.1, отличающийся тем, что упомянутая система фильтрации использованного моющего средства содержит последовательно соединенные насос, механический фильтр и сорбционный фильтр. 9. Комплект по п.1, отличающийся тем, что упомянутая система сбора использованного моющего средства содержит насос. 10. Комплект по п.1, отличающийся тем, что выполнен с возможностью использования воды в качестве моющего средства. 11. Комплект по п.1, отличающийся тем, что в транспортном положении размещен на автомобиле 3 458 или в прицепе. 12. Комплект по п.1, отличающийся тем, что дополнительно содержит устройство для энергопитания системы распыления моющего средства и системы фильтрации. 13. Комплект по п.1, отличающийся тем, что дополнительно содержит складывающийся ангар. 14. Комплект по п.13, отличающийся тем, что упомянутый ангар выполнен надувным, или каркасно-тентовой конструкции. 15. Комплект по п. 13, отличающийся тем, что упомянутый ангар в транспортном положении размещен на автомобиле или прицепе.
