Мебельная стенка “Парус”.

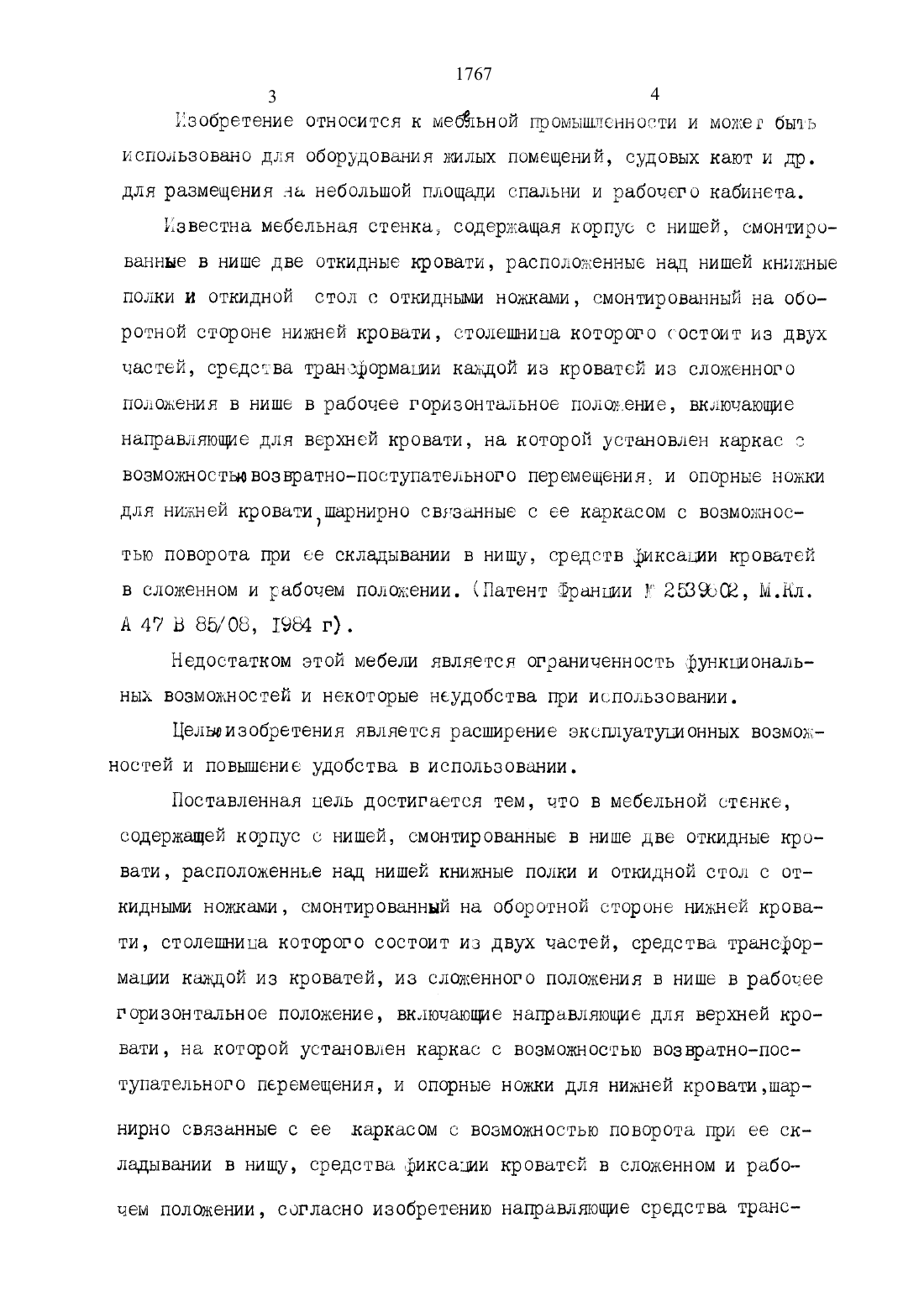

Изобретение относится к мебйьной промышленности и может быть использовано для оборудования жилых помещений, судовых кают и др. для размещения на небольшой площади спальни и рабочего кабинета.Известна мебельная стенка, содержащая корпус с нишей, смонтированные в нише две откидные кровати, расположенные над нишей книжные полки и откидной стол с откидными ножками, смонтированный на оборотной стороне нижней кровати, столешница которого состоит из двух частей, средства трансформации каждой из кроватей из сложенного положения в нише в рабочее горизонтальное положение, включающие направляющие для верхней кровати, на которой установлен каркас с возможностьювозвратно-поступательного перемещения, и опорные ножкиДЛЯ НИЖНЭЙ кровати,шарнирн 0 СВЯЗаННЫ 6 С ее каркасом С ВОЗМОЖНОС тью поворота при ее складывании в нишу, средств фиксации кроватей в сложенном и рабочем положении. (Патент Франции У ЗЕВЬСЕ, М.Нл. А 47 В 85/08, 1984 г).Недостатком этой мебели является ограниченность функциональных возможностей и некоторые неудобства при использовании.Целвоизобретения является расширение експлуатуиионных возмож НОСТЭЙ И ПОВЫШЭНИЭ удобства В ИСПОЛЬЗОВЭНИИ.Поставленная Цель достигается тем, что в мебельной стенке,содержащей корпус с нишей, смонтированные в нише две откидные кровати, расположенные над нишей книжные полки и откидной стол с откидными ножками, смонтированный на оборотной стороне нижней кровати, столешнипа которого состоит из двух частей, средства трансформаци каждой из кроватей, из сложенного положения в нише в рабочее горизонтальное положение, включающе направляющие для верхней кровати, на которой установлен каркас с возможностью возвратно-пос ТУПЗТЭЛЬНОГО перемещения, И ОПОРНЫЭ НОЖКИ ДЛЯ НИЖНЭЙ кровати,шар НИРНО СВЯЗННЫе С ее каркасом С ВОЗМОЖНОСТЬЮ П 0 ВОрОТ при ее СК лацывании в нишу, средства фиксации кроватей в сложенном и рабо ЧЭМ ПОЛОЖЕНИИ, согласно изобретению направляющие средства транс 1767 5 6 формации верхней кровати шарнирно установлены одним концом на кор ПУСЭ С ВОЗМОЖНОСТЬЮ ПОВОРОТЗ ИЗ ВЭРТИКЗЛЬНОГО СЛОЖВННОГО ПОЛОЖЕНИЯкровати В горизонтальное, а каждая часть СТОЛЕШНИЦЫ ШЗРНИРНО СВЯ зана одной стороной с каркасом нижней кровати. Средства фиксации кроватей выполнены в виде кронштейнов, одни из которых опорные, для фиксации верхней кровати в вертикальном положении и нижней кровати в рабочем положении закреплены на задней стенке ниши, а другие для фиксации верхней кровати в рабочем горизонтальном положении,закреплены в верхней части ниши. Опорные ножки для нижней кровати подпружинены и имеют упоры, выполненные в виде поворотных накладок,закрепленных на каркасе нижней кровати. Верхняя кровать снабжена складной лесенкой, фиксируемой в сложенном положении поворотными планками, а в рабочем положении задвижками. Сущность изобретения поясняется чертежами, где на фиг.1 изоб ражен общий вид мебельной стенки, фиг.2 - сечение АА фиг.1фиг.б сечение ББ на фиг.5фиг.8 вид Г на фиг.7, фиг.9 сечение ДД на фиг.1фиг.14 сечение ИИ на фиг.1фиг.19 - вид стенки с выдвинутой верхней кроватью и нижней крова тью,фиг.2 О вид стенки с выдвинутой столешницей кстолешипами) и верхней кроватью,иг.21 вид М на фиг.18,риг.22 - вид Н на фиг.2 О Мебельная стенка состоит из шести элементов двух шкафов 1 для одежды, трех антресолей 2, книжных полок 3, расположенных над нишей 4, в которую вмонтирована двухярусная кровать, состоящая из верхней кровати 5 И нижней кровати 6, и стол 7 с двумя откидными столешицами. Верхняя кровать 5 крепится к задней стенке 8 ниши 4 при помощи двух кронштейнов 9(фиг.24) двух направляющих 10, по которым верхняя кровать 5 перемещается с помощью четырех роликовых узлов 11 Сфиг.3), состоящих из кронштейна 12 Сфиг.б) и двух ролков Т 3 (фиг.56). Для ограничения перемещения верхней кровати 5 служат упоры 14, расположенные на конце направляющей ТО. Н верхней стенке 15 и боковым стенкам же (фиг.8) ниш 4 прикреплены два кронштейна 17 с упорами 18, которые служат для фиксации верхней кровати 5 в выдвинутом состоянии. Верхняя кровать 5 снабжена кронштейном 19 (фИг.3),КкоторомуприкршпюнасКлаДНаялшюНКа 20 (фИп 3)поворотными планками 21, а в раздвинутом состоянии с помощью зад вивек 22. Нижняя часть верхней кровати 5 в убранном положении опи рается на кронштейны 23 Сфиг.2). Вронштейны 19 и поворотные планки 21 прикреплены к каркасу 24 верхней кровати Ь (фиг.3). Лесенка 20 состоит из двух частей, соединенных между собой навесом 25 Сфиг.2 СЭ.при помощи узла 26 (фиг.3). Фиксируется нижняя кровать 6 в убранном положении при помощи задвижек 27 Кфиг.1).В выдвинутом состоянии нижняя кровать б упирается в кронштейны 23 1 риг.2) а передней своей частью опирается на ножки 28 (фиг.1) закрепленные на навесе29 (фигню) и придимаемые к кровати е при помощи пружин 30. Для9 10 приведения нижней кровати 6 в горизонтальное состояние ножки 28 по ворачивают на навесе 29, преодолевая действие пружин 30, на 1800. Опорой для ноьки 28 слукит накладка 31 фиг.1) закрепленная на навесе 32 (фиг.12) и поворачивающаяся на 1800, ножка 28 при этом опускается на 900. Узел 26 (тмг.90 выполнен в виде накладок 33 стен ки 16 и 34 каркаса За нижней кровати 6, соединенных резьбовым элементом Зб. В днище нижней кровати 6 шарнирно на рояльных петлях 37 (фиг.37) вмонтирован стол 7. В собранном положении столешницы стола 7 фиксируются при помощи защелок 38 (риг.22) закрепленных на каркасе 35 (фиг.9) нижней кровати о и упора 39 Сфиг.1 Ь) закрепленного на нижней плоскости столешип стола 7. Н столешнидам стола 7 прикреплены складывающиеся ножки, состоящие из двух час тей 40 и 41 (фиг.17) соединенных между собой навесом 42. Ножка прикреплена к нижней части столешницы стола 7 навесом 43 риг.1 170 и резиновой лентой 44. Постельное белье прижимается к кровати Накидками Ь Сриг.2) закрепленными с помощью петель на упорах 46. Нижняя кровать 6 снабжена двдмя кнопками 47, соединенными гибким шнуром с защелкой 3 ы Сборка и разборка мебельной стенки осуществляется следующим образом. В собранном вице верхняя кровать 5 зафиксирована кронштейнами 9 и Оирается на ось 36 узла 26 фиг.90. При этом ножки 28 кровати удерживаются заподлицо с фасадной пастью стенки прутинами ЗО. Столешницы стола 7 зафиксированы защелками 38 на каркасе 35. Части 40 и 41 ножек стола 7 сложены и закреплены резиновой лентой 44. В разобранном виде мебельная стенка монет иметь следующий вид с выдвинутой столешницей (столешницами), кровати убраныс выдвинутой нижней кроватью (столешницы и верхняя кровать убрань 0 с выдвинутой верхней кроватью (столешницы и нижняя кровать убраньд, с выдвинутыми столешницами (столешницей) и верхней кроватью нижняя
