Форсунка

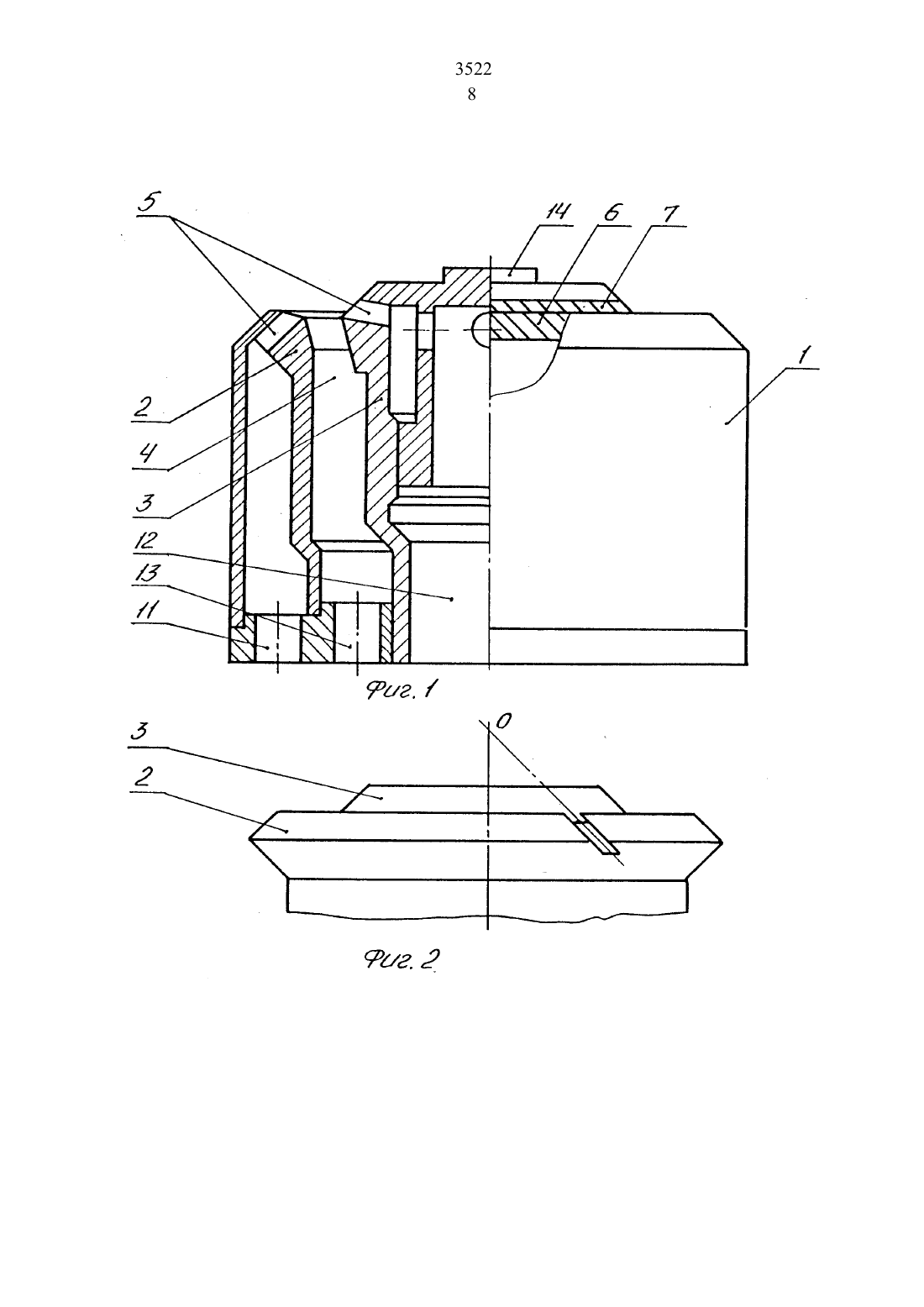

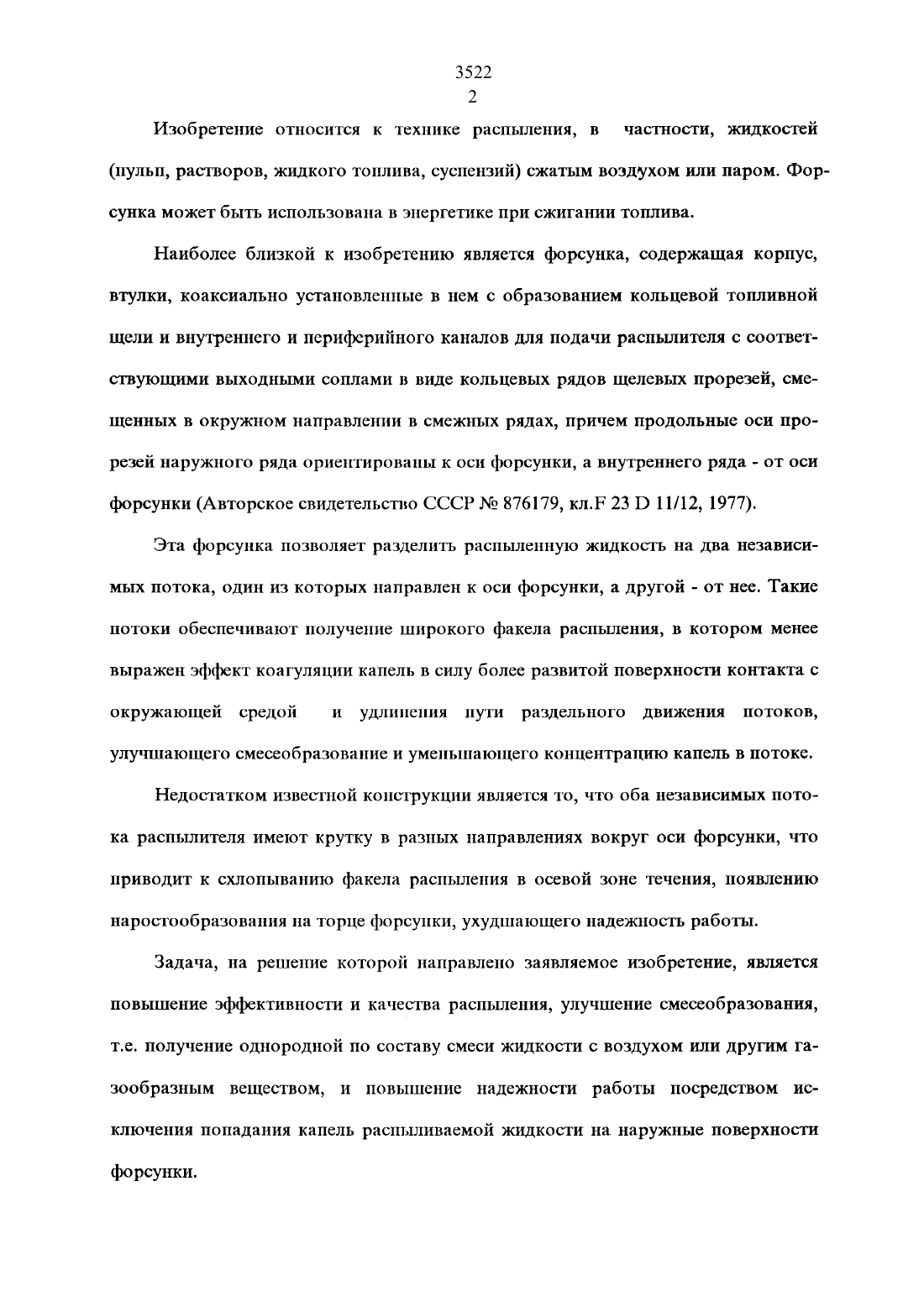

(нульп, растворов, жидкого топлива, суспензий) сжатым воздухом или паром. Форсунка может быть использована в энергетике при сжигании топлива.Наиболее близкой к изобретению является форсунка, содержащая корпус,втулки, коаксиально установленные в нем с образованием кольцевой топливной щели и внутреннего и периферийного каналов для подачи распылителя с соответствующими выходными соплами в виде кольцевых рядов щелевых прорезей, смещенных в окружном направлении в смежных рядах, причем продольные оси прорезей наружного ряда ориентированы к оси форсунки, а внутреннего ряда - от оси форсунки (Авторское свидетельство СССР Мг 876179, кл.Р 23 В 11/12, 1977).Эта форсунка позволяет разделить расньшенную жидкость на два независимьтх потока, один из которых направлен к осн форсунки, а другой - от нее. Такие потоки обеспечивают получение широкого факела распыления, в котором менее выражен эффект коагуляции капель в силу более развитой поверхности контакта с ОКРУЖНЮЩСЙ СрСДОЙ И УДЛИПСПИЯ ПУТИ раздельного ДВИЖЕНИЯ ПОТОКОВ,улучшающего смесеобразование и уменьшающего концентрацию капель в потоке.Недостатком известной конструкции является то, что оба независимых нотока распылителя имеют крутку в разных направлениях вокруг оси форсунки, что приводит к схлопыванию факела распыления в осевой зоне течения, появлению наростообразования на торце форсунки, ухудшающего надежность работы.Задача, на решение которой направлено заявляемое изобретение, является повышение эффективности и качества распыления, улучшение смесеобразования,т.е. получение однородной по составу смеси жидкости с воздухом или другим газообразным веществом, и повышение надежности работы посредством ис КЛЮЧСНИЯ ПОПЗДННИЯ КЗПСЛЬ распыливаемой ЖИДКОСТИ на НЗрУЖНЬХС ПОВСРХНОСТИПоставленная задача достигается тем, что в форсунке, содержащей корпус и втулки, коаксиально установленные в нем с образованием внутреннего и периферийного каналов для подачи распылителя и промежуточного канала для подачи жидкости, подключенных к сонловому аппарату, выполненному в виде кольцевых рядов щелевых прорезей, смещенных в окружном направлении в смежных рядах,причем прорези наружного ряда выполнены с продольными осями, пересекающими ось форсунки за ее выходным срезом, а прорези внутреннего ряда - с продольными осями, пересекающими ось форсунки перед ее выходным срезом внутри корпуса, согласно изобретению продольные оси прорезей наружного и внутреннего рядов наклонены друг к другу под углом, не превышающем 9 О, а боковые стенки большей площади этих прорезей расположены в плоскостях, пересекающих ось форсунки в одной точке, расположенной на уровне ее выходного среза или за ним.Расположение на коаксиальных втулках прорезей так, что продольные оси и на наружном и на внутреннем рядах наклонены друг к другу под углом, не превЬ 1 шающем 9 О, способствует уменьшению потерь энергии встречных струй на вза имодействие, повышению интенсивности крутки потока распылителя, снижению сгатического давления по периметру топливной (жидкостной) Щели, уменьшению вихреобразования в зоне взаимодействия жидкости с распылителем. Выполнение прорезей так, что боковые стенки их с большей площадью расположены в плоскостях, пересекающих ось форсунки в одной точке, расположенной на уровне или выше ее выходного среза, обеспечивает истечение струй обоих потоков с закруткой в одном направлении вокруг оси форсунки.ОбЩая интенсивность крутки потока распьшителя от этого возрастает, что исключает возможность схлопывания факела распыления в осевой зоне течения, так как при усилении центробежногоэффекта возникает интенсивный газовый поток вдоль оси форсунки из свободногопространства, удаленного от форсунки, к ее центру. Этот поток, не содержащий капель жидкости, омывает торец форсунки, сохраняет его чистым и исключает наростообразование.Кроме того, увеличение интенсивности крутки потока и уменьшение угла встречи струй, ослабляющее эффект их столкновения, снижают статическое давление по периметру топливной щели и, тем самым, увеличивают эжекцию. Это, с одной стороны, повышает качество распыления и, с другой стороны, усиливает эффект омывания наружных поверхностей форсунки в окрестности выпускных отверстий потоком газа, подсасываемым в радиальном направлении из окружающего пространсгва и не содержащем капель жидкости. При этом наружные поверхности форсунки также сохраняются чистыми и надежность ее работы возрастает.Предлагаемая форсунка обеспечивает повышение эффективности и качества РНСПЬШСНИЯ, УЛУЧШИСТ СМСССОбРИЗОВЗПИИ ПОВЬПШЦСТ НЯДСЖНОСТЬ РЗбОТЬЪСущность изобретения поясняется графическими материалами. На фиг.1 показан общий вид форсунки, продольный разрез на фиг.2 - распьшительная головка, на наружной втулке которой в увеличенном масштабе выполнена прорезь на фиг.3 - вид на распылительную головку сверху с указанием направления закрутки потоков распылителя относительно оси форсунки на фиг.4 - тот же вид в аксонометрии с прорезью, выполненной в увеличенном масштабе на наружной втулке на фиг.5 - схема факела распыления, вид сбоку.Форсунка содержит корпус 1, в котором коаксиально с зазором между собой установлены наружная 2 и внутренняя 3 втулки, образующие сопловой аппарат с кольцевой щелью 4 для подачи жидкости. На наружной 2 и внутренней 3 втулках соплового аппарата выполнены прорези 5, направленные на встречу друг другусмежных рядах, в наружном 6 из которых продольные оси ориентировны к оси форсунки и внутреннем 7 - от оси форсунки.Боковые стенки большей площади прорезей 5 расположены в плоскостях, пересекающих ось форсунки в одной точке, расположенной на уровне или выше ее выходного среза (фиг.2,4). Такое выполнение и расположение прорезей 6 способствует тому, что каждая пара встречносмещенных прорезей наружной 2 и внутренней 3 втулок лежат в плоскостях близких к параллельным. В свободном пространстве ряды струй, вытекающие из отверстий 6 и 7, образуют закрученные в одну сторону внутренней 8 и наружный 9 потоки распыливаемой жидкости(фиг.3). В осевой зоне течения образуется закрученный в ту же сторону центральный вихревой поток 10. В задней части форсунки выполнены отверстия 11 и 12 для подвода распылителя во внутренний и периферийный каналы, соответственно, и отверстие 13 - для жидкости (например мазута) в промежуточный канал. Центральная часть форсуттки закрьтта крышкой 14.Форсунка работает следующим образом. В отверстия 11 и 12 подают под давлением воздух или пар, который поступает через периферийный и внутренний каналы, соответственно, в прорези 5 наружной 2 и внутренней 3 втулок и вытекает через ряды выпускных отверстий 6 и 7, топливо подают через отверстие 13 через промежуточный канал. Струи пара, вытекающие из выпускных отверстий 6 и 7,направлены навстречу друг другу со смещением в шахматном порядке и лежат в близких к параллельным плоскостях, что обеспечивает взаимное проникновение струй, вытекающих из выпускных отверстий 6 внешнего ряда между струями,вытекающими из выпускных отверстий 7 внутреннего ряда. Распространяющиеся,таким образом, ряды струй разделяют распыливаемое топливо (жидкостъ) на два независимых потока, один из которых 8 направлен к оси форсунки, а другой 9 - отнее (смфиг.5). Эти потоки позволяют получить широкий факел распыления, в ко
