E21C 3/16 — E21C 3/16

Номер предварительного патента: 19469

Опубликовано: 15.05.2008

Авторы: Едыгенов Ерик Казтаевич, Неборокова Надежда Николаевна, Кораблев Геннадий Александрович

МПК: H02K 33/12, E21C 3/16

Метки: перфоратора, ударный, электромагнитного, узел

Формула / Реферат:

Изобретение относится к горным машинам и может быть использовано в электромагнитных перфораторах, предназначенных для бурения шпуров и скважин малого диаметра в породах любой крепости.Задачей изобретения является создание ударного узла электромагнитного перфоратора, у которого в процессе работы в зоне между бойком и хвос-товиком, а также между бойком и амортизатором резко снижается аэродинамическое сопротивление, кроме этого, за счет размещения...

Номер патента: 3140

Опубликовано: 15.03.1996

Авторы: Калашников Александр Андреевич, Вороненко Владимир Константинович, Лихатков Александр Иванович, Ляшков Владимир Иванович, Козлов Александр Алексеевич, Болгожин Шабдан Абдул-Гапарович

МПК: E21C 3/16

Метки: электроперфоратор

Формула / Реферат:

Использование: для бурения шпуров при производстве горных и строительных работ. Сущность изобретения: электроперфоратор включает ударный узел с обмотками прямого и обратного ходов с ферромагнитным бойком, систему охлаждения, реверсивный узел вращения бурового инструмента, редуктор, блок управления узлом вращения. Для уменьшения энергоемкости процесса буренияэлектроперфоратор имеет шпиндель, на наружной поверхности которого выполненыкруговые...

Номер патента: 1939

Опубликовано: 15.03.1995

Авторы: Ляшков Владимир Иванович, Иванов Виктор Иванович, Кораблев Геннадий Александрович, Лихатков Александр Иванович

МПК: E21C 3/16

Метки: узел, электромагнитного, ударный, перфоратора

Формула / Реферат:

Изобретение относится к горной промышленности и предназначено для бурения шпуров и скважин малого диаметра в породах любой крепости. Цель изобретения - повышение производительности путем увеличения тока в обмотках. В магнитопроводе расположены обмотки прямого и обратного хода, состоящие из секций, размещенных на катушках, Последние охватывают цилиндрическую направляющую с осевыми ребрами жесткости. Между ними в виде осевых пазов выполнены...

Номер патента: 1938

Опубликовано: 15.03.1995

Автор: Кораблев Геннадий Александрович

МПК: E21C 3/16, H02K 33/12

Метки: ударный, электромагнитного, узел, перфоратора

Формула / Реферат:

Изобретение относится к горной промышленности. Цель - повышение КПД за счет устранения задержки бойка в крайних положениях. Устройство содержит катушки прямого 1 и обратного 2 кодов, направляющую 3, ферромагнитный боек 4 с кольцевыми проточками 5 и 6, магнитопровод, состоящий из ярма 8, среднего 9, заднего 10 и переднего 11 полюсов, амортизатор 12 и инструмент 7. Ширина проточек 5 и 6 больше ширины среднего полюса на удвоенную глубину. При...

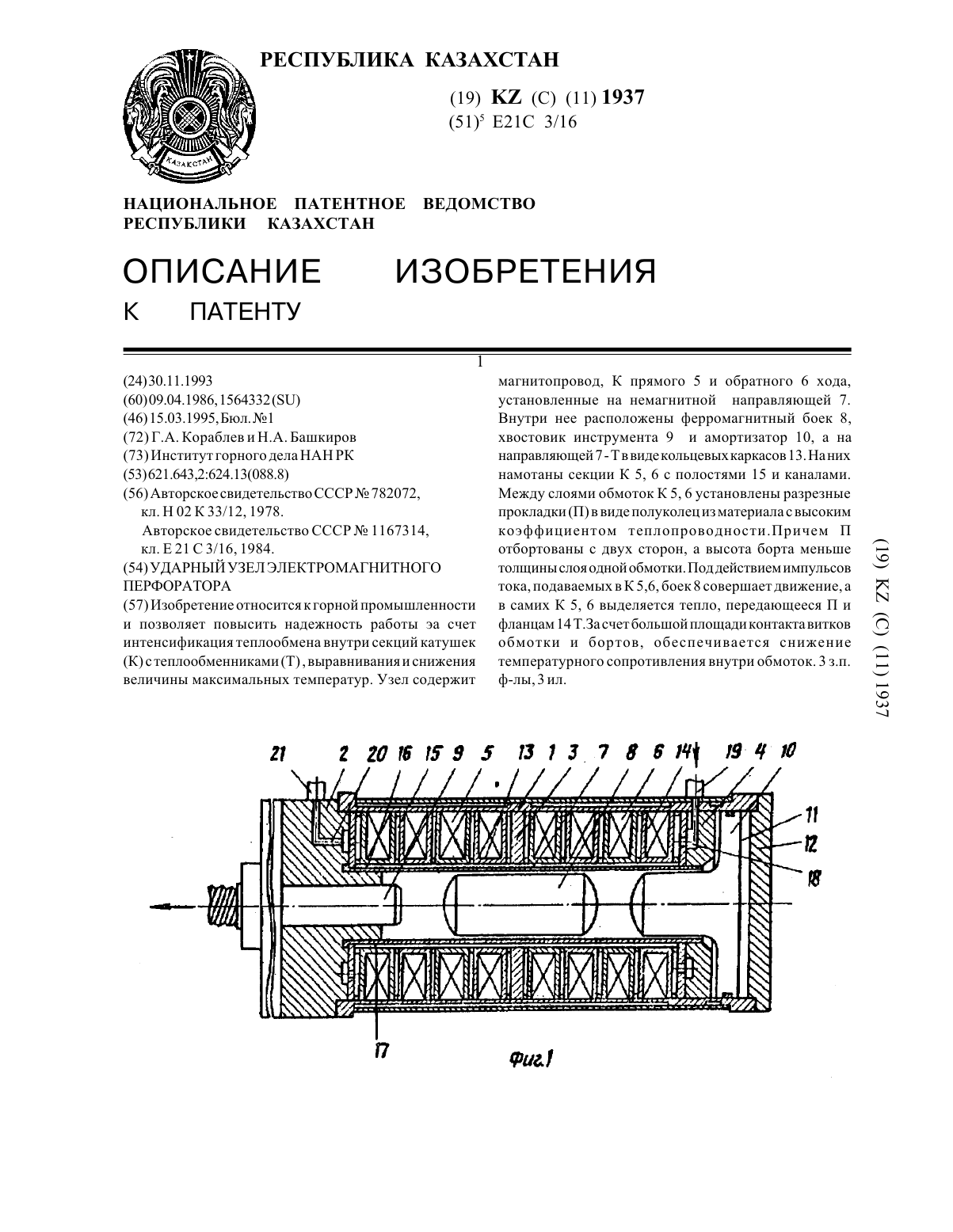

Номер патента: 1937

Опубликовано: 15.03.1995

Авторы: Кораблев Геннадий Александрович, Башкиров Николай Александрович

МПК: E21C 3/16

Метки: перфоратора, ударный, узел, электромагнитного

Формула / Реферат:

Изобретение относится к горной промышленности и позволяет повысить надежность работы эа счет интенсификация теплообмена внутри секций катушек (К) с теплообменниками (Т), выравнивания и снижения величины максимальных температур. Узел содержит магнитопровод, К прямого 5 и обратного 6 хода, установленные на немагнитной направляющей 7. Внутри нее расположены ферромагнитный боек 8, хвостовик инструмента 9 и амортизатор 10, а на направляющей 7 -Т в...

Номер предварительного патента: 1699

Опубликовано: 15.03.1995

Автор: Дусалиев Каиргали Мукашевич

МПК: B25D 13/00, E21C 3/00, E21C 3/06...

Метки: устройство, ударного, действия

Формула / Реферат:

Изобретение относится к области строительства, машиностроения и горного дела и может использоваться в качестве ударных машин и инструментов для бурения, клепки, штамповки, обрубки и т.п. Для предотвращения передачи встречных ударов от поршня толкателю, уменьшения инерционной нагрузки на профилированный диск и вал привода, устранение передачи на вал возможных вибраций от толкателя,устройство ударного действия, включающее привод и ударный...
