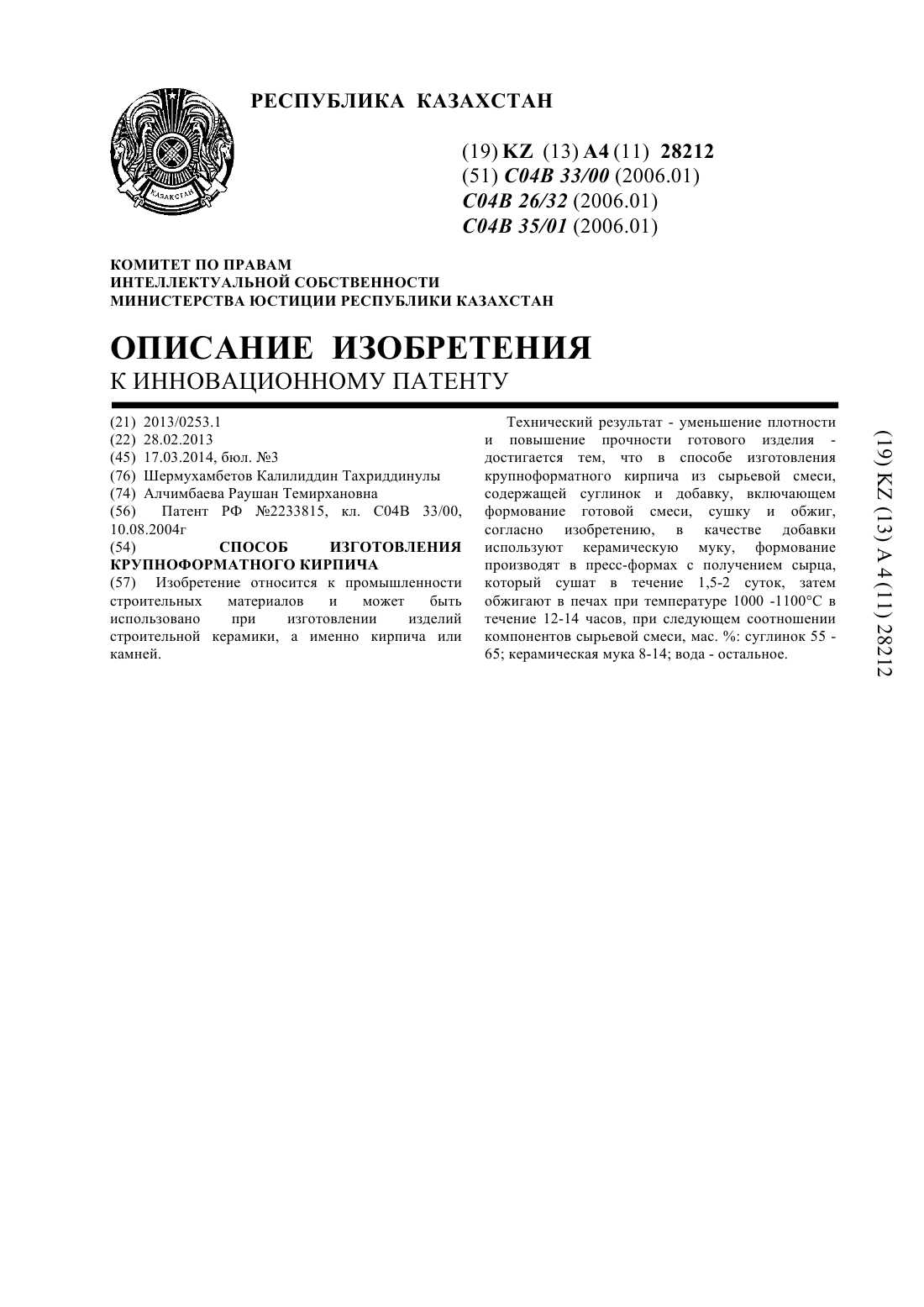

C04B 35/01 — на основе оксидов

Номер инновационного патента: 28212

Опубликовано: 17.03.2014

Автор: Шермухамбетов Калилиддин Тахриддинулы

МПК: C04B 33/00, C04B 35/01, C04B 26/32...

Метки: способ, кирпича, крупноформатного, изготовления

Формула / Реферат:

Способ изготовления крупноформатного кирпичаИзобретение относится к промышленности строительных материалов и может быть использовано при изготовлении изделий строительной керамики, а именно кирпича или камней.Технический результат - уменьшение плотности и повышение прочности готового изделия - достигается тем, что в способе изготовления крупноформатного кирпича из сырьевой смеси, содержащей суглинок и добавку, включающем формование готовой...

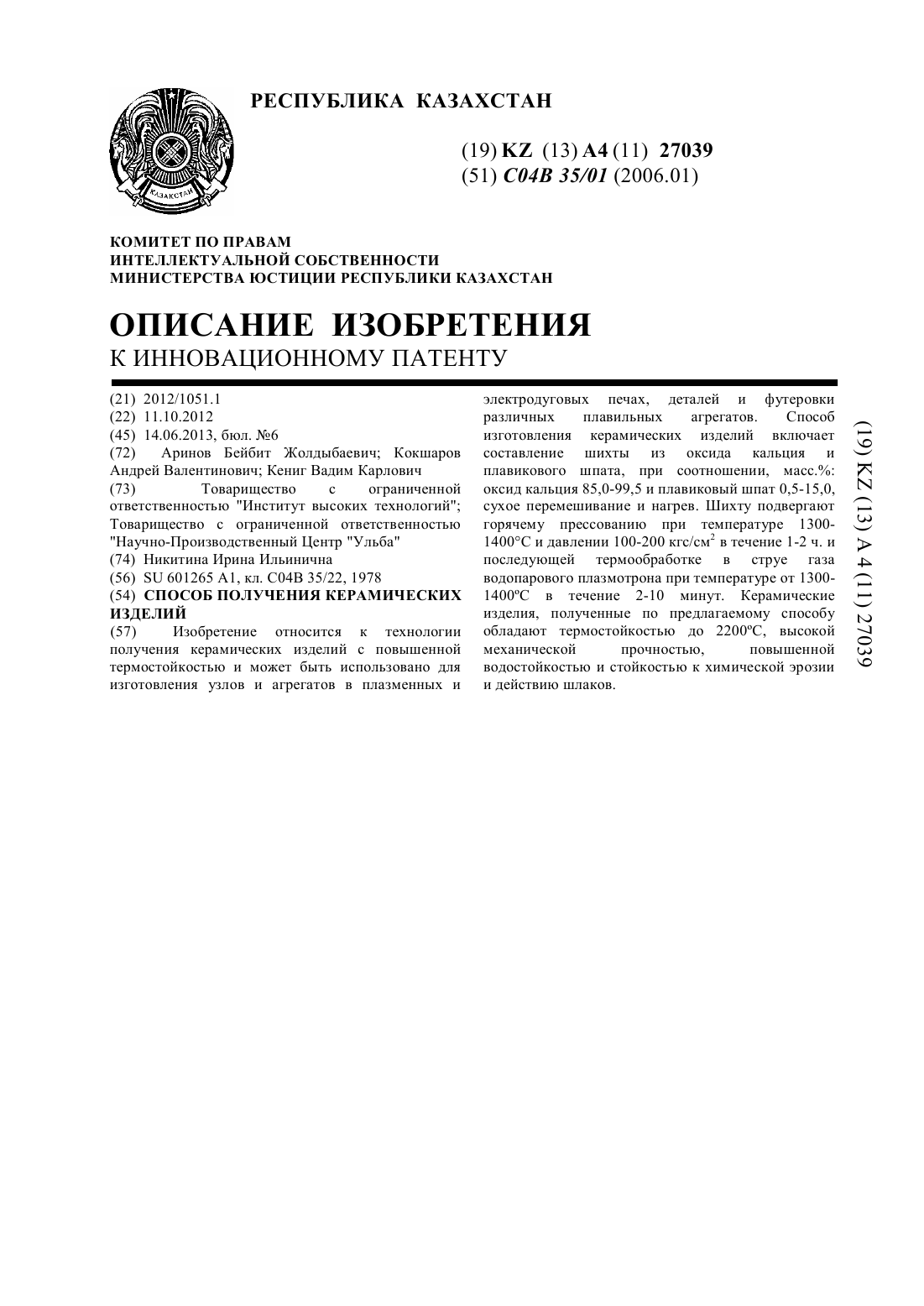

Номер инновационного патента: 27039

Опубликовано: 14.06.2013

Авторы: Кениг Вадим Карлович, Аринов Бейбит Жолдыбаевич, Кокшаров Андрей Валентинович

МПК: C04B 35/01

Метки: керамических, способ, получения, изделий

Формула / Реферат:

Изобретение относится к технологии получения керамических изделий с повышенной термостойкостью и может быть использовано для изготовления узлов и агрегатов в плазменных и электродуговых печах, деталей и футеровки различных плавильных агрегатов. Способ изготовления керамических изделий включает составление шихты из оксида кальция и плавикового шпата, при соотношении, масс.%: оксид кальция 85,0-99,5 и плавиковый шпат 0,5-15,0, сухое перемешивание...

Номер патента: 17240

Опубликовано: 15.10.2010

Автор: Столярский Олег Аркадьевич

МПК: C04B 35/01, B22D 41/22

Метки: канала, заполнения, затвора, стартовая, ковша, шиберного, сталеразливочного, засыпка, огнеупорная

Формула / Реферат:

Изобретение относится к металлургической промышленности и может быть использовано в технологии подготовки канала шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата.С целью повышения открываемости каналов шиберных затворов сталеразливочных ковшей до 98 % без применения кислорода предложена стартовая огнеупорная засыпка, включающая шамот фракции (0-5 мм) - 92-94 % и кварцитовый песок фракции (0-1 мм) - 6-8 %,...

Номер предварительного патента: 18527

Опубликовано: 15.06.2007

Автор: Кулманова Назира Кадыровна

МПК: C04B 35/047, C04B 35/01, C04B 35/03...

Метки: огнеупорных, изделий, шихта, изготовления

Формула / Реферат:

Изобретение относится к области огнеупоров и может быть использовано для изготовления форм для алюмотермитной сварки рельсовых стыков железнодорожного пути.Шихта содержит тонкомолотый оксид магния, диоксид циркония и плавленые хромсодержащие гранулы. Отличие предлагаемой шихты заключается в том, что в качестве хромсодержащих гранул она содержит гранулы из шламовых отходов обогащения хромитовых руд с содержанием оксида хрома 30 - 64 мас. % при...

Номер предварительного патента: 10540

Опубликовано: 15.08.2001

Авторы: Рысбаева Кульчат Нурбаевна, Сейдаев Абдрахим Рахманкулович

МПК: C04B 35/65, C04B 35/01, C04B 35/58...

Метки: покрытия, тугоплавкого, способ, изделиях, формирования

Формула / Реферат:

Изобретение относится к промышленности тугоплавких материалов, в частности к увеличению долговечности изделий.Для повышения прочности скрепления покрытия с изделием и абразивостойкости способ формирования тугоплавкого покрытия на изделиях включает подготовку смеси исходных компонентов, перемешивание, нанесение ее на обрабатываемую поверхность изделия и термическую обработку, подготавливают упомянутую смесь при следующем соотношении компонентов в...

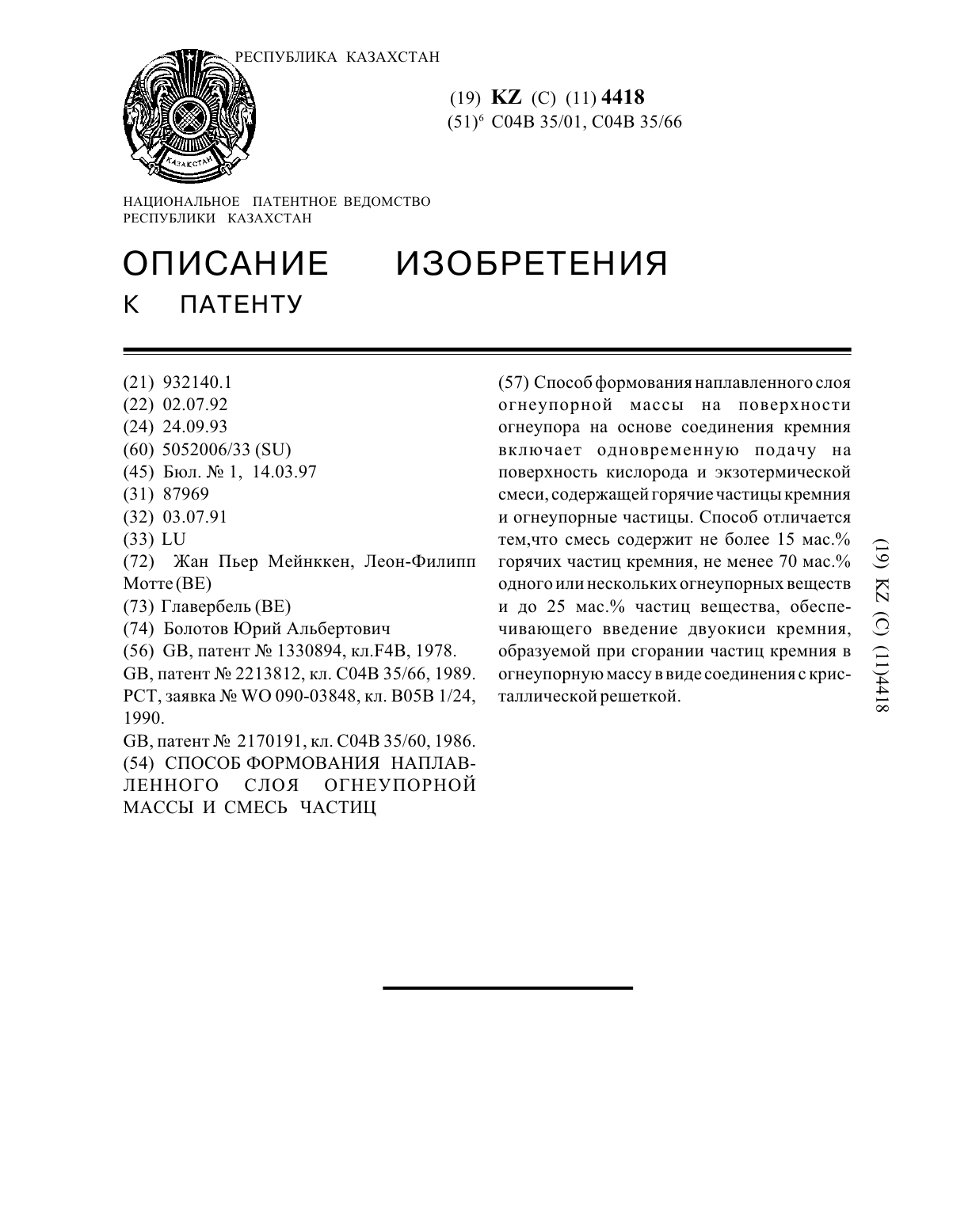

Номер патента: 4418

Опубликовано: 14.03.1997

Авторы: Жан Пьер Мейнккен, Леон-Филипп Мотте

МПК: C04B 35/01

Метки: наплавленного, слоя, способ, массы, частиц, смесь, огнеупорной, формования

Формула / Реферат:

Способ формования наплавленного слоя огнеупорной массы на поверхности огнеупора на основе соединения кремния включает одновременную подачу на поверхность кислорода и экзотермической смеси, содержащей горячие частицы кремния и огнеупорные частицы. Способ отличается тем,что смесь содержит не более 15 мас.% горячих частиц кремния, не менее 70 мас.% одного или нескольких огнеупорных веществ и до 25 мас.% частиц вещества, обеспечивающего введение...

Номер патента: 3576

Опубликовано: 10.06.1996

Авторы: Ксандопуло Георгий Иванович, Коекеев Мухтар Миятович, Иванов Александр Борисович, Габаев Жамал Аскерович, Лебедев Ростислав Константинович

МПК: C04B 35/01

Метки: агрегатов, раствор, высокотемпературных, кладочный, футеровки

Формула / Реферат:

Изобретение относится к огнеупорной промышленности и может быть использовано в качестве кладочного раствора при футеровке тепловых агрегатов, работающих в интервале температур 900-1200°С. Кладочный раствор для футеровки высокотемпературных агрегатов, включает алюминий, хромитовый концентрат и сульфат магния и дополнительно содержит технический глинозем и оксид магния при следующем соотношении компонентов, мас.%: алюминий - 11-16 хромитовый...

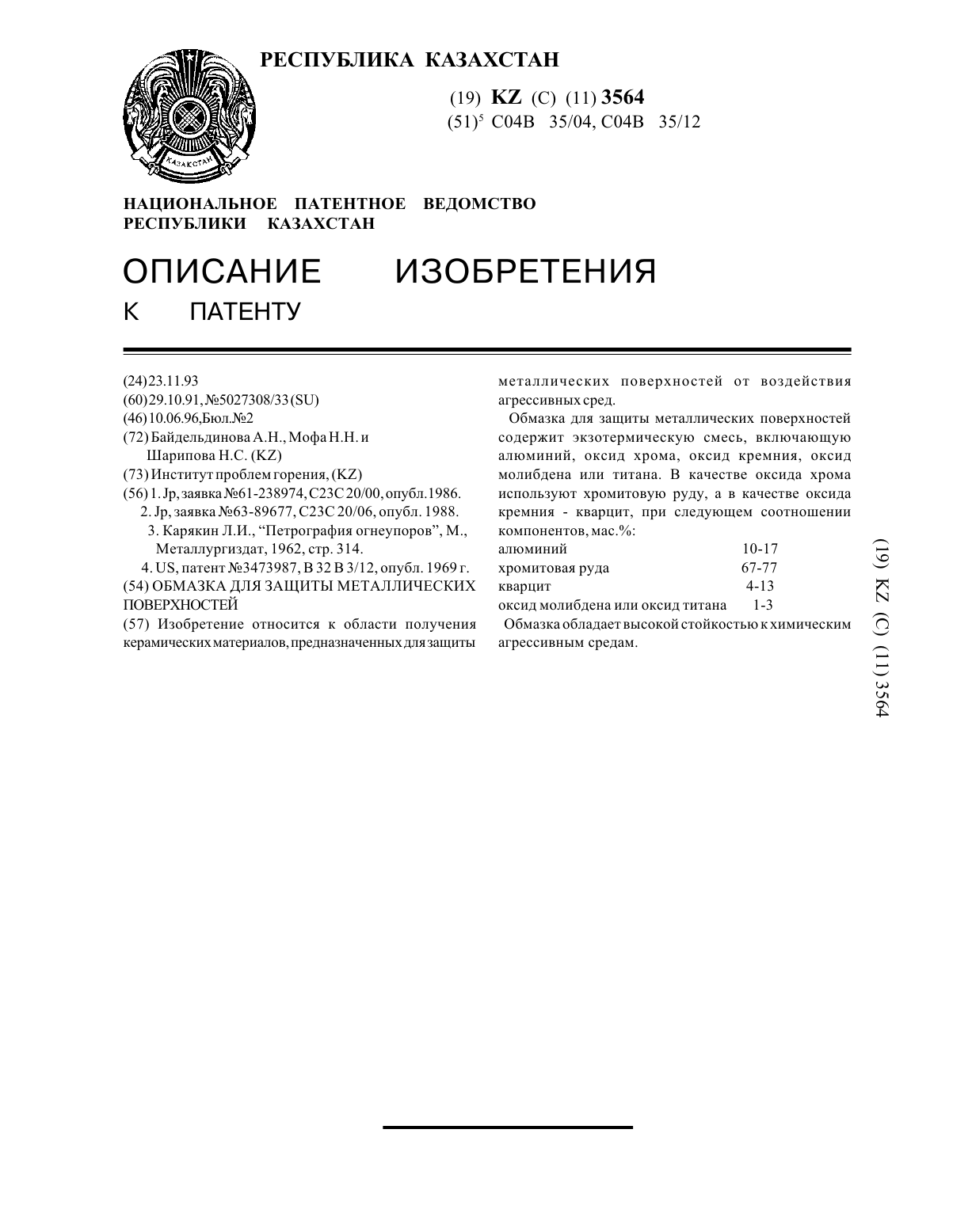

Номер патента: 3564

Опубликовано: 10.06.1996

Автор: Байдельдинова Анна Николаевна

МПК: C04B 35/12, C04B 35/01

Метки: металлических, защиты, поверхностей, обмазка

Формула / Реферат:

Изобретение относится к области получения керамических материалов, предназначенных для защиты металлических поверхностей от воздействия агрессивных сред. Обмазка для защиты металлических поверхностей содержит экзотермическую смесь, включающую алюминий, оксид хрома, оксид кремния, оксид молибдена или титана. В качестве оксида хрома используют хромитовую руду, а в качестве оксида кремния - кварцит, при следующем соотношении компонентов, мас.%:...
