Штанга опрыскивателя

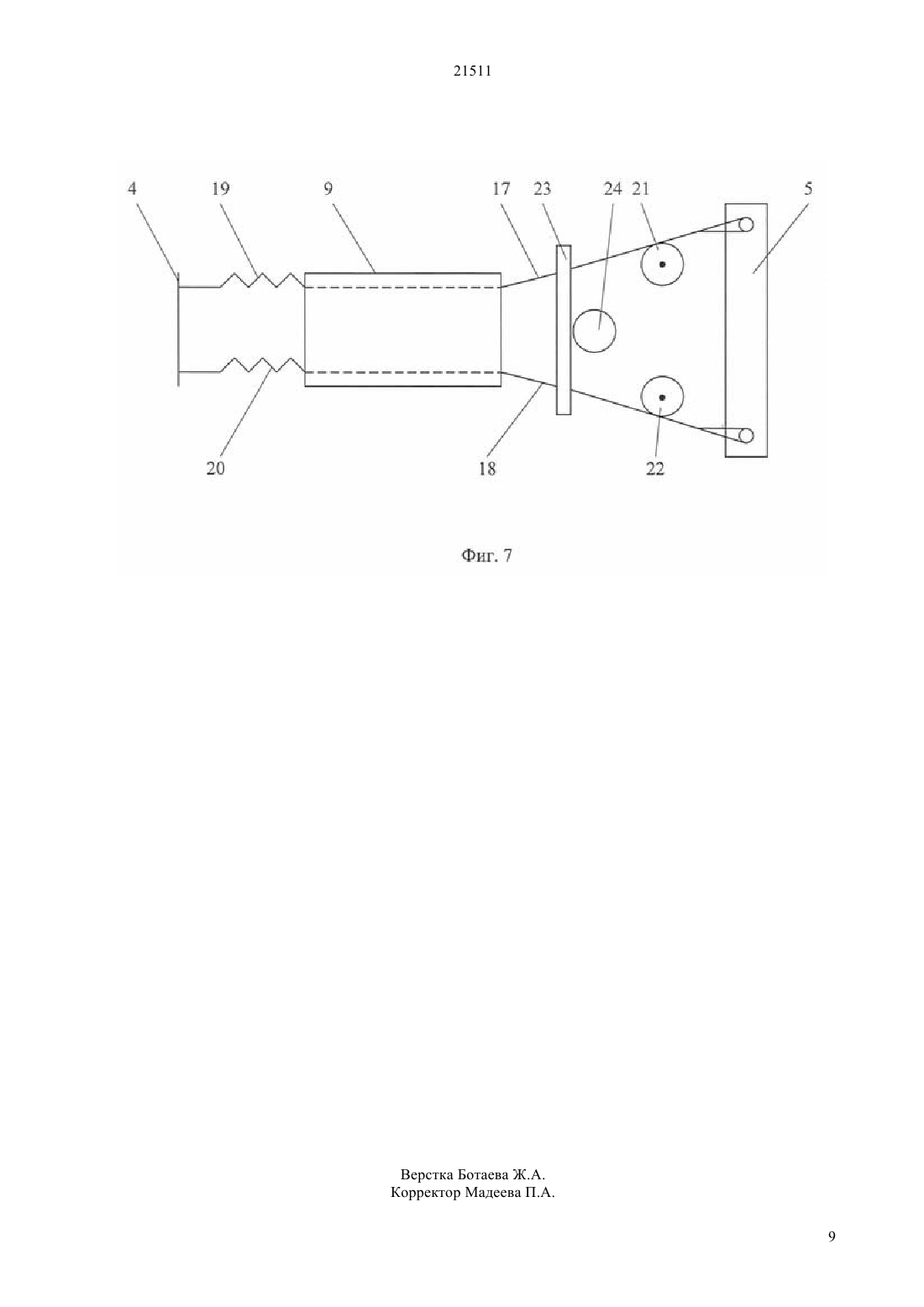

(51) 01 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ крепления к объемной раме и распределители жидкости, ферма включает центральное, среднее и крайнее звенья, которые соединены между собой последовательно при помощи шарниров,размещенных в разных плоскостях с возможностью складывания фермы, согласно изобретению,снабжена механизмом поворота среднего звена для укладывания его на верх центрального звена и амортизирующим натяжным устройством,расположенным между средним и крайним звеньями для поворота крайнего звена. Механизм поворота среднего звена фермы для укладывания его на верх центрального звена содержит гидроцилиндр,корпус которого прикреплен к центральному звену, а шток связан с вилкой, один конец которой жестко соединен с центральным звеном, а другой конец через шарнир соединен со средним звеном. Амортизирующее натяжное устройство содержит тяги, одни концы которых через пружины соединены со средним звеном, а другие концы через шкивы связаны с крайним звеном, при этом шарнир между средним и крайним звеньями образован пластиной и роликом.(76) Уоллис Дональд Джеймс Стирлинг(57) Изобретение относится к сельскохозяйственной технике, а именно к штангам опрыскивателей для обработки посевов и может быть использовано для обработки полевых культур пестицидами и внесения жидких минеральных удобрений. Технический результат - повышение удобства при эксплуатации за счет возможности поворота крайнего звена в горизонтальной плоскости,повышение надежности, исключение деформации и разрушения фермы при столкновении крайнего звена с препятствием, а также обеспечение компактной конструкции при сборке за счет укладывания среднего звена на верх центрального для улучшения условий транспортировки достигается тем, что штанга опрыскивателя,содержащая объемную раму, как минимум, одну ферму в виде консоли с возможностью шарнирного 21511 Изобретение относится к сельскохозяйственной технике, а именно к штангам опрыскивателей для обработки посевов и может быть использовано для обработки полевых культур пестицидами и внесения жидких минеральных удобрений. Известна штанга опрыскивателя, содержащая подвижную каретку в виде разнобокой трапеции с шарнирно закрепленными на ней звеньями для размещения распылителей, которая установлена на раме опрыскивателя с возможностью перемещения в вертикальной плоскости. Штанга выполнена в виде смонтированного в вертикальной плоскости четырехзвенного механизма параллелограммного типа, звенья которого выполнены различной длины,а оси шарниров расположены горизонтально, при этом первое звено выполнено неподвижным заодно с боковой стороной каретки, а противоположное ему второе звено выполнено заодно с консольной частью штанги, лежащей между шарниром соединения ее с третьим звеном, которое другим концом присоединено к верхнему шарниру первого звена, и шарниром, соединяющим консольную часть с четвертым звеном, расположенным в точке пересечения линии продолжения третьего звена в рабочем его положении с плоскостью рабочего положения четвертого звена, другой конец которого присоединен к нижнему шарниру первого звена. Четвертое звено механизма параллелограммного типа выполнено в виде плоской рамы в форме треугольника с вершиной в точке соединения его с консольной частью штанги, а шарнир, соединяющий его с первым звеном, выполнен разнесенным по длине основания треугольника, при этом остальные звенья изготовлены однобалочными из профиля,имеющего треугольное, коробчатое или круглое кольцевое сечение. В транспортное положение штангу складывают пополам и устанавливают сложенную штангу вертикально (патент РФ 2314686, кл. А 01 М 7/00, 2008). Вертикальная установка сложенной штанги в транспортном положении требует дополнительных крепежных устройств для предотвращения раскачивания штанги. Кроме того, исключается возможность использования штанги большой длины, что сужает технологические возможности устройства. Известна штанга опрыскивателя, включающая центральную объемную раму, как минимум, одну ферму в виде консоли с возможностью шарнирного крепления ее к объемной раме, горизонтальный подкос, амортизатор и распылители жидкости. Ферма включает центральное, среднее и крайнее звенья,которые соединены между собой последовательно при помощи шарниров,размещенных в разных плоскостях с возможностью складывания фермы, при этом верхний и нижний пояс каждого звена выполнен в виде прямоугольных рам, связанных между собой перемычками, а ферма соединена с объемной рамой дополнительно горизонтальным подкосом при помощи дополнительных шарниров. Прямоугольные рамы верхнего и нижнего поясов среднего звена соединены по углам двумя 2 перемычками с образованием прямоугольных боковых рамок, при этом прямоугольные рамы верхнего и нижнего поясов крайних звеньев соединены в одном углу одной перемычкой с образованием треугольных боковых рамок. Распылители жидкости установлены по продольной оси нижнего пояса фермы. Крайнее звено фермы оснащено смонтированным на кронштейне колесом и прикрепленными к углам прямоугольной рамы нижнего пояса подкосами. Крайнее звено фермы смонтировано с возможностью поворота в вертикальной плоскости вокруг горизонтального шарнира и укладывания на верх среднего звена. В сложенном виде крайнее и среднее звенья установлены с возможностью разворота в горизонтальной плоскости вокруг вертикального шарнира до смыкания их с треугольной боковой рамой центрального звена (патент РФ 2220573,кл. А 01 М 7/00, 2004). Конструкция данной штанги не обеспечивает возможности поворота крайнего звена в горизонтальной плоскости,что усложняет эксплуатацию опрыскивателя при столкновении крайнего звена с каким либо препятствием и снижает надежность устройства. Из-за невозможности отклонения крайнего звена происходит разрушение штанги. Складывание среднего звена путем разворота в горизонтальной плоскости до смыкания с боковой рамой центрального звена не позволяет обеспечить компактную конструкцию при сборке, что затрудняет транспортировку штанги. Задачей изобретения является разработка усовершенствованной конструкции складной штанги для опрыскивателей. Технический результат - повышение удобства при эксплуатации за счет возможности поворота крайнего звена в горизонтальной плоскости,повышение надежности, исключение деформации и разрушения фермы при столкновении крайнего звена с препятствием, а также обеспечение компактной конструкции при сборке за счет укладывания среднего звена на верх центрального для улучшения условий транспортировки достигается тем, что штанга опрыскивателя,содержащая объемную раму, как минимум, одну ферму в виде консоли с возможностью шарнирного крепления к объемной раме и распределители жидкости, ферма включает центральное, среднее и крайнее звенья, которые соединены между собой последовательно при помощи шарниров,размещенных в разных плоскостях с возможностью складывания фермы, согласно изобретению,снабжена механизмом поворота среднего звена для укладывания его на верх центрального звена и амортизирующим натяжным устройством,расположенным между средним и крайним звеньями для поворота крайнего звена. Механизм поворота среднего звена фермы для укладывания его на верх центрального звена содержит гидроцилиндр,корпус которого прикреплен к центральному звену, а шток связан с вилкой, один конец которой жестко соединен с 21511 центральным звеном, а другой конец через шарнир соединен со средним звеном. Амортизирующее натяжное устройство содержит тяги, одни концы которых через пружины соединены со средним звеном, а другие концы через шкивы связаны с крайним звеном, при этом шарнир между средним и крайним звеньями образован пластиной и роликом. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид штанги с двумя фермами,показано два разных положения ферм на фиг. 2 механизм поворота среднего звена, вид сбоку на фиг. 3 - вилка механизма поворота на фиг. 4 фрагмент амортизирующего натяжного устройства с пружинами на фиг. 5 шкивы амортизирующего натяжного устройства, вид сверху на фиг. 6 - то же,вид сбоку на фиг. 7 - схема амортизирующего натяжного устройства, вид сверху. Штанга опрыскивателя содержит объемную раму 1, как минимум, одну ферму 2 в виде консоли с возможностью шарнирного крепления к объемной раме 1 и распределители жидкости (не показаны). Ферма 2 включает центральное 3, среднее 4 и крайнее 5 звенья, которые соединены между собой последовательно при помощи шарниров 6,7,размещенных в разных плоскостях с возможностью складывания фермы, механизм 8 поворота среднего звена 4 для укладывания его на верх центрального звена 3 и амортизирующее натяжное устройство 9,расположенное между средним 4 и крайним 5 звеньями для поворота крайнего звена 5. Механизм 8 поворота среднего звена 4 фермы 2 для укладывания его на верх центрального звена 3 содержит гидроцилиндр 10, корпус которого прикреплен к центральному звену 3, а шток 11 связан с вилкой 12, один конец 13 которой жестко соединен с центральным звеном 3, а другой конец 14 через шарнир 15 соединен со средним звеном 4. Между центральным 3 и средним звеньями расположены упорные элементы 16, выполненные из упругого материала для предотвращения ударных деформаций при раскладывании фермы из транспортного положения в рабочее. В качестве упругого материала может быть использована резина или пластик. Амортизирующее натяжное устройство 9 содержит тяги 17,18, одни концы которых через пружины 19,20 соединены со средним 4 звеном, а другие концы через шкивы 21, 22 связаны с крайним звеном 5, при этом шарнир 7 между средним и крайним звеньями образован пластиной 23 и роликом 24. Тяги 17 и 18 связаны с пружинами 19,21 при помощи крепежных элементов 25, 26. Устройство работает следующим образом. В рабочем положении штанги фермы 2 развернуты и образуют консоли. Центральное 3,среднее 4 и крайнее 5 звенья, соединенные между собой последовательно при помощи шарниров 6,7,ориентированы вдоль одной оси, проходящей через все звенья. Через распределители жидкости (не показаны) в виде форсунок подают раствор препарата для обработки растений и опрыскивают их ядохимикатами или удобрениями при движении опрыскивателя по полю. Опрыскиватель приводится в движение энергетическим средством, например,трактором или автомобилем. На пути движения опрыскивателя могут находиться препятствия,например,другая техника или элементы конструкций. Как правило, с препятствием контактируют крайние звенья штанги. Если штанга перемещается вперед вслед за энергетическим средством, а перед крайним звеном возникло препятствие, оно отклоняется назад, при этом одна пружина 19 растягивается, а другая пружина 20 сжимается. Тяга 17 удлиняется и, огибая шкив 21,обеспечивает поворот звена 5. Ролик 24 при этом вращается, перекатываясь по пластине 23. Как только звено 5 минует препятствие и изгибающий момент перестает действовать на звено, пружины приходят в равновесие и тяги 17, 18 занимают первоначальное положение,при котором продольные оси всех звеньев, находятся на одной линии. Ролик 24, контактирующий с пластиной 23,возвращается в первоначальное положение. После опрыскивания штангу переводят в транспортное положение. Для этого используют механизм 8 поворота. Включают гидроцилиндр,шток 11 которого перемещается в корпус 10 и тянет вилку 12. Так как один конец 13 вилки жестко соединен с центральным звеном 3, перемещается другой конец 14 вилки, что приводит к повороту среднего звена 4 вокруг шарниров 6 и 15. Среднее звено 4 фермы 2 вместе с крайним звеном укладывается на верх центрального звена 3, что обеспечивает компактную конструкцию сложенной штанги. Затем сложенную штангу разворачивают относительно объемной рамы и укладывают на энергетическое средство и осуществляют транспортировку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Штанга опрыскивателя,содержащая объемную раму, как минимум, одну ферму в виде консоли с возможностью шарнирного крепления к объемной раме и распределители жидкости, ферма включает центральное, среднее и крайнее звенья,которые соединены между собой последовательно при помощи шарниров, размещенных в разных плоскостях с возможностью складывания фермы,отличающаяся тем, что она снабжена механизмом поворота среднего звена для укладывания его на верх центрального звена и амортизирующим натяжным устройством, расположенным между средним и крайним звеньями для поворота крайнего звена. 2. Механизм поворота среднего звена фермы для укладывания его на верх центрального звена содержит гидроцилиндр,корпус которого прикреплен к центральному звену, а шток связан с вилкой, один конец которой жестко соединен с центральным звеном, а другой конец через шарнир соединен со средним звеном. 3. Амортизирующее натяжное устройство содержит тяги, одни концы которых через пружины соединены со средним звеном, а другие концы через 3 21511 шкивы связаны с крайним звеном, при этом шарнир между средним и крайним звеньями образован
