Способ реставрации изношенных шарошечных долот

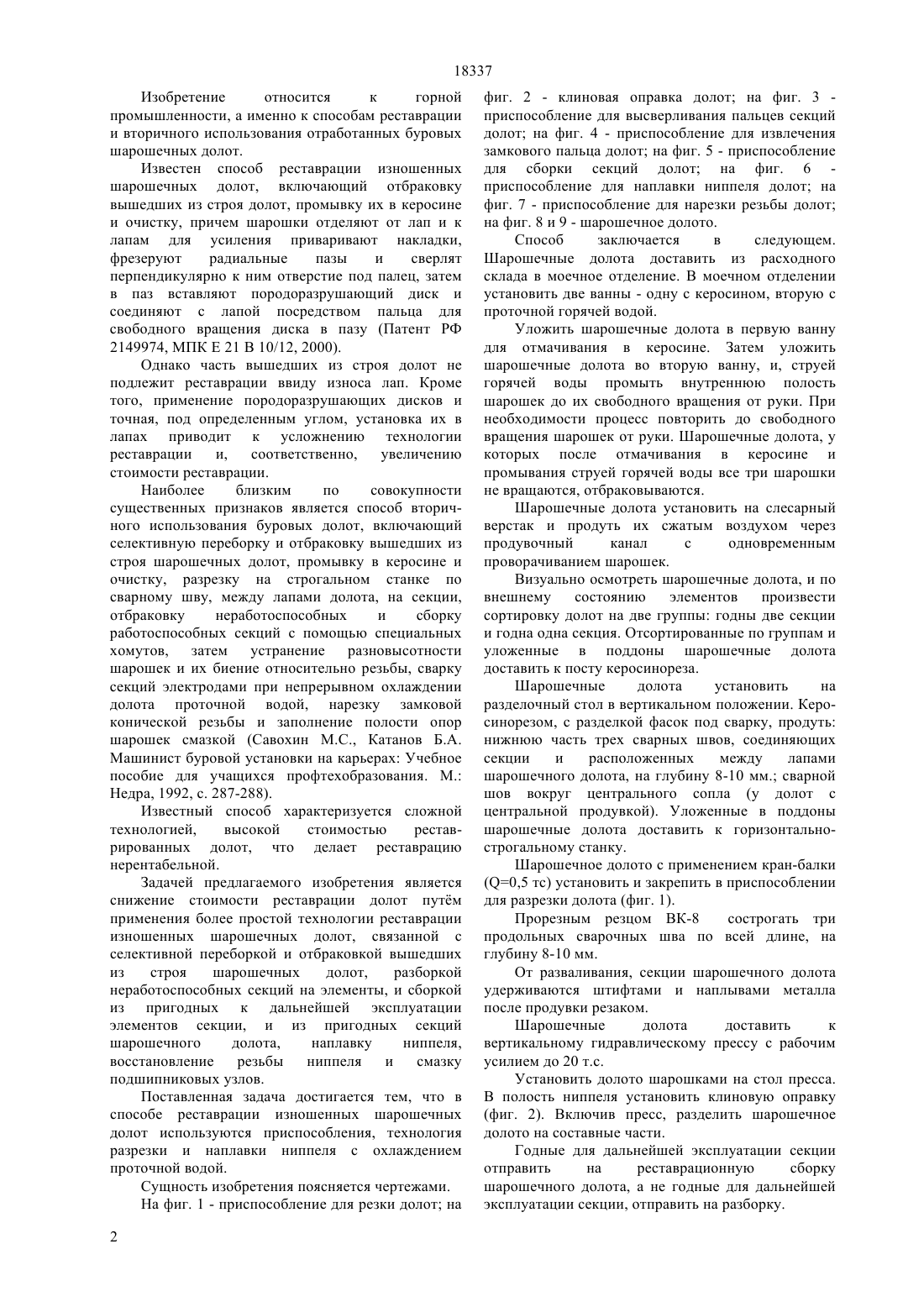

(51) 21 10/08 (2009.01) 21 12/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ горной промышленности, а именно к способам реставрации и вторичного использования отработанных буровых шарошечных долот. Задача снижение стоимости реставрации долот путм применения более простой технологии реставрации изношенных шарошечных долот,связанной с селективной переборкой и отбраковкой вышедших из строя шарошечных долот, разборкой неработоспособных секций на элементы, и сборкой из пригодных к дальнейшей эксплуатации элементов секции, и из пригодных секций шарошечного долота, наплавку ниппеля, восстановление резьбы ниппеля и смазку подшипниковых узлов. Поставленная задача достигается тем, что в способе реставрации изношенных шарошечных долот используются приспособления, технология разрезки и наплавки ниппеля с охлаждением проточной водой.(72) Турдахунов Мухамеджан Мамаджанович Исаченко Олег Степанович Верин Сергей Владимирович Шакасымов Фархад Акбарович Пономарв Виктор Матвеевич Танаисов Анатолий Борисович(73) Акционерное общество СоколовскоСарбайское горно-обогатительное производственное объединение(56) Савохин М.С., Катанов Б.А. Машинист буровой установки на карьерах Учебное пособие для учащихся профтехобразования. М. Недра, 1992,с. 287-288(54) СПОСОБ РЕСТАВРАЦИИ ИЗНОШЕННЫХ ШАРОШЕЧНЫХ ДОЛОТ(57) Использование Изобретение относится к 18337 Изобретение относится к горной промышленности, а именно к способам реставрации и вторичного использования отработанных буровых шарошечных долот. Известен способ реставрации изношенных шарошечных долот, включающий отбраковку вышедших из строя долот, промывку их в керосине и очистку, причем шарошки отделяют от лап и к лапам для усиления приваривают накладки,фрезеруют радиальные пазы и сверлят перпендикулярно к ним отверстие под палец, затем в паз вставляют породоразрушающий диск и соединяют с лапой посредством пальца для свободного вращения диска в пазу (Патент РФ 2149974, МПК Е 21 В 10/12, 2000). Однако часть вышедших из строя долот не подлежит реставрации ввиду износа лап. Кроме того, применение породоразрушающих дисков и точная, под определенным углом, установка их в лапах приводит к усложнению технологии реставрации и,соответственно,увеличению стоимости реставрации. Наиболее близким по совокупности существенных признаков является способ вторичного использования буровых долот, включающий селективную переборку и отбраковку вышедших из строя шарошечных долот, промывку в керосине и очистку, разрезку на строгальном станке по сварному шву, между лапами долота, на секции,отбраковку неработоспособных и сборку работоспособных секций с помощью специальных хомутов, затем устранение разновысотности шарошек и их биение относительно резьбы, сварку секций электродами при непрерывном охлаждении долота проточной водой, нарезку замковой конической резьбы и заполнение полости опор шарошек смазкой (Савохин М.С., Катанов Б.А. Машинист буровой установки на карьерах Учебное пособие для учащихся профтехобразования. М. Недра, 1992, . 287-288). Известный способ характеризуется сложной технологией,высокой стоимостью реставрированных долот, что делает реставрацию нерентабельной. Задачей предлагаемого изобретения является снижение стоимости реставрации долот путм применения более простой технологии реставрации изношенных шарошечных долот, связанной с селективной переборкой и отбраковкой вышедших из строя шарошечных долот,разборкой неработоспособных секций на элементы, и сборкой из пригодных к дальнейшей эксплуатации элементов секции, и из пригодных секций шарошечного долота,наплавку ниппеля,восстановление резьбы ниппеля и смазку подшипниковых узлов. Поставленная задача достигается тем, что в способе реставрации изношенных шарошечных долот используются приспособления, технология разрезки и наплавки ниппеля с охлаждением проточной водой. Сущность изобретения поясняется чертежами. На фиг. 1 - приспособление для резки долот на 2 фиг. 2 - клиновая оправка долот на фиг. 3 приспособление для высверливания пальцев секций долот на фиг. 4 - приспособление для извлечения замкового пальца долот на фиг. 5 - приспособление для сборки секций долот на фиг. 6 приспособление для наплавки ниппеля долот на фиг. 7 - приспособление для нарезки резьбы долот на фиг. 8 и 9 - шарошечное долото. Способ заключается в следующем. Шарошечные долота доставить из расходного склада в моечное отделение. В моечном отделении установить две ванны - одну с керосином, вторую с проточной горячей водой. Уложить шарошечные долота в первую ванну для отмачивания в керосине. Затем уложить шарошечные долота во вторую ванну, и, струей горячей воды промыть внутреннюю полость шарошек до их свободного вращения от руки. При необходимости процесс повторить до свободного вращения шарошек от руки. Шарошечные долота, у которых после отмачивания в керосине и промывания струей горячей воды все три шарошки не вращаются, отбраковываются. Шарошечные долота установить на слесарный верстак и продуть их сжатым воздухом через продувочный канал с одновременным проворачиванием шарошек. Визуально осмотреть шарошечные долота, и по внешнему состоянию элементов произвести сортировку долот на две группы годны две секции и годна одна секция. Отсортированные по группам и уложенные в поддоны шарошечные долота доставить к посту керосинореза. Шарошечные долота установить на разделочный стол в вертикальном положении. Керосинорезом, с разделкой фасок под сварку, продуть нижнюю часть трех сварных швов, соединяющих секции и расположенных между лапами шарошечного долота, на глубину 8-10 мм. сварной шов вокруг центрального сопла (у долот с центральной продувкой). Уложенные в поддоны шарошечные долота доставить к горизонтальнострогальному станку. Шарошечное долото с применением кран-балки(0,5 тс) установить и закрепить в приспособлении для разрезки долота (фиг. 1). Прорезным резцом ВК-8 сострогать три продольных сварочных шва по всей длине, на глубину 8-10 мм. От разваливания, секции шарошечного долота удерживаются штифтами и наплывами металла после продувки резаком. Шарошечные долота доставить к вертикальному гидравлическому прессу с рабочим усилием до 20 т Установить долото шарошками на стол пресса. В полость ниппеля установить клиновую оправку(фиг. 2). Включив пресс, разделить шарошечное долото на составные части. Годные для дальнейшей эксплуатации секции отправить на реставрационную сборку шарошечного долота, а не годные для дальнейшей эксплуатации секции, отправить на разборку. 18337 Секции, подлежащие разборке доставить на слесарный верстак. Из секций извлечь штифты 1(фиг. 8), расположенные на поверхностях разъема. Доставить секции к вертикально-сверлильному станку. Секцию установить и закрепить в приспособлении (фиг. 3) для высверливания замкового пальца 2 (фиг. 9). Через кондукторную втулку, используя сверло диаметром 18 мм для шарошечных долот 244,5-ТКЗПВ-2-СП и 250,8-ТКЗ-ПВ-СП, и сверло диаметром 14 мм для шарошечных долот 250,8-ЗПГ-200, высверлить наплавленный слой металла на глубину 8-10 мм., до замкового пальца. В замковом пальце, сверлом диаметром 5 мм сверлить отверстие на глубину 8-10 мм. Секцию извлечь из приспособления, и доставить на слесарный верстак. В отверстии замкового пальца метчиком нарезать резьбу М 6. Ввернуть резьбовой оголовок приспособления для извлечения замкового пальца долот (фиг. 4) в резьбовое отверстие замкового пальца. Вращая шарошку, извлечь из секции шарошечного долота шарики замкового подшипника 3 и снять с цапфы шарошку с роликами периферийного и концевого подшипников. Используя мерительный инструмент, произвести сортировку элементов секций шарошечного долота. Наплывы металла после продувки резаком и заусенцы после развала долота на составляющие, на плоскостях разъема лапы и поверхности прилегающей к центральному соплу, зачистить. На токарно-винторезном станке изготовить центральные сопла. Из пригодных к дальнейшей эксплуатации элементов (лап, тел качения, шарошек, замковых пальцев) укомплектовать секции шарошечного долота. На слесарный верстак установить лапу цапфой кверху, на беговые дорожки цапфы нанести слой смазки графитной УСсА ГОСТ 3333-55. Заполнить беговые дорожки роликами периферийного и концевого подшипников,обвязать хлопчатобумажной ниткой по верхней части роликов и осторожно одеть шарошку. В загрузочное отверстие лапы 4 протолкнуть шарики замкового подшипника, и вставить замковый палец (устанавливать замковые пальцы только в те лапы, из которых они были извлечены). Проверить легкость вращения шарошки от руки. Отверстие в лапе оставшееся после установки замкового пальца,заплавить заподлицо с поверхностью лапы. Для сборки шарошечного долота использовать три секции с разными по конструкции шарошками,отличающимися по количеству и расположению зубков. Из пригодных к дальнейшей эксплуатации секций укомплектовать шарошечное долото. В секции, укомплектованные для сборки шарошечного долота вставить штифты (в одну секцию - один штифт), и состыковать секции между собой. Штифт одной секции должен войти в отверстие для штифта другой секции. Собранные секции шарошечного долота установить на поверочную плиту шарошками вниз, при этом каждая секция должна опираться не менее чем на два зубка. Выставить параллельность торца ниппельной части секций к плите. Стянуть секции в этом положении приспособлением для сборки секций долота (фиг. 5). Собранные секции шарошечного долота доставить к сварочному посту и произвести прихватку секций и центрального сопла сварочными электродами марки МР-3 диаметром 5 мм. Снять приспособление для сборки секций долота. На сварочном столе произвести полную сварку секций между собой. Сварку производить электродами марки МР-3 диаметром 5 мм. Остудить шарошечное долото на воздухе не менее 4 часов. Шарошечное долото подготовить для наплавки ниппеля 5. Вставить в полость ниппеля оправку, а между шарошками - ось. Установить шарошечное долото в приспособление для наплавки ниппеля, таким образом, чтобы ось и оправка опирались на пазы стенок приспособления (фиг. 6). Шарошечное долото 250,8 ТКЗ-ПГВ-Я 200 М установить вдоль приспособления,а шарошечное долото 244,5-ТКЗ-ПВ-2-СП, 250,8 ТКЗ-ПВ-СП установить поперек приспособления. Наплавку ниппеля произвести электродами марки МР-3 диаметром 5 мм в два слоя. С целью защиты вооружения шарошек от перегрева, шарошки расположенные с противоположенной стороны наплавляемому слою охлаждают проточной водой. Извлечь шарошечное долото из приспособления для наплавки ниппеля. Остудить шарошечное долото на воздухе не менее 4 часов. Доставить шарошечное долото с наплавленным ниппелем к труборезному станку. В патроне труборезного станка закрепить приспособление для нарезки резьбы шарошечного долота (фиг. 7). Застропить шарошечное долото за одну секцию, и с помощью кран балки установить в приспособление для нарезки резьбы. Освободить шарошечное долото от стропа, и закрепить в приспособлении, затянув патрон труборезного станка. Заднюю бабку труборезного станка упереть в полость ниппеля и поджать шарошечное долото. На ниппеле шарошечного долота произвести проточку и нарезку конической присоединительной резьбы З-152. Для контроля нарезаемой резьбы использовать штангенциркуль и резьбовой калибр. Изношенное шарошечное долото реставрировано и готово к вторичному использованию. Использование реставрированных буровых долот позволит существенно снизить затраты на проведение буровзрывных работ. По имеющимся у авторов сведениям предлагаемая совокупность существенных признаков,характеризующих способ реставрации изношенных шарошечных долот не известна из су 3 18337 ществующего уровня технологии, следовательно,изобретение соответствует критерию новизна. Сущность заявляемого изобретения не следует для специалиста явным образом из существующего уровня технологии. Совокупность признаков, характеризующих известные способы реставрации долот, не обеспечивают достижения требуемого качества восстановленных долот и снижения затрат на восстановление. Следовательно, предлагаемый способ соответствует критерию изобретательский уровень. Заявляемое изобретение может быть многократно использовано в горной промышленности при реставрации шарошечных долот. Следовательно, предлагаемый состав соответствует критерию промышленная применимость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ реставрации изношенных шарошечных долот, включающий селективную переборку и отбраковку вышедших из строя шарошечных долот, 4 промывку в керосине и очистку, разрезку на строгальном станке по сварному шву между лапами на секции, отбраковку неработоспособных и сборку работоспособных секций,сварку секции электродами при непрерывном охлаждении долота проточной водой, нарезку замковой конической резьбы и заполнение полости опор шарошек смазкой, отличающийся тем, что неработоспособные секции разбирают на элементы, и из пригодных к дальнейшей эксплуатации элементов укомплектовывают секции шарошечного долота. 2. Способ по п.1, отличающийся тем, что перед разрезанием долото на строгальном станке, при помощи керосинореза по нижним сварным швам,соединяющих секции и расположенных между ними лапами, и вокруг центрального сопла делается канавка на глубину 8-10 мм. 3. Способ по п.1, отличающийся тем, что при помощи приспособления для наплавки ниппеля,производят наплавку ниппеля, при непрерывном охлаждении шарошек проточной водой, подаваемой с противоположной стороны наплавляемого слоя.
