Передвижной загон для пастьбы животных

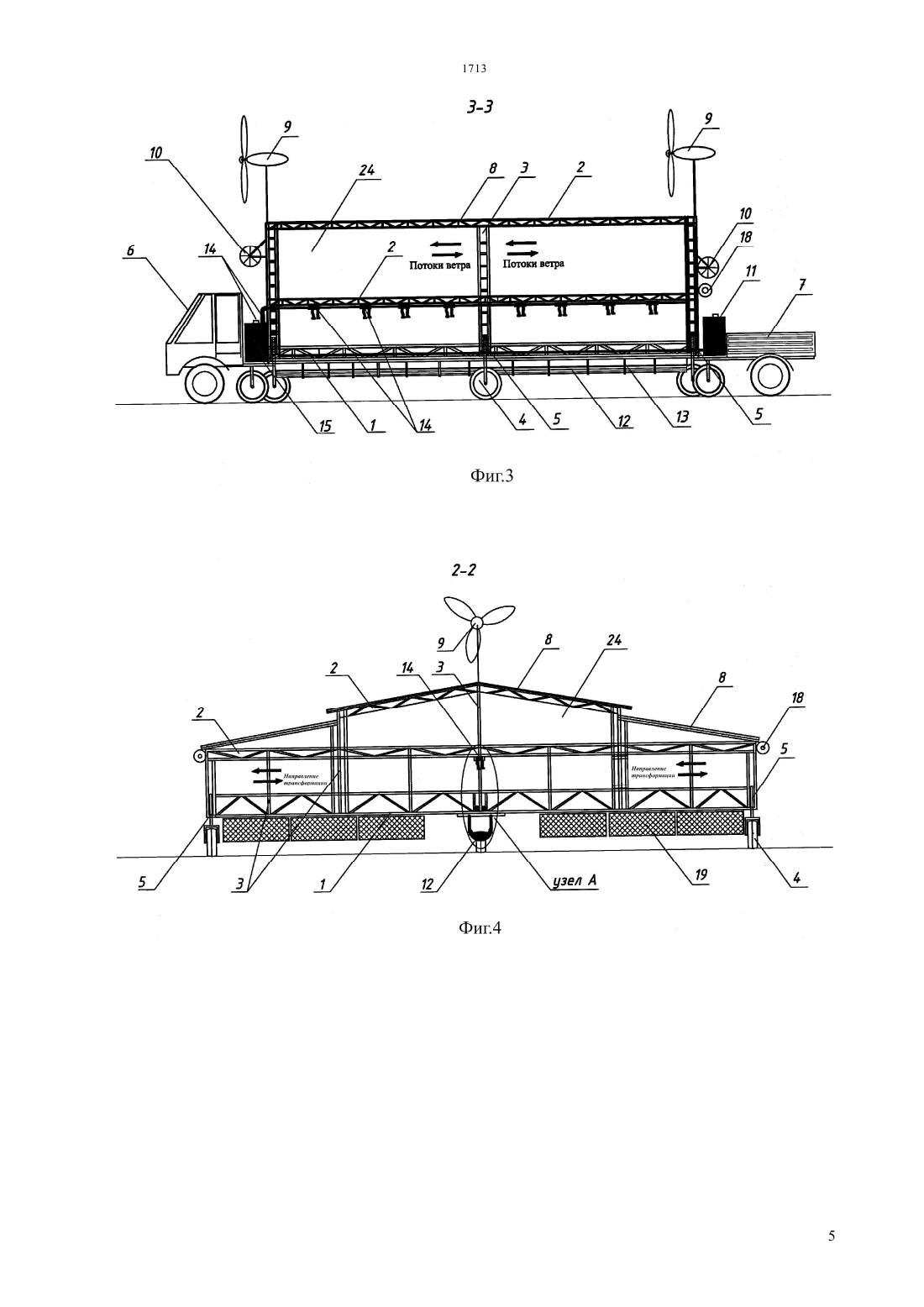

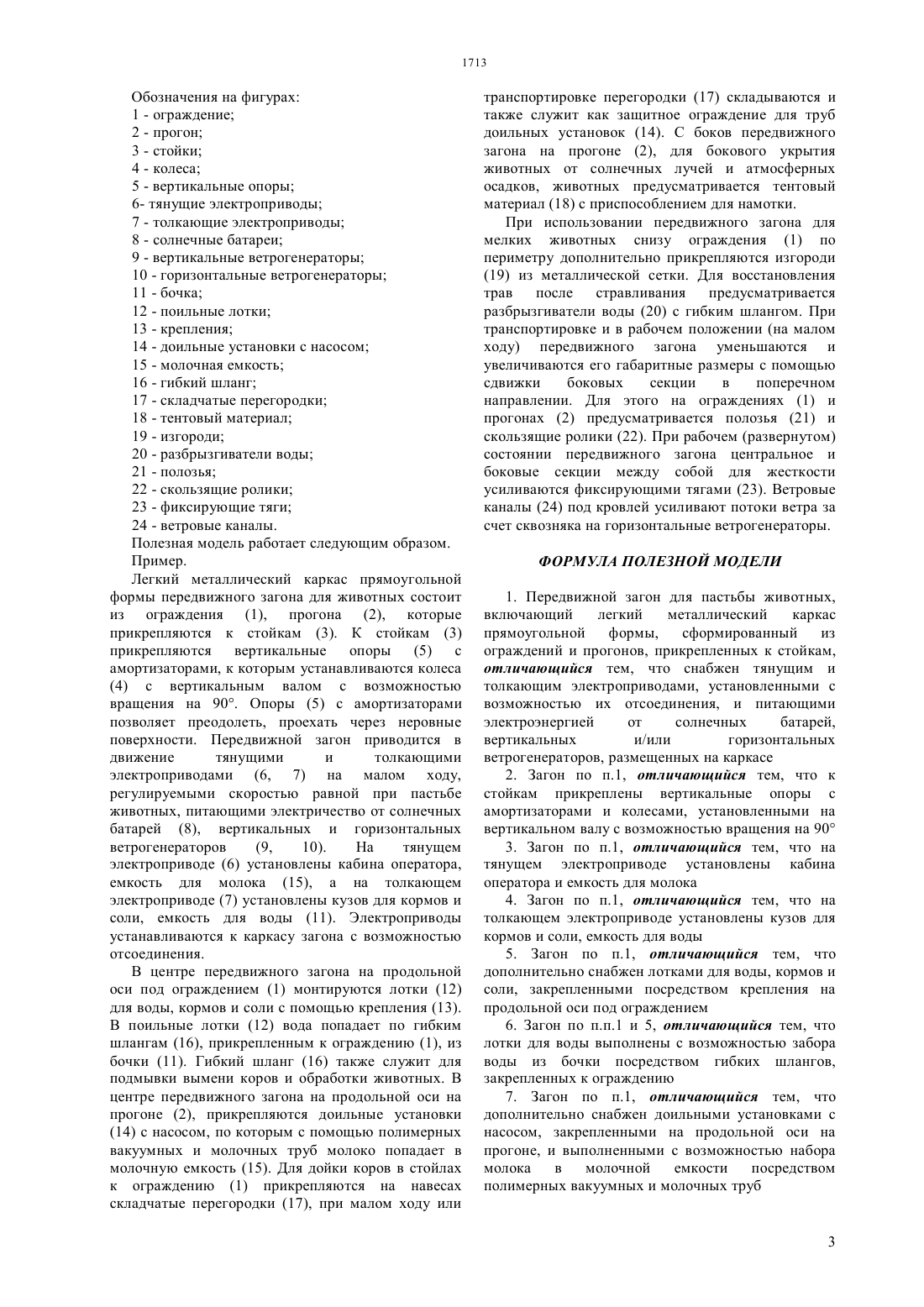

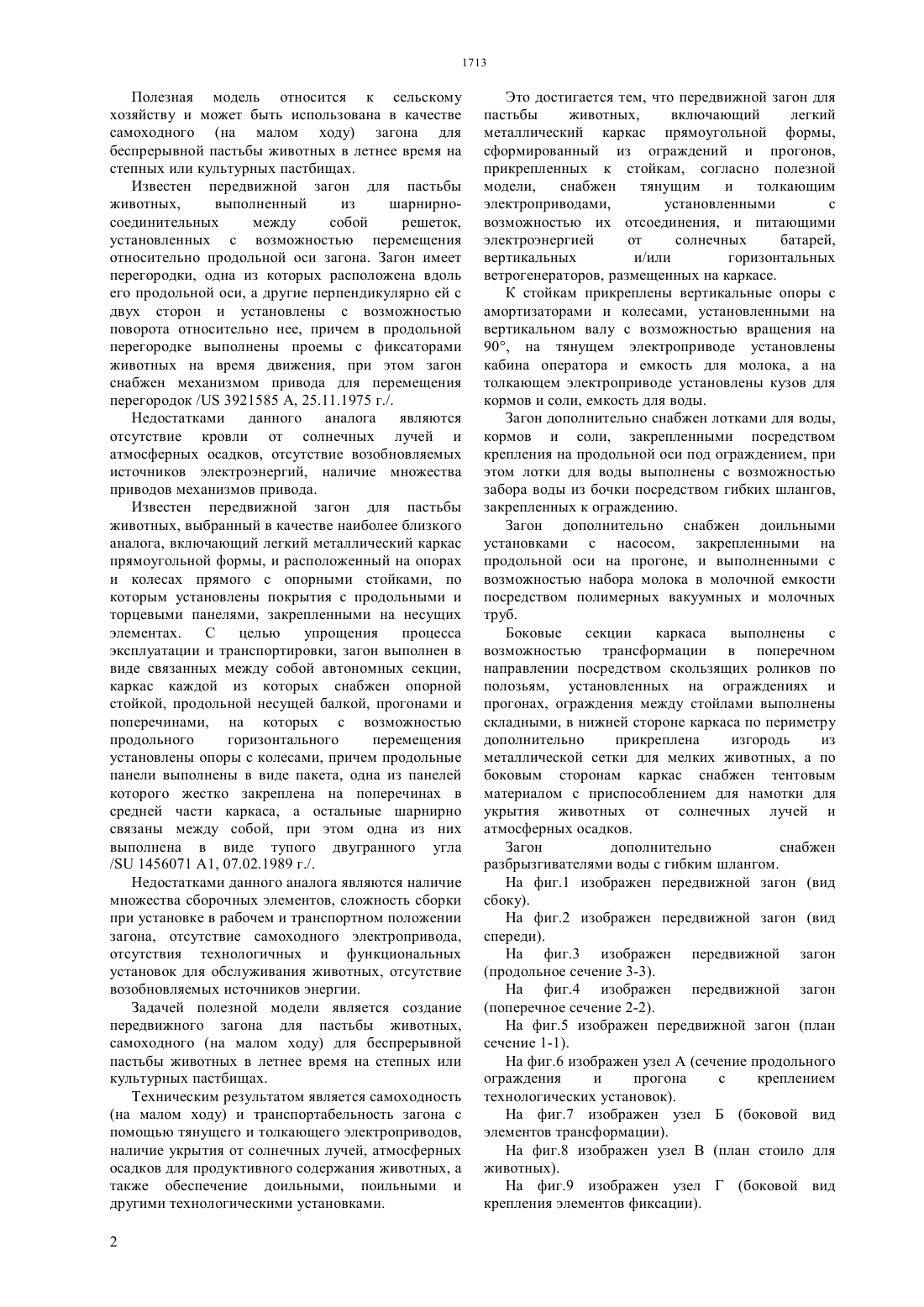

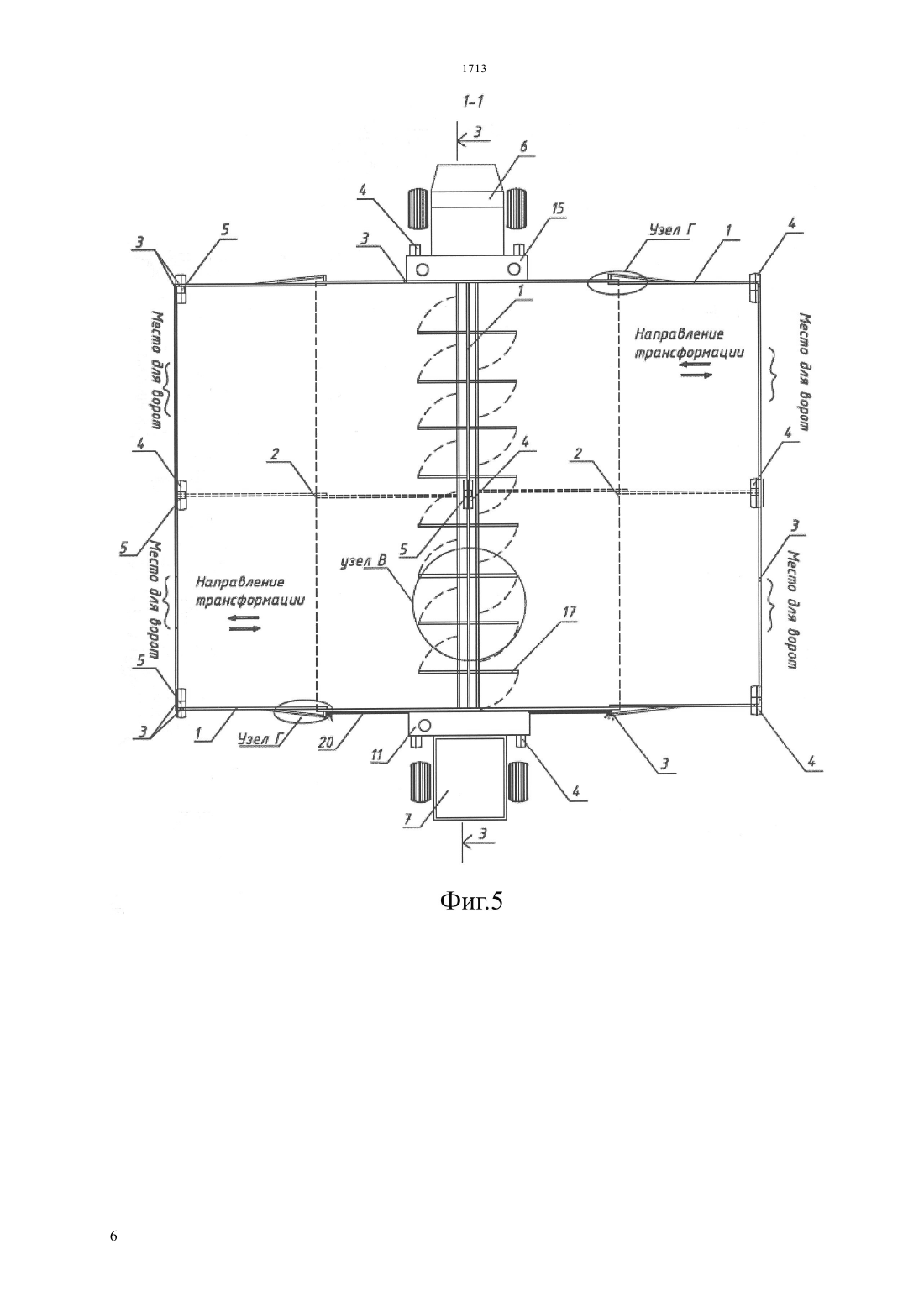

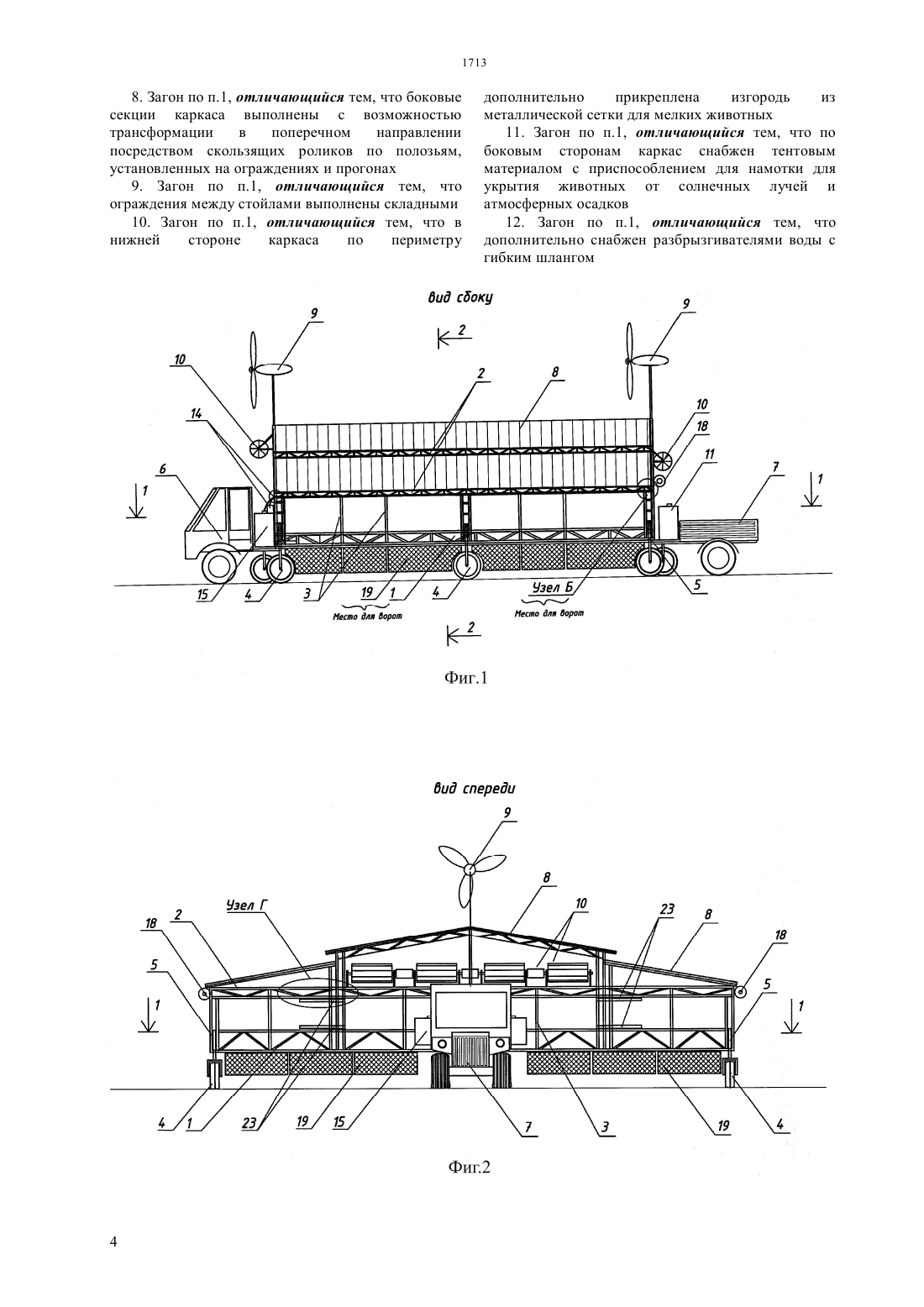

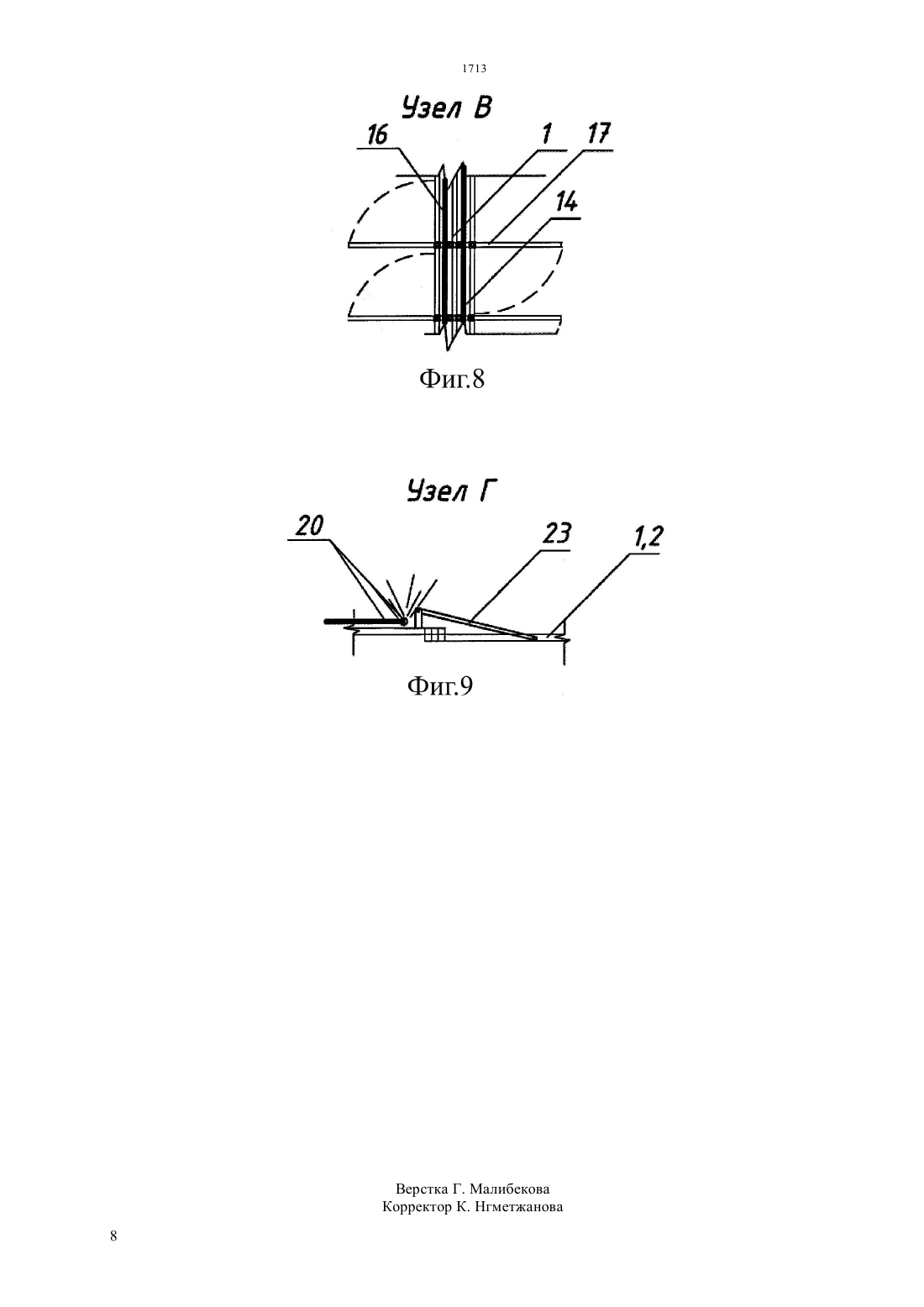

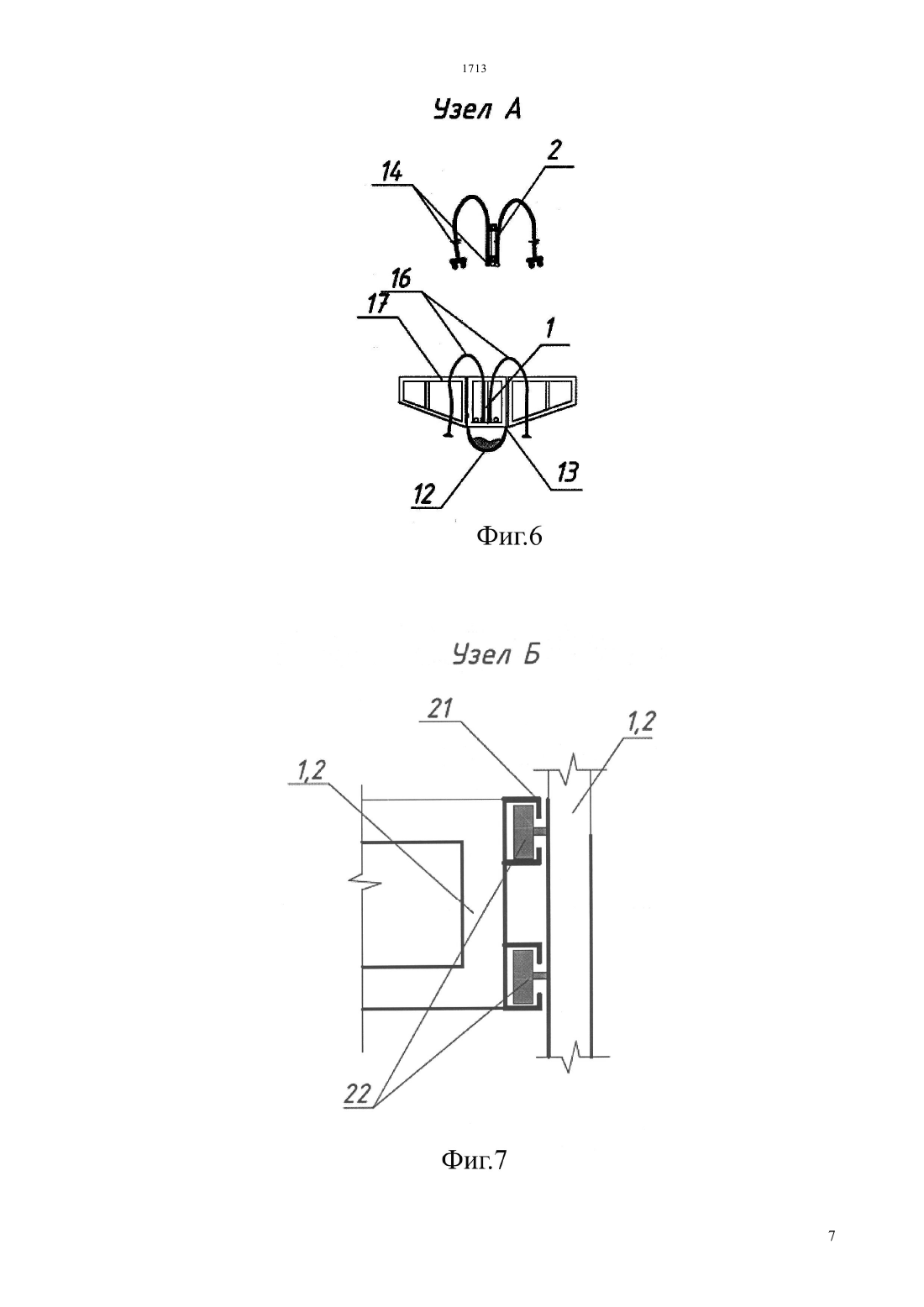

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ помощью тянущего и толкающего электроприводов,наличие укрытия от солнечных лучей, атмосферных осадков для продуктивного содержания животных, а также обеспечение доильными, поильными и другими технологическими установками. Это достигается тем, что передвижной загон для пастьбы животных,включающий легкий металлический каркас прямоугольной формы,сформированный из ограждений и прогонов,прикрепленных к стойкам, согласно полезной модели,снабжен тянущим и толкающим электроприводами,установленными с возможностью их отсоединения, и питающими электроэнергией от солнечных батарей,вертикальных и/или горизонтальных ветрогенераторов, размещенных на каркасе.(72) Марамов Бурабай Ахметов Дамир Халитович(54) ПЕРЕДВИЖНОЙ ЗАГОН ДЛЯ ПАСТЬБЫ ЖИВОТНЫХ(57) Полезная модель относится к сельскому хозяйству и может быть использована в качестве самоходного (на малом ходу) загона для беспрерывной пастьбы животных в летнее время на степных или культурных пастбищах. Техническим результатом является самоходность Полезная модель относится к сельскому хозяйству и может быть использована в качестве самоходного (на малом ходу) загона для беспрерывной пастьбы животных в летнее время на степных или культурных пастбищах. Известен передвижной загон для пастьбы животных,выполненный из шарнирносоединительных между собой решеток,установленных с возможностью перемещения относительно продольной оси загона. Загон имеет перегородки, одна из которых расположена вдоль его продольной оси, а другие перпендикулярно ей с двух сторон и установлены с возможностью поворота относительно нее, причем в продольной перегородке выполнены проемы с фиксаторами животных на время движения, при этом загон снабжен механизмом привода для перемещения перегородок / 3921585 А, 25.11.1975 г./. Недостатками данного аналога являются отсутствие кровли от солнечных лучей и атмосферных осадков, отсутствие возобновляемых источников электроэнергий, наличие множества приводов механизмов привода. Известен передвижной загон для пастьбы животных, выбранный в качестве наиболее близкого аналога, включающий легкий металлический каркас прямоугольной формы, и расположенный на опорах и колесах прямого с опорными стойками, по которым установлены покрытия с продольными и торцевыми панелями, закрепленными на несущих элементах. С целью упрощения процесса эксплуатации и транспортировки, загон выполнен в виде связанных между собой автономных секции,каркас каждой из которых снабжен опорной стойкой, продольной несущей балкой, прогонами и поперечинами, на которых с возможностью продольного горизонтального перемещения установлены опоры с колесами, причем продольные панели выполнены в виде пакета, одна из панелей которого жестко закреплена на поперечинах в средней части каркаса, а остальные шарнирно связаны между собой, при этом одна из них выполнена в виде тупого двугранного угла/ 1456071 1, 07.02.1989 г./. Недостатками данного аналога являются наличие множества сборочных элементов, сложность сборки при установке в рабочем и транспортном положении загона, отсутствие самоходного электропривода,отсутствия технологичных и функциональных установок для обслуживания животных, отсутствие возобновляемых источников энергии. Задачей полезной модели является создание передвижного загона для пастьбы животных,самоходного (на малом ходу) для беспрерывной пастьбы животных в летнее время на степных или культурных пастбищах. Техническим результатом является самоходность(на малом ходу) и транспортабельность загона с помощью тянущего и толкающего электроприводов,наличие укрытия от солнечных лучей, атмосферных осадков для продуктивного содержания животных, а также обеспечение доильными, поильными и другими технологическими установками. 2 Это достигается тем, что передвижной загон для пастьбы животных,включающий легкий металлический каркас прямоугольной формы,сформированный из ограждений и прогонов,прикрепленных к стойкам, согласно полезной модели,снабжен тянущим и толкающим электроприводами,установленными с возможностью их отсоединения, и питающими электроэнергией от солнечных батарей,вертикальных и/или горизонтальных ветрогенераторов, размещенных на каркасе. К стойкам прикреплены вертикальные опоры с амортизаторами и колесами, установленными на вертикальном валу с возможностью вращения на 90, на тянущем электроприводе установлены кабина оператора и емкость для молока, а на толкающем электроприводе установлены кузов для кормов и соли, емкость для воды. Загон дополнительно снабжен лотками для воды,кормов и соли, закрепленными посредством крепления на продольной оси под ограждением, при этом лотки для воды выполнены с возможностью забора воды из бочки посредством гибких шлангов,закрепленных к ограждению. Загон дополнительно снабжен доильными установками с насосом, закрепленными на продольной оси на прогоне, и выполненными с возможностью набора молока в молочной емкости посредством полимерных вакуумных и молочных труб. Боковые секции каркаса выполнены с возможностью трансформации в поперечном направлении посредством скользящих роликов по полозьям, установленных на ограждениях и прогонах, ограждения между стойлами выполнены складными, в нижней стороне каркаса по периметру дополнительно прикреплена изгородь из металлической сетки для мелких животных, а по боковым сторонам каркас снабжен тентовым материалом с приспособлением для намотки для укрытия животных от солнечных лучей и атмосферных осадков. Загон дополнительно снабжен разбрызгивателями воды с гибким шлангом. На фиг.1 изображен передвижной загон (вид сбоку). На фиг.2 изображен передвижной загон (вид спереди). На фиг.3 изображен передвижной загон(поперечное сечение 2-2). На фиг.5 изображен передвижной загон (план сечение 1-1). На фиг.6 изображен узел А (сечение продольного ограждения и прогона с креплением технологических установок). На фиг.7 изображен узел Б (боковой вид элементов трансформации). На фиг.8 изображен узел В (план стоило для животных). На фиг.9 изображен узел Г (боковой вид крепления элементов фиксации). Обозначения на фигурах 1 - ограждение 2 - прогон 3 - стойки 4 - колеса 5 - вертикальные опоры 6- тянущие электроприводы 7 - толкающие электроприводы 8 - солнечные батареи 9 - вертикальные ветрогенераторы 10 - горизонтальные ветрогенераторы 11 - бочка 12 - поильные лотки 13 - крепления 14 - доильные установки с насосом 15 - молочная емкость 16 - гибкий шланг 17 - складчатые перегородки 18 - тентовый материал 19 - изгороди 20 - разбрызгиватели воды 21 - полозья 22 - скользящие ролики 23 - фиксирующие тяги 24 - ветровые каналы. Полезная модель работает следующим образом. Пример. Легкий металлический каркас прямоугольной формы передвижного загона для животных состоит из ограждения (1), прогона (2), которые прикрепляются к стойкам (3). К стойкам (3) прикрепляются вертикальные опоры (5) с амортизаторами, к которым устанавливаются колеса(4) с вертикальным валом с возможностью вращения на 90. Опоры (5) с амортизаторами позволяет преодолеть, проехать через неровные поверхности. Передвижной загон приводится в движение тянущими и толкающими электроприводами (6, 7) на малом ходу,регулируемыми скоростью равной при пастьбе животных, питающими электричество от солнечных батарей (8), вертикальных и горизонтальных ветрогенераторов(9,10). На тянущем электроприводе (6) установлены кабина оператора,емкость для молока (15), а на толкающем электроприводе (7) установлены кузов для кормов и соли, емкость для воды (11). Электроприводы устанавливаются к каркасу загона с возможностью отсоединения. В центре передвижного загона на продольной оси под ограждением (1) монтируются лотки (12) для воды, кормов и соли с помощью крепления (13). В поильные лотки (12) вода попадает по гибким шлангам (16), прикрепленным к ограждению (1), из бочки (11). Гибкий шланг (16) также служит для подмывки вымени коров и обработки животных. В центре передвижного загона на продольной оси на прогоне (2), прикрепляются доильные установки(14) с насосом, по которым с помощью полимерных вакуумных и молочных труб молоко попадает в молочную емкость (15). Для дойки коров в стойлах к ограждению (1) прикрепляются на навесах складчатые перегородки (17), при малом ходу или транспортировке перегородки (17) складываются и также служит как защитное ограждение для труб доильных установок (14). С боков передвижного загона на прогоне (2), для бокового укрытия животных от солнечных лучей и атмосферных осадков, животных предусматривается тентовый материал (18) с приспособлением для намотки. При использовании передвижного загона для мелких животных снизу ограждения (1) по периметру дополнительно прикрепляются изгороди(19) из металлической сетки. Для восстановления трав после стравливания предусматривается разбрызгиватели воды (20) с гибким шлангом. При транспортировке и в рабочем положении (на малом ходу) передвижного загона уменьшаются и увеличиваются его габаритные размеры с помощью сдвижки боковых секции в поперечном направлении. Для этого на ограждениях (1) и прогонах (2) предусматривается полозья (21) и скользящие ролики (22). При рабочем (развернутом) состоянии передвижного загона центральное и боковые секции между собой для жесткости усиливаются фиксирующими тягами (23). Ветровые каналы (24) под кровлей усиливают потоки ветра за счет сквозняка на горизонтальные ветрогенераторы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Передвижной загон для пастьбы животных,включающий легкий металлический каркас прямоугольной формы,сформированный из ограждений и прогонов, прикрепленных к стойкам,отличающийся тем, что снабжен тянущим и толкающим электроприводами, установленными с возможностью их отсоединения, и питающими электроэнергией от солнечных батарей,вертикальных и/или горизонтальных ветрогенераторов, размещенных на каркасе 2. Загон по п.1, отличающийся тем, что к стойкам прикреплены вертикальные опоры с амортизаторами и колесами, установленными на вертикальном валу с возможностью вращения на 90 3. Загон по п.1, отличающийся тем, что на тянущем электроприводе установлены кабина оператора и емкость для молока 4. Загон по п.1, отличающийся тем, что на толкающем электроприводе установлены кузов для кормов и соли, емкость для воды 5. Загон по п.1, отличающийся тем, что дополнительно снабжен лотками для воды, кормов и соли, закрепленными посредством крепления на продольной оси под ограждением 6. Загон по п.п.1 и 5, отличающийся тем, что лотки для воды выполнены с возможностью забора воды из бочки посредством гибких шлангов,закрепленных к ограждению 7. Загон по п.1, отличающийся тем, что дополнительно снабжен доильными установками с насосом, закрепленными на продольной оси на прогоне, и выполненными с возможностью набора молока в молочной емкости посредством полимерных вакуумных и молочных труб 8. Загон по п.1, отличающийся тем, что боковые секции каркаса выполнены с возможностью трансформации в поперечном направлении посредством скользящих роликов по полозьям,установленных на ограждениях и прогонах 9. Загон по п.1, отличающийся тем, что ограждения между стойлами выполнены складными 10. Загон по п.1, отличающийся тем, что в нижней стороне каркаса по периметру дополнительно прикреплена изгородь из металлической сетки для мелких животных 11. Загон по п.1, отличающийся тем, что по боковым сторонам каркас снабжен тентовым материалом с приспособлением для намотки для укрытия животных от солнечных лучей и атмосферных осадков 12. Загон по п.1, отличающийся тем, что дополнительно снабжен разбрызгивателями воды с гибким шлангом
