Теплица

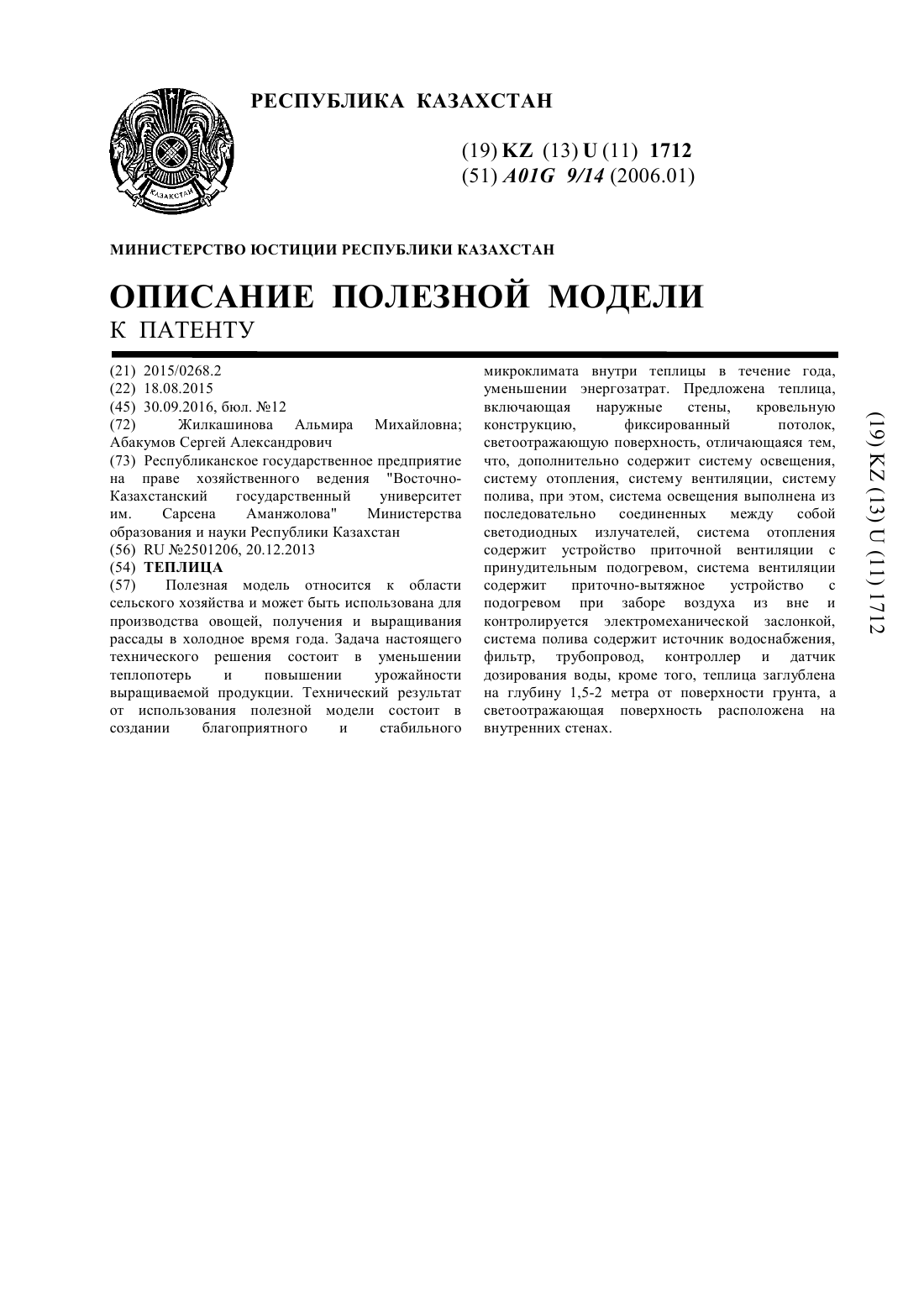

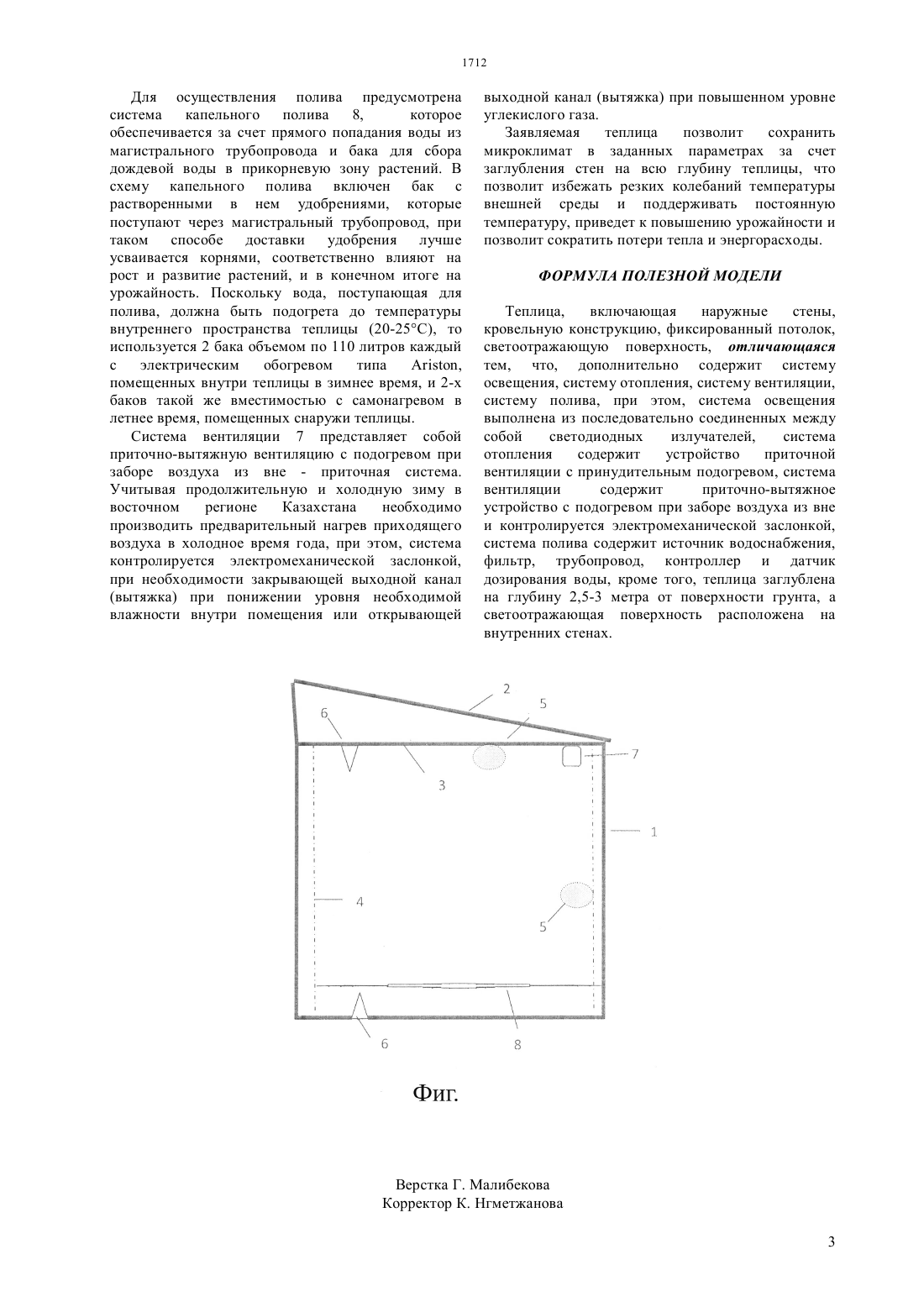

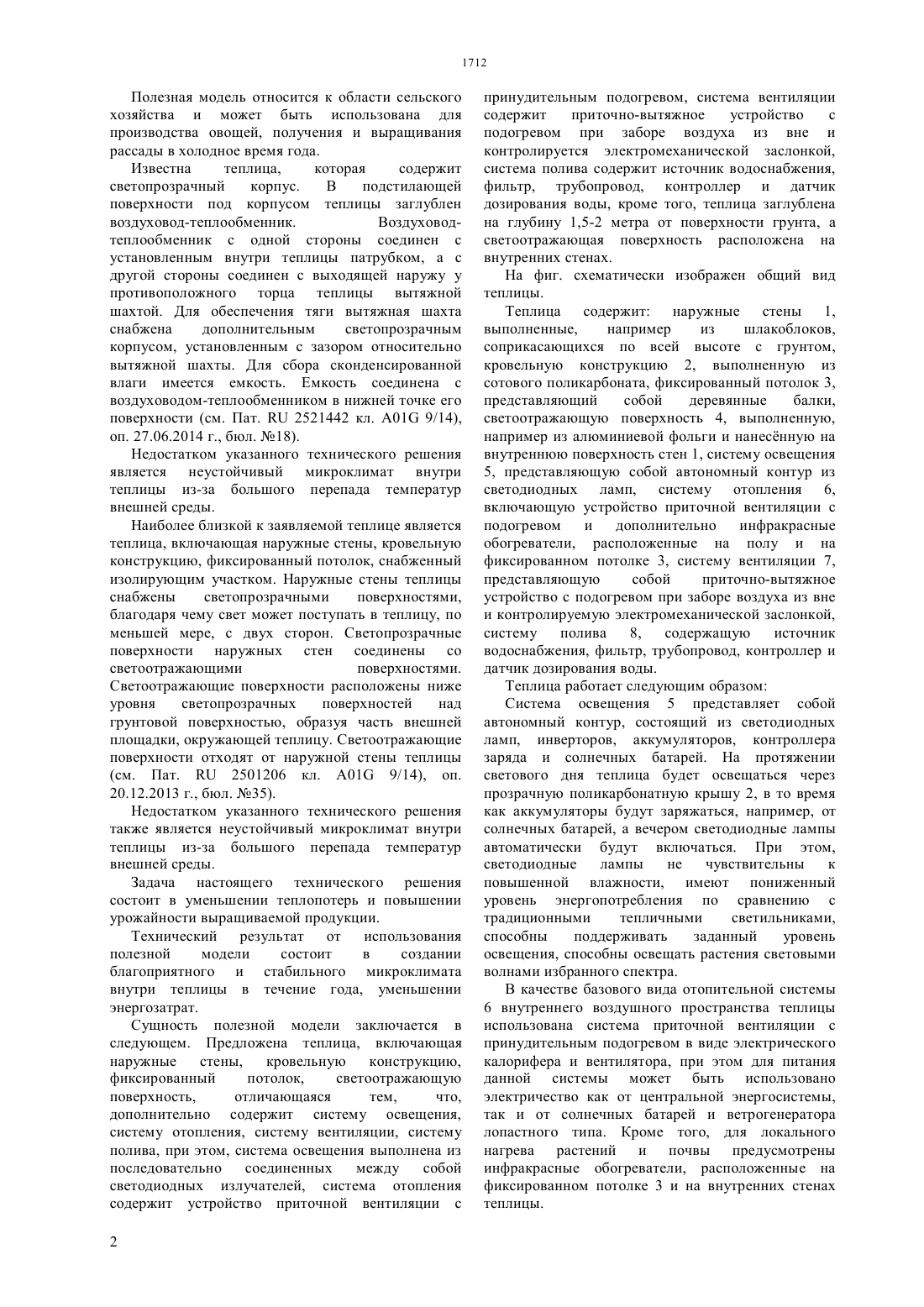

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ микроклимата внутри теплицы в течение года,уменьшении энергозатрат. Предложена теплица,включающая наружные стены,кровельную конструкцию,фиксированный потолок,светоотражающую поверхность, отличающаяся тем,что, дополнительно содержит систему освещения,систему отопления, систему вентиляции, систему полива, при этом, система освещения выполнена из последовательно соединенных между собой светодиодных излучателей, система отопления содержит устройство приточной вентиляции с принудительным подогревом, система вентиляции содержит приточно-вытяжное устройство с подогревом при заборе воздуха из вне и контролируется электромеханической заслонкой,система полива содержит источник водоснабжения,фильтр, трубопровод, контроллер и датчик дозирования воды, кроме того, теплица заглублена на глубину 1,5-2 метра от поверхности грунта, а светоотражающая поверхность расположена на внутренних стенах.(72) Жилкашинова Альмира Михайловна Абакумов Сергей Александрович(73) Республиканское государственное предприятие на праве хозяйственного ведения ВосточноКазахстанский государственный университет им. Сарсена Аманжолова Министерства образования и науки Республики Казахстан(57) Полезная модель относится к области сельского хозяйства и может быть использована для производства овощей, получения и выращивания рассады в холодное время года. Задача настоящего технического решения состоит в уменьшении теплопотерь и повышении урожайности выращиваемой продукции. Технический результат от использования полезной модели состоит в создании благоприятного и стабильного Полезная модель относится к области сельского хозяйства и может быть использована для производства овощей, получения и выращивания рассады в холодное время года. Известна теплица,которая содержит светопрозрачный корпус. В подстилающей поверхности под корпусом теплицы заглублен воздуховод-теплообменник. Воздуховодтеплообменник с одной стороны соединен с установленным внутри теплицы патрубком, а с другой стороны соединен с выходящей наружу у противоположного торца теплицы вытяжной шахтой. Для обеспечения тяги вытяжная шахта снабжена дополнительным светопрозрачным корпусом, установленным с зазором относительно вытяжной шахты. Для сбора сконденсированной влаги имеется емкость. Емкость соединена с воздуховодом-теплообменником в нижней точке его поверхности (см. Пат.2521442 кл. А 01 9/14),оп. 27.06.2014 г., бюл. 18). Недостатком указанного технического решения является неустойчивый микроклимат внутри теплицы из-за большого перепада температур внешней среды. Наиболее близкой к заявляемой теплице является теплица, включающая наружные стены, кровельную конструкцию, фиксированный потолок, снабженный изолирующим участком. Наружные стены теплицы снабжены светопрозрачными поверхностями,благодаря чему свет может поступать в теплицу, по меньшей мере, с двух сторон. Светопрозрачные поверхности наружных стен соединены со светоотражающими поверхностями. Светоотражающие поверхности расположены ниже уровня светопрозрачных поверхностей над грунтовой поверхностью, образуя часть внешней площадки, окружающей теплицу. Светоотражающие поверхности отходят от наружной стены теплицы(см. Пат.2501206 кл. 01 9/14), оп. 20.12.2013 г., бюл. 35). Недостатком указанного технического решения также является неустойчивый микроклимат внутри теплицы из-за большого перепада температур внешней среды. Задача настоящего технического решения состоит в уменьшении теплопотерь и повышении урожайности выращиваемой продукции. Технический результат от использования полезной модели состоит в создании благоприятного и стабильного микроклимата внутри теплицы в течение года, уменьшении энергозатрат. Сущность полезной модели заключается в следующем. Предложена теплица, включающая наружные стены, кровельную конструкцию,фиксированный потолок,светоотражающую поверхность,отличающаяся тем,что,дополнительно содержит систему освещения,систему отопления, систему вентиляции, систему полива, при этом, система освещения выполнена из последовательно соединенных между собой светодиодных излучателей, система отопления содержит устройство приточной вентиляции с 2 принудительным подогревом, система вентиляции содержит приточно-вытяжное устройство с подогревом при заборе воздуха из вне и контролируется электромеханической заслонкой,система полива содержит источник водоснабжения,фильтр, трубопровод, контроллер и датчик дозирования воды, кроме того, теплица заглублена на глубину 1,5-2 метра от поверхности грунта, а светоотражающая поверхность расположена на внутренних стенах. На фиг. схематически изображен общий вид теплицы. Теплица содержит наружные стены 1,выполненные,например из шлакоблоков,соприкасающихся по всей высоте с грунтом,кровельную конструкцию 2, выполненную из сотового поликарбоната, фиксированный потолок 3,представляющий собой деревянные балки,светоотражающую поверхность 4, выполненную,например из алюминиевой фольги и нанеснную на внутреннюю поверхность стен 1, систему освещения 5, представляющую собой автономный контур из светодиодных ламп, систему отопления 6,включающую устройство приточной вентиляции с подогревом и дополнительно инфракрасные обогреватели, расположенные на полу и на фиксированном потолке 3, систему вентиляции 7,представляющую собой приточно-вытяжное устройство с подогревом при заборе воздуха из вне и контролируемую электромеханической заслонкой,систему полива 8, содержащую источник водоснабжения, фильтр, трубопровод, контроллер и датчик дозирования воды. Теплица работает следующим образом Система освещения 5 представляет собой автономный контур, состоящий из светодиодных ламп, инверторов, аккумуляторов, контроллера заряда и солнечных батарей. На протяжении светового дня теплица будет освещаться через прозрачную поликарбонатную крышу 2, в то время как аккумуляторы будут заряжаться, например, от солнечных батарей, а вечером светодиодные лампы автоматически будут включаться. При этом,светодиодные лампы не чувствительны к повышенной влажности, имеют пониженный уровень энергопотребления по сравнению с традиционными тепличными светильниками,способны поддерживать заданный уровень освещения, способны освещать растения световыми волнами избранного спектра. В качестве базового вида отопительной системы 6 внутреннего воздушного пространства теплицы использована система приточной вентиляции с принудительным подогревом в виде электрического калорифера и вентилятора, при этом для питания данной системы может быть использовано электричество как от центральной энергосистемы,так и от солнечных батарей и ветрогенератора лопастного типа. Кроме того, для локального нагрева растений и почвы предусмотрены инфракрасные обогреватели, расположенные на фиксированном потолке 3 и на внутренних стенах теплицы. Для осуществления полива предусмотрена система капельного полива 8,которое обеспечивается за счет прямого попадания воды из магистрального трубопровода и бака для сбора дождевой воды в прикорневую зону растений. В схему капельного полива включен бак с растворенными в нем удобрениями, которые поступают через магистральный трубопровод, при таком способе доставки удобрения лучше усваивается корнями, соответственно влияют на рост и развитие растений, и в конечном итоге на урожайность. Поскольку вода, поступающая для полива, должна быть подогрета до температуры внутреннего пространства теплицы (20-25 С), то используется 2 бака объемом по 110 литров каждый с электрическим обогревом типа,помещенных внутри теплицы в зимнее время, и 2-х баков такой же вместимостью с самонагревом в летнее время, помещенных снаружи теплицы. Система вентиляции 7 представляет собой приточно-вытяжную вентиляцию с подогревом при заборе воздуха из вне - приточная система. Учитывая продолжительную и холодную зиму в восточном регионе Казахстана необходимо производить предварительный нагрев приходящего воздуха в холодное время года, при этом, система контролируется электромеханической заслонкой,при необходимости закрывающей выходной канал(вытяжка) при понижении уровня необходимой влажности внутри помещения или открывающей выходной канал (вытяжка) при повышенном уровне углекислого газа. Заявляемая теплица позволит сохранить микроклимат в заданных параметрах за счет заглубления стен на всю глубину теплицы, что позволит избежать резких колебаний температуры внешней среды и поддерживать постоянную температуру, приведет к повышению урожайности и позволит сократить потери тепла и энергорасходы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Теплица,включающая наружные стены,кровельную конструкцию, фиксированный потолок,светоотражающую поверхность, отличающаяся тем, что, дополнительно содержит систему освещения, систему отопления, систему вентиляции,систему полива, при этом, система освещения выполнена из последовательно соединенных между собой светодиодных излучателей,система отопления содержит устройство приточной вентиляции с принудительным подогревом, система вентиляции содержит приточно-вытяжное устройство с подогревом при заборе воздуха из вне и контролируется электромеханической заслонкой,система полива содержит источник водоснабжения,фильтр, трубопровод, контроллер и датчик дозирования воды, кроме того, теплица заглублена на глубину 2,5-3 метра от поверхности грунта, а светоотражающая поверхность расположена на внутренних стенах.
