Передвижной умывальник

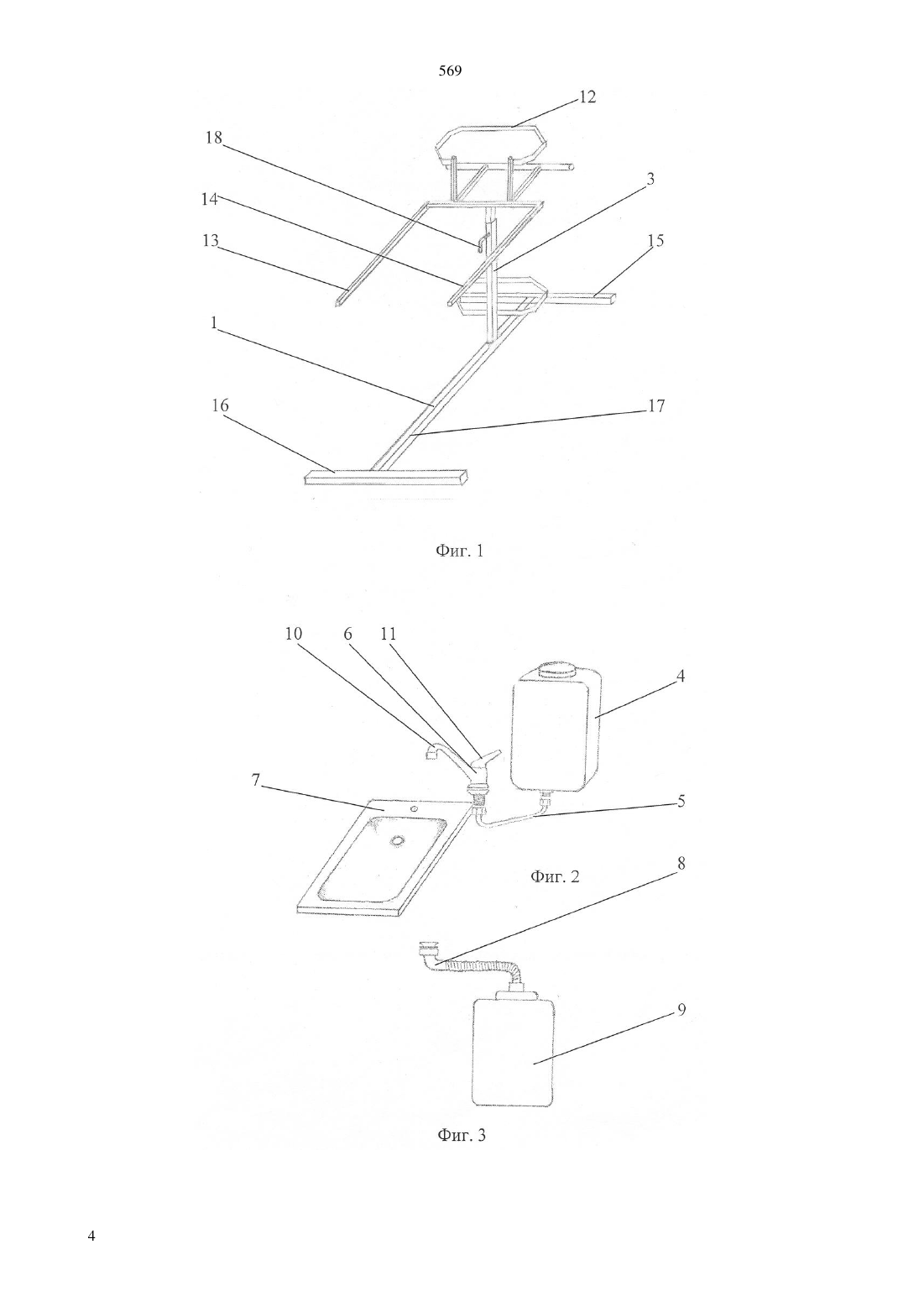

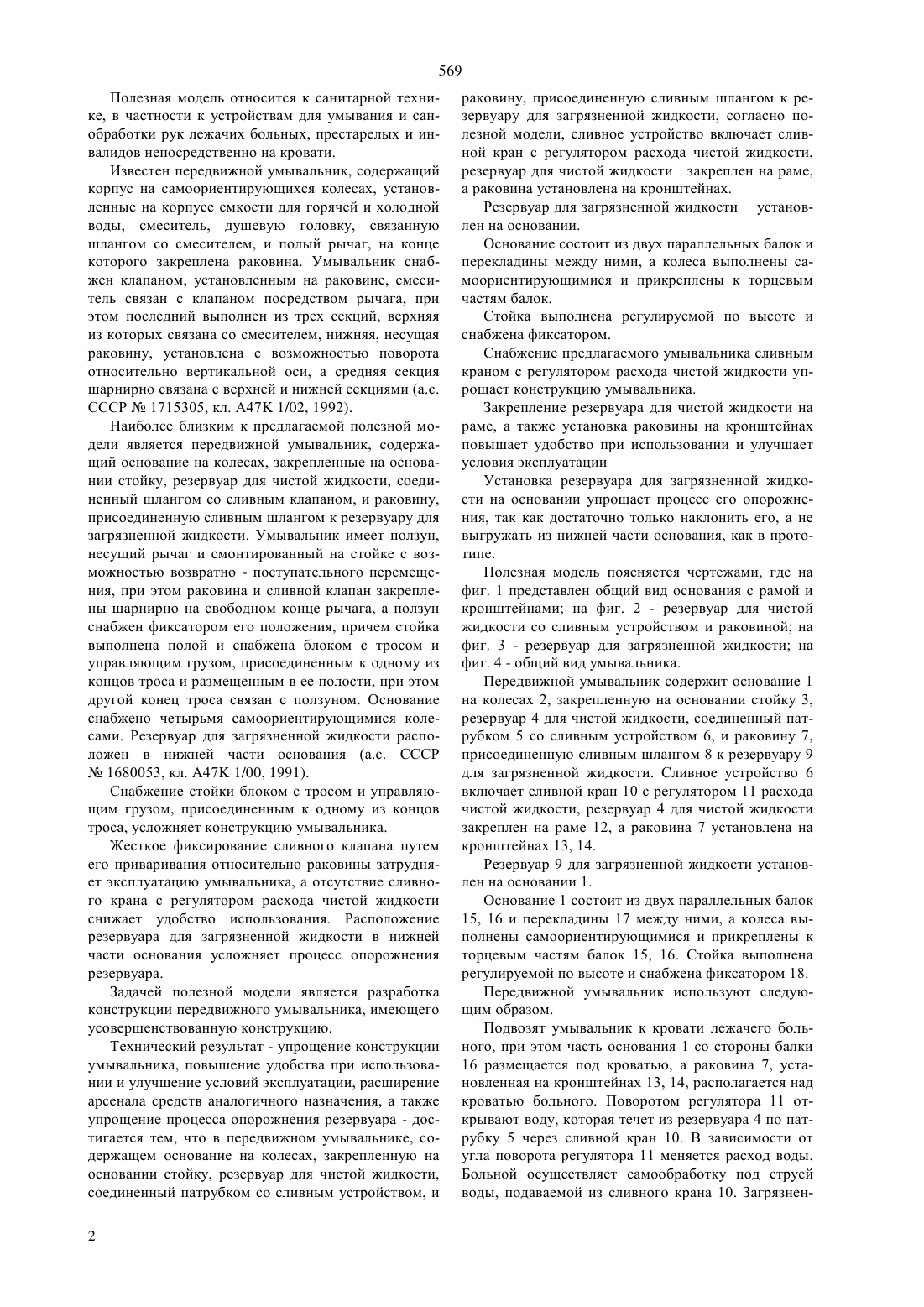

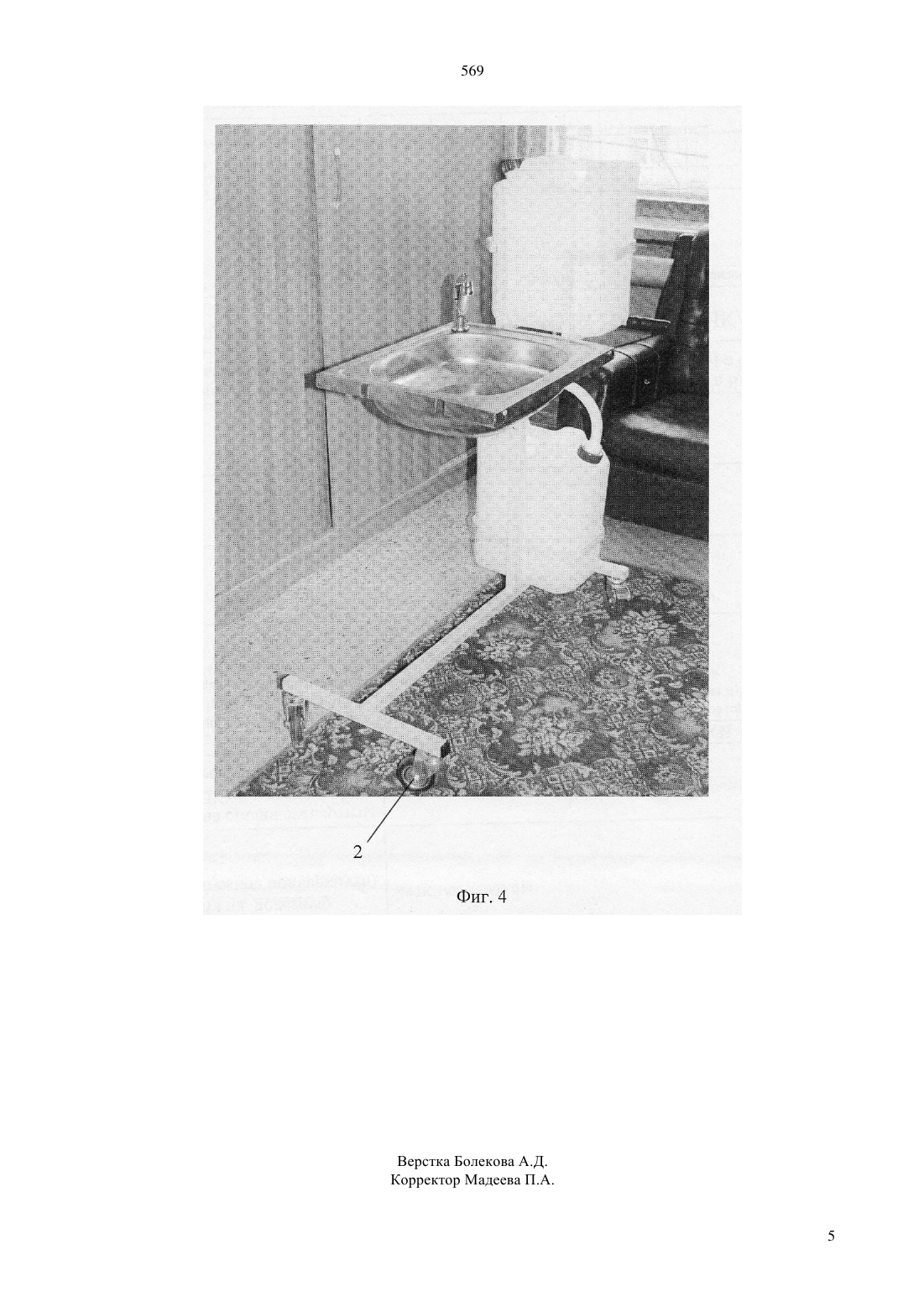

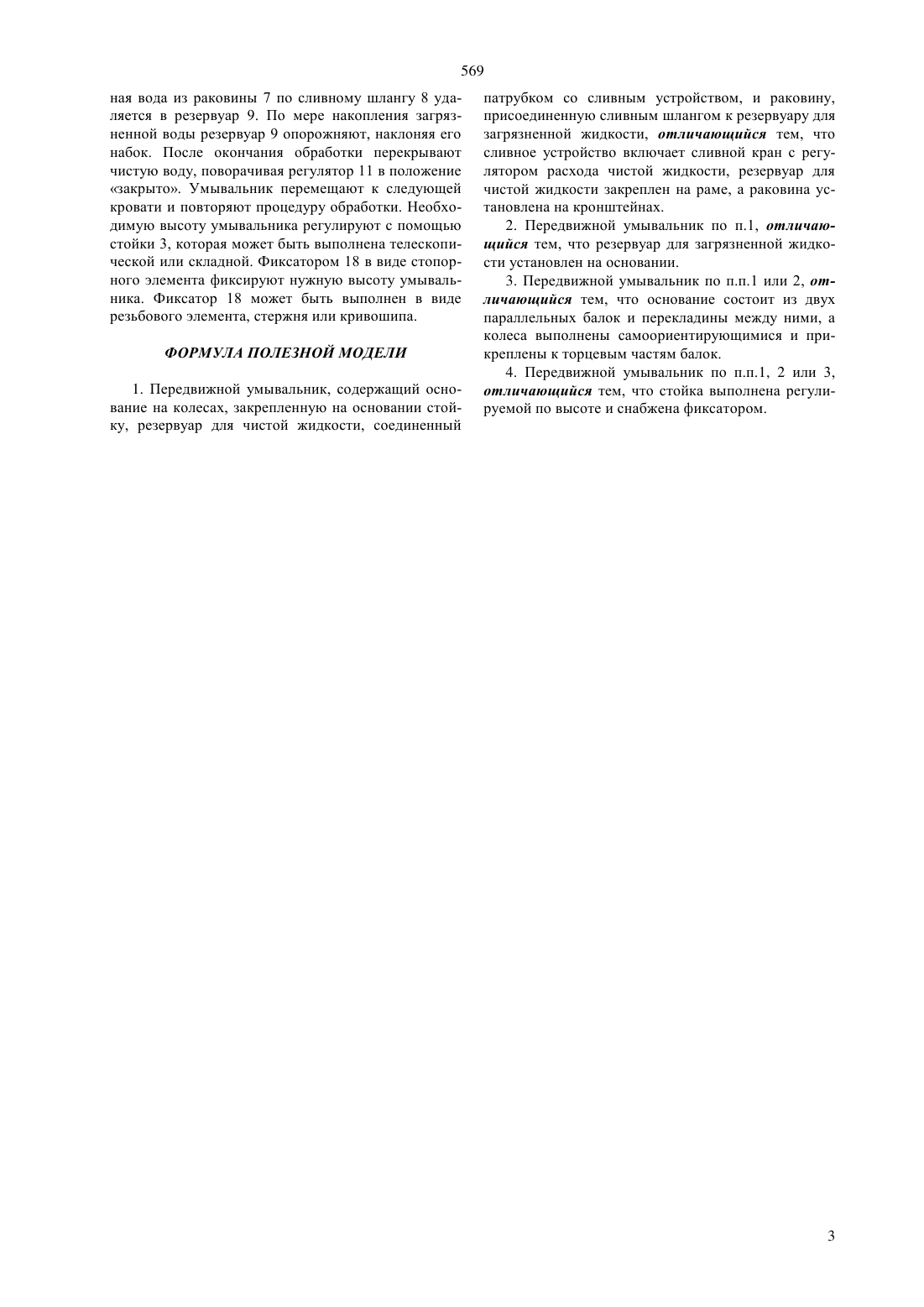

(51) 47 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ держащем основание на колесах, закрепленную на основании стойку, резервуар для чистой жидкости,соединенный патрубком со сливным устройством, и раковину, присоединенную сливным шлангом к резервуару для загрязненной жидкости, согласно полезной модели, сливное устройство включает сливной кран с регулятором расхода чистой жидкости,резервуар для чистой жидкости закреплен на раме, а раковина установлена на кронштейнах. Резервуар для загрязненной жидкости установлен на основании. Основание состоит из двух параллельных балок и перекладины между ними, а колеса выполнены самоориентирующимися и прикреплены к торцевым частям балок. Стойка выполнена регулируемой по высоте и снабжена фиксатором.(57) Полезная модель относится к санитарной технике, в частности к устройствам для умывания и санобработки рук лежачих больных, престарелых и инвалидов непосредственно на кровати. Технический результат - упрощение конструкции умывальника, повышение удобства при использовании и улучшение условий эксплуатации, расширение арсенала средств аналогичного назначения, а также упрощение процесса опорожнения резервуара - достигается тем, что в передвижном умывальнике, со 569 Полезная модель относится к санитарной технике, в частности к устройствам для умывания и санобработки рук лежачих больных, престарелых и инвалидов непосредственно на кровати. Известен передвижной умывальник, содержащий корпус на самоориентирующихся колесах, установленные на корпусе емкости для горячей и холодной воды, смеситель, душевую головку, связанную шлангом со смесителем, и полый рычаг, на конце которого закреплена раковина. Умывальник снабжен клапаном, установленным на раковине, смеситель связан с клапаном посредством рычага, при этом последний выполнен из трех секций, верхняя из которых связана со смесителем, нижняя, несущая раковину, установлена с возможностью поворота относительно вертикальной оси, а средняя секция шарнирно связана с верхней и нижней секциями (а.с. СССР 1715305, кл. А 47 1/02, 1992). Наиболее близким к предлагаемой полезной модели является передвижной умывальник, содержащий основание на колесах, закрепленные на основании стойку, резервуар для чистой жидкости, соединенный шлангом со сливным клапаном, и раковину,присоединенную сливным шлангом к резервуару для загрязненной жидкости. Умывальник имеет ползун,несущий рычаг и смонтированный на стойке с возможностью возвратно - поступательного перемещения, при этом раковина и сливной клапан закреплены шарнирно на свободном конце рычага, а ползун снабжен фиксатором его положения, причем стойка выполнена полой и снабжена блоком с тросом и управляющим грузом, присоединенным к одному из концов троса и размещенным в ее полости, при этом другой конец троса связан с ползуном. Основание снабжено четырьмя самоориентирующимися колесами. Резервуар для загрязненной жидкости расположен в нижней части основания (а.с. СССР 1680053, кл. А 47 1/00, 1991). Снабжение стойки блоком с тросом и управляющим грузом, присоединенным к одному из концов троса, усложняет конструкцию умывальника. Жесткое фиксирование сливного клапана путем его приваривания относительно раковины затрудняет эксплуатацию умывальника, а отсутствие сливного крана с регулятором расхода чистой жидкости снижает удобство использования. Расположение резервуара для загрязненной жидкости в нижней части основания усложняет процесс опорожнения резервуара. Задачей полезной модели является разработка конструкции передвижного умывальника, имеющего усовершенствованную конструкцию. Технический результат - упрощение конструкции умывальника, повышение удобства при использовании и улучшение условий эксплуатации, расширение арсенала средств аналогичного назначения, а также упрощение процесса опорожнения резервуара - достигается тем, что в передвижном умывальнике, содержащем основание на колесах, закрепленную на основании стойку, резервуар для чистой жидкости,соединенный патрубком со сливным устройством, и 2 раковину, присоединенную сливным шлангом к резервуару для загрязненной жидкости, согласно полезной модели, сливное устройство включает сливной кран с регулятором расхода чистой жидкости,резервуар для чистой жидкости закреплен на раме,а раковина установлена на кронштейнах. Резервуар для загрязненной жидкости установлен на основании. Основание состоит из двух параллельных балок и перекладины между ними, а колеса выполнены самоориентирующимися и прикреплены к торцевым частям балок. Стойка выполнена регулируемой по высоте и снабжена фиксатором. Снабжение предлагаемого умывальника сливным краном с регулятором расхода чистой жидкости упрощает конструкцию умывальника. Закрепление резервуара для чистой жидкости на раме, а также установка раковины на кронштейнах повышает удобство при использовании и улучшает условия эксплуатации Установка резервуара для загрязненной жидкости на основании упрощает процесс его опорожнения, так как достаточно только наклонить его, а не выгружать из нижней части основания, как в прототипе. Полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид основания с рамой и кронштейнами на фиг. 2 - резервуар для чистой жидкости со сливным устройством и раковиной на фиг. 3 - резервуар для загрязненной жидкости на фиг. 4 - общий вид умывальника. Передвижной умывальник содержит основание 1 на колесах 2, закрепленную на основании стойку 3,резервуар 4 для чистой жидкости, соединенный патрубком 5 со сливным устройством 6, и раковину 7,присоединенную сливным шлангом 8 к резервуару 9 для загрязненной жидкости. Сливное устройство 6 включает сливной кран 10 с регулятором 11 расхода чистой жидкости, резервуар 4 для чистой жидкости закреплен на раме 12, а раковина 7 установлена на кронштейнах 13, 14. Резервуар 9 для загрязненной жидкости установлен на основании 1. Основание 1 состоит из двух параллельных балок 15, 16 и перекладины 17 между ними, а колеса выполнены самоориентирующимися и прикреплены к торцевым частям балок 15, 16. Стойка выполнена регулируемой по высоте и снабжена фиксатором 18. Передвижной умывальник используют следующим образом. Подвозят умывальник к кровати лежачего больного, при этом часть основания 1 со стороны балки 16 размещается под кроватью, а раковина 7, установленная на кронштейнах 13, 14, располагается над кроватью больного. Поворотом регулятора 11 открывают воду, которая течет из резервуара 4 по патрубку 5 через сливной кран 10. В зависимости от угла поворота регулятора 11 меняется расход воды. Больной осуществляет самообработку под струей воды, подаваемой из сливного крана 10. Загрязнен 569 ная вода из раковины 7 по сливному шлангу 8 удаляется в резервуар 9. По мере накопления загрязненной воды резервуар 9 опорожняют, наклоняя его набок. После окончания обработки перекрывают чистую воду, поворачивая регулятор 11 в положение закрыто. Умывальник перемещают к следующей кровати и повторяют процедуру обработки. Необходимую высоту умывальника регулируют с помощью стойки 3, которая может быть выполнена телескопической или складной. Фиксатором 18 в виде стопорного элемента фиксируют нужную высоту умывальника. Фиксатор 18 может быть выполнен в виде резьбового элемента, стержня или кривошипа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Передвижной умывальник, содержащий основание на колесах, закрепленную на основании стойку, резервуар для чистой жидкости, соединенный патрубком со сливным устройством, и раковину,присоединенную сливным шлангом к резервуару для загрязненной жидкости, отличающийся тем, что сливное устройство включает сливной кран с регулятором расхода чистой жидкости, резервуар для чистой жидкости закреплен на раме, а раковина установлена на кронштейнах. 2. Передвижной умывальник по п.1, отличающийся тем, что резервуар для загрязненной жидкости установлен на основании. 3. Передвижной умывальник по п.п.1 или 2, отличающийся тем, что основание состоит из двух параллельных балок и перекладины между ними, а колеса выполнены самоориентирующимися и прикреплены к торцевым частям балок. 4. Передвижной умывальник по п.п.1, 2 или 3,отличающийся тем, что стойка выполнена регулируемой по высоте и снабжена фиксатором.
