Солнечная водоподъемная установка

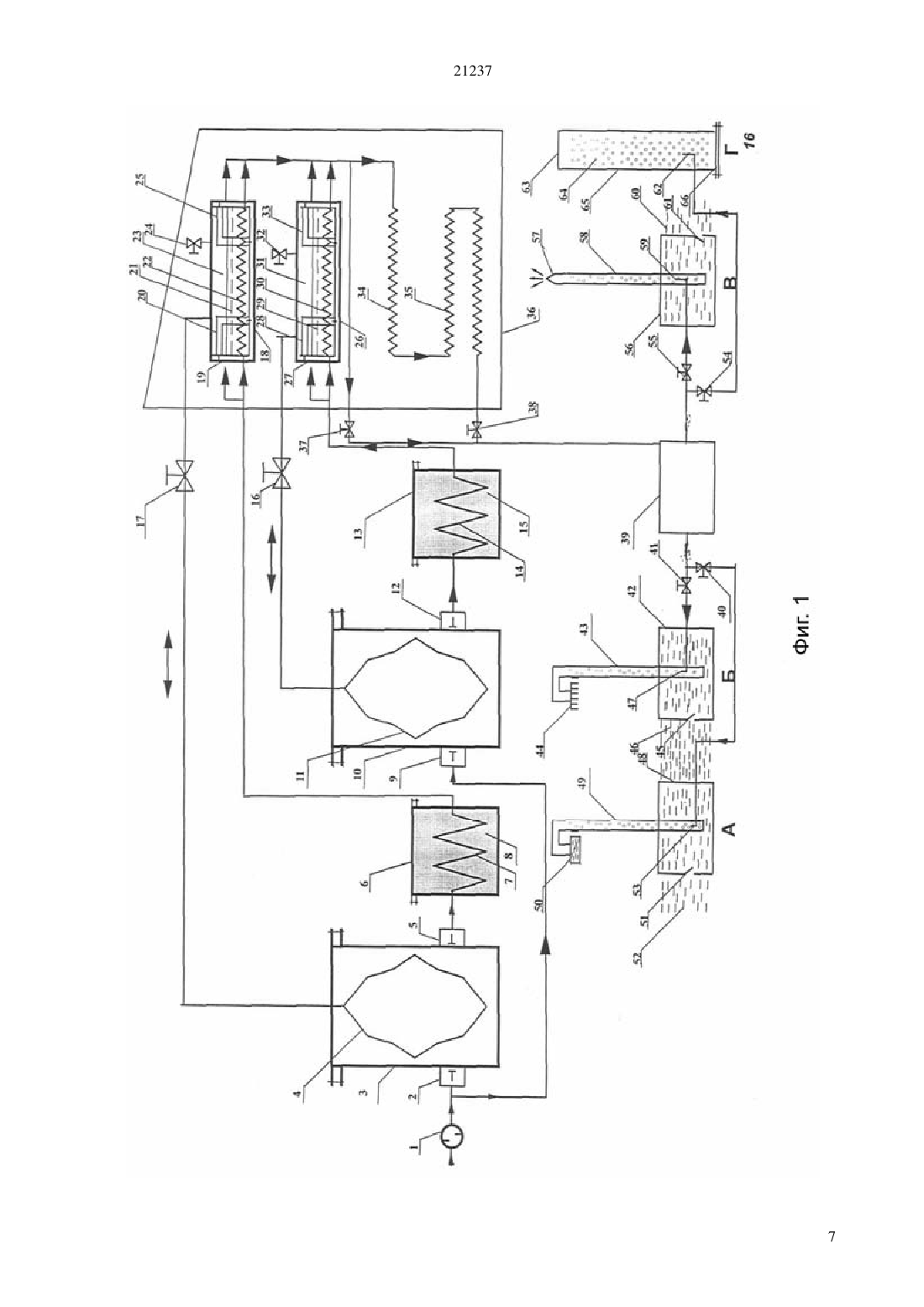

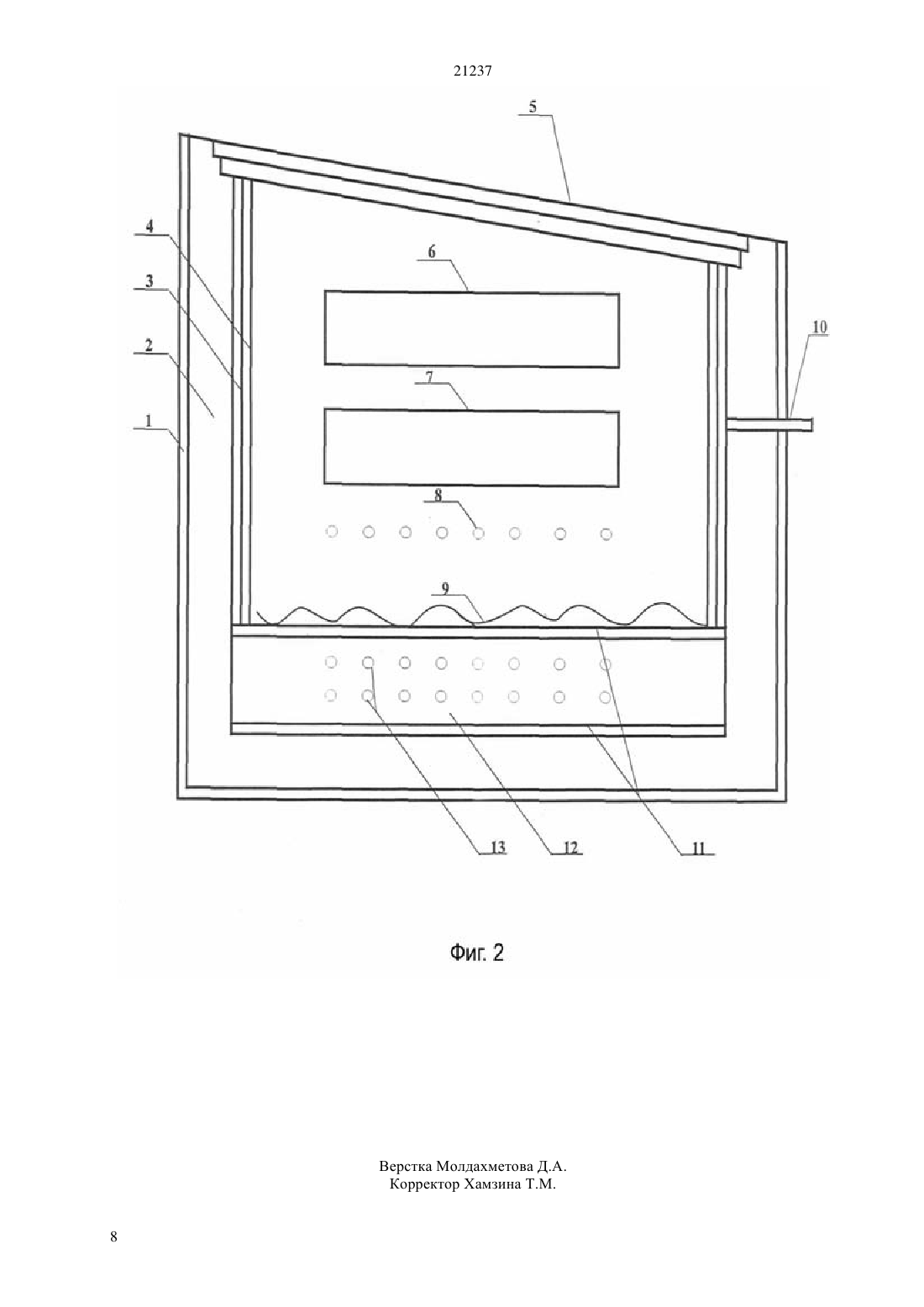

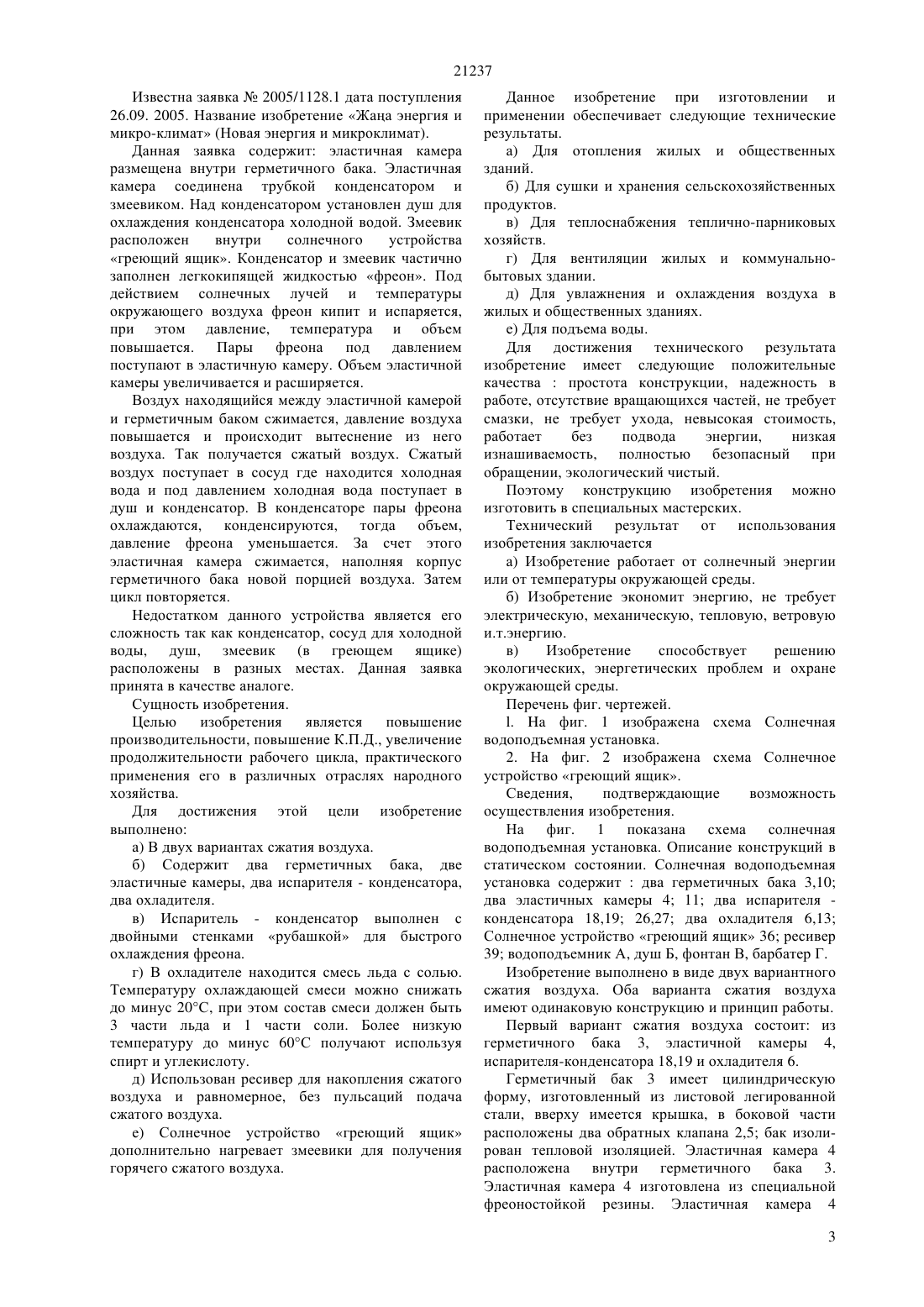

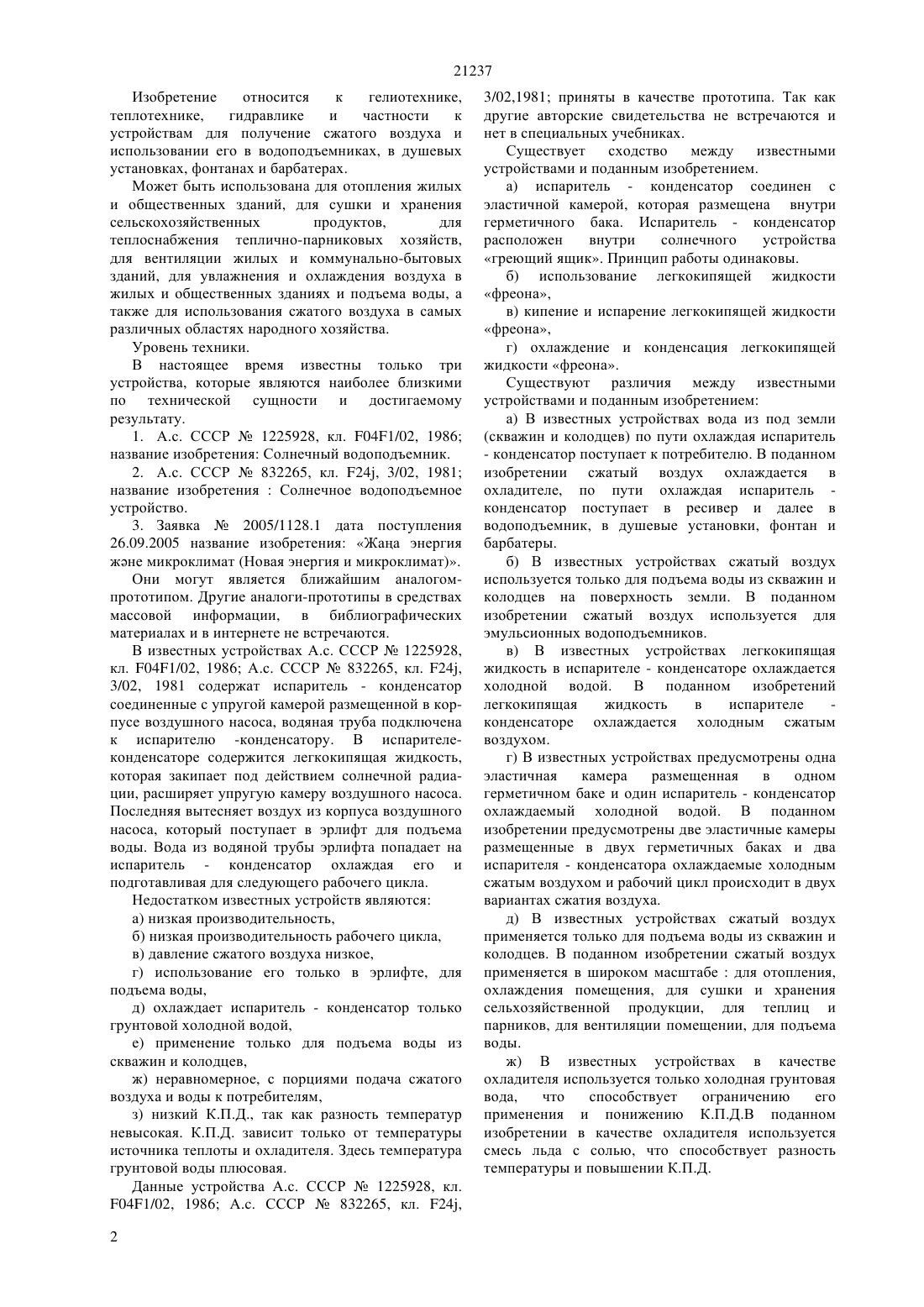

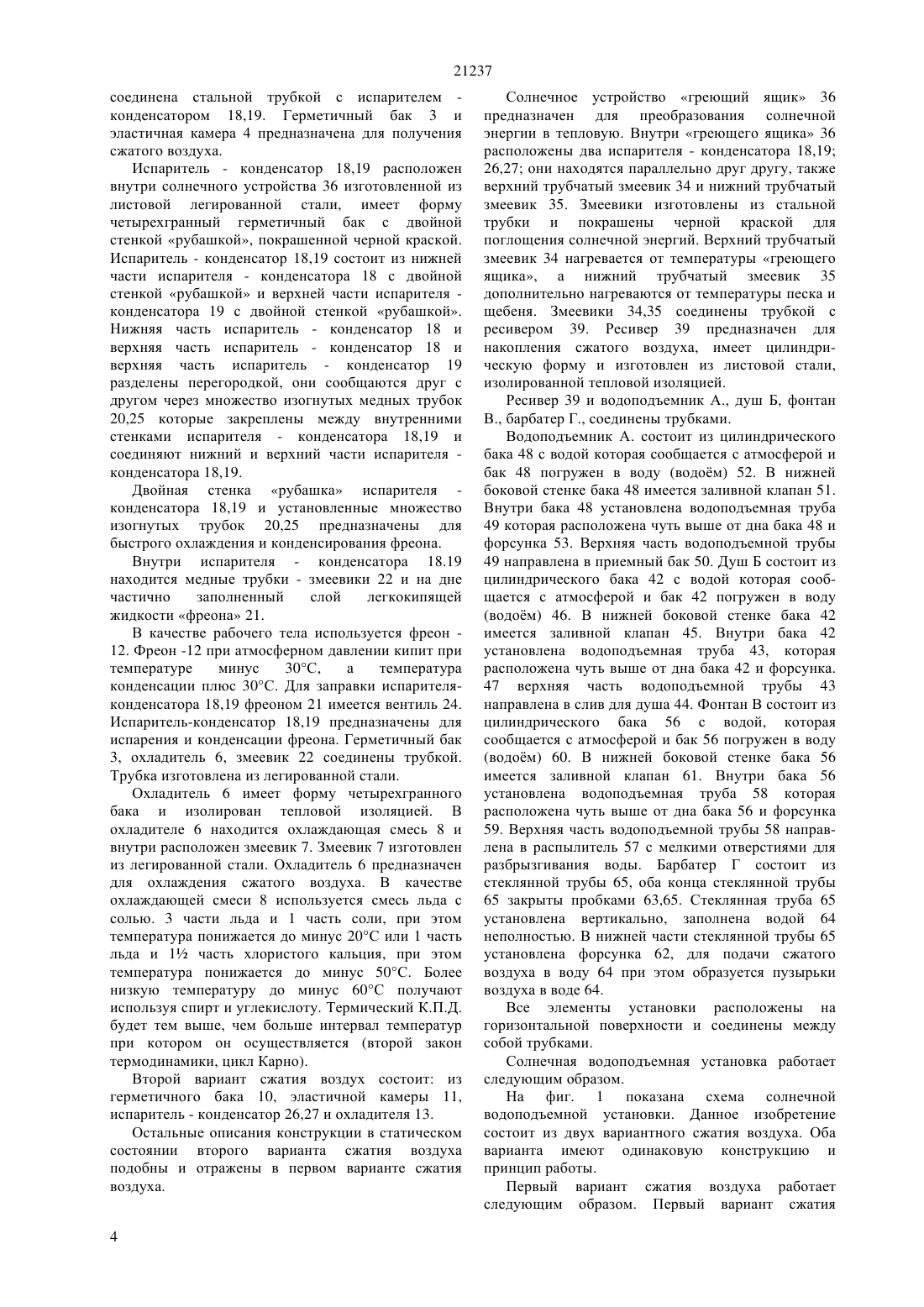

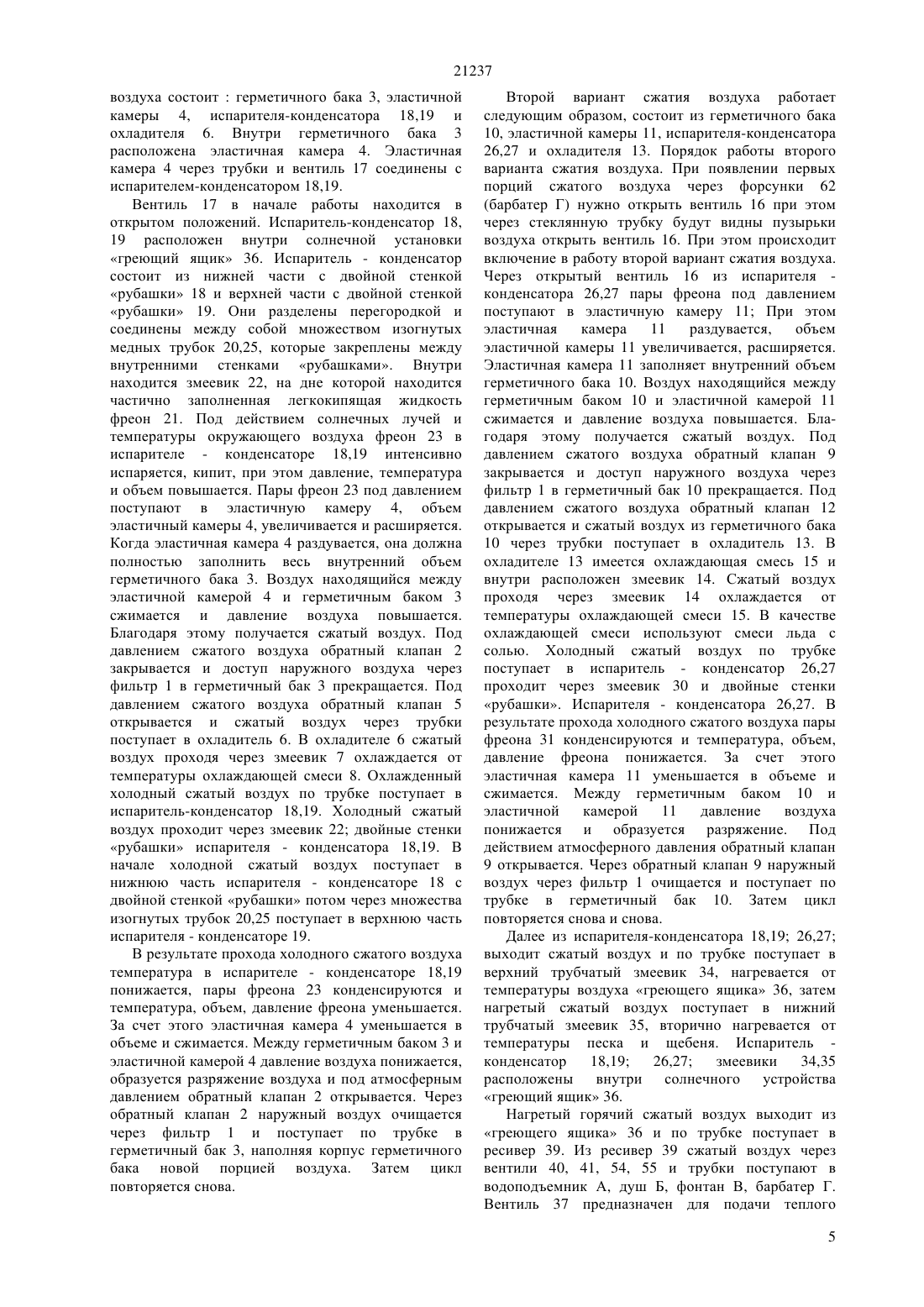

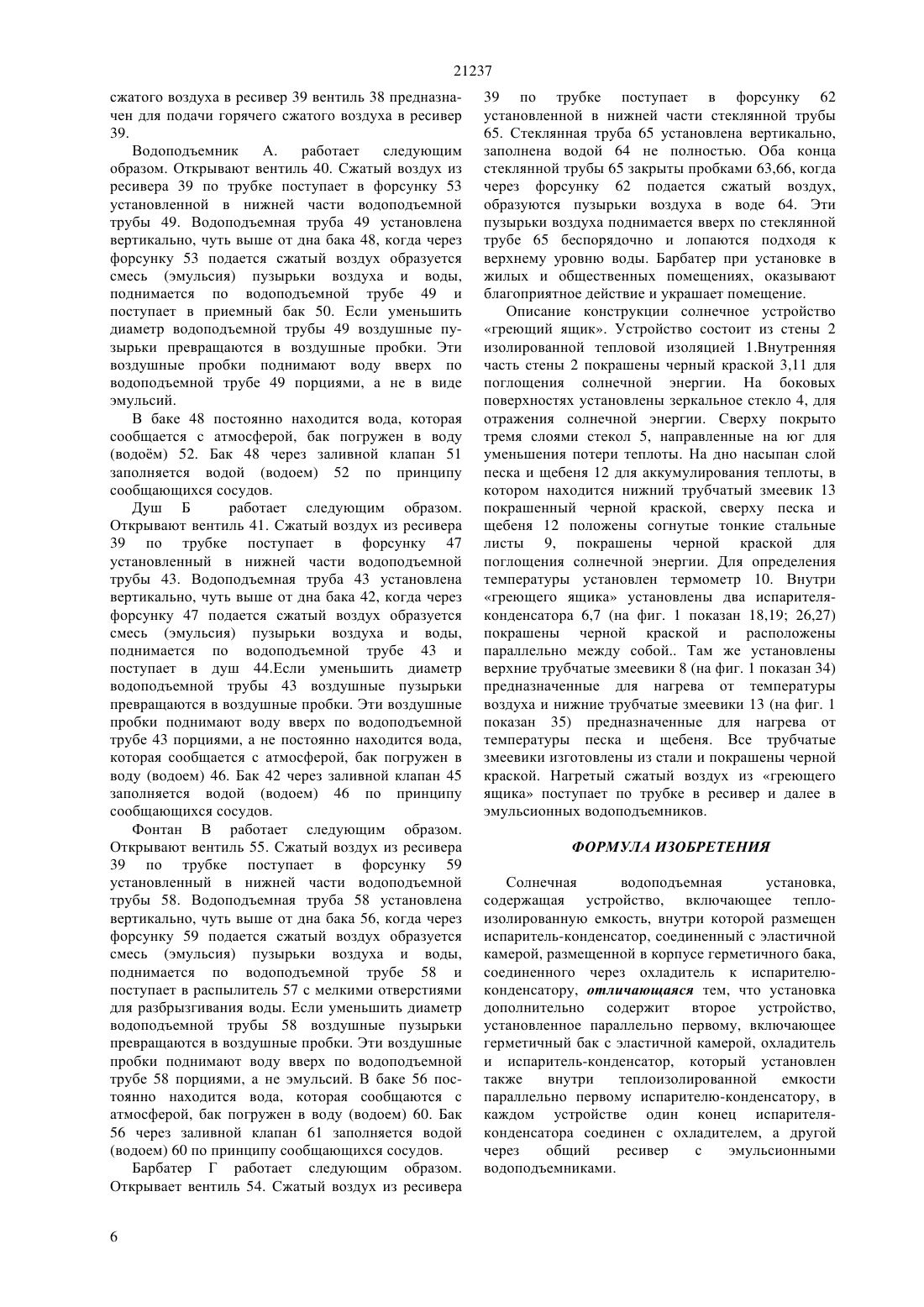

(51) 24 2/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ресивер с эмульсионными водоподъемниками. Технический результат заключается в повышении производительности,увеличение К.П.Д.,продолжительность рабочего цикла. В последнем запросе от 16.09.2008. предлагалось уточнить позиции элементов на фиг. 2. В описании изобретения на фиг. 1 изображена схема водоподъемная установка, где элементы позиций обозначены цифрами от 1 до 35. На фиг. 2 изображена схема солнечная устройство греющий ящик, где элементы позиций обозначены цифрами от 1 до 66. Фиг. 1 и 2 начерчены на разных форматах и описание конструкций указаны на разных листах. Во всех технических учебниках позиции элементов на разных чертежах номеруются одними и теми же цифрами, начинается с 1(единицы). Поэтому авторы считают оставить номера позиций элементов на фиг. 2 без изменений. Ответы на запрос экспертизы 4674/02 от 04.03.2008,4965/02 от 05.03.2008,4696/02 от 04.03.2008. Авторы дали согласие изменить термин греющий ящик на название солнечный коллектор. В последнем запросе от 16.09.2008 предлагалось исключить в описании изобретения термин греющий ящик и предоставить полностью описание изобретения. Авторы считают целесообразным оставить в описании изобретения термин греющий ящик, так как абсолютно во всех технических учебниках где описаны солнечные установки с использованием энергии солнца,использован термин греющий ящик, который известен давно и распространен. Термин греющий ящик и солнечный коллектор идентичны.(76) Абдикаликов Асаумудин , Абдикаликова Гулжахан Орынтаевна , Абдикаликов Нуржан Асаумудинович(57) Изобретение относится к гелиотехнике,теплотехнике, гидравлике и в частности к устройствам для получения сжатого воздуха с использованием его в водоподъемниках, в душевых устройствах, фонтанах и барбатерах. Цель изобретения преобразование солнечной энергии в энергию сжатого воздуха и его практического применения. Использование экологической чистой солнечной энергии - актуальная в настоящее время проблема. Использование энергии сжатого воздуха экономит энергетические ресурсы и способствует решению экологических проблем и охраны окружающей среды. Солнечная водоподъемная установка, содержит устройство, включающее теплоизолированную емкость, внутри которой размещен испаритель-конденсатор, соединенный с эластичной камерой, размещенной в корпусе герметичного бака, соединенного через охладитель к испарителю-конденсатору. Установка дополнительно содержит второе устройство,установленное параллельно первому. В каждом устройстве один конец испарителя - конденсатора соединен с охладителем, а другой через общий 21237 Изобретение относится к гелиотехнике,теплотехнике,гидравлике и частности к устройствам для получение сжатого воздуха и использовании его в водоподъемниках, в душевых установках, фонтанах и барбатерах. Может быть использована для отопления жилых и общественных зданий, для сушки и хранения сельскохозяйственных продуктов,для теплоснабжения теплично-парниковых хозяйств,для вентиляции жилых и коммунально-бытовых зданий, для увлажнения и охлаждения воздуха в жилых и общественных зданиях и подъема воды, а также для использования сжатого воздуха в самых различных областях народного хозяйства. Уровень техники. В настоящее время известны только три устройства, которые являются наиболее близкими по технической сущности и достигаемому результату. 1. А.с. СССР 1225928, кл. 041/02, 1986 название изобретения Солнечный водоподъемник. 2. А.с. СССР 832265, кл. 24, 3/02, 1981 название изобретенияСолнечное водоподъемное устройство. 3. Заявка 2005/1128.1 дата поступления 26.09.2005 название изобретения Жаа энергия жне микроклимат (Новая энергия и микроклимат). Они могут является ближайшим аналогомпрототипом. Другие аналоги-прототипы в средствах массовой информации, в библиографических материалах и в интернете не встречаются. В известных устройствах А.с. СССР 1225928,кл. 041/02, 1986 А.с. СССР 832265, кл. 24,3/02, 1981 содержат испаритель - конденсатор соединенные с упругой камерой размещенной в корпусе воздушного насоса, водяная труба подключена к испарителю -конденсатору. В испарителеконденсаторе содержится легкокипящая жидкость,которая закипает под действием солнечной радиации, расширяет упругую камеру воздушного насоса. Последняя вытесняет воздух из корпуса воздушного насоса, который поступает в эрлифт для подъема воды. Вода из водяной трубы эрлифта попадает на испаритель - конденсатор охлаждая его и подготавливая для следующего рабочего цикла. Недостатком известных устройств являются а) низкая производительность,б) низкая производительность рабочего цикла,в) давление сжатого воздуха низкое,г) использование его только в эрлифте, для подъема воды,д) охлаждает испаритель - конденсатор только грунтовой холодной водой,е) применение только для подъема воды из скважин и колодцев,ж) неравномерное, с порциями подача сжатого воздуха и воды к потребителям,з) низкий К.П.Д., так как разность температур невысокая. К.П.Д. зависит только от температуры источника теплоты и охладителя. Здесь температура грунтовой воды плюсовая. Данные устройства А.с. СССР 1225928, кл. 041/02, 1986 А СССР 832265, кл. 24,2 3/02,1981 приняты в качестве прототипа. Так как другие авторские свидетельства не встречаются и нет в специальных учебниках. Существует сходство между известными устройствами и поданным изобретением. а) испаритель - конденсатор соединен с эластичной камерой, которая размещена внутри герметичного бака. Испаритель - конденсатор расположен внутри солнечного устройства греющий ящик. Принцип работы одинаковы. б) использование легкокипящей жидкости фреона,в) кипение и испарение легкокипящей жидкости фреона,г) охлаждение и конденсация легкокипящей жидкости фреона. Существуют различия между известными устройствами и поданным изобретением а) В известных устройствах вода из под земли(скважин и колодцев) по пути охлаждая испаритель- конденсатор поступает к потребителю. В поданном изобретении сжатый воздух охлаждается в охладителе, по пути охлаждая испаритель конденсатор поступает в ресивер и далее в водоподъемник, в душевые установки, фонтан и барбатеры. б) В известных устройствах сжатый воздух используется только для подъема воды из скважин и колодцев на поверхность земли. В поданном изобретении сжатый воздух используется для эмульсионных водоподъемников. в) В известных устройствах легкокипящая жидкость в испарителе - конденсаторе охлаждается холодной водой. В поданном изобретений легкокипящая жидкость в испарителе конденсаторе охлаждается холодным сжатым воздухом. г) В известных устройствах предусмотрены одна эластичная камера размещенная в одном герметичном баке и один испаритель - конденсатор охлаждаемый холодной водой. В поданном изобретении предусмотрены две эластичные камеры размещенные в двух герметичных баках и два испарителя - конденсатора охлаждаемые холодным сжатым воздухом и рабочий цикл происходит в двух вариантах сжатия воздуха. д) В известных устройствах сжатый воздух применяется только для подъема воды из скважин и колодцев. В поданном изобретении сжатый воздух применяется в широком масштабедля отопления,охлаждения помещения, для сушки и хранения сельхозяйственной продукции, для теплиц и парников, для вентиляции помещении, для подъема воды. ж) В известных устройствах в качестве охладителя используется только холодная грунтовая вода,что способствует ограничению его применения и понижению К.П.Д.В поданном изобретении в качестве охладителя используется смесь льда с солью, что способствует разность температуры и повышении К.П.Д. 21237 Известна заявка 2005/1128.1 дата поступления 26.09. 2005. Название изобретение Жаа энергия и микро-климат (Новая энергия и микроклимат). Данная заявка содержит эластичная камера размещена внутри герметичного бака. Эластичная камера соединена трубкой конденсатором и змеевиком. Над конденсатором установлен душ для охлаждения конденсатора холодной водой. Змеевик расположен внутри солнечного устройства греющий ящик. Конденсатор и змеевик частично заполнен легкокипящей жидкостью фреон. Под действием солнечных лучей и температуры окружающего воздуха фреон кипит и испаряется,при этом давление, температура и объем повышается. Пары фреона под давлением поступают в эластичную камеру. Объем эластичной камеры увеличивается и расширяется. Воздух находящийся между эластичной камерой и герметичным баком сжимается, давление воздуха повышается и происходит вытеснение из него воздуха. Так получается сжатый воздух. Сжатый воздух поступает в сосуд где находится холодная вода и под давлением холодная вода поступает в душ и конденсатор. В конденсаторе пары фреона охлаждаются, конденсируются, тогда объем,давление фреона уменьшается. За счет этого эластичная камера сжимается, наполняя корпус герметичного бака новой порцией воздуха. Затем цикл повторяется. Недостатком данного устройства является его сложность так как конденсатор, сосуд для холодной воды, душ, змеевик (в греющем ящике) расположены в разных местах. Данная заявка принята в качестве аналоге. Сущность изобретения. Целью изобретения является повышение производительности, повышение К.П.Д., увеличение продолжительности рабочего цикла, практического применения его в различных отраслях народного хозяйства. Для достижения этой цели изобретение выполнено а) В двух вариантах сжатия воздуха. б) Содержит два герметичных бака, две эластичные камеры, два испарителя - конденсатора,два охладителя. в) Испаритель - конденсатор выполнен с двойными стенками рубашкой для быстрого охлаждения фреона. г) В охладителе находится смесь льда с солью. Температуру охлаждающей смеси можно снижать до минус 20 С, при этом состав смеси должен быть 3 части льда и 1 части соли. Более низкую температуру до минус 60 С получают используя спирт и углекислоту. д) Использован ресивер для накопления сжатого воздуха и равномерное, без пульсаций подача сжатого воздуха. е) Солнечное устройство греющий ящик дополнительно нагревает змеевики для получения горячего сжатого воздуха. Данное изобретение при изготовлении и применении обеспечивает следующие технические результаты. а) Для отопления жилых и общественных зданий. б) Для сушки и хранения сельскохозяйственных продуктов. в) Для теплоснабжения теплично-парниковых хозяйств. г) Для вентиляции жилых и коммунальнобытовых здании. д) Для увлажнения и охлаждения воздуха в жилых и общественных зданиях. е) Для подъема воды. Для достижения технического результата изобретение имеет следующие положительные качествапростота конструкции, надежность в работе, отсутствие вращающихся частей, не требует смазки, не требует ухода, невысокая стоимость,работает без подвода энергии,низкая изнашиваемость, полностью безопасный при обращении, экологический чистый. Поэтому конструкцию изобретения можно изготовить в специальных мастерских. Технический результат от использования изобретения заключается а) Изобретение работает от солнечный энергии или от температуры окружающей среды. б) Изобретение экономит энергию, не требует электрическую, механическую, тепловую, ветровую и.т.энергию. в) Изобретение способствует решению экологических, энергетических проблем и охране окружающей среды. Перечень фиг. чертежей..фиг. 1 изображена схема Солнечная водоподъемная установка. 2. На фиг. 2 изображена схема Солнечное устройство греющий ящик. Сведения,подтверждающие возможность осуществления изобретения. На фиг. 1 показана схема солнечная водоподъемная установка. Описание конструкций в статическом состоянии. Солнечная водоподъемная установка содержитдва герметичных бака 3,10 два эластичных камеры 4 11 два испарителя конденсатора 18,19 26,27 два охладителя 6,13 Солнечное устройство греющий ящик 36 ресивер 39 водоподъемник А, душ Б, фонтан В, барбатер Г. Изобретение выполнено в виде двух вариантного сжатия воздуха. Оба варианта сжатия воздуха имеют одинаковую конструкцию и принцип работы. Первый вариант сжатия воздуха состоит из герметичного бака 3, эластичной камеры 4,испарителя-конденсатора 18,19 и охладителя 6. Герметичный бак 3 имеет цилиндрическую форму, изготовленный из листовой легированной стали, вверху имеется крышка, в боковой части расположены два обратных клапана 2,5 бак изолирован тепловой изоляцией. Эластичная камера 4 расположена внутри герметичного бака 3. Эластичная камера 4 изготовлена из специальной фреоностойкой резины. Эластичная камера 4 3 21237 соединена стальной трубкой с испарителем конденсатором 18,19. Герметичный бак 3 и эластичная камера 4 предназначена для получения сжатого воздуха. Испаритель - конденсатор 18,19 расположен внутри солнечного устройства 36 изготовленной из листовой легированной стали, имеет форму четырехгранный герметичный бак с двойной стенкой рубашкой, покрашенной черной краской. Испаритель - конденсатор 18,19 состоит из нижней части испарителя - конденсатора 18 с двойной стенкой рубашкой и верхней части испарителя конденсатора 19 с двойной стенкой рубашкой. Нижняя часть испаритель - конденсатор 18 и верхняя часть испаритель - конденсатор 18 и верхняя часть испаритель - конденсатор 19 разделены перегородкой, они сообщаются друг с другом через множество изогнутых медных трубок 20,25 которые закреплены между внутренними стенками испарителя - конденсатора 18,19 и соединяют нижний и верхний части испарителя конденсатора 18,19. Двойная стенка рубашка испарителя конденсатора 18,19 и установленные множество изогнутых трубок 20,25 предназначены для быстрого охлаждения и конденсирования фреона. Внутри испарителя - конденсатора 18.19 находится медные трубки - змеевики 22 и на дне частично заполненный слой легкокипящей жидкости фреона 21. В качестве рабочего тела используется фреон 12. Фреон -12 при атмосферном давлении кипит при температуре минус 30 С,а температура конденсации плюс 30 С. Для заправки испарителяконденсатора 18,19 фреоном 21 имеется вентиль 24. Испаритель-конденсатор 18,19 предназначены для испарения и конденсации фреона. Герметичный бак 3, охладитель 6, змеевик 22 соединены трубкой. Трубка изготовлена из легированной стали. Охладитель 6 имеет форму четырехгранного бака и изолирован тепловой изоляцией. В охладителе 6 находится охлаждающая смесь 8 и внутри расположен змеевик 7. Змеевик 7 изготовлен из легированной стали. Охладитель 6 предназначен для охлаждения сжатого воздуха. В качестве охлаждающей смеси 8 используется смесь льда с солью. 3 части льда и 1 часть соли, при этом температура понижается до минус 20 С или 1 часть льда и 1 часть хлористого кальция, при этом температура понижается до минус 50 С. Более низкую температуру до минус 60 С получают используя спирт и углекислоту. Термический К.П.Д. будет тем выше, чем больше интервал температур при котором он осуществляется (второй закон термодинамики, цикл Карно). Второй вариант сжатия воздух состоит из герметичного бака 10, эластичной камеры 11,испаритель - конденсатор 26,27 и охладителя 13. Остальные описания конструкции в статическом состоянии второго варианта сжатия воздуха подобны и отражены в первом варианте сжатия воздуха. 4 Солнечное устройство греющий ящик 36 предназначен для преобразования солнечной энергии в тепловую. Внутри греющего ящика 36 расположены два испарителя - конденсатора 18,19 26,27 они находятся параллельно друг другу, также верхний трубчатый змеевик 34 и нижний трубчатый змеевик 35. Змеевики изготовлены из стальной трубки и покрашены черной краской для поглощения солнечной энергий. Верхний трубчатый змеевик 34 нагревается от температуры греющего ящика, а нижний трубчатый змеевик 35 дополнительно нагреваются от температуры песка и щебеня. Змеевики 34,35 соединены трубкой с ресивером 39. Ресивер 39 предназначен для накопления сжатого воздуха, имеет цилиндрическую форму и изготовлен из листовой стали,изолированной тепловой изоляцией. Ресивер 39 и водоподъемник А., душ Б, фонтан В., барбатер Г., соединены трубками. Водоподъемник А. состоит из цилиндрического бака 48 с водой которая сообщается с атмосферой и бак 48 погружен в воду (водом) 52. В нижней боковой стенке бака 48 имеется заливной клапан 51. Внутри бака 48 установлена водоподъемная труба 49 которая расположена чуть выше от дна бака 48 и форсунка 53. Верхняя часть водоподъемной трубы 49 направлена в приемный бак 50. Душ Б состоит из цилиндрического бака 42 с водой которая сообщается с атмосферой и бак 42 погружен в воду(водом) 46. В нижней боковой стенке бака 42 имеется заливной клапан 45. Внутри бака 42 установлена водоподъемная труба 43, которая расположена чуть выше от дна бака 42 и форсунка. 47 верхняя часть водоподъемной трубы 43 направлена в слив для душа 44. Фонтан В состоит из цилиндрического бака 56 с водой, которая сообщается с атмосферой и бак 56 погружен в воду(водом) 60. В нижней боковой стенке бака 56 имеется заливной клапан 61. Внутри бака 56 установлена водоподъемная труба 58 которая расположена чуть выше от дна бака 56 и форсунка 59. Верхняя часть водоподъемной трубы 58 направлена в распылитель 57 с мелкими отверстиями для разбрызгивания воды. Барбатер Г состоит из стеклянной трубы 65, оба конца стеклянной трубы 65 закрыты пробками 63,65. Стеклянная труба 65 установлена вертикально, заполнена водой 64 неполностью. В нижней части стеклянной трубы 65 установлена форсунка 62, для подачи сжатого воздуха в воду 64 при этом образуется пузырьки воздуха в воде 64. Все элементы установки расположены на горизонтальной поверхности и соединены между собой трубками. Солнечная водоподъемная установка работает следующим образом. На фиг. 1 показана схема солнечной водоподъемной установки. Данное изобретение состоит из двух вариантного сжатия воздуха. Оба варианта имеют одинаковую конструкцию и принцип работы. Первый вариант сжатия воздуха работает следующим образом. Первый вариант сжатия 21237 воздуха состоитгерметичного бака 3, эластичной камеры 4, испарителя-конденсатора 18,19 и охладителя 6. Внутри герметичного бака 3 расположена эластичная камера 4. Эластичная камера 4 через трубки и вентиль 17 соединены с испарителем-конденсатором 18,19. Вентиль 17 в начале работы находится в открытом положений. Испаритель-конденсатор 18,19 расположен внутри солнечной установки греющий ящик 36. Испаритель - конденсатор состоит из нижней части с двойной стенкой рубашки 18 и верхней части с двойной стенкой рубашки 19. Они разделены перегородкой и соединены между собой множеством изогнутых медных трубок 20,25, которые закреплены между внутренними стенками рубашками. Внутри находится змеевик 22, на дне которой находится частично заполненная легкокипящая жидкость фреон 21. Под действием солнечных лучей и температуры окружающего воздуха фреон 23 в испарителе - конденсаторе 18,19 интенсивно испаряется, кипит, при этом давление, температура и объем повышается. Пары фреон 23 под давлением поступают в эластичную камеру 4, объем эластичный камеры 4, увеличивается и расширяется. Когда эластичная камера 4 раздувается, она должна полностью заполнить весь внутренний объем герметичного бака 3. Воздух находящийся между эластичной камерой 4 и герметичным баком 3 сжимается и давление воздуха повышается. Благодаря этому получается сжатый воздух. Под давлением сжатого воздуха обратный клапан 2 закрывается и доступ наружного воздуха через фильтр 1 в герметичный бак 3 прекращается. Под давлением сжатого воздуха обратный клапан 5 открывается и сжатый воздух через трубки поступает в охладитель 6. В охладителе 6 сжатый воздух проходя через змеевик 7 охлаждается от температуры охлаждающей смеси 8. Охлажденный холодный сжатый воздух по трубке поступает в испаритель-конденсатор 18,19. Холодный сжатый воздух проходит через змеевик 22 двойные стенки рубашки испарителя - конденсатора 18,19. В начале холодной сжатый воздух поступает в нижнюю часть испарителя - конденсаторе 18 с двойной стенкой рубашки потом через множества изогнутых трубок 20,25 поступает в верхнюю часть испарителя - конденсаторе 19. В результате прохода холодного сжатого воздуха температура в испарителе - конденсаторе 18,19 понижается, пары фреона 23 конденсируются и температура, объем, давление фреона уменьшается. За счет этого эластичная камера 4 уменьшается в объеме и сжимается. Между герметичным баком 3 и эластичной камерой 4 давление воздуха понижается,образуется разряжение воздуха и под атмосферным давлением обратный клапан 2 открывается. Через обратный клапан 2 наружный воздух очищается через фильтр 1 и поступает по трубке в герметичный бак 3, наполняя корпус герметичного бака новой порцией воздуха. Затем цикл повторяется снова. Второй вариант сжатия воздуха работает следующим образом, состоит из герметичного бака 10, эластичной камеры 11, испарителя-конденсатора 26,27 и охладителя 13. Порядок работы второго варианта сжатия воздуха. При появлении первых порций сжатого воздуха через форсунки 62(барбатер Г) нужно открыть вентиль 16 при этом через стеклянную трубку будут видны пузырьки воздуха открыть вентиль 16. При этом происходит включение в работу второй вариант сжатия воздуха. Через открытый вентиль 16 из испарителя конденсатора 26,27 пары фреона под давлением поступают в эластичную камеру 11 При этом эластичная камера 11 раздувается,объем эластичной камеры 11 увеличивается, расширяется. Эластичная камера 11 заполняет внутренний объем герметичного бака 10. Воздух находящийся между герметичным баком 10 и эластичной камерой 11 сжимается и давление воздуха повышается. Благодаря этому получается сжатый воздух. Под давлением сжатого воздуха обратный клапан 9 закрывается и доступ наружного воздуха через фильтр 1 в герметичный бак 10 прекращается. Под давлением сжатого воздуха обратный клапан 12 открывается и сжатый воздух из герметичного бака 10 через трубки поступает в охладитель 13. В охладителе 13 имеется охлаждающая смесь 15 и внутри расположен змеевик 14. Сжатый воздух проходя через змеевик 14 охлаждается от температуры охлаждающей смеси 15. В качестве охлаждающей смеси используют смеси льда с солью. Холодный сжатый воздух по трубке поступает в испаритель - конденсатор 26,27 проходит через змеевик 30 и двойные стенки рубашки. Испарителя - конденсатора 26,27. В результате прохода холодного сжатого воздуха пары фреона 31 конденсируются и температура, объем,давление фреона понижается. За счет этого эластичная камера 11 уменьшается в объеме и сжимается. Между герметичным баком 10 и эластичной камерой 11 давление воздуха понижается и образуется разряжение. Под действием атмосферного давления обратный клапан 9 открывается. Через обратный клапан 9 наружный воздух через фильтр 1 очищается и поступает по трубке в герметичный бак 10. Затем цикл повторяется снова и снова. Далее из испарителя-конденсатора 18,19 26,27 выходит сжатый воздух и по трубке поступает в верхний трубчатый змеевик 34, нагревается от температуры воздуха греющего ящика 36, затем нагретый сжатый воздух поступает в нижний трубчатый змеевик 35, вторично нагревается от температуры песка и щебеня. Испаритель конденсатор 18,19 26,27 змеевики 34,35 расположены внутри солнечного устройства греющий ящик 36. Нагретый горячий сжатый воздух выходит из греющего ящика 36 и по трубке поступает в ресивер 39. Из ресивер 39 сжатый воздух через вентили 40, 41, 54, 55 и трубки поступают в водоподъемник А, душ Б, фонтан В, барбатер Г. Вентиль 37 предназначен для подачи теплого 5 21237 сжатого воздуха в ресивер 39 вентиль 38 предназначен для подачи горячего сжатого воздуха в ресивер 39. Водоподъемник А. работает следующим образом. Открывают вентиль 40. Сжатый воздух из ресивера 39 по трубке поступает в форсунку 53 установленной в нижней части водоподъемной трубы 49. Водоподъемная труба 49 установлена вертикально, чуть выше от дна бака 48, когда через форсунку 53 подается сжатый воздух образуется смесь (эмульсия) пузырьки воздуха и воды,поднимается по водоподъемной трубе 49 и поступает в приемный бак 50. Если уменьшить диаметр водоподъемной трубы 49 воздушные пузырьки превращаются в воздушные пробки. Эти воздушные пробки поднимают воду вверх по водоподъемной трубе 49 порциями, а не в виде эмульсий. В баке 48 постоянно находится вода, которая сообщается с атмосферой, бак погружен в воду(водом) 52. Бак 48 через заливной клапан 51 заполняется водой (водоем) 52 по принципу сообщающихся сосудов. Душ Б работает следующим образом. Открывают вентиль 41. Сжатый воздух из ресивера 39 по трубке поступает в форсунку 47 установленный в нижней части водоподъемной трубы 43. Водоподъемная труба 43 установлена вертикально, чуть выше от дна бака 42, когда через форсунку 47 подается сжатый воздух образуется смесь (эмульсия) пузырьки воздуха и воды,поднимается по водоподъемной трубе 43 и поступает в душ 44.Если уменьшить диаметр водоподъемной трубы 43 воздушные пузырьки превращаются в воздушные пробки. Эти воздушные пробки поднимают воду вверх по водоподъемной трубе 43 порциями, а не постоянно находится вода,которая сообщается с атмосферой, бак погружен в воду (водоем) 46. Бак 42 через заливной клапан 45 заполняется водой (водоем) 46 по принципу сообщающихся сосудов. Фонтан В работает следующим образом. Открывают вентиль 55. Сжатый воздух из ресивера 39 по трубке поступает в форсунку 59 установленный в нижней части водоподъемной трубы 58. Водоподъемная труба 58 установлена вертикально, чуть выше от дна бака 56, когда через форсунку 59 подается сжатый воздух образуется смесь (эмульсия) пузырьки воздуха и воды,поднимается по водоподъемной трубе 58 и поступает в распылитель 57 с мелкими отверстиями для разбрызгивания воды. Если уменьшить диаметр водоподъемной трубы 58 воздушные пузырьки превращаются в воздушные пробки. Эти воздушные пробки поднимают воду вверх по водоподъемной трубе 58 порциями, а не эмульсий. В баке 56 постоянно находится вода, которая сообщаются с атмосферой, бак погружен в воду (водоем) 60. Бак 56 через заливной клапан 61 заполняется водой(водоем) 60 по принципу сообщающихся сосудов. Барбатер Г работает следующим образом. Открывает вентиль 54. Сжатый воздух из ресивера 6 39 по трубке поступает в форсунку 62 установленной в нижней части стеклянной трубы 65. Стеклянная труба 65 установлена вертикально,заполнена водой 64 не полностью. Оба конца стеклянной трубы 65 закрыты пробками 63,66, когда через форсунку 62 подается сжатый воздух,образуются пузырьки воздуха в воде 64. Эти пузырьки воздуха поднимается вверх по стеклянной трубе 65 беспорядочно и лопаются подходя к верхнему уровню воды. Барбатер при установке в жилых и общественных помещениях, оказывают благоприятное действие и украшает помещение. Описание конструкции солнечное устройство греющий ящик. Устройство состоит из стены 2 изолированной тепловой изоляцией 1.Внутренняя часть стены 2 покрашены черный краской 3,11 для поглощения солнечной энергии. На боковых поверхностях установлены зеркальное стекло 4, для отражения солнечной энергии. Сверху покрыто тремя слоями стекол 5, направленные на юг для уменьшения потери теплоты. На дно насыпан слой песка и щебеня 12 для аккумулирования теплоты, в котором находится нижний трубчатый змеевик 13 покрашенный черной краской, сверху песка и щебеня 12 положены согнутые тонкие стальные листы 9, покрашены черной краской для поглощения солнечной энергии. Для определения температуры установлен термометр 10. Внутри греющего ящика установлены два испарителяконденсатора 6,7 (на фиг. 1 показан 18,19 26,27) покрашены черной краской и расположены параллельно между собой Там же установлены верхние трубчатые змеевики 8 (на фиг. 1 показан 34) предназначенные для нагрева от температуры воздуха и нижние трубчатые змеевики 13 (на фиг. 1 показан 35) предназначенные для нагрева от температуры песка и щебеня. Все трубчатые змеевики изготовлены из стали и покрашены черной краской. Нагретый сжатый воздух из греющего ящика поступает по трубке в ресивер и далее в эмульсионных водоподъемников. ФОРМУЛА ИЗОБРЕТЕНИЯ Солнечная водоподъемная установка,содержащая устройство, включающее теплоизолированную емкость, внутри которой размещен испаритель-конденсатор, соединенный с эластичной камерой, размещенной в корпусе герметичного бака,соединенного через охладитель к испарителюконденсатору, отличающаяся тем, что установка дополнительно содержит второе устройство,установленное параллельно первому, включающее герметичный бак с эластичной камерой, охладитель и испаритель-конденсатор, который установлен также внутри теплоизолированной емкости параллельно первому испарителю-конденсатору, в каждом устройстве один конец испарителяконденсатора соединен с охладителем, а другой через общий ресивер с эмульсионными водоподъемниками.
