Устройство для создания пульсирующего давления

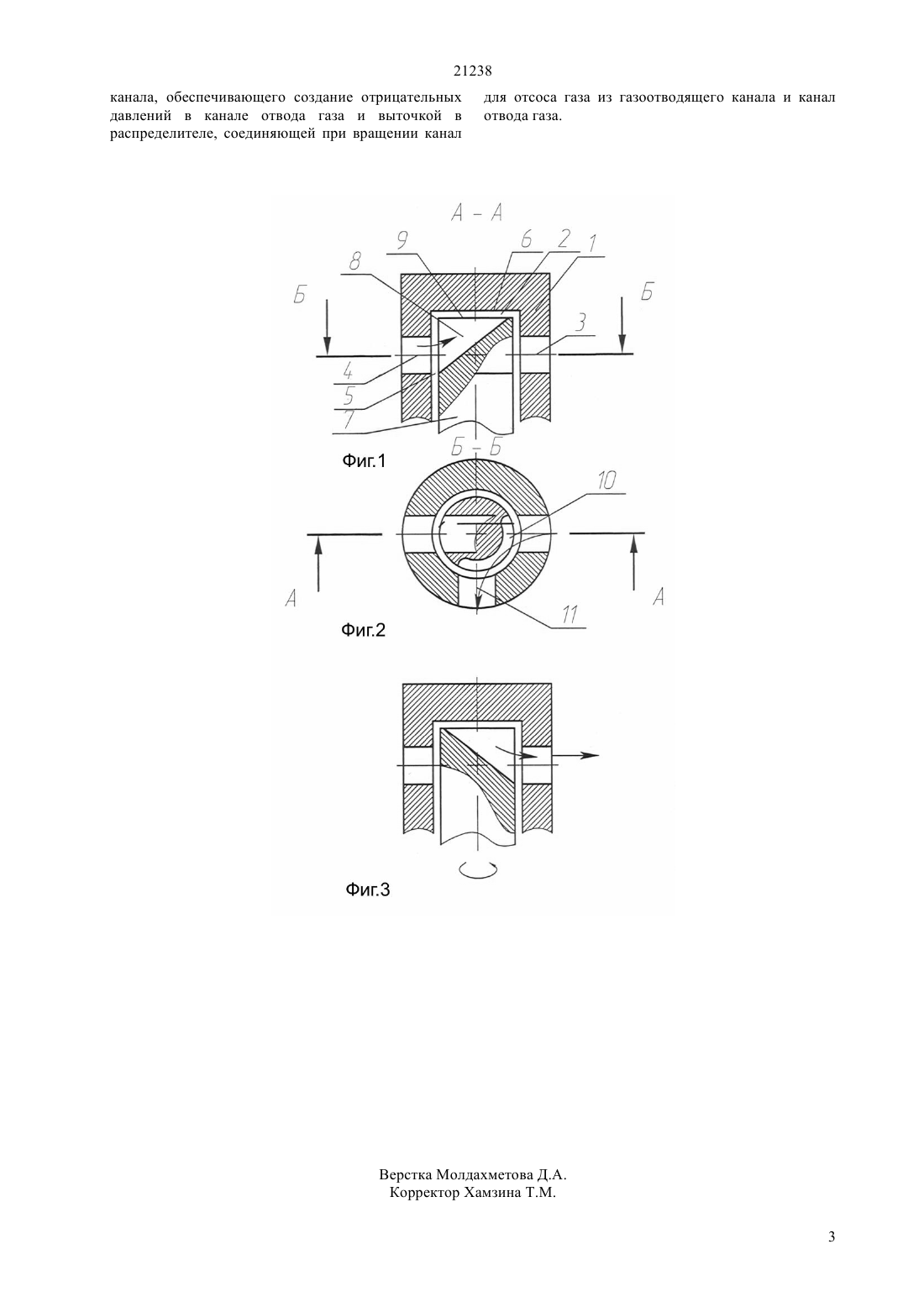

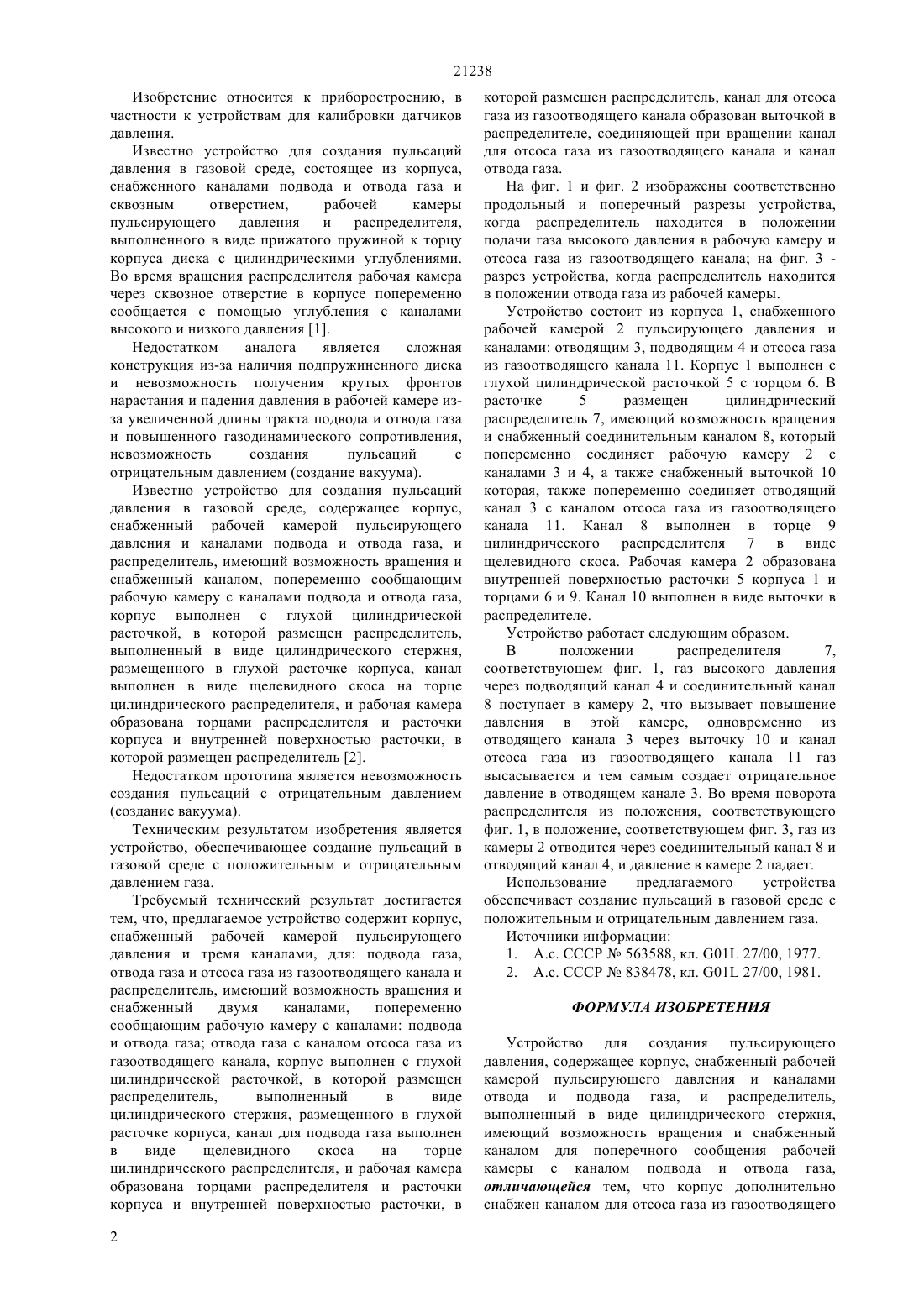

(51) 01 27/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Требуемый технический результат достигается тем, что, предлагаемое устройство содержит корпус,снабженный рабочей камерой пульсирующего давления и тремя каналами, для подвода газа,отвода газа и отсоса газа из газоотводящего канала и распределитель, имеющий возможность вращения и снабженный двумя каналами,попеременно сообщающим рабочую камеру с каналами подвода и отвода газа отвода газа с каналом отсоса газа из газоотводящего канала, корпус выполнен с глухой цилиндрической расточкой, в которой размещен распределитель,выполненный в виде цилиндрического стержня, размещенного в глухой расточке корпуса, канал для подвода газа выполнен в виде щелевидного скоса на торце цилиндрического распределителя, и рабочая камера образована торцами распределителя и расточки корпуса и внутренней поверхностью расточки, в которой размещен распределитель, канал для отсоса газа из газоотводящего канала, образован выточкой в распределителе, соединяющей при вращении канал для отсоса газа из газоотводящего канала и канал отвода газа.(72) Сержанов Радул Идаятович Быков Петр Олегович Богомолов Алексей Витальевич Тусупбекова Марал Жанбулатовна Кусманова Динара Ризахметовна Штиль Ирина Эдуардовна Быков Андрей Олегович(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПУЛЬСИРУЮЩЕГО ДАВЛЕНИЯ(57) Изобретение относится к приборостроению, в частности к устройствам для калибровки датчиков давления. Техническим результатом изобретения является устройство, обеспечивающее создание пульсаций в газовой среде с положительным и отрицательным давлением газа. 21238 Изобретение относится к приборостроению, в частности к устройствам для калибровки датчиков давления. Известно устройство для создания пульсаций давления в газовой среде, состоящее из корпуса,снабженного каналами подвода и отвода газа и сквозным отверстием,рабочей камеры пульсирующего давления и распределителя,выполненного в виде прижатого пружиной к торцу корпуса диска с цилиндрическими углублениями. Во время вращения распределителя рабочая камера через сквозное отверстие в корпусе попеременно сообщается с помощью углубления с каналами высокого и низкого давления 1. Недостатком аналога является сложная конструкция из-за наличия подпружиненного диска и невозможность получения крутых фронтов нарастания и падения давления в рабочей камере изза увеличенной длины тракта подвода и отвода газа и повышенного газодинамического сопротивления,невозможность создания пульсаций с отрицательным давлением (создание вакуума). Известно устройство для создания пульсаций давления в газовой среде, содержащее корпус,снабженный рабочей камерой пульсирующего давления и каналами подвода и отвода газа, и распределитель, имеющий возможность вращения и снабженный каналом, попеременно сообщающим рабочую камеру с каналами подвода и отвода газа,корпус выполнен с глухой цилиндрической расточкой, в которой размещен распределитель,выполненный в виде цилиндрического стержня,размещенного в глухой расточке корпуса, канал выполнен в виде щелевидного скоса на торце цилиндрического распределителя, и рабочая камера образована торцами распределителя и расточки корпуса и внутренней поверхностью расточки, в которой размещен распределитель 2. Недостатком прототипа является невозможность создания пульсаций с отрицательным давлением(создание вакуума). Техническим результатом изобретения является устройство, обеспечивающее создание пульсаций в газовой среде с положительным и отрицательным давлением газа. Требуемый технический результат достигается тем, что, предлагаемое устройство содержит корпус,снабженный рабочей камерой пульсирующего давления и тремя каналами, для подвода газа,отвода газа и отсоса газа из газоотводящего канала и распределитель, имеющий возможность вращения и снабженный двумя каналами,попеременно сообщающим рабочую камеру с каналами подвода и отвода газа отвода газа с каналом отсоса газа из газоотводящего канала, корпус выполнен с глухой цилиндрической расточкой, в которой размещен распределитель,выполненный в виде цилиндрического стержня, размещенного в глухой расточке корпуса, канал для подвода газа выполнен в виде щелевидного скоса на торце цилиндрического распределителя, и рабочая камера образована торцами распределителя и расточки корпуса и внутренней поверхностью расточки, в 2 которой размещен распределитель, канал для отсоса газа из газоотводящего канала образован выточкой в распределителе, соединяющей при вращении канал для отсоса газа из газоотводящего канала и канал отвода газа. На фиг. 1 и фиг. 2 изображены соответственно продольный и поперечный разрезы устройства,когда распределитель находится в положении подачи газа высокого давления в рабочую камеру и отсоса газа из газоотводящего канала на фиг. 3 разрез устройства, когда распределитель находится в положении отвода газа из рабочей камеры. Устройство состоит из корпуса 1, снабженного рабочей камерой 2 пульсирующего давления и каналами отводящим 3, подводящим 4 и отсоса газа из газоотводящего канала 11. Корпус 1 выполнен с глухой цилиндрической расточкой 5 с торцом 6. В расточке 5 размещен цилиндрический распределитель 7, имеющий возможность вращения и снабженный соединительным каналом 8, который попеременно соединяет рабочую камеру 2 с каналами 3 и 4, а также снабженный выточкой 10 которая, также попеременно соединяет отводящий канал 3 с каналом отсоса газа из газоотводящего канала 11. Канал 8 выполнен в торце 9 цилиндрического распределителя 7 в виде щелевидного скоса. Рабочая камера 2 образована внутренней поверхностью расточки 5 корпуса 1 и торцами 6 и 9. Канал 10 выполнен в виде выточки в распределителе. Устройство работает следующим образом. В положении распределителя 7,соответствующем фиг. 1, газ высокого давления через подводящий канал 4 и соединительный канал 8 поступает в камеру 2, что вызывает повышение давления в этой камере, одновременно из отводящего канала 3 через выточку 10 и канал отсоса газа из газоотводящего канала 11 газ высасывается и тем самым создает отрицательное давление в отводящем канале 3. Во время поворота распределителя из положения, соответствующего фиг. 1, в положение, соответствующем фиг. 3, газ из камеры 2 отводится через соединительный канал 8 и отводящий канал 4, и давление в камере 2 падает. Использование предлагаемого устройства обеспечивает создание пульсаций в газовой среде с положительным и отрицательным давлением газа. Источники информации 1. А.с. СССР 563588, кл. 01 27/00, 1977. 2. А.с. СССР 838478, кл. 01 27/00, 1981. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для создания пульсирующего давления, содержащее корпус, снабженный рабочей камерой пульсирующего давления и каналами отвода и подвода газа, и распределитель,выполненный в виде цилиндрического стержня,имеющий возможность вращения и снабженный каналом для поперечного сообщения рабочей камеры с каналом подвода и отвода газа,отличающейся тем, что корпус дополнительно снабжен каналом для отсоса газа из газоотводящего 21238 канала, обеспечивающего создание отрицательных давлений в канале отвода газа и выточкой в распределителе, соединяющей при вращении канал для отсоса газа из газоотводящего канала и канал отвода газа.
