Листотрубная теплоприемная панель гелиоколлектора

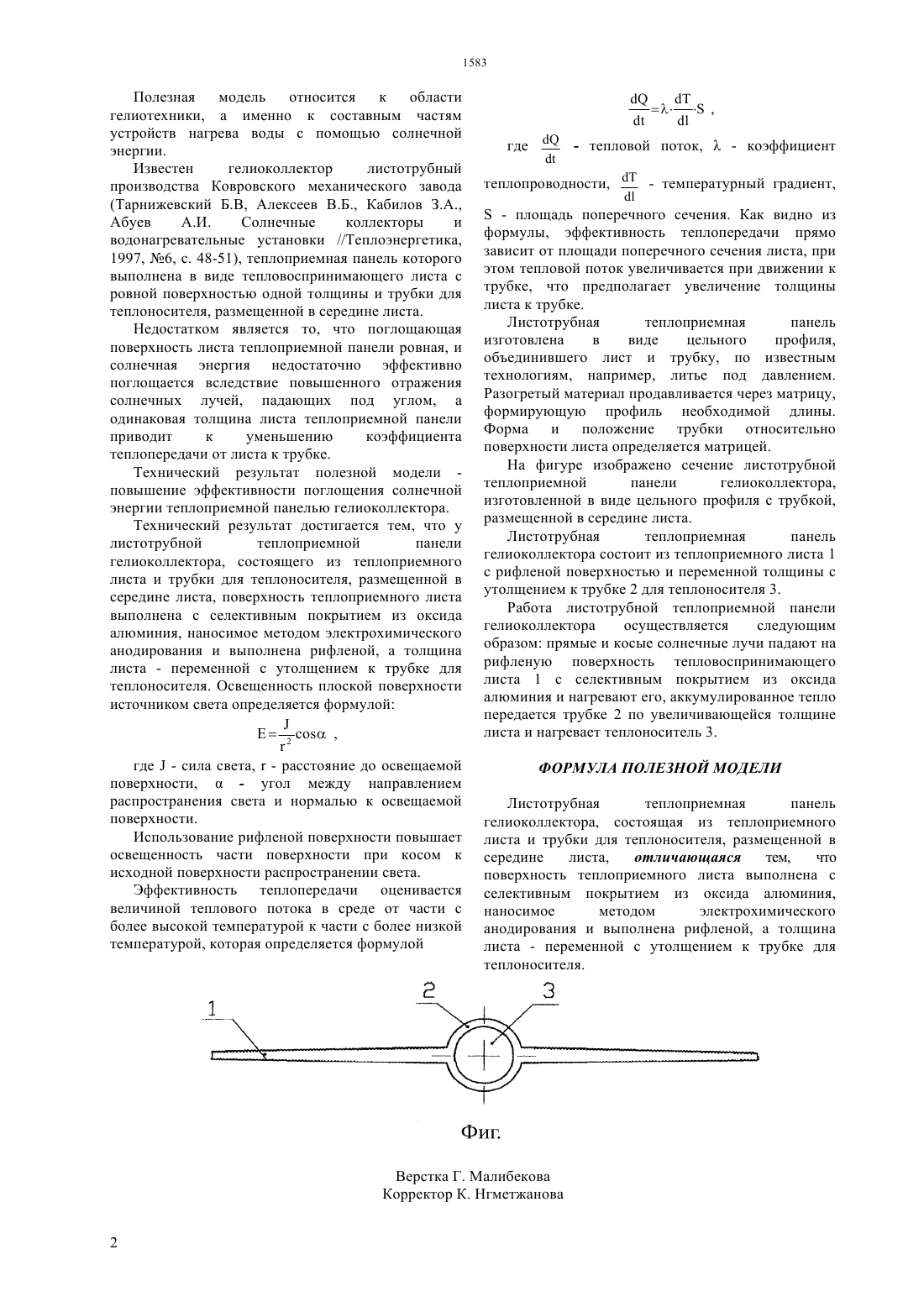

(51) 24 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устройств нагрева воды с помощью солнечной энергии. Технический результат полезной модели повышение эффективности поглощения солнечной энергии теп-лоприемной панелью гелиоколлектора. У листотрубной теплоприемной панели гелиоколлектора, состоящего из теплоприемного листа и трубки для теплоносителя, размещенной в середине листа, поверхность теплоприемного листа выполнена с селективным покрытием из оксида алюминия, наносимое методом электрохимического анодирования и выполнена рифленой, а толщина листа - переменной с утолщением к трубке для теплокосителя.(72) Байсеитов Дияз Максатович Тыныштыкбаев Курбангали Байназарович(54) ЛИСТОТРУБНАЯ ТЕПЛОПРИЕМНАЯ ПАНЕЛЬ ГЕЛИОКОЛЛЕКТОРА(57) Полезная модель относится к области гелиотехники, а именно к составным частям Полезная модель относится к области гелиотехники, а именно к составным частям устройств нагрева воды с помощью солнечной энергии. Известен гелиоколлектор листотрубный производства Ковровского механического завода(Тарнижевский Б.В, Алексеев В.Б., Кабилов З.А.,Абуев А.И. Солнечные коллекторы и водонагревательные установки //Теплоэнергетика,1997, 6, с. 48-51), теплоприемная панель которого выполнена в виде тепловоспринимающего листа с ровной поверхностью одной толщины и трубки для теплоносителя, размещенной в середине листа. Недостатком является то, что поглощающая поверхность листа теплоприемной панели ровная, и солнечная энергия недостаточно эффективно поглощается вследствие повышенного отражения солнечных лучей, падающих под углом, а одинаковая толщина листа теплоприемной панели приводит к уменьшению коэффициента теплопередачи от листа к трубке. Технический результат полезной модели повышение эффективности поглощения солнечной энергии теплоприемной панелью гелиоколлектора. Технический результат достигается тем, что у листотрубной теплоприемной панели гелиоколлектора, состоящего из теплоприемного листа и трубки для теплоносителя, размещенной в середине листа, поверхность теплоприемного листа выполнена с селективным покрытием из оксида алюминия, наносимое методом электрохимического анодирования и выполнена рифленой, а толщина листа - переменной с утолщением к трубке для теплоносителя. Освещенность плоской поверхности источником света определяется формулой 2, где- сила света,- расстояние до освещаемой поверхности,- угол между направлением распространения света и нормалью к освещаемой поверхности. Использование рифленой поверхности повышает освещенность части поверхности при косом к исходной поверхности распространении света. Эффективность теплопередачи оценивается величиной теплового потока в среде от части с более высокой температурой к части с более низкой температурой, которая определяется формулой- площадь поперечного сечения. Как видно из формулы, эффективность теплопередачи прямо зависит от площади поперечного сечения листа, при этом тепловой поток увеличивается при движении к трубке, что предполагает увеличение толщины листа к трубке. Листотрубная теплоприемная панель изготовлена в виде цельного профиля,объединившего лист и трубку, по известным технологиям, например, литье под давлением. Разогретый материал продавливается через матрицу,формирующую профиль необходимой длины. Форма и положение трубки относительно поверхности листа определяется матрицей. На фигуре изображено сечение листотрубной теплоприемной панели гелиоколлектора,изготовленной в виде цельного профиля с трубкой,размещенной в середине листа. Листотрубная теплоприемная панель гелиоколлектора состоит из теплоприемного листа 1 с рифленой поверхностью и переменной толщины с утолщением к трубке 2 для теплоносителя 3. Работа листотрубной теплоприемной панели гелиоколлектора осуществляется следующим образом прямые и косые солнечные лучи падают на рифленую поверхность тепловоспринимающего листа 1 с селективным покрытием из оксида алюминия и нагревают его, аккумулированное тепло передается трубке 2 по увеличивающейся толщине листа и нагревает теплоноситель 3. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Листотрубная теплоприемная панель гелиоколлектора, состоящая из теплоприемного листа и трубки для теплоносителя, размещенной в середине листа,отличающаяся тем,что поверхность теплоприемного листа выполнена с селективным покрытием из оксида алюминия,наносимое методом электрохимического анодирования и выполнена рифленой, а толщина листа - переменной с утолщением к трубке для теплоносителя.
