Листотрубная теплоприемная панель гелиоколлектора

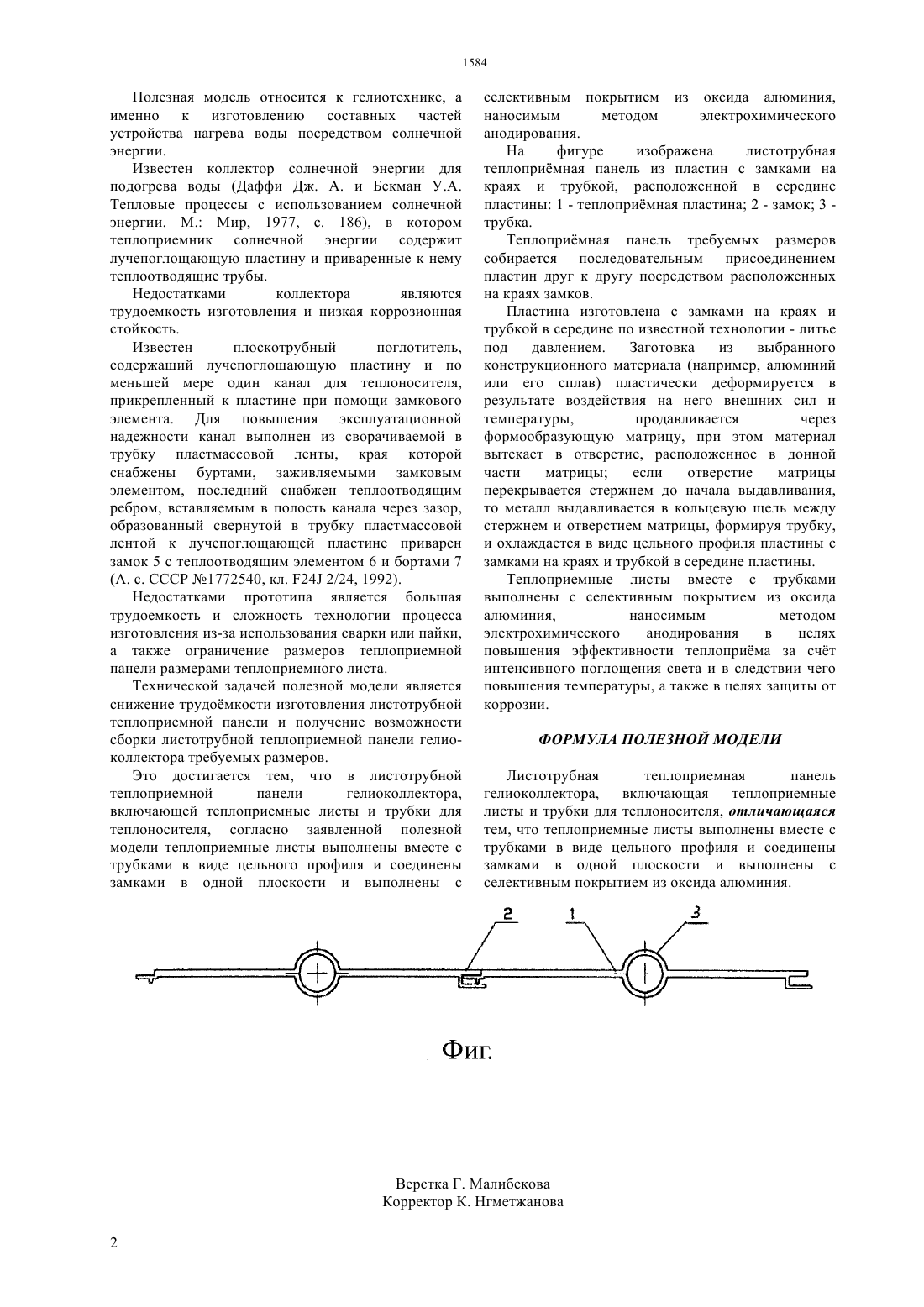

(51) 24 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устройства нагрева воды посредством солнечной энергии. Для снижения трудоемкости изготовления в листотрубной теплоприемной панели гелиоколлектора, включающей теплоприемные листы и трубки для теплоносителя, согласно заявленной полезной модели теплоприемные листы выполнены вместе с трубками в виде цельного профиля и соединены замками в одной плоскости и выполнены с селективным покрытием из оксида алюминия,наносимым методом электрохимического анодирования.(72) Байсеитов Дияз Максатович Тыныштыкбаев Курбангали Байназарович(54) ЛИСТОТРУБНАЯ ТЕПЛОПРИЕМНАЯ ПАНЕЛЬ ГЕЛИОКОЛЛЕКТОРА(57) Полезная модель относится к гелиотехнике, а именно к изготовлению составных частей Полезная модель относится к гелиотехнике, а именно к изготовлению составных частей устройства нагрева воды посредством солнечной энергии. Известен коллектор солнечной энергии для подогрева воды (Даффи Дж. А. и Бекман У.А. Тепловые процессы с использованием солнечной энергии. М. Мир, 1977, с. 186), в котором теплоприемник солнечной энергии содержит лучепоглощающую пластину и приваренные к нему теплоотводящие трубы. Недостатками коллектора являются трудоемкость изготовления и низкая коррозионная стойкость. Известен плоскотрубный поглотитель,содержащий лучепоглощающую пластину и по меньшей мере один канал для теплоносителя,прикрепленный к пластине при помощи замкового элемента. Для повышения эксплуатационной надежности канал выполнен из сворачиваемой в трубку пластмассовой ленты, края которой снабжены буртами, заживляемыми замковым элементом, последний снабжен теплоотводящим ребром, вставляемым в полость канала через зазор,образованный свернутой в трубку пластмассовой лентой к лучепоглощающей пластине приварен замок 5 с теплоотводящим элементом 6 и бортами 7(А. с. СССР 1772540, кл. 24 2/24, 1992). Недостатками прототипа является большая трудоемкость и сложность технологии процесса изготовления из-за использования сварки или пайки,а также ограничение размеров теплоприемной панели размерами теплоприемного листа. Технической задачей полезной модели является снижение трудомкости изготовления листотрубной теплоприемной панели и получение возможности сборки листотрубной теплоприемной панели гелиоколлектора требуемых размеров. Это достигается тем, что в листотрубной теплоприемной панели гелиоколлектора,включающей теплоприемные листы и трубки для теплоносителя, согласно заявленной полезной модели теплоприемные листы выполнены вместе с трубками в виде цельного профиля и соединены замками в одной плоскости и выполнены с селективным покрытием из оксида алюминия,наносимым методом электрохимического анодирования. На фигуре изображена листотрубная теплопримная панель из пластин с замками на краях и трубкой, расположенной в середине пластины 1 - теплопримная пластина 2 - замок 3 трубка. Теплопримная панель требуемых размеров собирается последовательным присоединением пластин друг к другу посредством расположенных на краях замков. Пластина изготовлена с замками на краях и трубкой в середине по известной технологии - литье под давлением. Заготовка из выбранного конструкционного материала (например, алюминий или его сплав) пластически деформируется в результате воздействия на него внешних сил и температуры,продавливается через формообразующую матрицу, при этом материал вытекает в отверстие, расположенное в донной части матрицы если отверстие матрицы перекрывается стержнем до начала выдавливания,то металл выдавливается в кольцевую щель между стержнем и отверстием матрицы, формируя трубку,и охлаждается в виде цельного профиля пластины с замками на краях и трубкой в середине пластины. Теплоприемные листы вместе с трубками выполнены с селективным покрытием из оксида алюминия,наносимым методом электрохимического анодирования в целях повышения эффективности теплоприма за счт интенсивного поглощения света и в следствии чего повышения температуры, а также в целях защиты от коррозии. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Листотрубная теплоприемная панель гелиоколлектора, включающая теплоприемные листы и трубки для теплоносителя, отличающаяся тем, что теплоприемные листы выполнены вместе с трубками в виде цельного профиля и соединены замками в одной плоскости и выполнены с селективным покрытием из оксида алюминия.
